프로파일 네 면을 한 번의 고정으로 가공합니다

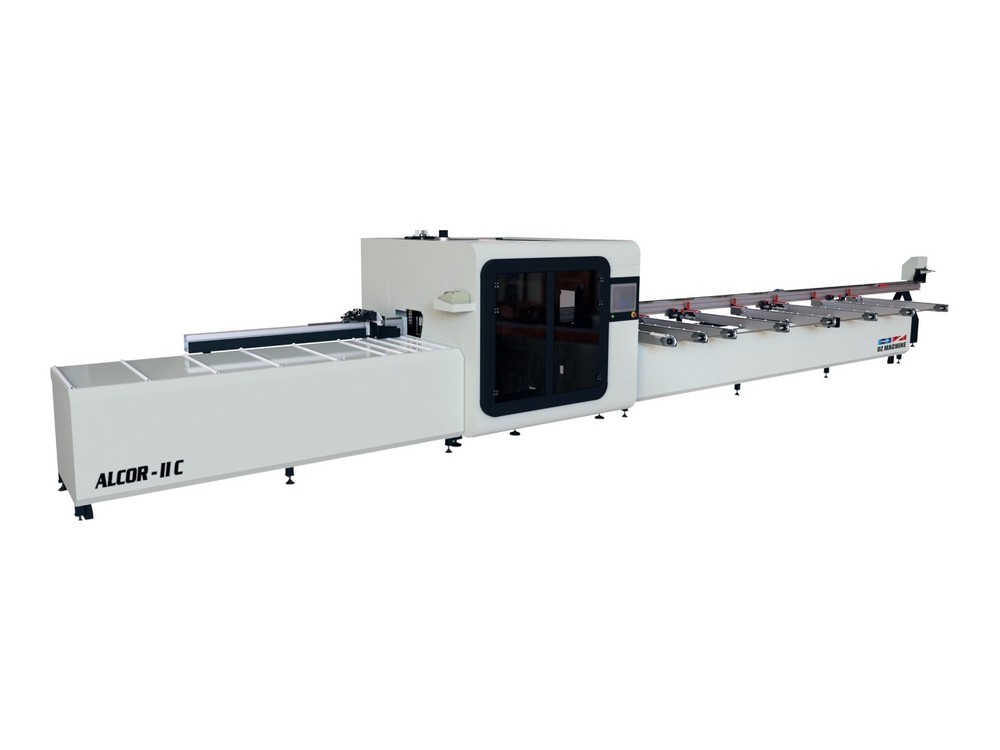

ALCOR-II-C

소재를 다시 물리지 않고 네 면을 이어서 가공하는 10축 머시닝센터입니다. 톱날 Ø550이 30°~150°로 회전해 직각·마이터·예각 절단을 한 대에서 처리합니다. 저희가 쓰실 프로파일 도면으로 가공 순서를 검토한 뒤 납품 사양을 제안해 드립니다.

10축 머시닝센터절단 능력 180 × 150mm톱날 Ø550 · 30°~150°380V · 36.7kW

이 모델 견적 문의 스마트스토어 바로가기

180×150mm

절단 능력

Ø550mm

톱날

36.7kW

소비전력

3,000kg

중량 (약)

이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

CNC 절단기 9종 안에서 ALCOR-II-C 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

다시 고정하지 않고 네 면을 가공합니다면을 바꿀 때마다 소재를 다시 물리면 위치 오차가 쌓입니다. 이 모델은 서보 모션으로 가공 위치를 수치로 지정해 네 면을 연속 가공합니다.

톱날 회전각 30°~150°로 예각까지 절단합니다직각과 45° 마이터에 더해 예각 절단까지 한 대에서 처리할 수 있어, 각도 절단을 따로 맡기는 공정을 줄일 수 있습니다.

장비 길이 14,423mm · 36.7kW 사양입니다긴 프로파일을 베드 위에서 절단과 가공까지 처리합니다. 설치 전에 저희가 공장 바닥 면적과 380V 전원 용량을 함께 확인해 드립니다.

Control

서보 이송과 직결 스핀들이 치수 반복성을 만듭니다

9종 전 모델이 서보 모터 이송에 볼스크류 또는 LM 가이드를 씁니다. 톱날은 모터에 직결되어 벨트 손실 없이 출력이 전달되고, 대구경 톱날(Ø550·Ø600)은 초경 카바이드 날을 씁니다. 절단 정밀도는 ±0.1mm(복합기 ±0.15mm)이며, 미스트 냉각으로 알루미늄 절단면의 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일 단면으로 시험 절단해 이송 속도와 하강 속도를 설정해 두고, 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

ALCOR-II-C 제원

위쪽 9줄이 이 모델의 제원이고, 아래 5줄은 CNC 절단기 9종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	ALCOR-II-C
원산지	터키산
사용전원	380 V
소비전력	36.7 KW (톱날모터 3 KW)
공기압력	6-8 bar
톱날·커터	Ø 550 mm
가공·절단 능력	절단능력 180 x 150 mm / 톱날 회전각 30°~150°
기계크기(mm)	14423 x 1975 x 3008
중량	약 3000 kg
제어 방식	PLC + 터치스크린 · 서보 이송(볼스크류 / LM 가이드)
톱날 구동	모터 직결 스핀들 · 초경 카바이드 톱날
냉각	미스트 냉각(오일 분사)
안전	밀폐형 커버 또는 자동 보호 커버
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
