Aluminium CNC Cutting Machine
절단·드릴·탭핑 3공정을 한 라인에서 처리합니다

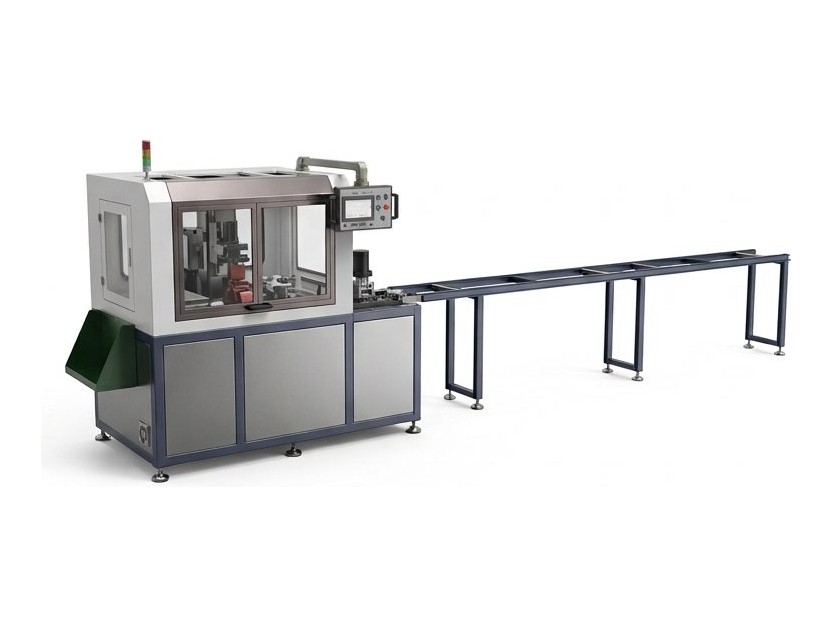

WTM-CNC-DTC100

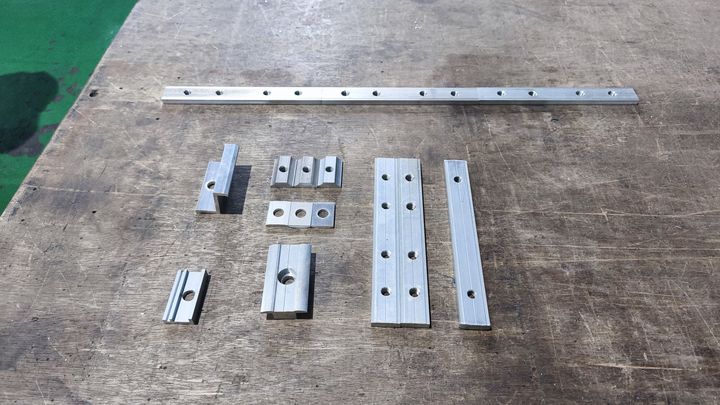

슬라이딩 너트를 한 번 투입해 절단·드릴·탭핑까지 가공하는 CNC 복합기입니다. 서보 이송으로 가공 정밀도 ±0.15mm, 처리 능력은 분당 6~14개입니다. 주문제작 품목이라 저희가 쓰실 너트 규격으로 가공 조건을 먼저 확인한 뒤 제작 사양을 정해 드립니다.
3공정 1라인처리 능력 6~14개/분정밀도 ±0.15mm380V 3상4선 · 총 11kW
이 모델 견적 문의스마트스토어 바로가기
6~14개/분
처리 능력
±0.15mm
가공 정밀도
11kW
총 소비전력
18,000r/min
드릴 회전수
이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
이 모델이 맡는 자리
CNC 절단기 9종 안에서 WTM-CNC-DTC100 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.
01
공정 사이에 소재를 옮기지 않습니다절단·드릴·탭핑을 한 라인에서 이어서 처리해 분당 6~14개를 가공합니다.
02
서보 이송으로 ±0.15mm 정밀도를 확보했습니다0.75 kW 이송 서보가 가공 위치를 잡습니다. 도면이 바뀌면 CNC에서 홀 위치 값을 바꿔 대응합니다.
03
공정별로 모터를 따로 둡니다절단 3 kW(3,000 r/min), 드릴 3.7 kW(18,000 r/min), 탭핑 서보 1.5 kW 구성이며 미스트 냉각을 씁니다. 저희가 쓰실 너트 규격으로 시험 가공한 뒤 납품합니다.
Control
서보 이송과 직결 스핀들이 치수 반복성을 만듭니다
9종 전 모델이 서보 모터 이송에 볼스크류 또는 LM 가이드를 씁니다. 톱날은 모터에 직결되어 벨트 손실 없이 출력이 전달되고, 대구경 톱날(Ø550·Ø600)은 초경 카바이드 날을 씁니다. 절단 정밀도는 ±0.1mm(복합기 ±0.15mm)이며, 미스트 냉각으로 알루미늄 절단면의 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일 단면으로 시험 절단해 이송 속도와 하강 속도를 설정해 두고, 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.
05
포장 · 출고
본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Specifications
WTM-CNC-DTC100 제원
위쪽 9줄이 이 모델의 제원이고, 아래 5줄은 CNC 절단기 9종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.
| 모델명 | WTM-CNC-DTC100 |
|---|---|
| 사용전원 | 3상 4선 AC 380V 50Hz |
| 소비전력 | 총 11 kW (절단 3 kW / 드릴 3.7 kW / 탭핑 서보 1.5 kW / 이송 서보 0.75 kW) |
| 모터 RPM | 절단 3,000 r/min / 드릴 18,000 r/min |
| 톱날·커터 | Ø305 × 2.5t (12인치) |
| 가공·절단 능력 | 가공 정밀도 ±0.15 mm / 처리 능력 6~14개/분 / 미스트 냉각 |
| 기계크기(mm) | 2,130 × 1,350 × 1,750 |
| 중량 | 약 930 kg |
| 제품 상태 | 주문제작 |
| 제어 방식 | PLC + 터치스크린 · 서보 이송(볼스크류 / LM 가이드) |
| 톱날 구동 | 모터 직결 스핀들 · 초경 카바이드 톱날 |
| 냉각 | 미스트 냉각(오일 분사) |
| 안전 | 밀폐형 커버 또는 자동 보호 커버 |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
Line-up
CNC 절단기 9종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-CNC-DTC100입니다. 절단 단면이나 공정이 맞지 않으면 아래에서 옆 모델을 보십시오. 9종을 한 표로 비교하시려면 CNC 절단기 기종군 페이지를 보십시오.
ALCOR-II-C
10축 머시닝센터 · 180×150mm · Ø550
WTMM-CNC-450(500)
코너 커넥터 자동연속 · 3.75kW · 780kg
WTMZ-CNC-450(500)
볼스크류 이송 · 5~550mm · 250×150mm
WTMD-SP1000
2축 자동 · W300×H100mm · 좌우 45°
WTMC-CNC-C600
φ600 직결모터 · 170×400mm
WTMT-CNC-450(550)
완전 밀폐형 · 7.5kW · 220V/380V
WTMT-CNC-550(600)
무테일 · 15kW · 450×195mm
WTM-CNC-DTC100
3공정 · 분당 6~14개 · ±0.15mm
WTMM-CNC-DTC200
4공정 · 분당 12~28개 · ±0.15mm
Order & Delivery
주문 · 납기 안내
모델 확인
절단하실 프로파일 단면(폭×높이)과 절단 길이, 하루 수량을 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.
시험 절단 후 출고
출고 전에 쓰실 프로파일로 시험 절단해 이송 길이와 하강 속도를 설정합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
3상 380V 전원과 공압 0.5~0.8MPa를 준비해 주시면 설치 후 첫 프로그램 입력까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 절단하실 프로파일을 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 대량 수입 후 제조사와 협업해 사후 관리를 지원합니다. 김해에서 직접 수리하며 톱날·클램프 실린더·스위치 등 소모·수리 부품을 재고로 보유해 부품 대기가 없습니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
