Double Head Cutting Machine · Notching
폭 400mm 광폭 프로파일을 직각으로 절단합니다
WTMM-2H90-200X400

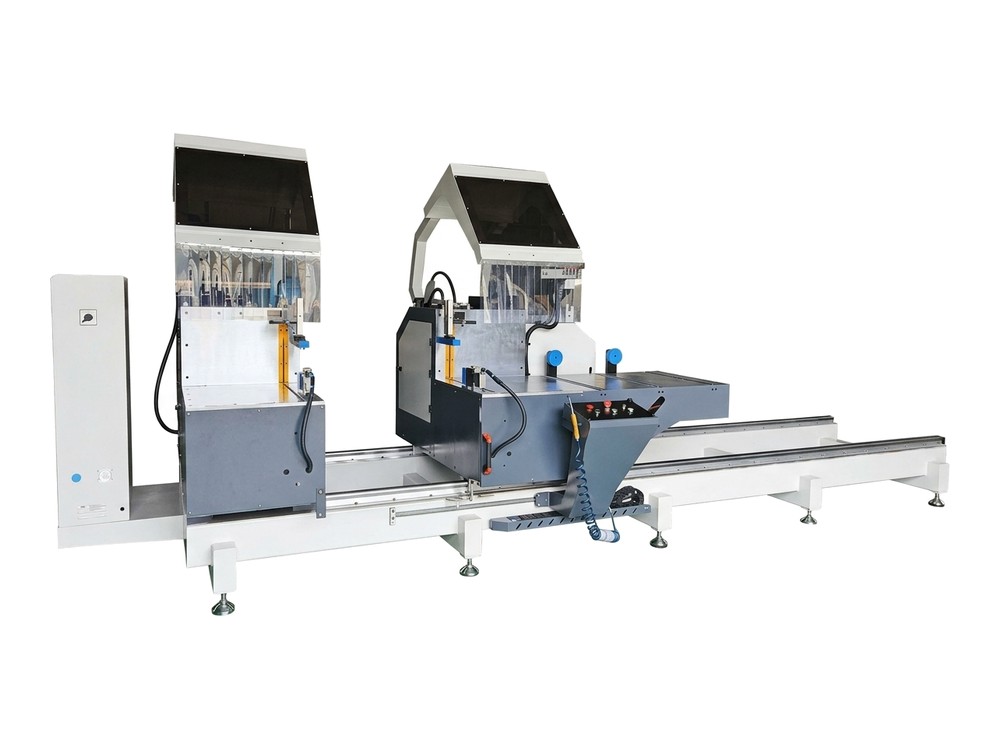

대형·광폭·비정형 알루미늄 프로파일의 직각 절단만 맡는 2헤드 양면 절단기입니다. 절단 폭 400mm, 높이 200mm까지 받으며 두 헤드를 따로 또는 같이 쓰실 수 있습니다. 저희가 쓰실 프로파일 단면으로 클램프 구성을 검토한 뒤 납품 사양을 제안해 드립니다.
직각 절단 전용절단 폭 400 · 높이 200mm절단 길이 4,200mmD600 초경합금 톱날
이 모델 견적 문의스마트스토어 바로가기
400×200mm
절단 폭×높이
4,200mm
절단 길이
D600mm
톱날
2,800rpm
회전수
이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
이 모델이 맡는 자리
2헤드 절단기 · 넛칭기 25종 안에서 WTMM-2H90-200X400 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.
01
광폭 단면을 한 번에 받습니다절단 폭 400mm, 높이 200mm까지 물려 비정형 광폭 프로파일을 나누지 않고 절단하실 수 있습니다.
02
두 헤드를 따로 또는 같이 씁니다헤드가 독립으로도 동시에도 작동하므로 한쪽만 자를 때와 양단을 함께 자를 때를 같은 기계에서 처리하실 수 있습니다.
03

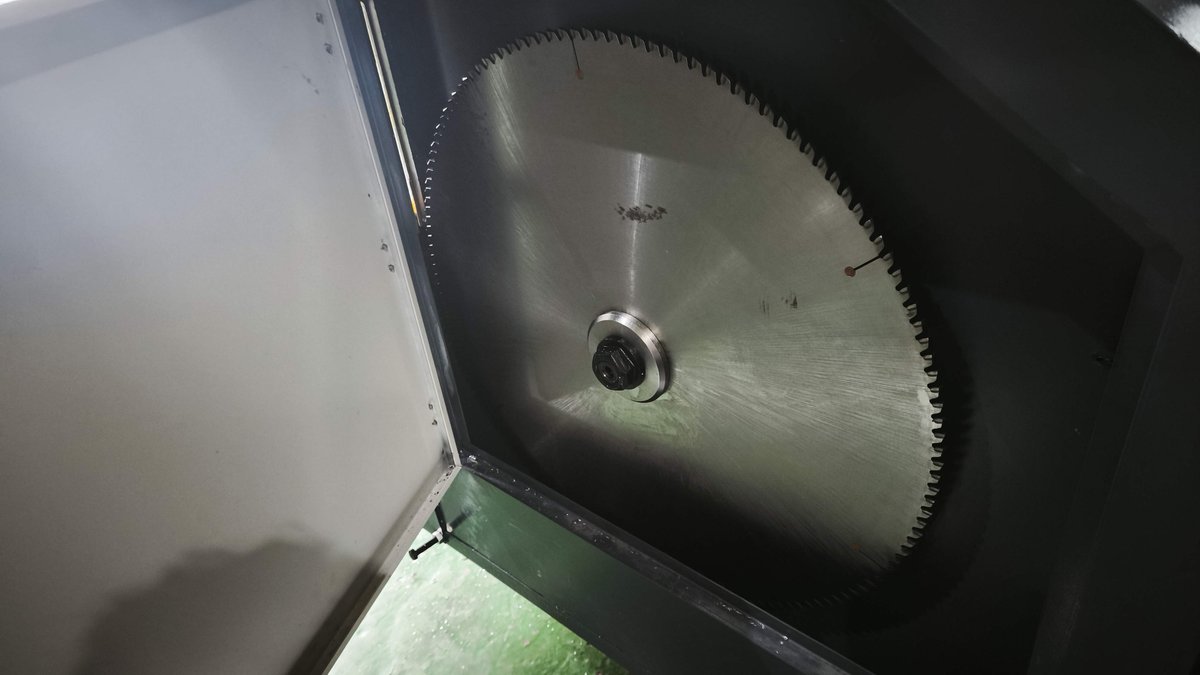

D600 초경합금 톱날을 씁니다절삭 속도와 절단면 정밀도를 초경합금 톱날이 담당합니다. 소비전력은 5.0 kW(절단 모터 4.5 kW)이며 공기압력은 0.5~0.8 MPa입니다.
Structure
선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

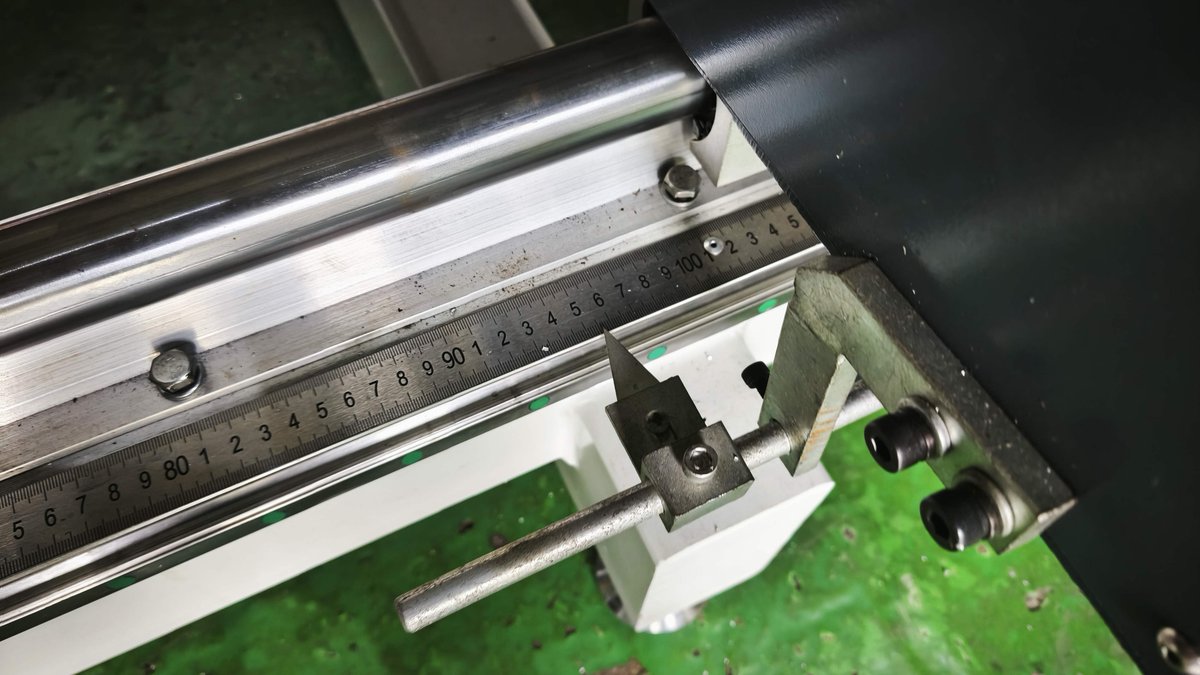

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.
05
포장 · 출고
본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Specifications
WTMM-2H90-200X400 제원
위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.
| 모델명 | WTMM-2H90-200X400 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 380V 60Hz |
| 소비전력 | 5.0 kW (절단 모터 4.5 kW) |
| 모터 RPM | 2,800 rpm |
| 공기압력 | 0.5~0.8 MPa |
| 톱날·커터 | D600 × d30 mm (카바이드) |
| 가공·절단 능력 | 절단 폭 400 mm / 절단 높이 200 mm / 절단 길이 4,200 mm |
| 기계크기(mm) | 5,800 × 2,100 × 1,700 |
| 적용 소재 | 알루미늄 프로파일 · 비철 (PVC 전용 2종 별도) |
| 헤드 구성 | 2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전 |
| 길이 제어 | 서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별) |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
Line-up
2헤드 절단기 · 넛칭기 25종 가운데 이 자리입니다
지금 보고 계신 모델은 WTMM-2H90-200X400입니다. 절단 단면이나 공정이 맞지 않으면 아래에서 옆 모델을 보십시오. 25종을 한 표로 비교하시려면 2헤드 절단기 · 넛칭기 기종군 페이지를 보십시오.
WTMM-600X5300
대형 커튼월 · 5,300mm · 500×180mm
GEMINI-X
3축 서보 · 데이터 전송 · 450~6,000mm
GEMINI-VI
터치스크린 PC · 서보 · 210×396mm
WTMC-2AX
45°/90° 자동 전환 · 135×300mm
DS450x5000
PVC 전용 · 베드 5,750mm · Ø500
MLA-2C-01SO
45° 전용 · 450~5,400mm · 850kg
GEMINI-II A
좌우 ±45° · 105×170mm · 627kg
WTMM-2H90-200X400
직각 전용 · 400×200mm · D600
WTMM-CNC-600X4450
CNC 헤비 프레임 · 이송 4,450mm
WTMM-CNC-500X4200
CNC 양면 · 135×200mm · 4,200mm
WTMM-CNC-500x4500
내측 스윙 · 유압 댐핑 · 2.2kW
WTMM-CNC-550X4200-W
와이드형 · 최대 폭 300mm · 8.0kW
WTMN-600
이중 회전 ±45° · 절단 200mm
WTMN-500
커튼월 접합각 · 깊이 150mm · ±45°
WTMD-500
1회 클램핑 · 스트로크 800mm
WTMD-450
22인치 톱날 · 절단 205mm · 600kg
WTM-DY-402X2
코너 90° 직각 · Φ405 2매 · 300kg
WTM-HA-300
밀링+수직절단 복합 · 깊이 70mm
WTM-HA-200
라인 프레스 단면 밀링 · 200×300mm
WTM-355-4
45° 양면+꼭지 · 350/255mm 2톱날
WTM-355
수직형 45° · 100×100mm · 주문제작
WTM-HA-300R
R형 코너 · 180×90mm · 450kg
WTM-CNC-1H
1헤드 CNC · 서보 300mm · 680kg
WTM-CNC-2H
2헤드 CNC · 이송 3,500mm · 1,150kg
DYT-GBVC-01
G·B·V홈 겸용 · Ø305 2매 · 450kg
Order & Delivery
주문 · 납기 안내
모델 확인
절단하실 프로파일 단면(폭×높이)과 절단 길이, 하루 수량을 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.
시험 절단 후 출고

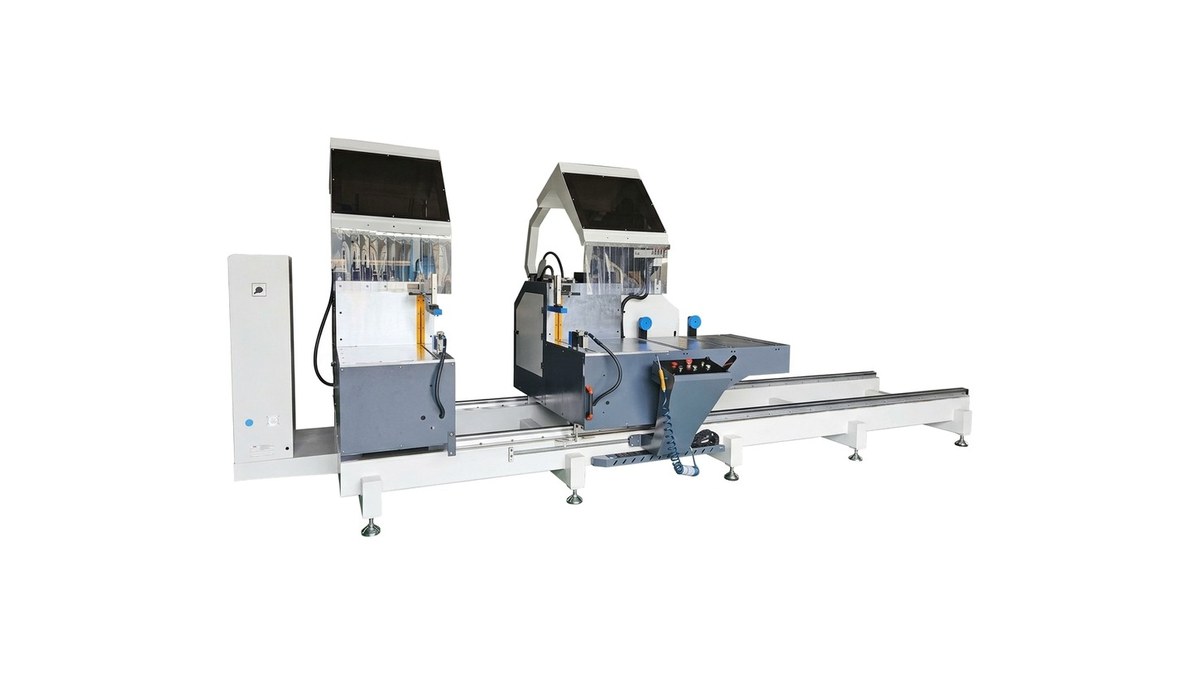

출고 전에 쓰실 프로파일로 45° 두 조각을 잘라 맞대어 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
3상 380V 전원과 공압 0.5~0.8MPa, 베드 길이(최대 8,160mm)만큼의 설치 공간을 준비해 주시면 설치 후 각도 보정까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 절단하실 프로파일을 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 대량 수입 후 제조사와 협업해 사후 관리를 지원합니다. 김해에서 직접 수리하며 톱날·클램프 실린더·스위치 등 소모·수리 부품을 재고로 보유해 부품 대기가 없습니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
