알루미늄 프로파일 모서리를 15×15mm로 따낼 수 있나요?

MILLING & NOTCHING MACHINE WTM-HA-300 · 15 × 15 mm CORNER NOTCH · ALUMINUM PROFILE

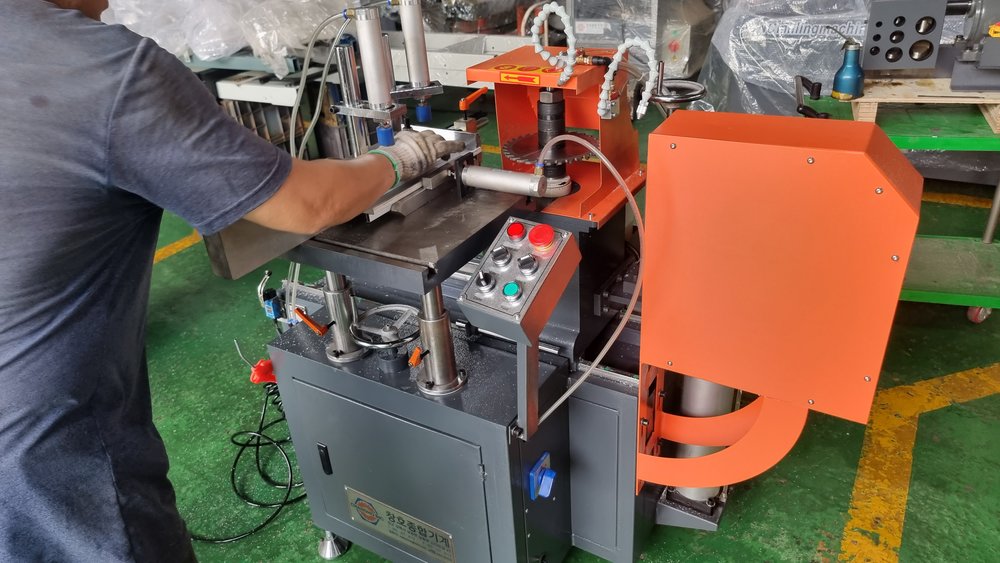

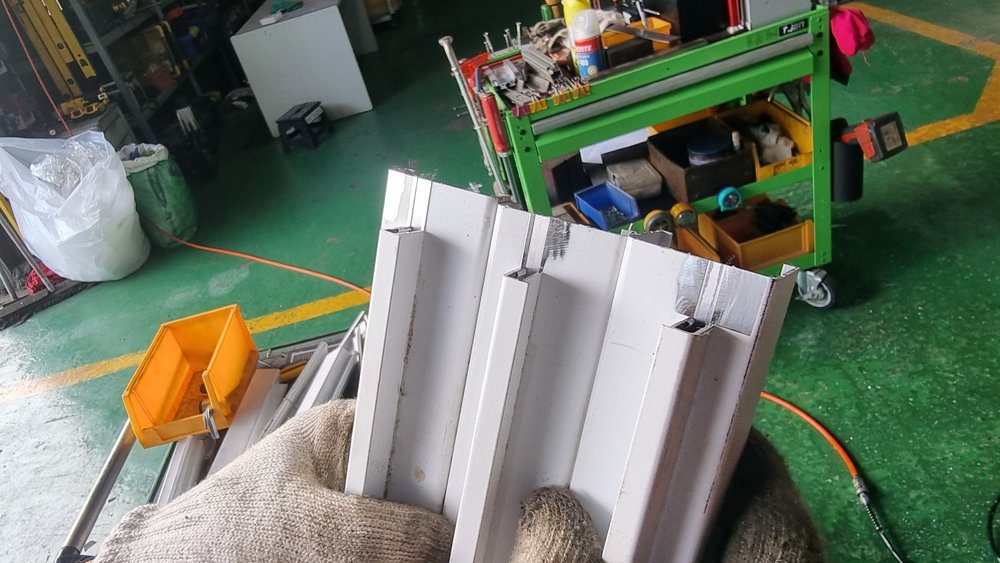

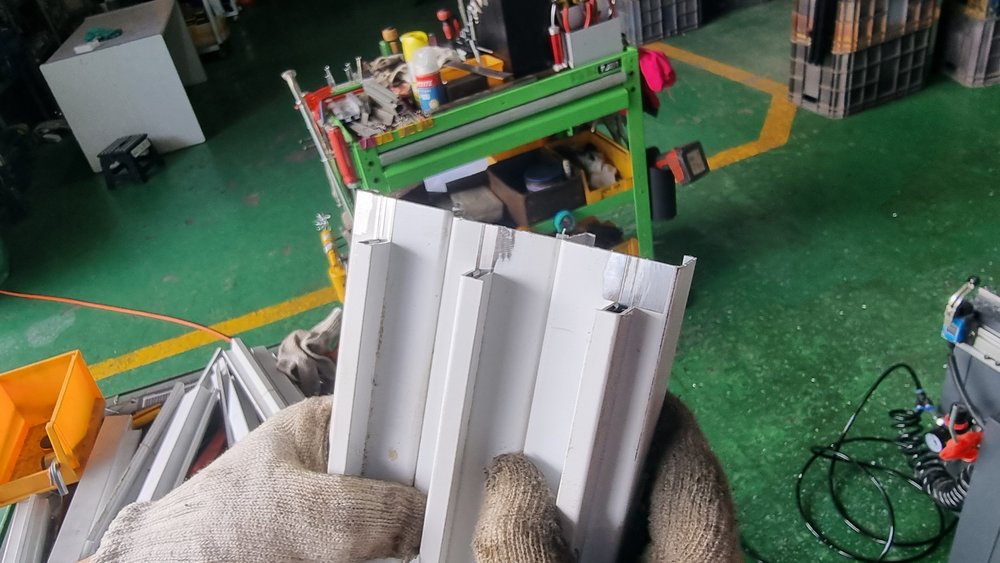

네, 따낼 수 있습니다. 수직 · 수평 밀링 노칭 복합기 WTM-HA-300으로 알루미늄 프로파일 끝 모서리를 15×15mm로 따내는 시운전을 했습니다. 공압 클램프로 자재를 누르고 기준자로 위치를 맞춘 뒤, 여러 개를 이어서 가공해 따낸 모양을 확인했습니다.

모서리 15×15mm엔드밀링 + 수직절단알루미늄 프로파일

15×15mm

모서리 따내기

70mm

최대 밀링 깊이

2 × 2.2kW

모터

Site

엔드밀링과 수직절단을 함께 하는 복합기로 시운전했습니다

WTM-HA-300은 수평 밀링 컷터와 수직 컷터가 각각 달린 복합 넛칭 가공기입니다. 두 공정을 기계 한 대에서 이어서 처리합니다. 영상에 함께 보이는 롤러다이는 별도 판매입니다.

Problem

프로파일 끝 모서리를 같은 크기로 따내야 합니다

알루미늄 프로파일을 조립하려면 끝 모서리를 15×15mm로 따내야 하는 자재가 있습니다. 여러 개를 가공해도 따낸 크기가 같아야 조립 자리가 맞습니다.

How We Built It

자재를 누르고 위치를 맞춰 가공했습니다

① 자재 놓기

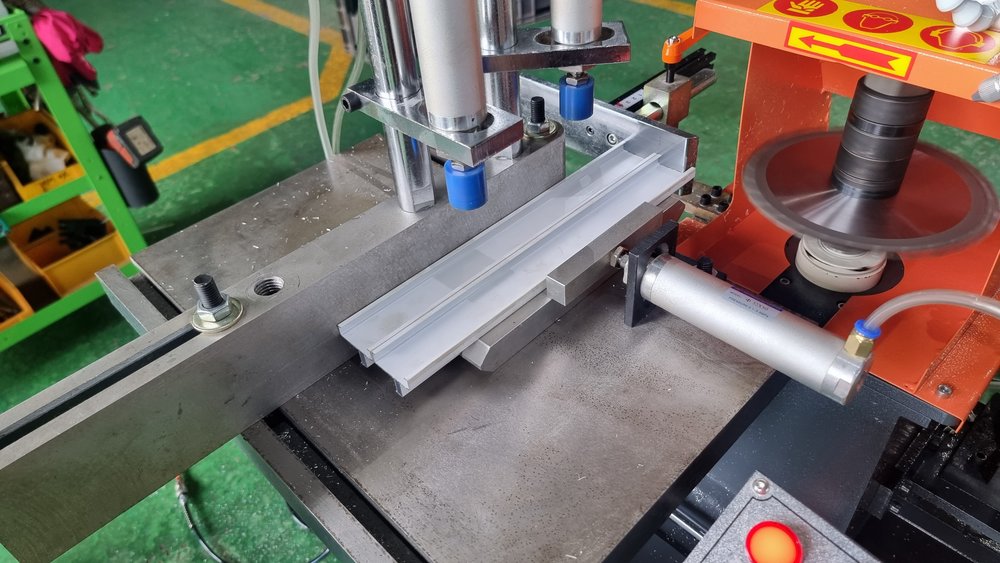

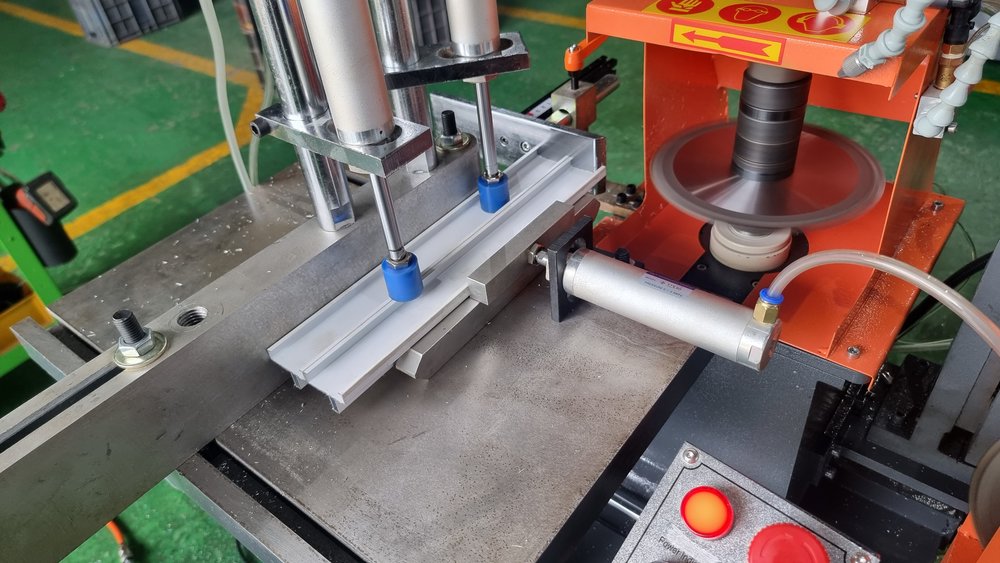

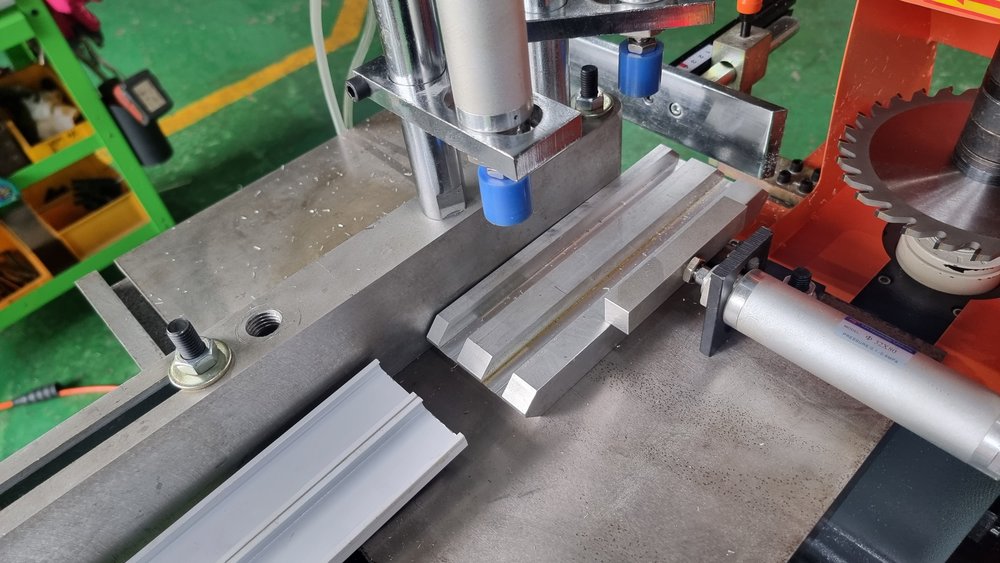

프로파일을 작업대에 놓고 공압 클램프로 눌러 고정했습니다.

② 위치 맞추기

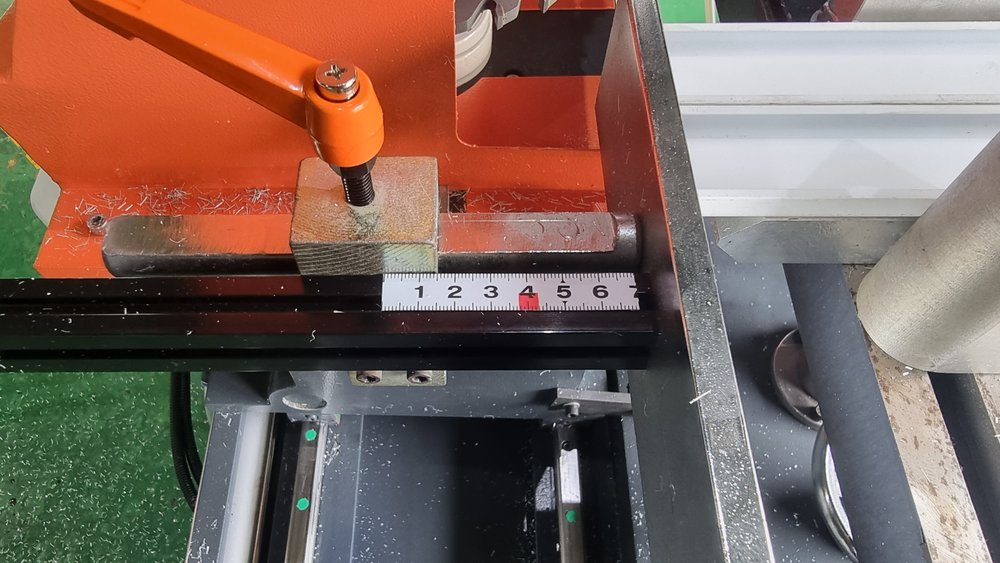

기준자의 멈춤 블록으로 따낼 위치를 맞췄습니다.

③ 가공

컷터로 끝 모서리를 15×15mm로 따냈습니다.

Result

여러 개를 같은 모양으로 가공했습니다

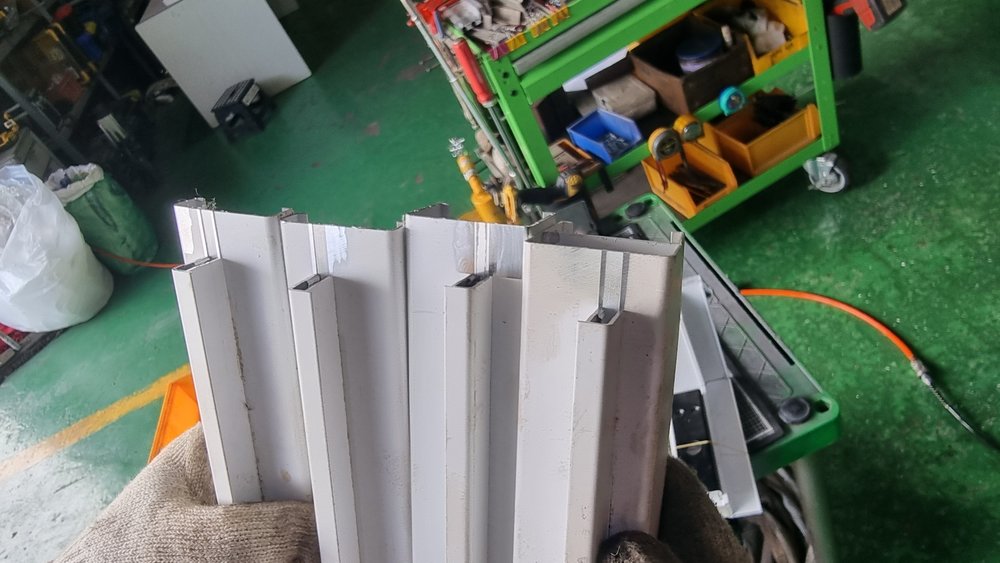

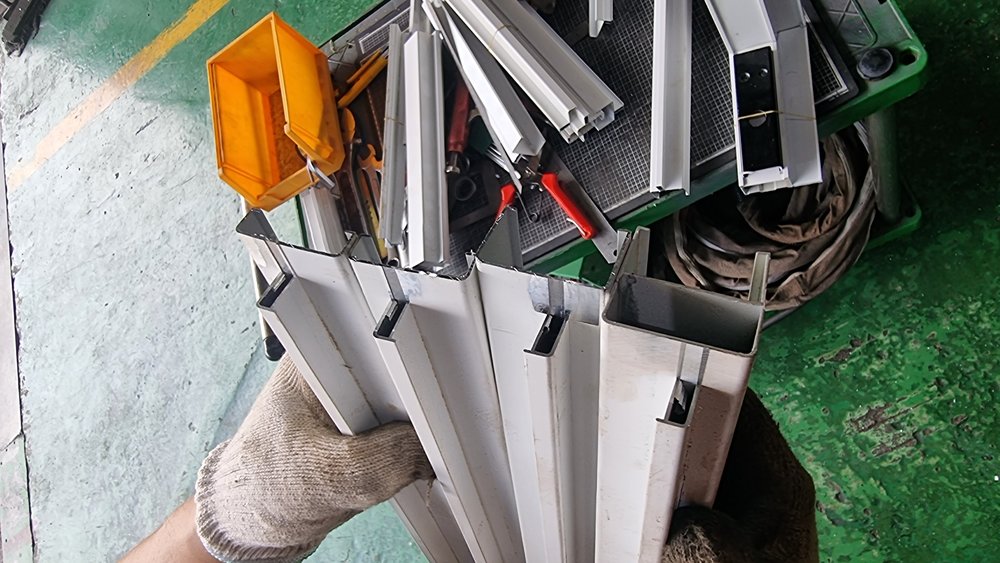

가공을 마친 프로파일을 모아 따낸 모서리가 같은 크기로 나온 것을 확인했습니다. 사용하실 프로파일 단면과 따낼 치수를 알려 주시면 가공 순서를 검토해 드립니다.

Summary

이번 시운전 내용

노칭기알루미늄

Video

작업 영상

영상

밀링 노칭 복합기 WTM-HA-300 15×15mm 모서리 가공 (롤러다이 별도 판매) — 창호종합기계 유튜브
