230mm 높이 알루미늄 후레싱, 코너 펀칭 시운전

ALUMINUM FLASHING 230MM · CORNER PUNCHING TEST · 1-HEAD CORNER CLAMP · FRAME

고객께서 보내 주신 높이 230mm 알루미늄 후레싱 자재 샘플로 코너 펀칭 시운전을 했습니다. 1헤드 코너 클램프기로 코너 한 곳을 먼저 펀칭해 모서리 맞춤을 확인했습니다. 이후 추가로 보내 주신 자재로 네 코너를 모두 펀칭해 사각 틀을 만들었습니다.

코너 펀칭 시운전230mm 후레싱사각 틀 조립

230mm

후레싱 높이

1헤드

한 번에 코너 1곳

4곳

펀칭한 코너

Material

후레싱 자재의 높이와 단면을 확인했습니다

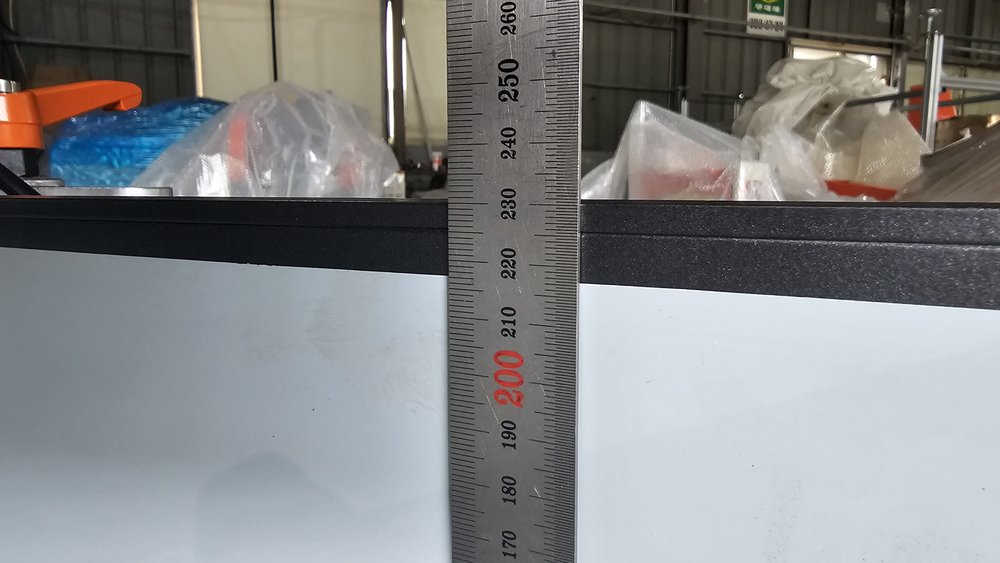

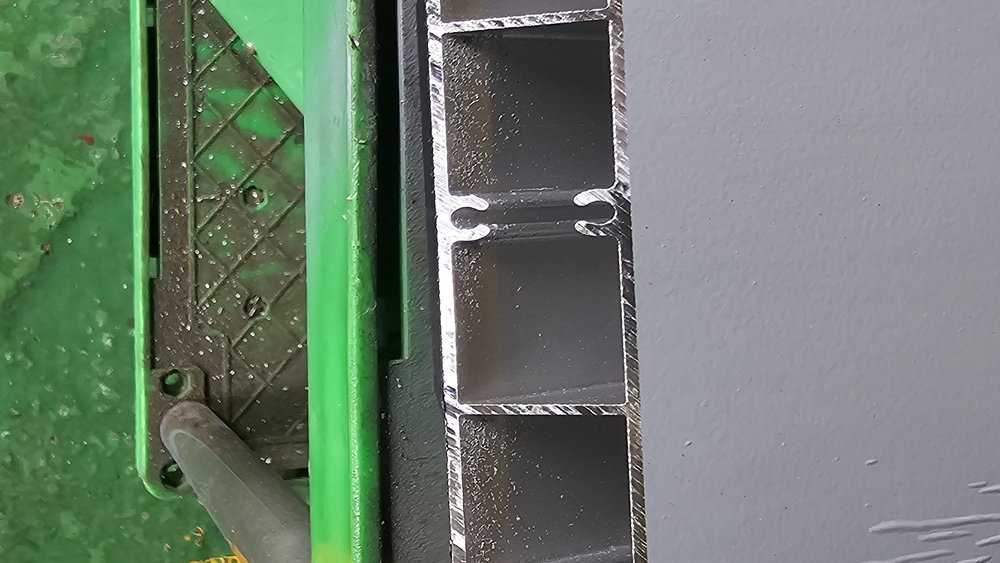

이번 자재는 알루미늄 창호 마감재로 쓰는 후레싱입니다. 높이는 230mm이고, 단면 안쪽은 여러 칸으로 나뉘어 있습니다.

Punching

1헤드 코너 클램프기로 코너를 펀칭했습니다

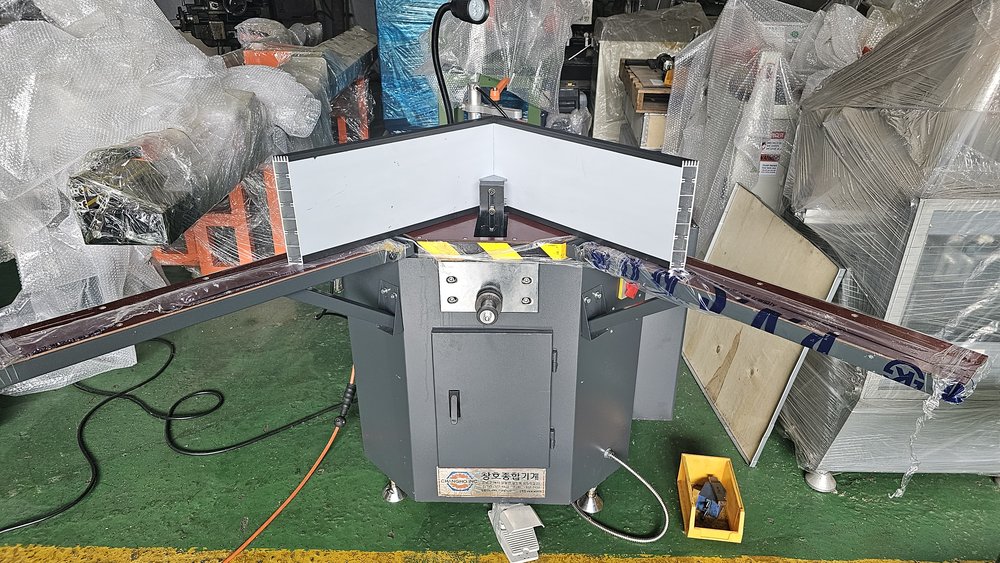

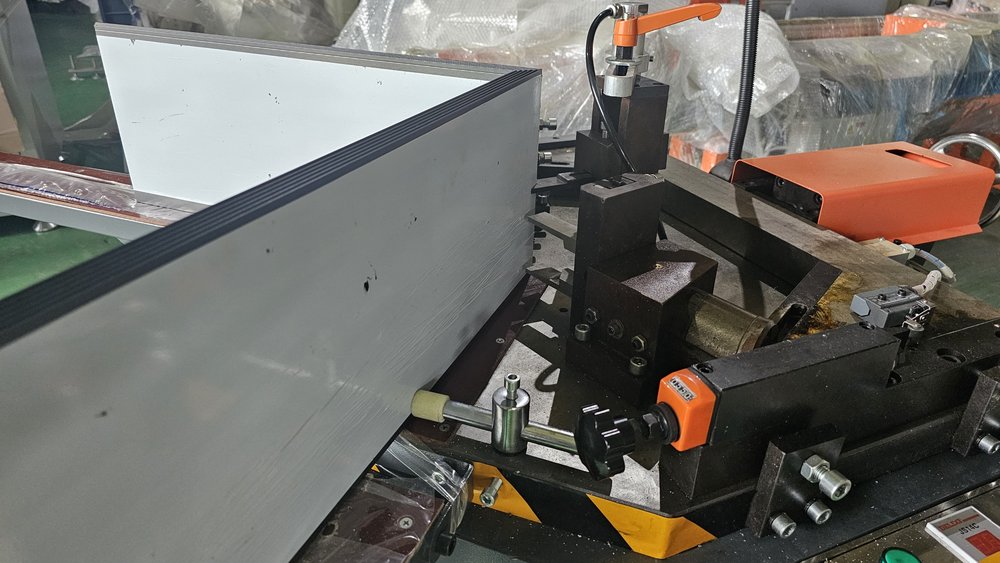

45도로 절단된 후레싱 두 개를 좌우 받침대에 올려 직각으로 맞댔습니다. 가운데 압착부의 펀칭 핀이 코너 양쪽을 눌러 두 자재를 고정합니다.

Check

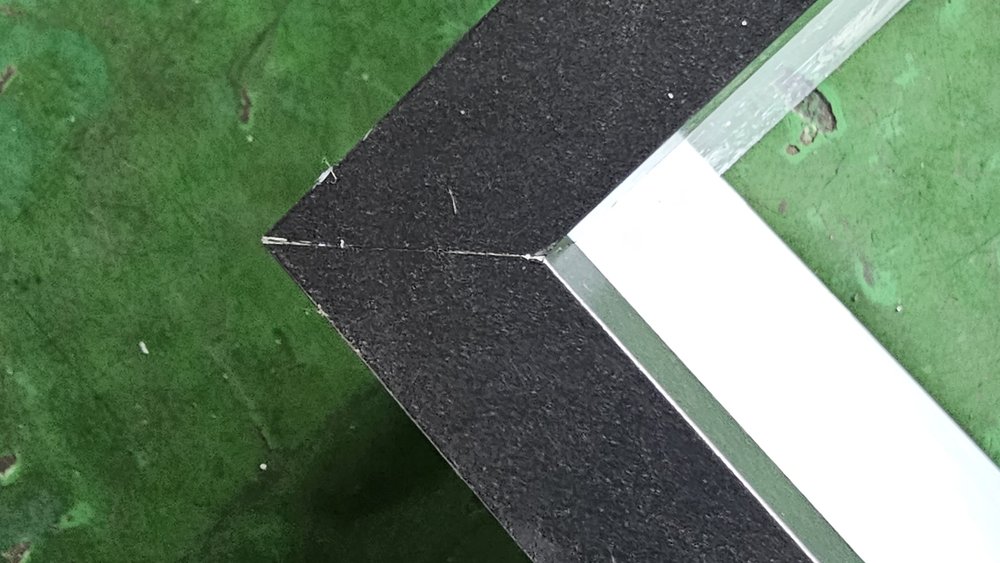

첫 코너의 모서리 맞춤을 확인했습니다

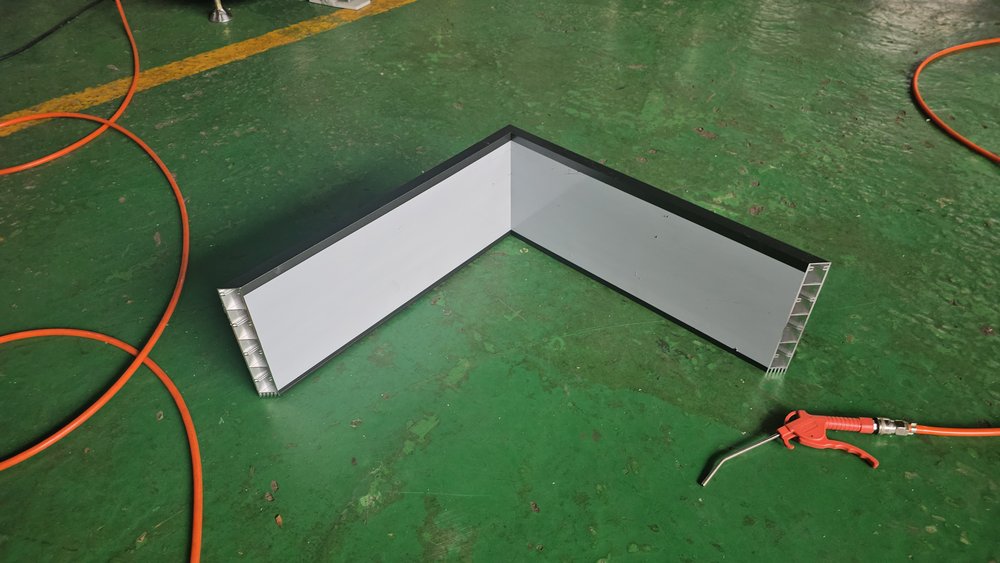

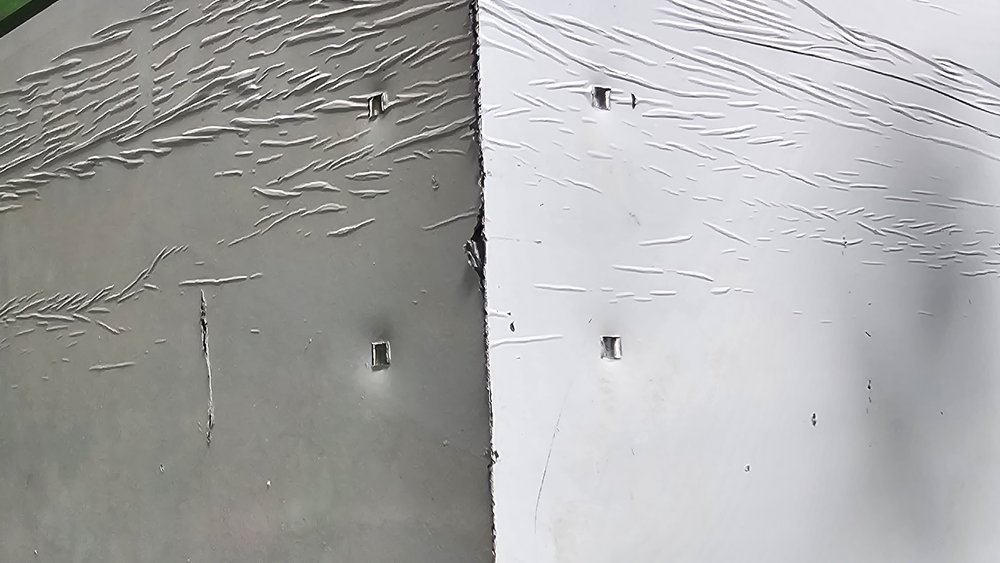

코너 한 곳을 먼저 펀칭한 뒤 두 자재의 모서리가 맞는지 확인했습니다. 코너 양쪽 옆면에는 펀칭 핀이 누른 자국이 남습니다.

Frame

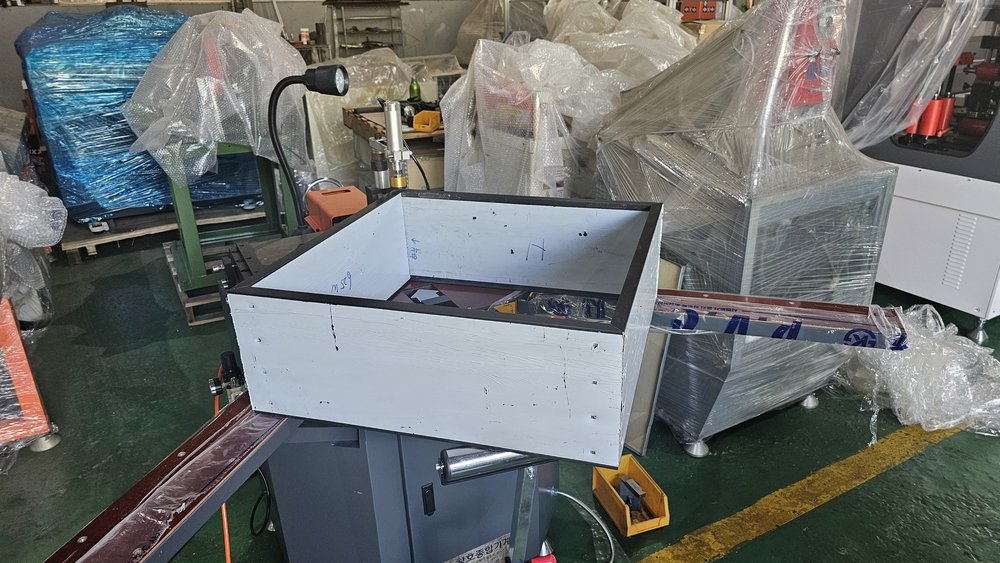

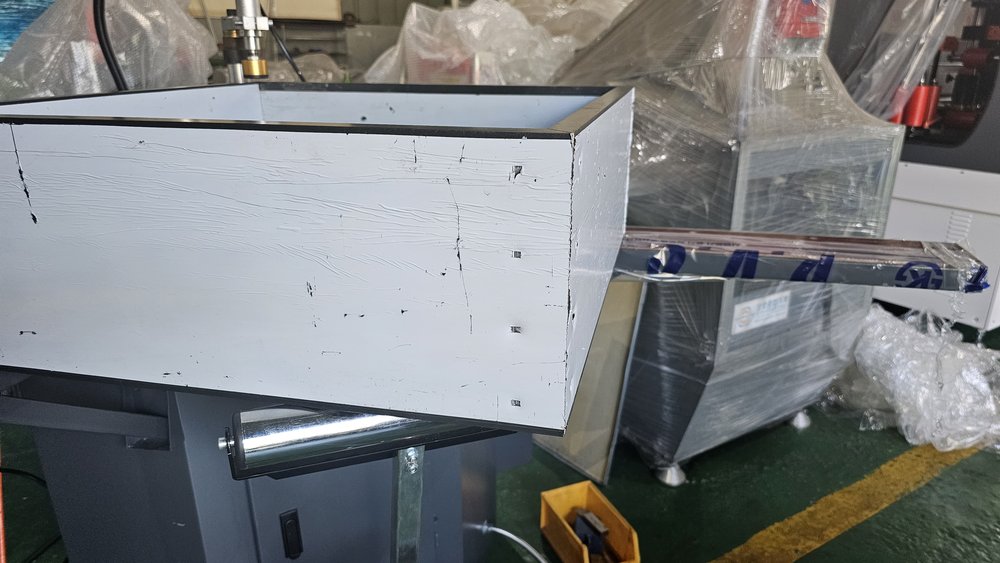

코너 네 곳을 펀칭해 사각 틀로 조립했습니다

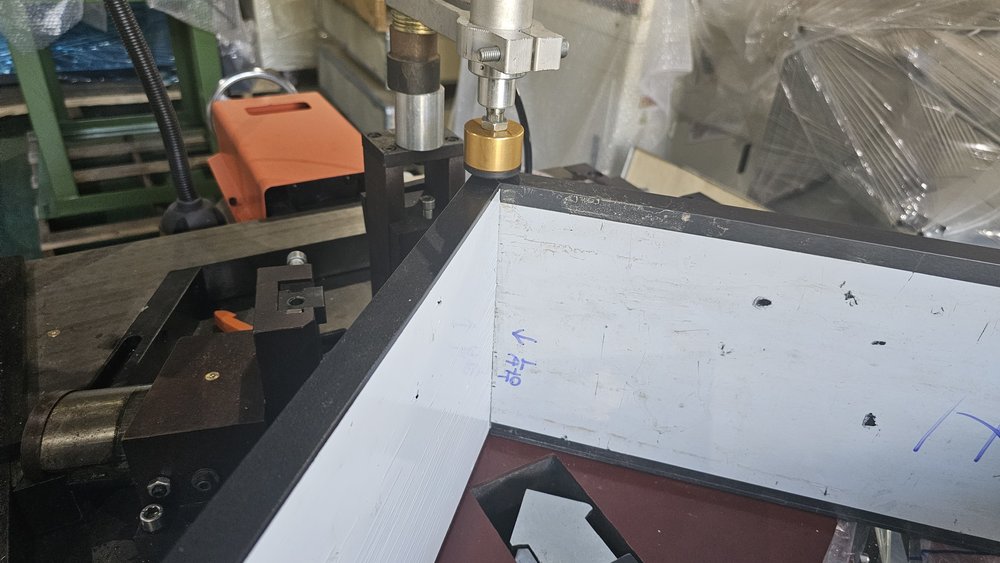

추가로 보내 주신 후레싱 자재로 코너를 한 곳씩 차례로 펀칭했습니다.

Summary

이번 시운전 내용

코너클램프기알루미늄

Video

작업 영상

영상

알루미늄 창호 마감재 230mm 후레싱 자재 코너 클램핑
