CNC Corner Clamp Machine

코너 압착 조건을 숫자로 저장해 씁니다

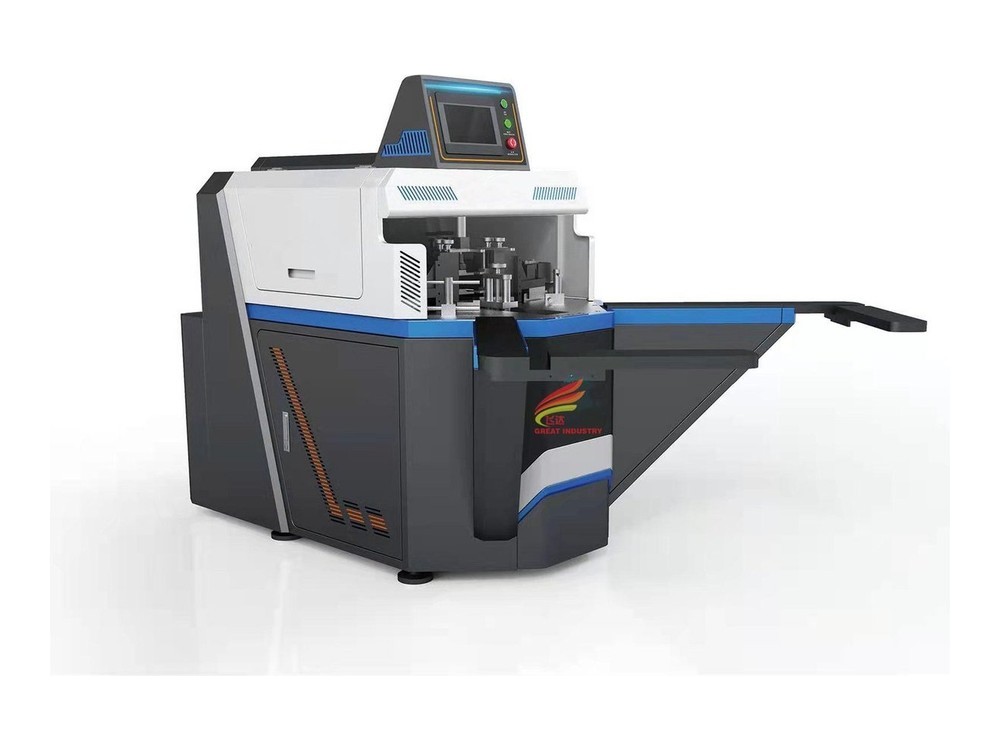

CNC CORNER CLAMP MACHINE WTM-CNC-CC · 0.05 mm · 6 kW · MADE TO ORDER

코너를 누르는 위치와 압력을 CNC 서보로 제어하는 1헤드 기종입니다. 수동으로 조절하던 값을 숫자로 저장해 두므로 작업자가 바뀌어도 같은 조건으로 압착합니다. 가공 정밀도는 0.05mm 이내입니다. 알루미늄 창호 프로파일의 단면이 여러 가지인 현장에 맞춰 주문 제작하며, 창호종합기계가 수입 대행으로 들여옵니다.

1헤드 CNC 서보가공 정밀도 0.05mm 이내모터 출력 6kW수입 대행 주문 제작

모델 선정 · 견적 문의 스마트스토어 바로가기

0.05mm

가공 정밀도(이내)

6kW

모터 출력

1,000kg

기계 중량

0.8MPa

공압 상한

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTM-CNC-CC 제원표에 적힌 수치입니다.

위치와 압력을 숫자로 저장합니다코너를 누르는 위치와 압착 압력을 CNC 서보가 제어합니다. 작업자가 손으로 맞추던 값을 숫자로 남겨 두므로 사람이 바뀌어도 같은 조건이 나오고, 자주 쓰는 프로파일은 조건을 불러와 바로 작업하실 수 있습니다.

가공 정밀도 0.05mm 이내 — 코너 단차 관리압착 위치 정밀도가 0.05mm 이내입니다. 코너 마감 후 단차를 그라인더로 다듬는 작업이 줄어들어, 도장이나 표면 처리로 넘어가는 시간이 짧아집니다.

주문 제작 — 쓰시는 프로파일 단면에 맞춥니다표준 기종에 자재를 맞추는 대신, 쓰시는 프로파일 단면과 코너 키 규격에 맞춰 제작합니다. 도면이나 실물 자재를 보내 주시면 검토 결과와 제작 기간을 먼저 알려 드립니다. 통관과 국내 운송까지 저희가 진행합니다.

CNC Control

서보 제어가 위치와 압력을 같은 값으로 되풀이합니다

CNC 서보가 코너 클램핑 위치와 압착 압력을 제어하며 가공 정밀도는 0.05mm 이내입니다. 공압 사양은 0.6~0.8 MPa(6~8 kg/cm²), 모터 출력은 6kW이고, 기계 크기는 1,900 × 1,200 × 1,800mm, 중량은 1,000kg입니다. 가공 대상 소재는 알루미늄이며 창호 새시의 코너 각도 조립에 맞춰 설계했습니다. 이 기종은 수입 대행 주문 제작이라 쓰시는 프로파일 단면과 코너 키 규격을 받아 검토한 뒤 제작을 의뢰합니다. 출고 전에 그 자재로 시험 압착을 하고 코너 각도와 압착 깊이를 함께 보신 뒤 보내 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Selection

숫자로 관리해야 하는 현장인지 먼저 보십시오

압착 조건을 숫자로 남겨야 하거나 프로파일 단면이 여러 가지인 현장이면 이 기종입니다. 수입 대행 주문 제작이라 입고까지 시간이 걸리므로, 한 가지 규격을 계속 찍는 현장이면 재고로 나가는 표준 1헤드 기종이 더 빠릅니다.

WTM-CNC-CC — CNC 서보 · 정밀도 0.05mm 이내

WTM-CNC-CC 모터 출력 6kW · 공압 0.6~0.8 MPa(6~8 kg/cm²) · 1,900 × 1,200 × 1,800mm · 1,000kg. 가공 대상 소재는 알루미늄이며 제품 상태는 수입 대행 주문 제작입니다.

주문 제작이라 먼저 도면 검토를 합니다

프로파일 단면도, 코너 키 규격, 하루 물량, 설치 공간을 보내 주시면 검토 결과와 제작 기간을 알려 드립니다. 검토 단계에서 표준 1헤드 기종으로도 되는 경우에는 그렇게 말씀드립니다.

수입 대행 — 통관과 운송까지 저희가 진행합니다

이 기종은 창호종합기계가 수입 대행으로 들여오는 품목입니다. 사양 협의부터 제작 의뢰, 통관, 국내 운송, 설치까지 한 곳에서 진행하므로 따로 수입 절차를 밟으실 일이 없습니다. 중국에서 제작하며, 통관과 국내 운송은 저희가 진행합니다.

표준 1헤드 기종과 비교해 보시려면

가공높이별로 나뉜 1헤드 기종 8종에서 사양과 중량을 비교해 보실 수 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

WTM-CNC-CC 제원 요약

이 기종군은 WTM-CNC-CC 한 기종입니다. 수입 대행 주문 제작이라 상세 치수는 도면 검토 후 확정해 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	WTM-CNC-CC	CNC 자동 코너 클램핑	1,900×1,200×1,800mm · 1,000kg · 중국산

· 수입 대행 주문 제작 기종이라 제작 기간과 입고 일정을 먼저 알려 드립니다. · 공압 0.6~0.8 MPa 배관이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 WTM-CNC-CC의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일
압착 방식	CNC 서보 제어 코너 클램핑 — 위치 · 압력 자동 조절
헤드 수	1헤드
가공 정밀도	0.05mm 이내
모터 출력	6kW
공압	0.6 ~ 0.8 MPa (6~8 kg/cm²)
기계 크기 · 중량	1,900 × 1,200 × 1,800mm · 1,000kg
제품 상태	수입 대행 주문 제작 — 도면 검토 후 제작 의뢰
원산지	중국산
공급 방식	창호종합기계 수입 대행 — 사양 협의 · 통관 · 운송 · 설치
사후 관리	입고 수리 — 전장 · 서보 · 공압 부품 보유 · 수리가 어려우면 리퍼 서비스
