Corner Crimping Punching Pin
표준 치수가 맞지 않으면
치수를 떠서 만듭니다
CUSTOM CORNER CRIMPING PIN WTM-CC-PO4 · SKD-11 · MADE TO ORDER
보유하신 코너 클램프기 규격에 맞춰 치수를 정해 제작하는 코너 핀입니다. 재질은 표준품과 같은 SKD-11이고 열처리한 뒤 연마합니다. 3T · 5T · 8T 두 벌 세트로 만들며 1개 200g입니다.
SKD-11 합금강주문 가공3T · 5T · 8T × 2 세트1개 200g
이 모델 견적 문의스마트스토어 바로가기
주문제작
치수 결정
SKD-11
재질 사양
3종
세트 두께
200g
1개 무게
이 계열 6기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-CC-PO4에 문의가 많은 세 가지
코너 핀 · 펀칭 핀 기종군 6종 가운데 WTM-CC-PO4만의 값입니다. 공급 방식과 사후 관리는 6종이 같습니다.
01
표준 100~115mm가 맞지 않는 기계에 씁니다오래된 기계나 다른 규격으로 들어온 기계는 표준 핀이 물리지 않습니다. 핀 자리 치수를 떠서 그 기계에 맞는 핀을 만들어 드리므로 기계를 계속 쓰실 수 있습니다.
02
재질과 열처리는 표준품과 같습니다주문 제작이라도 SKD-11 공구강을 열처리하고 연마하는 공정은 일반형과 같습니다. 치수만 그 기계에 맞춥니다.
03
3T · 5T · 8T 두 벌 세트로 만듭니다핀 하나만 따로 만들면 나머지가 닳았을 때 또 주문하셔야 합니다. 세트로 제작해 두께별로 한 번에 갖추시면 교체 시점을 라인 단위로 맞추실 수 있습니다.
Material

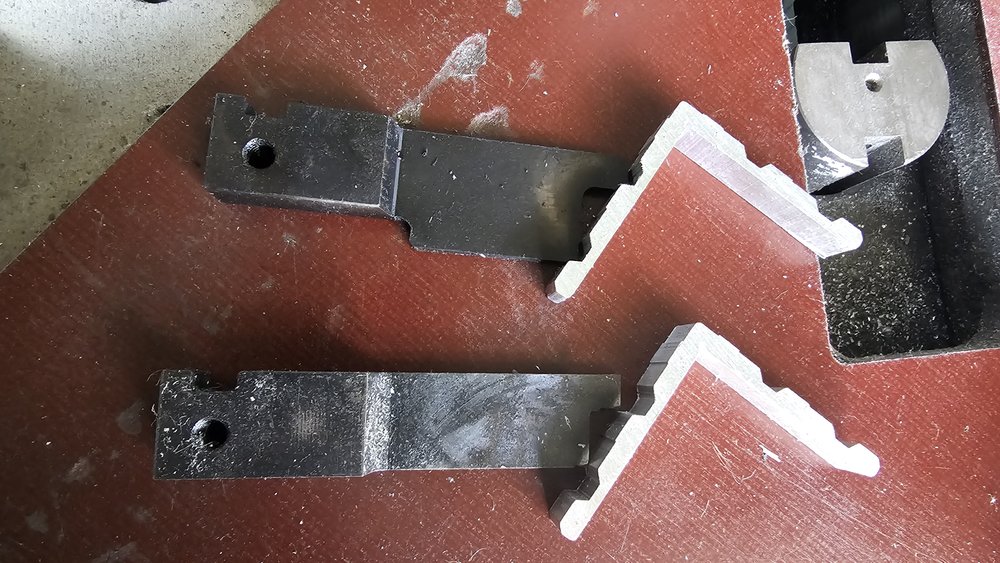

보유 기계 규격에 맞춰 치수를 정해 제작합니다
재질은 냉간 금형용 공구강 SKD-11이고 열처리한 뒤 연마합니다. 세트 구성은 3T · 5T · 8T 두 벌, 1개 무게는 200g입니다. 치수는 보유하신 코너 클램프기의 핀 자리에 맞춰 정합니다. 지금 쓰시는 핀의 실물이나 도면, 또는 핀 자리 치수를 보내 주시면 제작 가능 여부와 제작 기간을 먼저 알려 드립니다. 표준 100~115mm 핀으로 해결되는 경우에는 그 쪽을 권해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.
01
대량 수입
터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.
02
하역 · 검수
입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.
04
시연 · 테스트

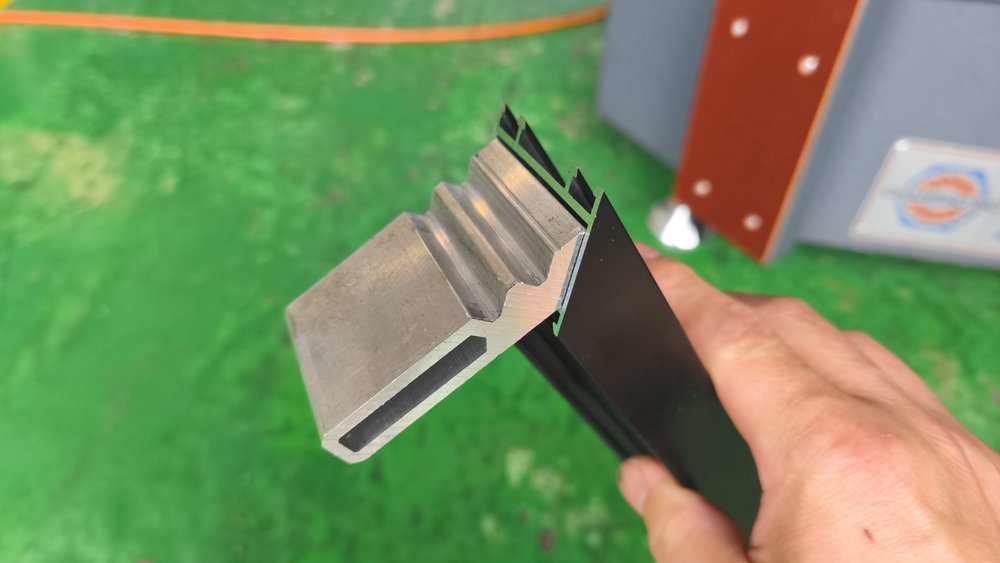

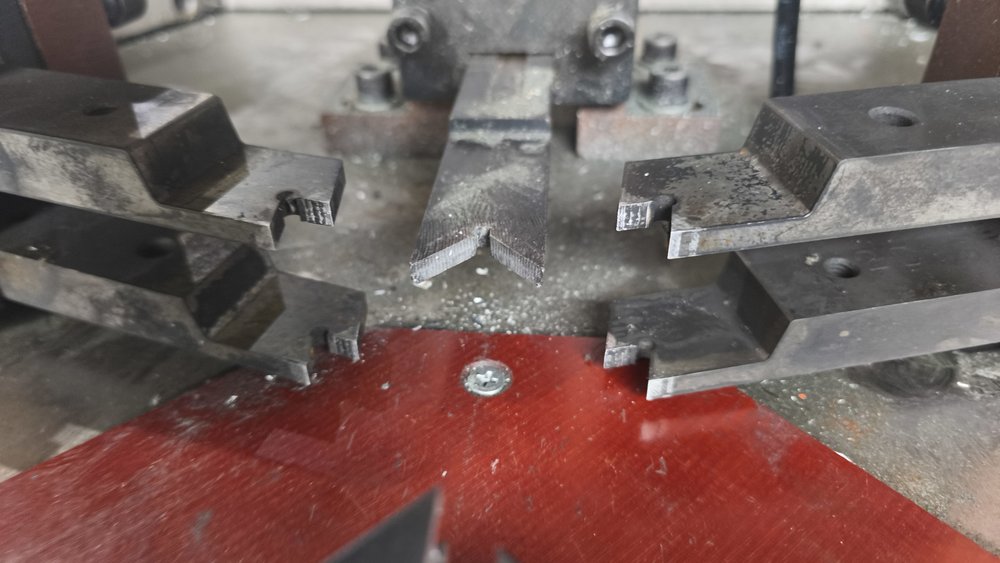

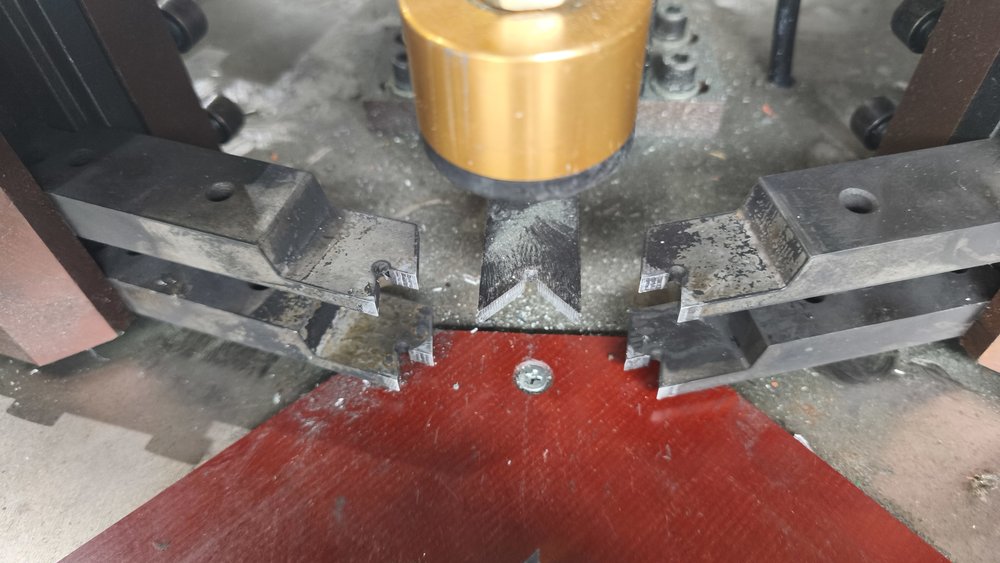

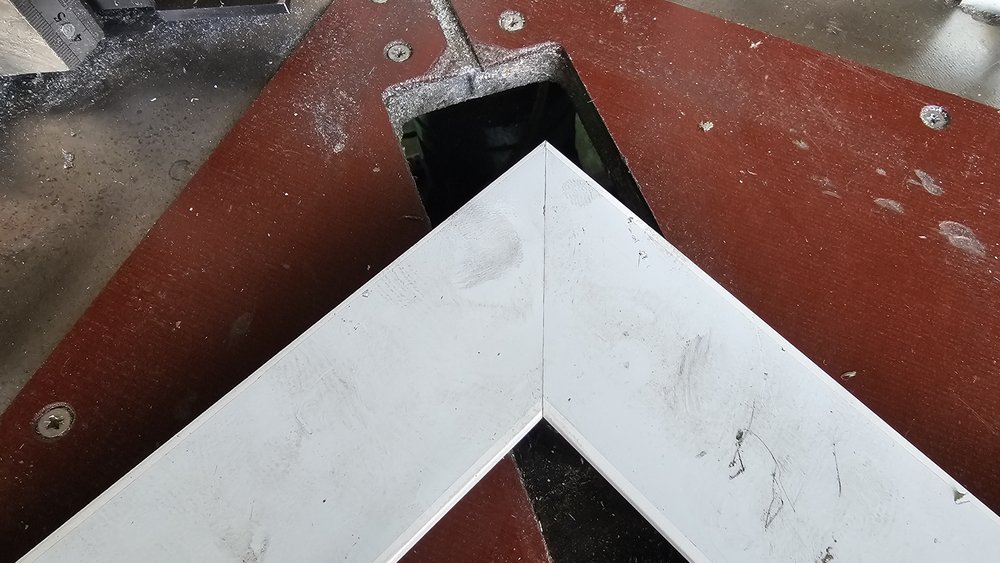

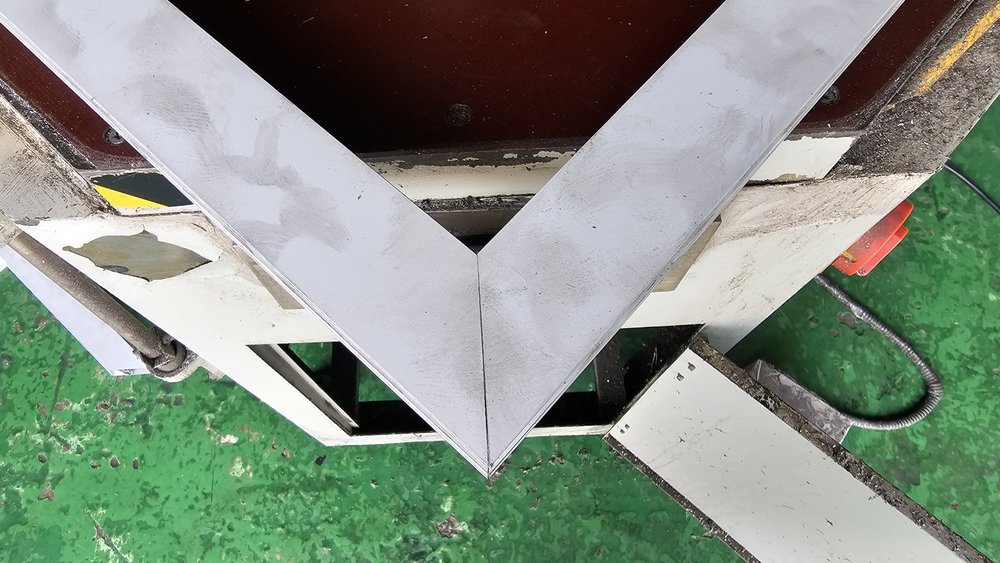

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.
Specifications
WTM-CC-PO4 제원
위 표가 이 모델의 값이고, 아래 표는 코너 핀 · 펀칭 핀 기종군 6종에 공통으로 적용됩니다.
| 모델명 | WTM-CC-PO4 |
|---|---|
| 세트 구성 · 재질 | 세트 구성 3T, 5T, 8T x 2 / 재질 SKD-11 |
| 가공 범위 | 주문 가공 |
| 치수(mm) | 주문 제작 |
| 중량 | 1개 200g |
아래 항목은 위 표의 6종 전 품목에 동일하게 적용됩니다. 품목별로 달라지는 값은 규격 · 재질 표기 · 주문 가공 여부입니다.
| 적용 장비 | 알루미늄 창호용 유압 · 공압 코너 클램프기 (1 · 2 · 4헤드 공용) |
|---|---|
| 적용 자재 | 알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터 |
| 재질 | SKD-11 냉간 금형용 공구강(P100 · PO4) / 특수 열처리 고강도 합금강(P105 ~ P120) |
| 표면 처리 | 열처리 후 연마 · 엣지 정밀 가공 |
| 세트 구성 | 3T · 5T · 8T 각 2개 (P100 · PO4) |
| 핀 길이 | 100 · 105 · 110 · 115 · 120mm — 모델 번호가 그대로 길이입니다 |
| 세트 규격 | 100 × 25 × 15 / 110 × 25 × 15 / 115 × 25 × 15mm (P100) |
| 중량 | 핀 1개 200g |
| 주문 가공 | WTM-CC-PO4 — 보유 기계 치수에 맞춰 제작 |
| 사후 관리 | 소모품 재고 보유 · 규격 확인 후 출고 |
SKD-11 공구강특수 열처리 합금강
Real Product
실물 · 펀칭 핀

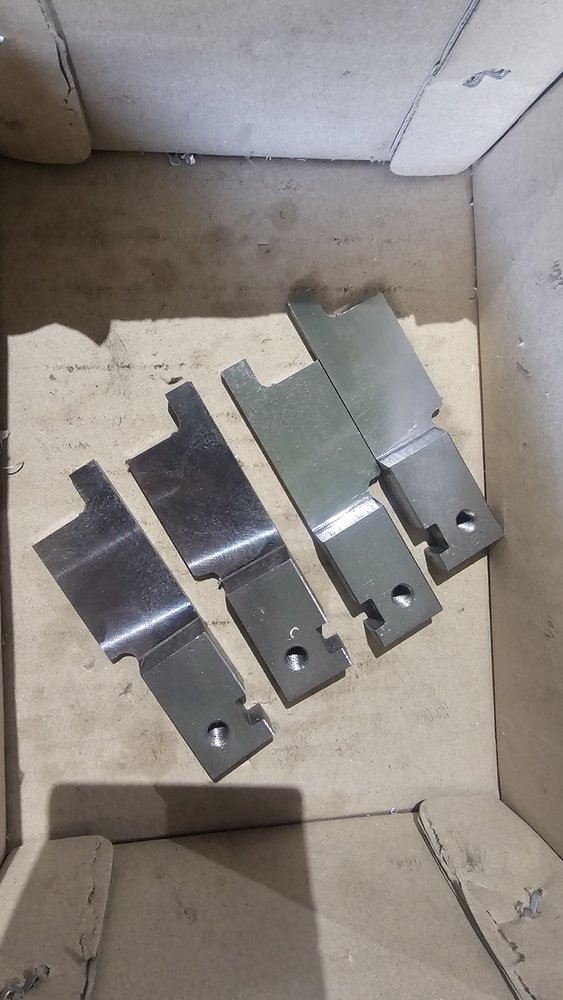

코너 클램프기에 들어가는 펀칭 핀의 실물입니다. 쓰시던 핀과 형상을 비교해 보시고 다르면 사진을 보내 주십시오.
WTM-CC-P100 — SKD-11 · 100~115mm 3종 세트 · 열처리 후 연마

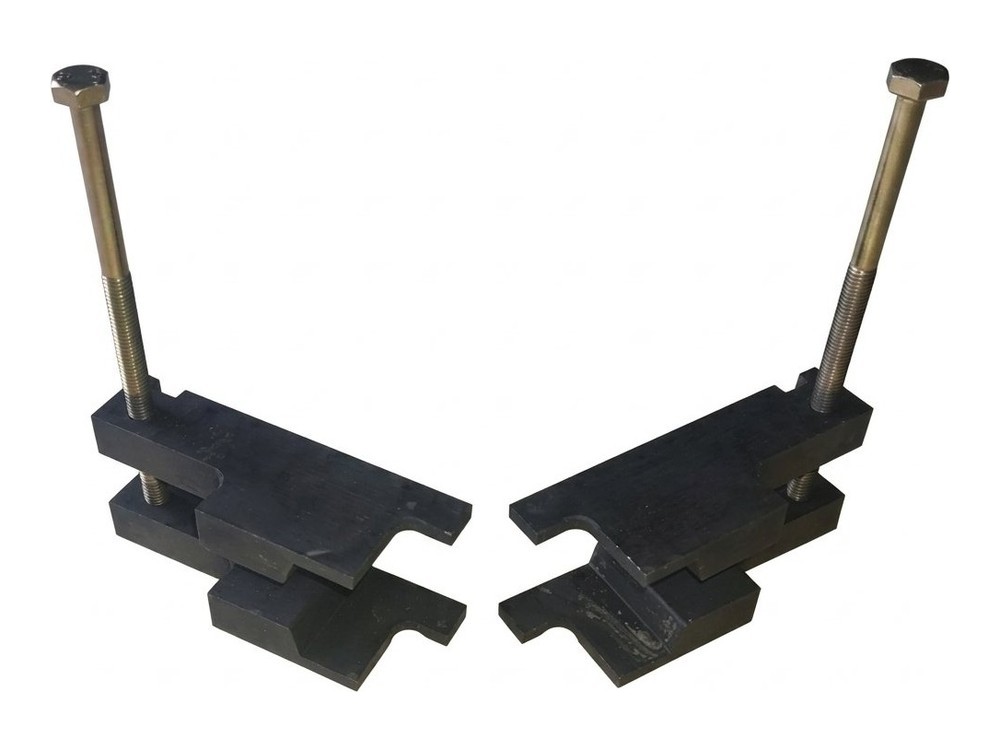

WTM-CC-PO4 — 주문 가공형 · 보유 기계 치수로 제작
WTM-CC-P105 — 길이 105mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P110 — 길이 110mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P115 — 길이 115mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P120 — 길이 120mm · 특수 열처리 합금강 · 1·2·4헤드 공용
Line-up
코너 핀 · 펀칭 핀 6종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-CC-PO4입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 코너 핀 · 펀칭 핀 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
주문 전 확인
지금 쓰시는 핀의 실물이나 도면, 또는 핀 자리 치수를 보내 주십시오. 제작 가능 여부와 제작 기간을 먼저 알려 드립니다.
재고 · 출고
규격품은 재고 확인 후 바로 출고합니다. 주문 가공형은 치수 확인 뒤 제작 기간을 알려 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 코너 키 규격을 알려 주시면 같은 조건으로 코너를 눌러 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.

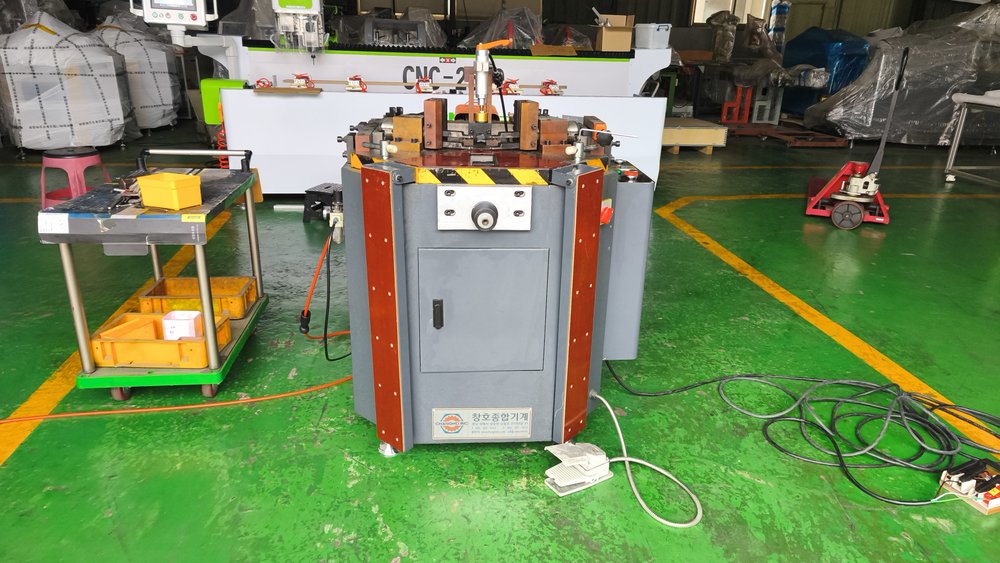

직접 들여오신 기계와 다른 점

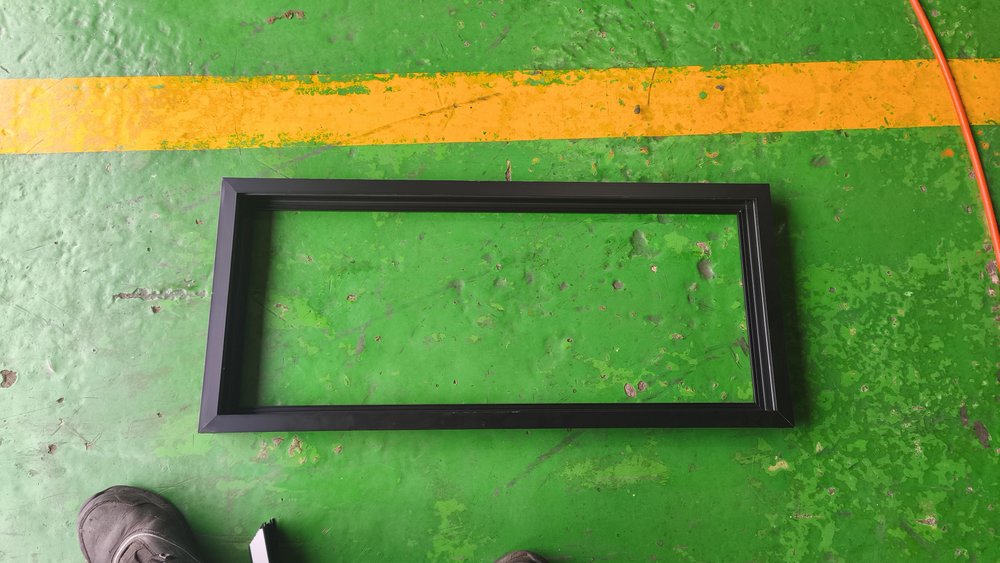

저희는 출고 전에 쓰시는 자재로 시험 압착을 해 본 뒤 보냅니다. 펀칭 핀 · 유압 부품 · 전장 부품을 재고로 보유해 부품 대기가 없고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
