단면이 꺾인 알루미늄 자재도 코너클램프기로 모서리를 맞출 수 있나요?

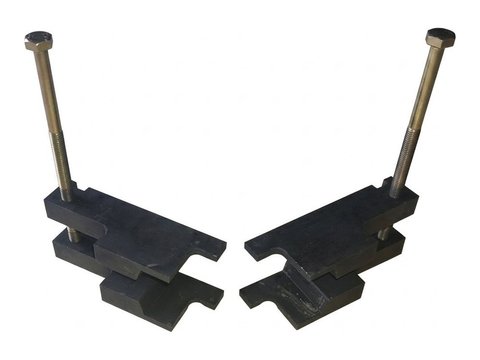

CUSTOM CORNER CRIMPING PIN · 2-STEP ANGLE PROFILE · WTM-CC-PO4

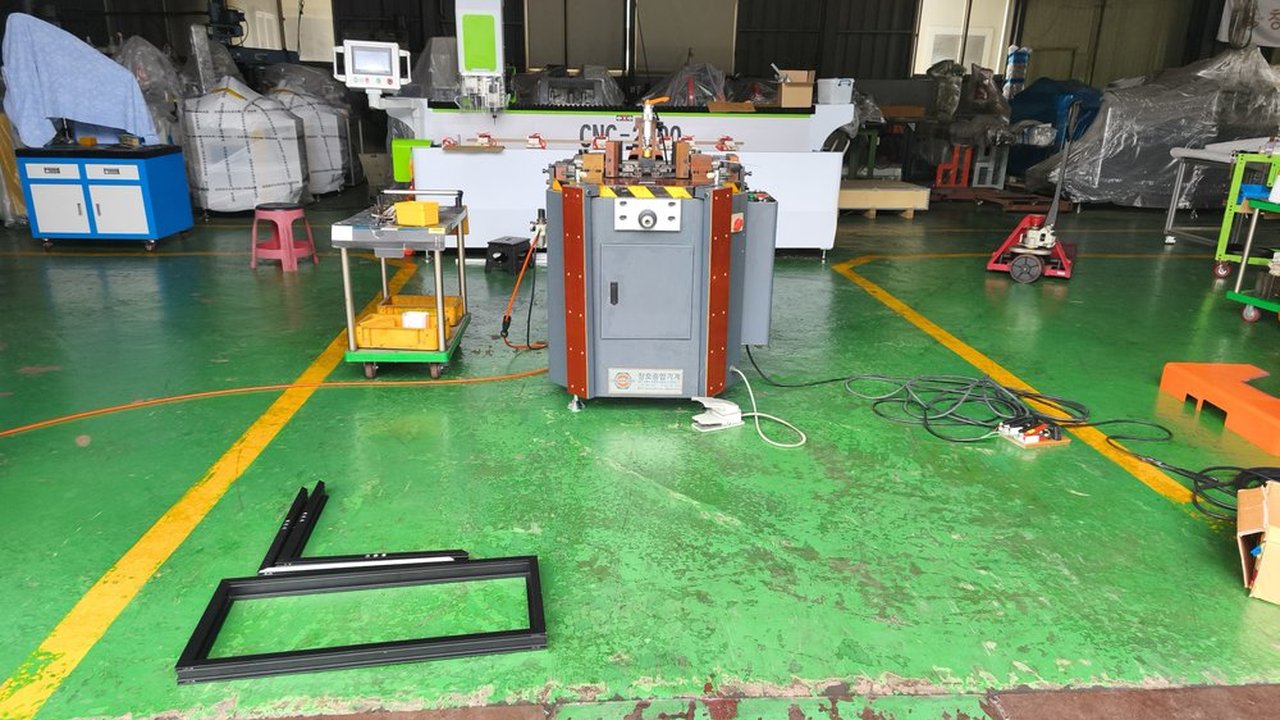

네, 자재 단면에 맞춘 펀칭핀을 끼우면 맞출 수 있습니다. 2025년 9월 단면에 각도가 두 번 꺾인 고객의 알루미늄 자재에 맞춰 펀칭핀을 주문 가공했고, 코너클램프기 헤드에 장착해 사각 틀 네 모서리를 시험 펀칭한 뒤 출고했습니다.

펀칭핀 주문 가공2단 각도 단면사각 틀 시험

2단

단면 각도

4곳

모서리 시험 펀칭

SKD-11

핀 재질

2025.09

시험 가공

Site

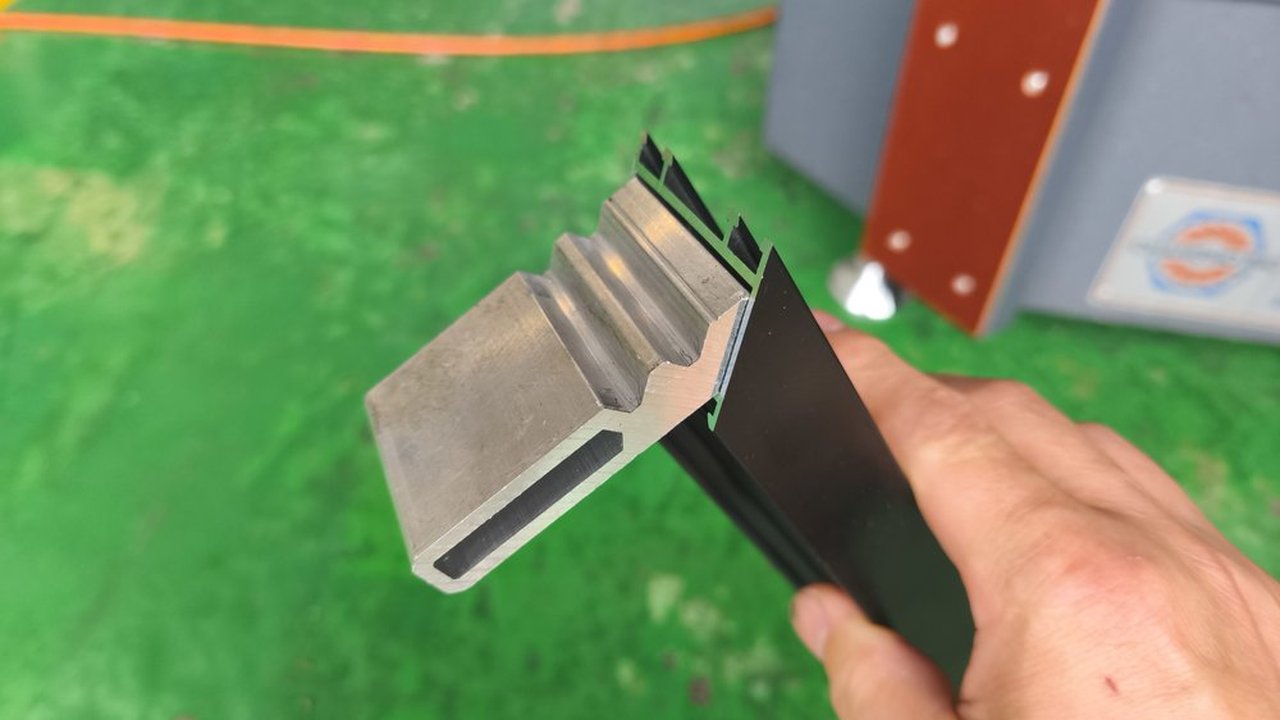

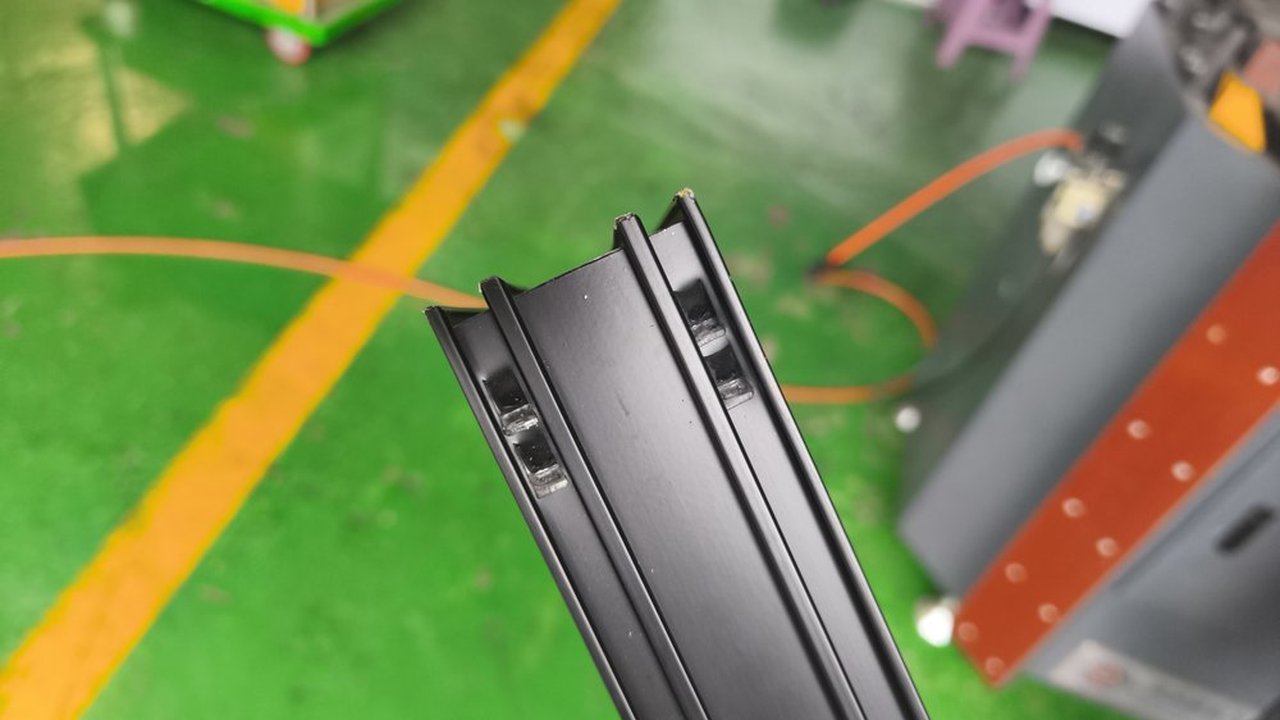

고객 자재는 단면이 두 번 꺾인 알루미늄 프로파일이었습니다

검은색 알루미늄 프로파일로, 바깥 면이 한 번에 내려오지 않고 각도를 두 번 바꾸며 꺾여 있었습니다. 저희는 이 단면을 보고 각도가 꺾이는 자리와 깊이부터 확인했습니다.

Problem

일반 펀칭핀으로는 모서리가 고르게 눌리지 않았습니다

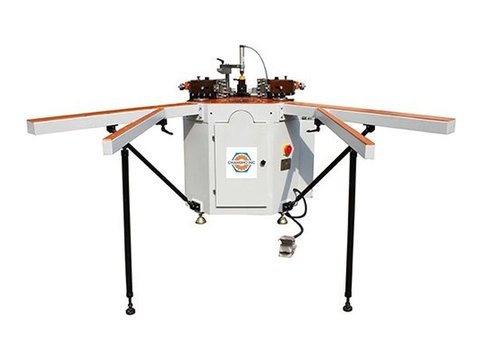

코너클램프기는 펀칭핀이 두 자재가 만나는 모서리 안쪽을 눌러 고정합니다. 일반 핀은 꺾인 면에 고르게 닿지 않아, 이 자재에서는 모서리가 고르게 눌리지 않습니다. 그래서 핀 끝을 이 단면 모양대로 따로 만들어야 했습니다.

How We Built It

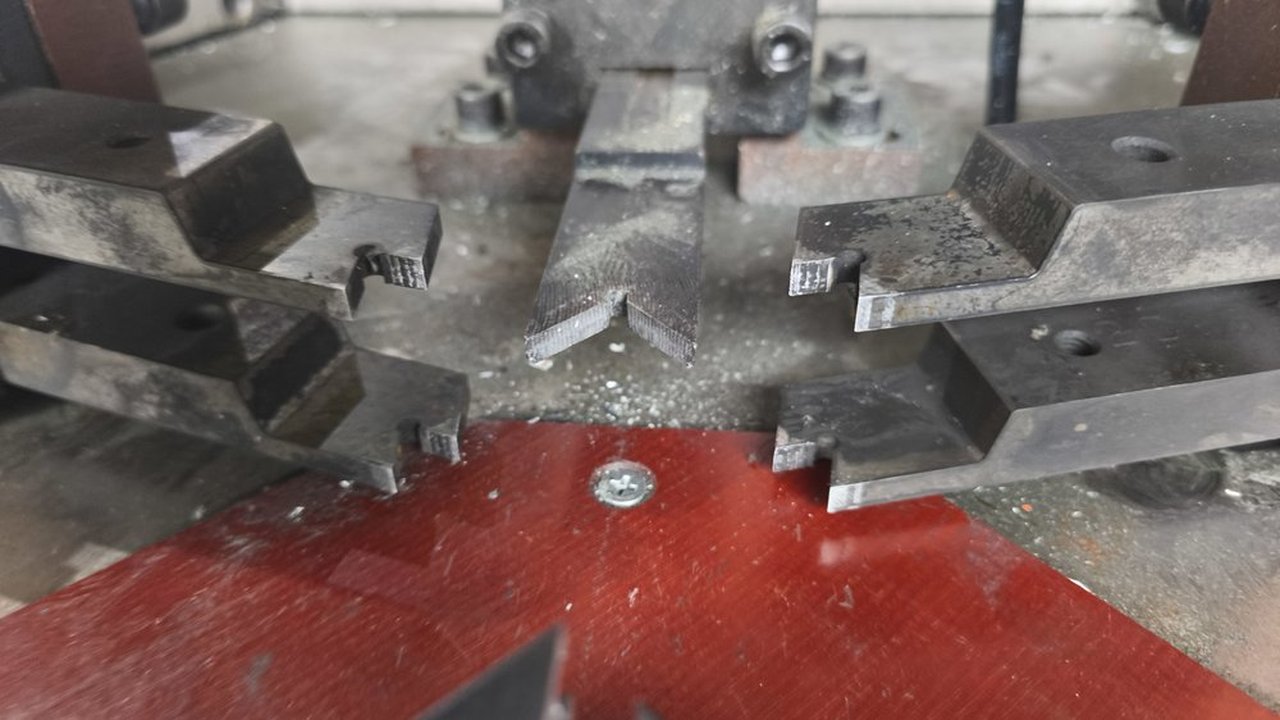

핀 끝을 단면대로 가공해 헤드에 장착했습니다

① 단면 확인

자재 단면을 대어 보며 각도가 꺾이는 위치와 깊이를 확인하고, 핀 끝이 따라갈 모양을 정했습니다.

② 펀칭핀 가공

SKD-11 냉간 공구강으로 핀을 깎고, 열처리한 뒤 연마해 끝 모양을 맞췄습니다.

③ 장착 · 코너 펀칭

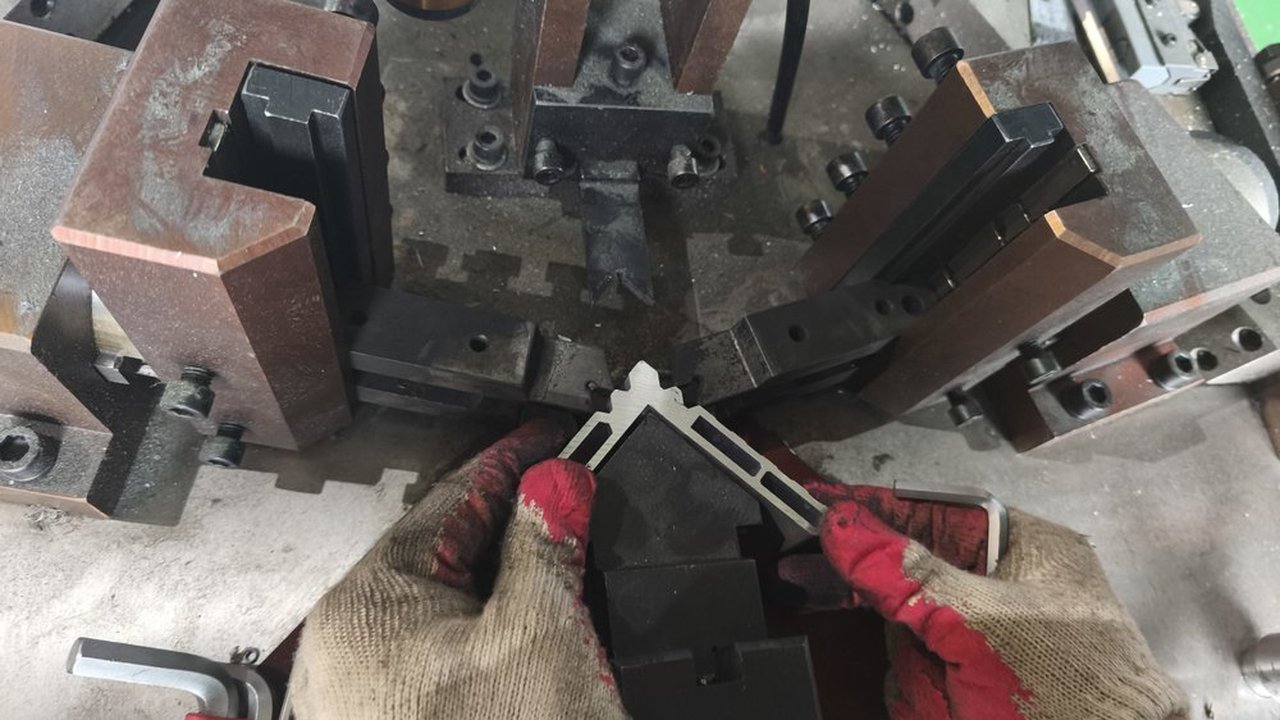

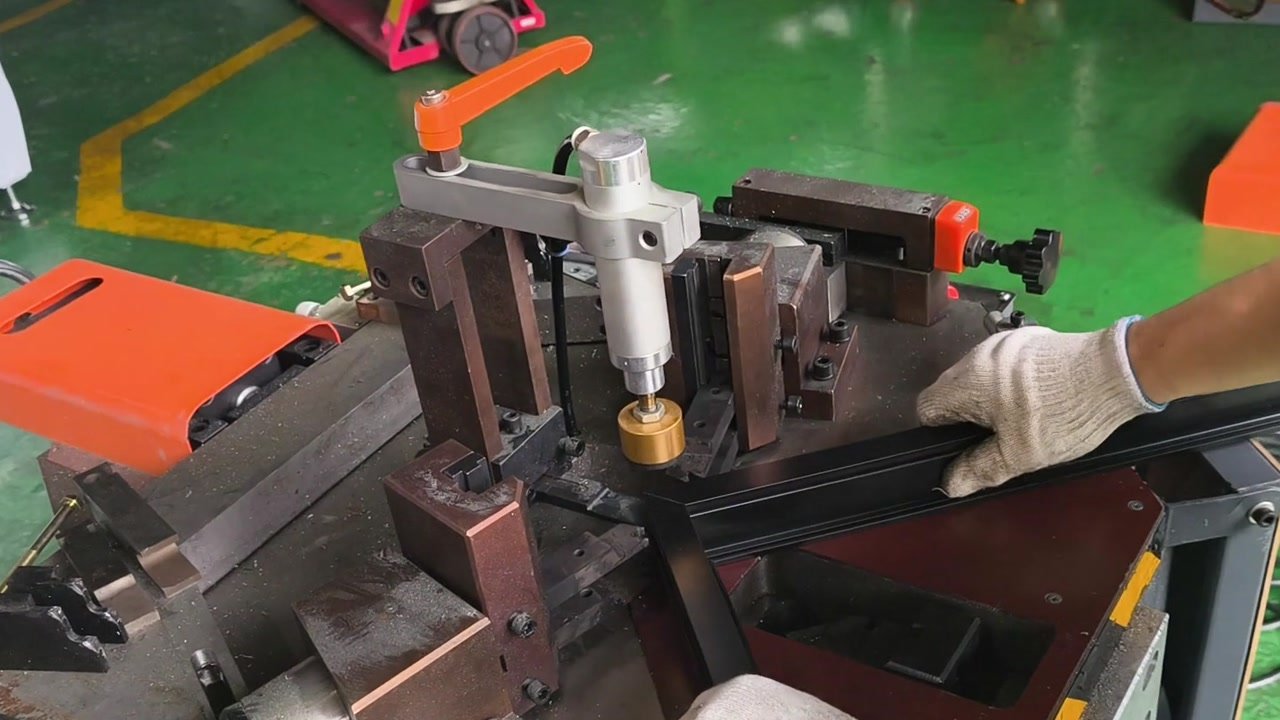

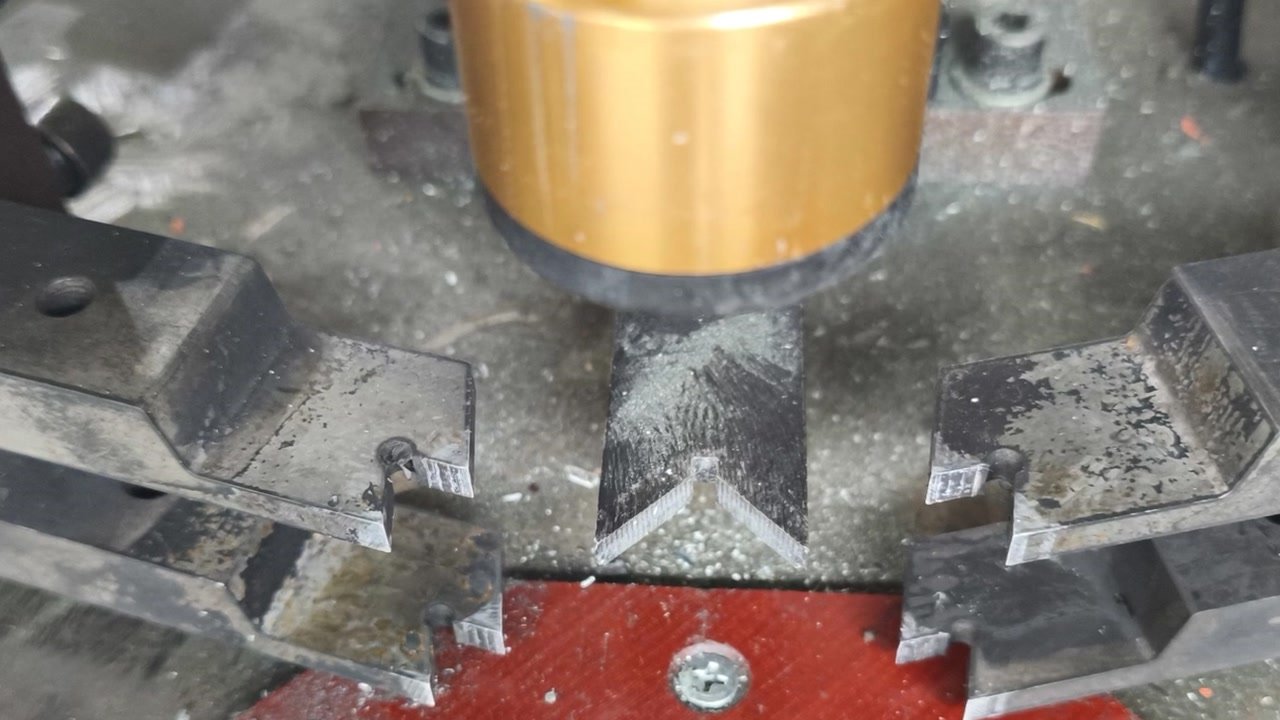

맞춤 핀을 코너클램프기 헤드에 끼우고 자재를 고정한 뒤 모서리를 눌러 보며, 핀이 닿은 자리를 확인했습니다.

Result

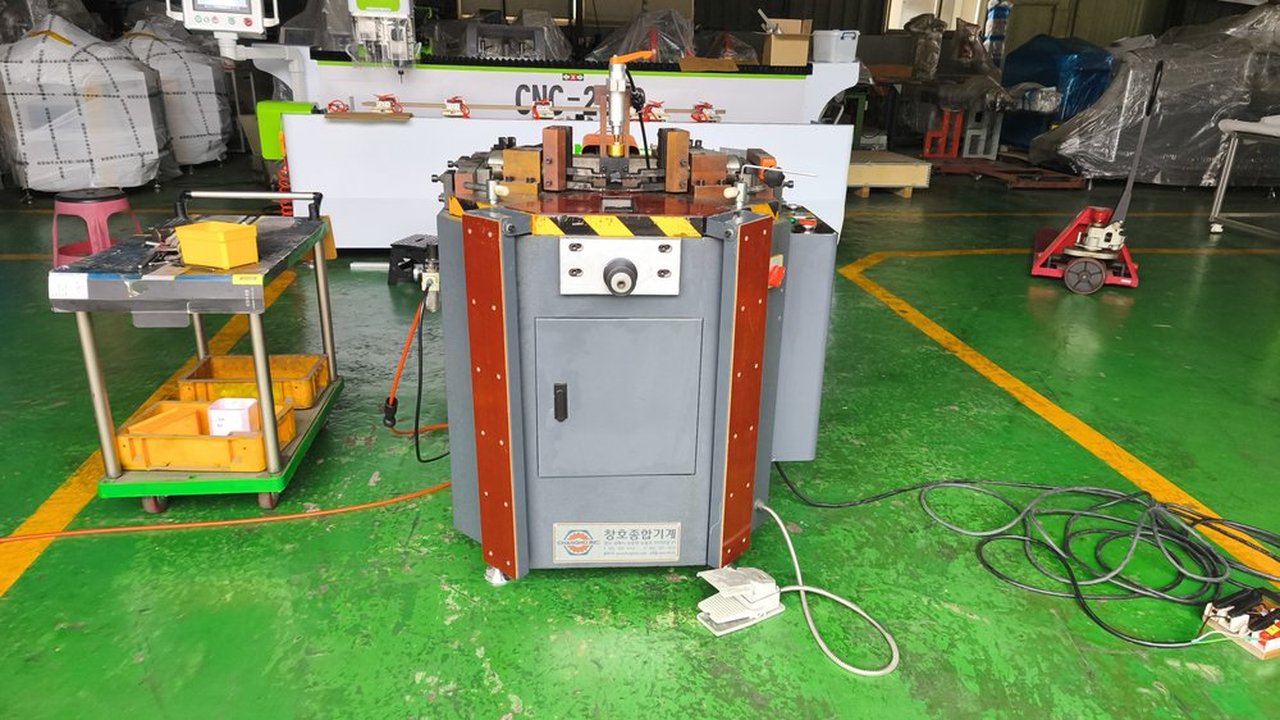

사각 틀 네 모서리를 확인한 뒤 출고했습니다

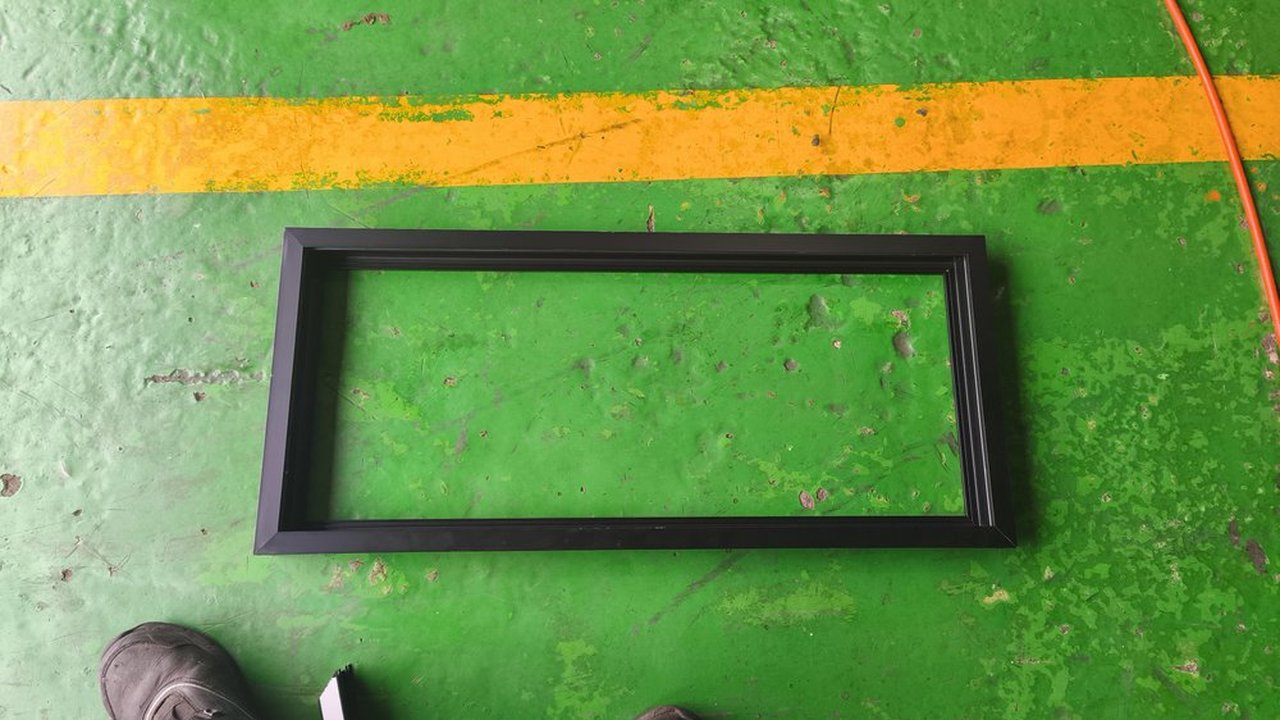

모서리 한 곳만 보지 않고 자재 네 개로 사각 틀을 만들어 네 모서리를 모두 펀칭했습니다. 핀이 누른 자리와 모서리 맞춤 상태를 틀 전체에서 확인한 뒤 펀칭핀을 출고했습니다. 사용하시는 코너클램프기 모델과 자재 샘플을 보내 주시면 같은 방식으로 핀 모양을 검토합니다.
