203. 알루미늄 카피루터기
055-327-4112

Single-Head Copy Router Machine

한 자리를 정확히 파는 기본 기종입니다

SINGLE-HEAD COPY ROUTER MACHINE · 9 MODELS · 220-600 x 108-280 mm

자재를 한 번 물려 한 자리를 파는 카피루터기입니다. 손잡이 구멍, 잠금장치 홈, 피스 구멍처럼 창호 한 자리에 들어가는 가공에 씁니다. 103kg 입문형부터 다이가 함께 달린 3,530mm 기종, 가공 범위를 600mm까지 넓힌 주문형까지 9기종이 있어 공장 규모에 맞춰 고르실 수 있습니다.

1헤드 9종가공범위 220 × 108 ~ 600 × 108mm220V · 380V103 ~ 250kg

모델 선정 · 견적 문의 스마트스토어 바로가기

9종

이 기종군 기종 수

600mm

최대 가공 길이

280mm

최대 가공 폭(LX265)

103kg

최경량 기종 중량

이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치이며, 9기종 전부 주문제작 품목입니다.

공장 규모에 맞춰 크기를 고르실 수 있습니다103kg GALAXY-I부터 250kg WTMJ-600-W까지 아홉 기종이 있습니다. 작업대만 놓으면 되는 소형기와 다이가 함께 달린 3,530mm 기종이 같이 있어, 놓으실 자리에 맞는 쪽을 고르시면 됩니다.

220V로 작동하는 기종이 있습니다SC-541과 SC-542는 220V · 0.75kW로 작동합니다. 3상 전원이 들어오지 않는 작업장에서도 쓰실 수 있습니다.

가공 폭이 넓어야 하시면 국내산 LX265가 있습니다WTMZ-550-LX265는 가공범위가 220 × 280mm로 이 기종군에서 가장 넓고, 테이블이 4,500mm입니다. 차세대창처럼 단면이 큰 프로파일을 다루실 때 이 폭이 필요합니다.

Structure & Tooling

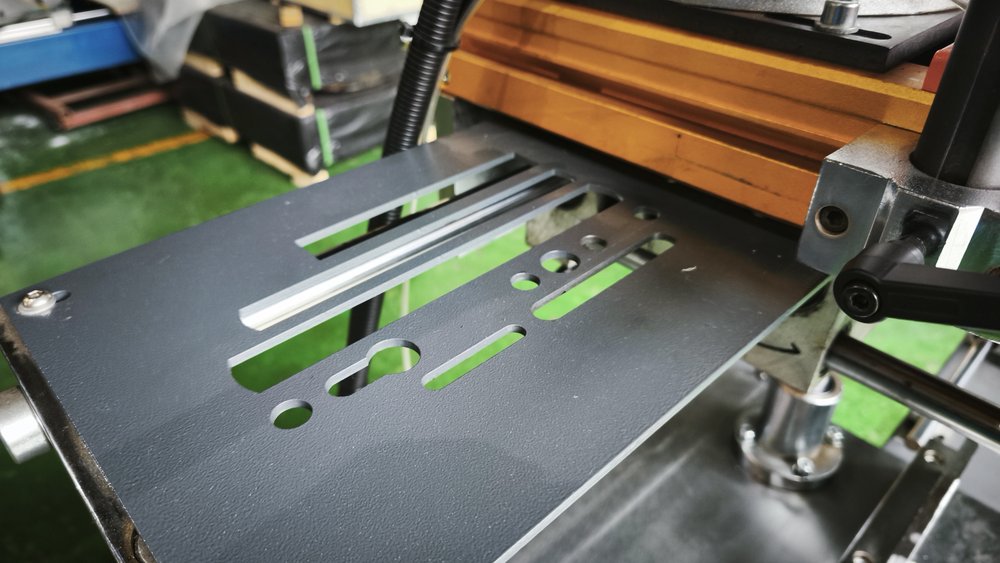

형판과 공압 클램프가 같은 자리를 반복해 만듭니다

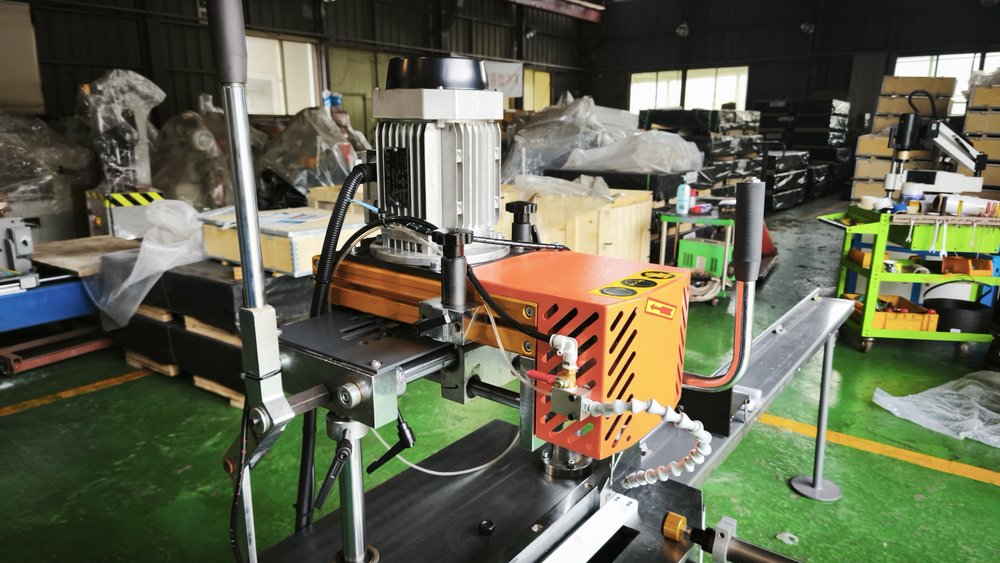

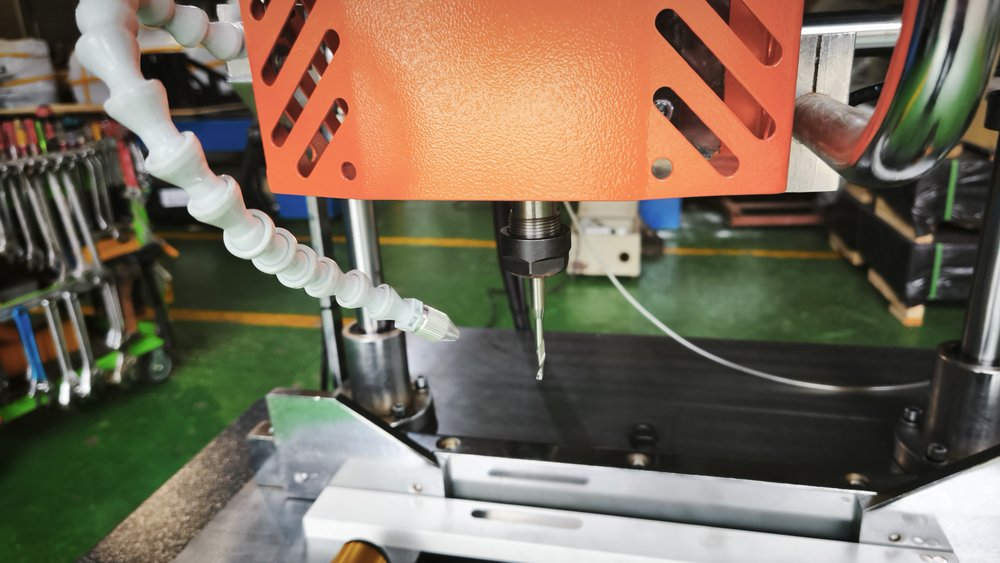

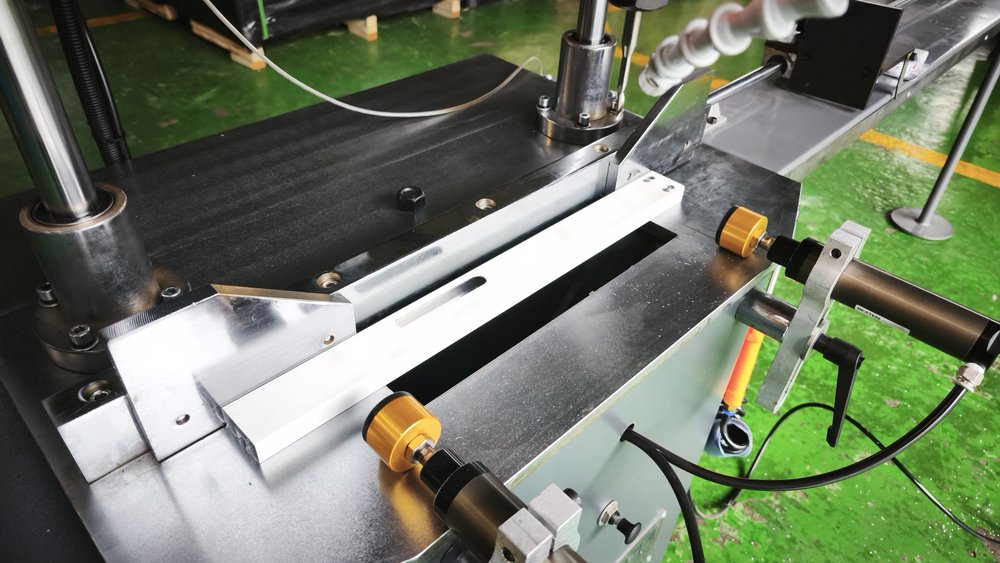

자재를 클램프로 눌러 고정하고 형판을 따라 밀면 밀 때마다 같은 모양이 파입니다. 공구는 Φ5~8mm 생크 8 규격이 표준이고, WTMZ-550-LX265는 Φ5~12mm까지 물립니다. 전원은 220V 0.75kW(SC-541 · SC-542)와 380V 1.1~2.2kW(나머지 기종)로 나뉘며, LX265는 1.1kW에 12,000rpm입니다. 가공범위는 220 × 108mm가 기본이고 LX265는 220 × 280mm, WTMJ-600-W는 600 × 108mm, LXFZ-125x370은 370 × 125mm입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 가공 깊이를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

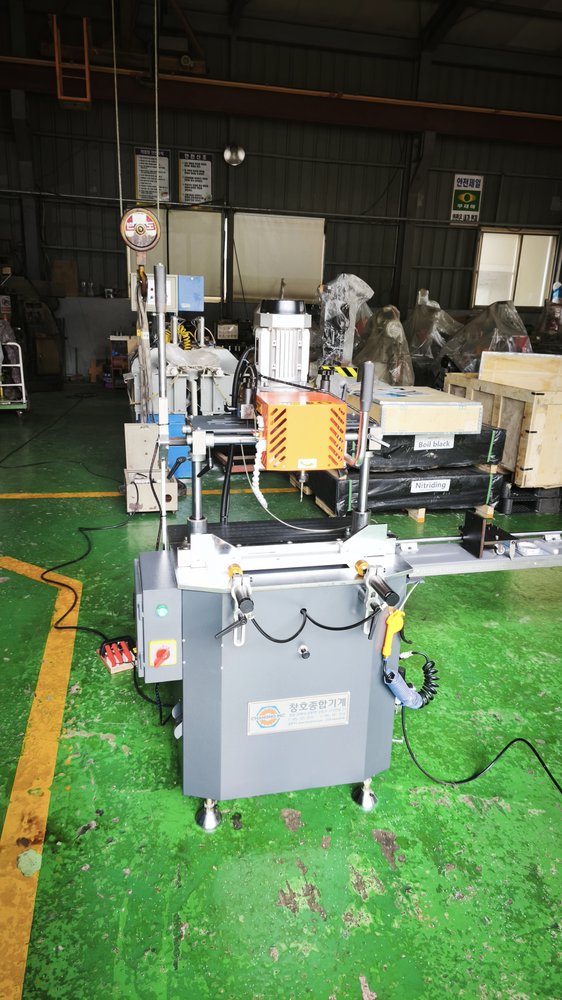

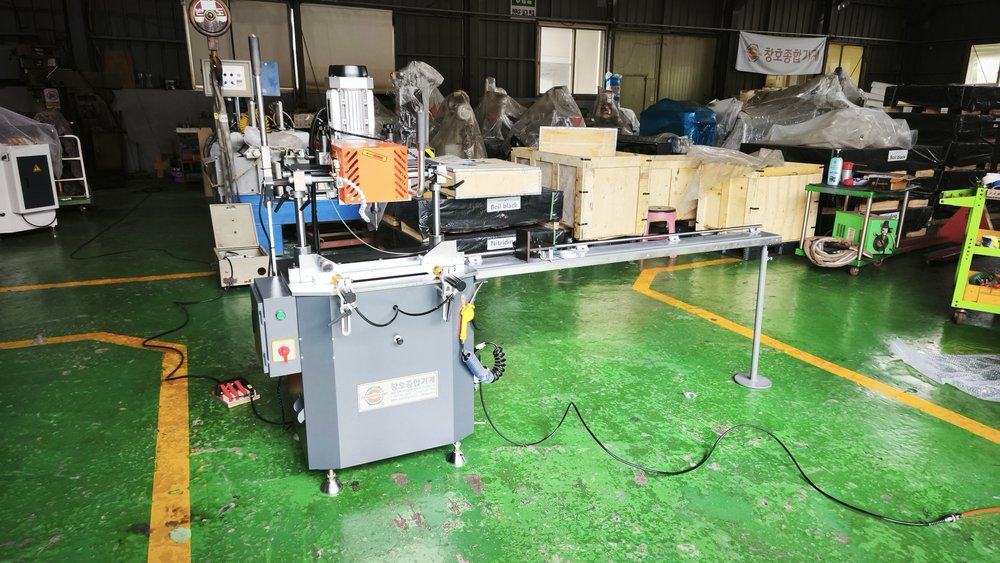

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Selection

가공 폭과 베드 길이로 기종을 나누십시오

아홉 기종은 가공 폭, 베드 길이, 전원 세 가지로 나뉩니다. 다루시는 부재 단면과 작업장 전원을 알려 주시면 후보를 좁혀 드립니다.

터키산 3종 — GALAXY-I · SC-541 · SC-542

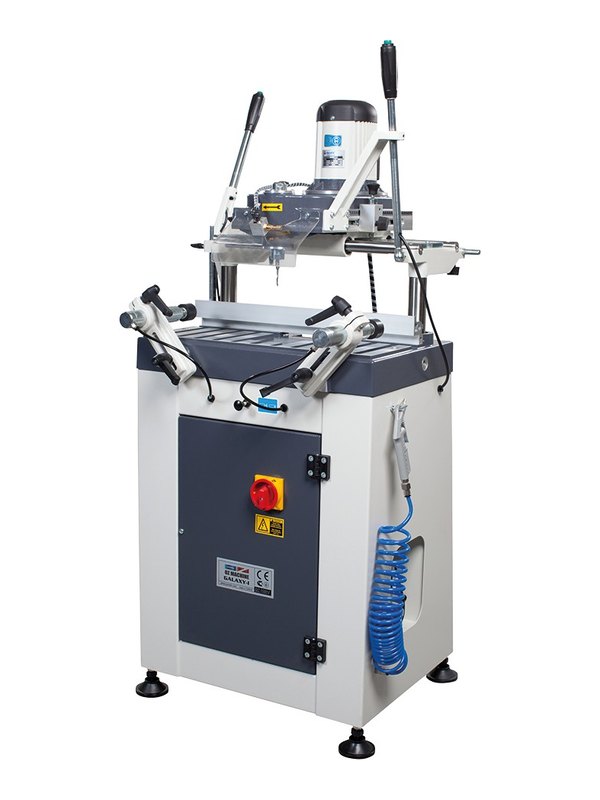

GALAXY-I 380V · 1.1kW · 축 X 255 · Y 110 · Z 130mm · 710 × 2,525 × 1,450mm · 103kg. SC-541과 SC-542는 220V · 0.75kW · 축 X 280 · Y 125 · Z 90mm · 600 × 626 × 1,260mm · 105kg으로 제원이 같고, SC-542는 고주파 모터를 씁니다.

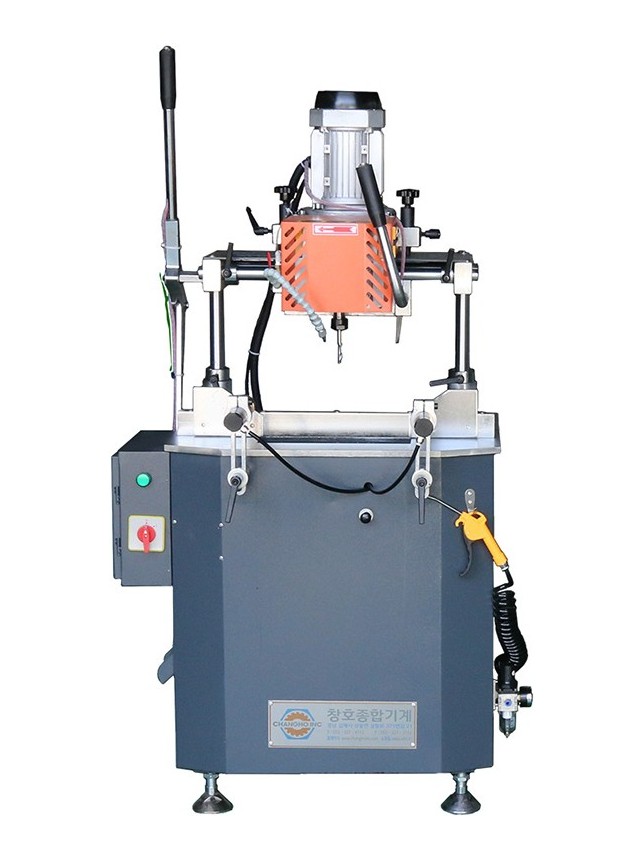

중국산 컴팩트 · 표준 4종 — WTMZ-100X300 · WTMZ-550 · WTMJ-270 · LXFZ-125x370

앞 세 기종은 가공범위 220 × 108mm · 380V 1.1kW · 200kg이 같고 베드 길이가 다릅니다. WTMZ-100X300 530 × 1,300 × 900mm · WTMZ-550 700 × 2,400 × 1,550mm · WTMJ-270 3,530 × 1,500 × 900mm(다이 일체형)입니다. LXFZ-125x370은 2.2kW 고주파에 가공범위 370 × 125mm · 240kg입니다.

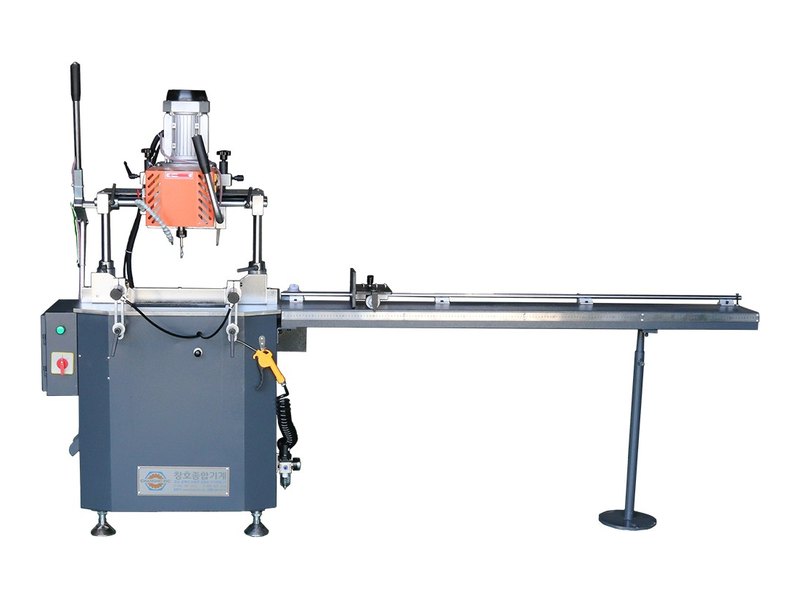

국내산 WTMZ-550-LX265 — 가공 폭 280mm · 테이블 4,500mm

WTMZ-550-LX265 380V · 1.1kW · 12,000rpm · 가공범위 220 × 280mm · 공구 Φ5~12mm · 700 × 800 × 1,550mm(테이블 4,500) · 200kg. 이 기종군에서 가공 폭이 가장 넓습니다.

확장 주문형 WTMJ-600-W — 가공 범위 600mm

WTMJ-600-W 380V 60Hz · 1.1kW · 가공범위 600 × 108mm · 약 3,700 × 1,500 × 900mm(다이) · 250kg. 한 자리에서 길게 파야 하는 가공을 주문 사양으로 맞춘 기종입니다.

🔴 주문 전 확정 사항 — 부재 단면과 작업장 전원

220V 기종과 380V 기종이 섞여 있고 가공 폭도 108mm에서 280mm까지 나뉩니다. 다루시는 프로파일 단면과 작업장에 들어오는 전원을 알려 주시면 맞는 기종을 골라 드립니다.

헤드가 둘 이상 필요하시면

한 자리에 구멍 두 개를 동시에 내는 2헤드 카피루터기, 축 구간을 두 벌로 쓰는 3축 카피루터기, 구멍 위치를 숫자로 넣는 CNC 카피루터기가 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

1헤드 9종 한눈에 비교

가공 폭과 베드 길이, 전원 세 가지로 기종을 나눴습니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	GALAXY-I	X 255 · Y 110 · Z 130mm	380V · 710×2,525×1,450 · 103kg · 터키산
2	SC-542	X 280 · Y 125 · Z 90mm	220V · 600×626×1,260 · 105kg · 터키산
3	SC-541	X 280 · Y 125 · Z 90mm	220V · 600×626×1,260 · 105kg · 터키산
4	WTMJ-270	가공범위 220 × 108mm	380V 4상 60Hz · 3,530×1,500×900 · 200kg · 중국산
5	WTMZ-100X300	가공범위 220 × 108mm	380V 4상 60Hz · 530×1,300×900 · 200kg · 중국산
6	WTMZ-550	가공범위 220 × 108mm	380V 4상 60Hz · 700×2,400×1,550 · 200kg · 중국산
7	WTMZ-550-LX265	가공범위 220 × 280mm	380V 4상 60Hz · 700×800×1,550 (테이블 4,500) · 200kg · 국내산
8	LXFZ-125x370	가공범위 370 × 125mm	380V · 1,000×1,700×2,180 (다이) · 240kg · 중국산
9	WTMJ-600-W	가공범위 600 × 108mm	380V 60Hz · 약 3,700×1,500×900 (다이) · 250kg · 중국산

· 가공 범위는 한 번 물린 자재에서 파낼 수 있는 구간입니다. · SC-541 · SC-542는 220V, 나머지 기종은 380V입니다. · 9기종 전부 주문제작 품목이라 제작 기간을 먼저 알려 드립니다.

Specifications

전 모델 공통 사양

아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍
헤드 수	1헤드 — 한 번 물려 한 자리
공구	Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm
전원	220V(SC-541 · SC-542) / 380V(나머지 7종)
소비전력	0.75 ~ 2.2kW
제품 상태	9기종 전부 주문제작
원산지	기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
