203. 알루미늄 카피루터기
055-327-4112

Double-Head Copy Router Machine

형판 모양 그대로 1:1로 파냅니다

DOUBLE-HEAD COPY ROUTER MACHINE · 3 MODELS · 290 x 90 mm · 5,000 r/min

가공할 모양을 형판으로 만들어 두고, 그 선을 따라 그대로 파내는 방식의 카피루터기입니다. 도면을 입력하는 과정이 없어 같은 구멍을 계속 파시는 공장에서 준비 시간이 짧습니다. 2헤드 기종 두 대는 한 자리에서 구멍 두 개를 동시에 내고, GALAXY-II는 드릴 세 축과 엔드밀 두 종을 한 대에 얹은 다축 복합기입니다.

2헤드 · 다축 3종가공범위 290 × 90mm5,000r/min형판 1:1 복사

모델 선정 · 견적 문의 스마트스토어 바로가기

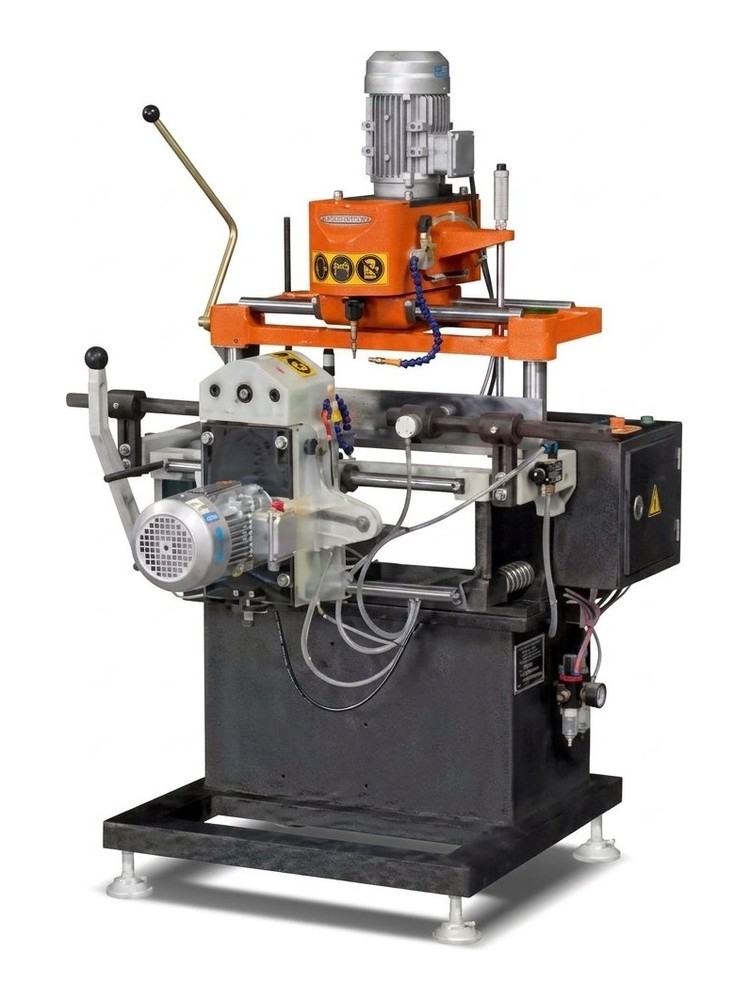

$2헤드 카피루터기 대표 기종 WTMD-F2-100X300$

3종

이 기종군 기종 수

290mm

최대 가공 길이

5,000r/min

모터 회전수

127kg

최경량 기종 중량

이 계열 3기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치입니다.

도면을 넣는 과정 없이 바로 파실 수 있습니다형판을 한 번 만들어 걸어 두면 그 뒤로는 자재를 물리고 따라 파기만 하면 됩니다. 같은 손잡이 자리, 같은 잠금장치 홈을 반복해 파시는 공장에서는 CNC보다 준비 시간이 짧습니다.

2헤드 기종은 한 자리에서 구멍 두 개가 동시에 납니다WTMD-F2-100X300과 WTMZ-F2-100X300은 0.75kW 모터를 두 개 써서 가공범위 290 × 90mm 안에서 두 구멍을 함께 냅니다. 멀티락처럼 구멍이 짝으로 들어가는 자리에서 자재를 두 번 물리지 않아도 됩니다.

GALAXY-II는 드릴 세 축과 엔드밀 두 종을 한 대에 얹었습니다드릴은 Φb10 · Φa12 · Φc10, 엔드밀은 ΦD8 · Φd5입니다. 축 구간은 X 255 · Y 110 · Z 130mm이고 중량이 127kg이라 작업 위치를 바꿔 쓰시기에도 부담이 작습니다.

Copy Mechanism

형판을 따라가는 촉이 공구 궤적을 그대로 만듭니다

형판에 촉을 대고 손으로 밀면 그 궤적이 그대로 공구에 전달되어 자재가 같은 모양으로 파입니다. WTMD-F2-100X300과 WTMZ-F2-100X300은 380V 60Hz 전원에 0.75kW 모터를 두 개 쓰고 회전수는 5,000r/min, 드릴은 Φ5~8mm(생크 8)를 물립니다. 가공범위는 290 × 90mm, 기계 크기는 870 × 700 × 1,500mm · 중량 200kg으로 두 기종이 같으며, WTMZ 쪽은 가공 중에 오일을 분사합니다. GALAXY-II는 380V 1.1kW · 공기압력 6~8bar로 작동하고 축 구간은 X 255 · Y 110 · Z 130mm입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 가공 깊이를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Selection

같은 구멍을 반복하시는지부터 보십시오

파실 모양이 정해져 있으면 형판 방식이 빠르고, 창호마다 자리가 달라지면 도면을 입력하는 CNC 쪽이 맞습니다.

WTMD-F2-100X300 — 2헤드 · 5,000r/min (중국산)

WTMD-F2-100X300 380V 60Hz · 0.75kW × 2 · 가공범위 290 × 90mm · 드릴 Φ5~8(생크 8) · 870 × 700 × 1,500mm · 200kg. 한 자리에서 구멍 두 개를 동시에 냅니다.

WTMZ-F2-100X300 — 2헤드 · 오일분사형 (중국산)

WTMZ-F2-100X300 제원은 WTMD-F2-100X300과 같고, 가공 중에 오일을 분사하는 점이 다릅니다. 멀티락 홀처럼 깊게 들어가는 가공을 많이 하시면 오일분사형을 보십시오.

GALAXY-II — 1헤드 다축 복합기 (터키산)

GALAXY-II 380V · 1.1kW · 공기압력 6~8bar · 축 X 255 · Y 110 · Z 130mm · 850 × 2,525 × 1,450mm · 127kg. 드릴 Φb10 · Φa12 · Φc10과 엔드밀 ΦD8 · Φd5를 함께 씁니다.

🔴 주문 전 확정 사항 — 형판 도면과 프로파일 단면

형판은 파실 모양대로 따로 만들어야 합니다. 도면이나 현재 쓰시는 형판 실물을 보내 주시면 그대로 가공되는지 시험해 보고 알려 드립니다.

다른 방식도 함께 보시려면

구멍 위치를 숫자로 넣는 CNC 카피루터기, 축 구간을 두 벌로 쓰는 3축 카피루터기, 현장에서 들고 쓰는 휴대용 카피루터기도 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

2헤드 · 다축 3종 한눈에 비교

2헤드 기종 두 대는 제원이 같고, 오일을 분사하는지 아닌지가 다릅니다. GALAXY-II는 1헤드 다축 복합기입니다.

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	WTMD-F2-100X300	가공범위 290 × 90mm	380V 60Hz · 870×700×1,500 · 200kg · 중국산
2	WTMZ-F2-100X300	가공범위 290 × 90mm	380V 60Hz · 870×700×1,500 · 200kg · 중국산
3	GALAXY-II	X 255 · Y 110 · Z 130mm	380V · 850×2,525×1,450 · 127kg · 터키산

· 가공 범위는 형판을 따라 움직일 수 있는 구간입니다. · 380V 전원이 필요하며 GALAXY-II는 6~8bar 공압 배관도 씁니다. · 형판은 파실 모양대로 따로 제작합니다.

Specifications

전 모델 공통 사양

아래 항목은 위 표의 3종에 공통으로 적용됩니다. 기종별로 달라지는 값은 헤드 수 · 오일분사 여부 · 공구 구성 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	형판 1:1 복사 라우팅 — 손잡이 자리 · 잠금장치 홈 · 멀티락 홀
헤드 수	2헤드(WTMD-F2 · WTMZ-F2) / 1헤드 다축(GALAXY-II)
모터	0.75kW × 2 · 5,000r/min(F2 계열) / 1.1kW(GALAXY-II)
공구	드릴 Φ5~8mm 생크 8(F2 계열) / 드릴 Φb10 · Φa12 · Φc10 · 엔드밀 ΦD8 · Φd5(GALAXY-II)
전원	380V — F2 계열은 60Hz
형판	파실 모양대로 따로 제작
원산지	기종별 표기 — 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
