203. 알루미늄 카피루터기
055-327-4112

Three-Axis Copy Router Machine

가공 구간을 두 벌로 나눠 씁니다

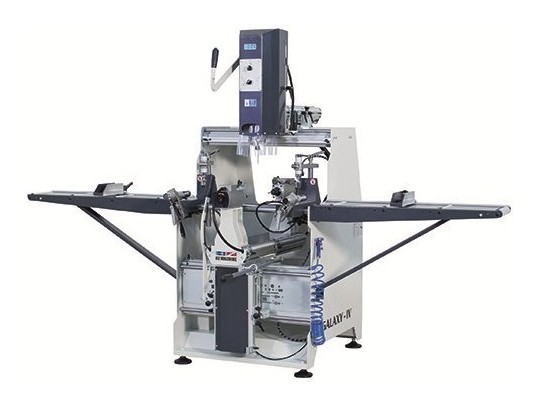

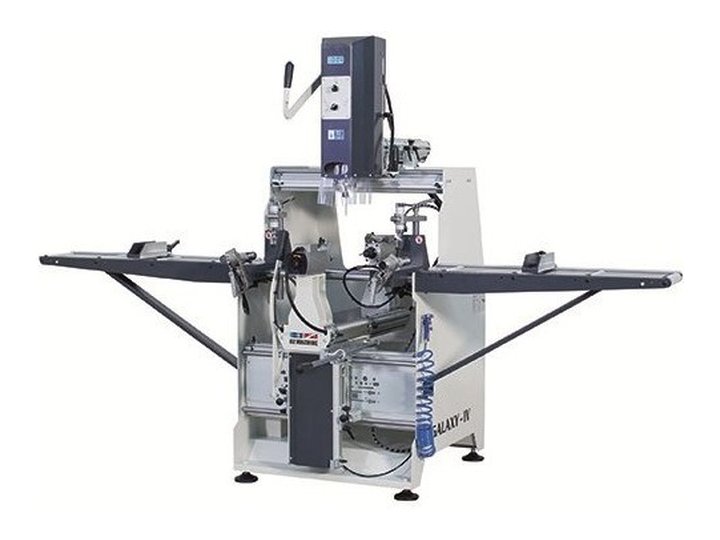

THREE-AXIS COPY ROUTER MACHINE GALAXY-IV · 460/200/215 mm · 380V 1.1kW

한 대 안에 서로 다른 두 벌의 축 구간을 둔 카피루터기입니다. X1·Y1·Z1은 460 · 200 · 215mm, X2·Y2·Z2는 350 · 230 · 160mm로, 부재마다 쓰는 구간을 나눠 세팅해 두면 작업을 바꿀 때 원점을 다시 잡지 않아도 됩니다. 엔드밀로 홈을 파는 작업과 드릴로 구멍을 내는 작업을 함께 합니다.

3축 · 290kgX1 460 · Y1 200 · Z1 215mm380V · 1.1kW드릴링 겸용

모델 선정 · 견적 문의 스마트스토어 바로가기

460mm

X1축 가공 범위

215mm

Z1축 가공 범위

1.1kW

소비전력(380V)

290kg

기계 중량

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 GALAXY-IV 제원표에 적힌 수치입니다.

축 구간이 두 벌이라 작업을 바꿀 때 세팅이 짧습니다X1·Y1·Z1 460 · 200 · 215mm와 X2·Y2·Z2 350 · 230 · 160mm를 각각 세팅해 둘 수 있습니다. 부재가 바뀔 때마다 원점을 다시 잡지 않고 쓰던 구간으로 옮기면 되므로, 소량 다품종으로 창호를 만드시는 공장에 맞습니다.

엔드밀 가공과 드릴 가공을 한 대에서 합니다엔드밀은 ΦD8 · Φd8mm 규격을 씁니다. 손잡이 자리처럼 홈으로 파는 가공과 피스 구멍처럼 뚫는 가공을 기계를 옮기지 않고 이어서 하실 수 있습니다.

380V 1.1kW · 290kg — 일반 공장 전원으로 작동합니다소비전력이 1.1kW라 공장 배전반에 여유가 있는지만 보시면 됩니다. 기계 크기는 1,430 × 2,815 × 1,815mm입니다.

Structure & Tooling

두 벌의 축 구간과 공압 클램프가 반복 작업을 받쳐 줍니다

세 방향 축을 두 벌로 나눠 X1·Y1·Z1 460 · 200 · 215mm 구간과 X2·Y2·Z2 350 · 230 · 160mm 구간을 각각 씁니다. 공구는 엔드밀 ΦD8 · Φd8mm를 물리고, 자재는 공압 클램프로 눌러 고정하며 공기압력은 6~8bar입니다. 전원은 380V, 소비전력은 1.1kW이고 기계 크기는 1,430 × 2,815 × 1,815mm · 중량 290kg입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 가공 위치를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Selection

구멍 종류가 여러 가지면 이 기종을 보십시오

같은 구멍만 반복해 파시면 1헤드 기종으로 충분하고, 부재마다 다른 자리를 파셔야 하면 축 구간을 나눠 쓰는 이 기종이 세팅에 걸리는 시간이 짧습니다.

GALAXY-IV — 3축 · 드릴링 겸용 (터키산)

GALAXY-IV 380V · 1.1kW · 공기압력 6~8bar · 1,430 × 2,815 × 1,815mm · 290kg. 1구간 X 460 · Y 200 · Z 215mm · 2구간 X 350 · Y 230 · Z 160mm · 엔드밀 ΦD8 / Φd8mm.

설치 자리는 길이 방향을 먼저 보십시오

폭은 1,430mm이지만 길이가 2,815mm입니다. 자재가 드나드는 앞뒤 여유까지 보시면 길이 방향으로 4m 정도를 잡으시는 편이 좋습니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.

🔴 주문 전 확정 사항 — 프로파일 단면과 파실 구멍 도면

쓰시는 프로파일 단면과 파실 구멍 모양에 따라 엔드밀과 드릴 규격을 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 공구 규격을 알려 드립니다.

다른 방식도 함께 보시려면

구멍 위치를 숫자로 넣어 가공하는 CNC 카피루터기, 한 자리에 두 구멍을 동시에 내는 2헤드 카피루터기, 현장에서 들고 쓰는 휴대용 카피루터기도 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

GALAXY-IV 제원 요약

이 기종군은 GALAXY-IV 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	GALAXY-IV	1구간 X460·Y200·Z215 · 2구간 X350·Y230·Z160mm	380V · 1,430×2,815×1,815 · 290kg · 터키산

· 가공 범위는 두 벌의 축 구간을 각각 적은 값입니다. · 380V 전원과 6~8bar 공압 배관이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 GALAXY-IV의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	3축 카피 라우팅 — 엔드밀 홈가공 · 드릴 구멍가공 겸용
축 구간	1구간 X 460 · Y 200 · Z 215mm · 2구간 X 350 · Y 230 · Z 160mm
공구	엔드밀 ΦD8 / Φd8mm
자재 고정	공압 클램프 — 공기압력 6~8bar
전원	380V · 1.1kW
크기 · 중량	1,430 × 2,815 × 1,815mm · 290kg
원산지	터키산
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
