203. 알루미늄 카피루터기
055-327-4112
Portable Copy Router Machine
현장에 들고 가서 가공하실 수 있습니다
PORTABLE COPY ROUTER MACHINE · 4 MODELS · 28-70 kg · 220V
시공 현장에서 사용하는 카피루터기입니다. 이미 설치된 창호에 손잡이나 잠금장치를 추가하실 때, 자재를 공장으로 가져가지 않고 그 자리에서 구멍을 낼 수 있습니다. 무게는 28~70kg이고 220V로 작동해 현장 전원을 그대로 사용하실 수 있습니다.
휴대형 4종28 ~ 70kg220V · 0.71 ~ 1.2kW축 X 217~300 · Y 125~130 · Z 120~130mm
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 4기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
휴대용 카피루터기 종류별 소개 — 휴대용 카피루터기 4종 · 창호종합기계 유튜브

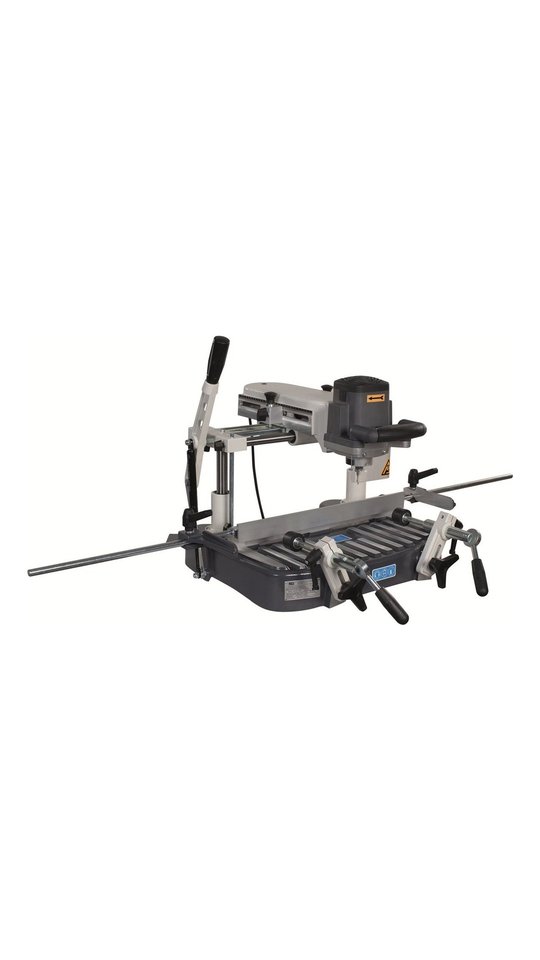

하이샤시 매립형 오목 손잡이 가공 — 휴대용 카피루터기 4종 · 창호종합기계 유튜브
Selling Points
문의가 많은 세 가지
자주 문의하시는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치입니다.
01
현장에서 가공합니다현장에서 손잡이 위치를 바꾸거나 잠금장치를 추가하실 때, 창짝을 공장으로 보내지 않고 그 자리에서 구멍을 내실 수 있습니다.
02
220V 전원으로 작동해 현장 배선을 그대로 사용합니다STAR는 1.2kW, GALAXY-IP와 SC-551은 0.75kW이고 모두 220V입니다. 현장에 삼상 전원이 없어도 일반 콘센트에서 사용하실 수 있습니다.
03
무게는 기종에 따라 28 ~ 70kg입니다STAR가 28kg으로 가장 가볍고 550 × 555 × 550mm 크기입니다. GALAXY-IP와 SC-551은 38kg · 540 × 555 × 640mm입니다. WTM-HCR-001은 70kg · 650 × 600 × 600mm입니다. 차량에 싣고 층을 오르내리셔야 한다면 이 무게 차이를 확인해 주십시오.
Portability & Tooling
본체 클램프로 현장에서 자재를 고정합니다 (STAR · GALAXY-IP · SC-551)
본체에 달린 클램프로 프로파일을 직접 고정하므로 별도 작업대 없이 가공하실 수 있습니다. 공구는 엔드밀 생크 Φ8 · 날 Φ5mm를 사용하고, 축 구간은 X 217 · Y 125 · Z 127mm(STAR) 또는 X 217 · Y 125 · Z 130mm(GALAXY-IP · SC-551)입니다. 전원은 220V, 소비전력은 STAR 1.2kW · GALAXY-IP와 SC-551 0.75kW입니다.
Selection
중량과 출력 중 우선하실 조건에 따라 기종을 제안해 드립니다
가볍게 옮기는 쪽이면 STAR, 출력이 낮아도 되고 Z축 깊이가 조금 더 필요하시면 GALAXY-IP나 SC-551이 적합합니다. 네 기종 전부 주문제작 품목입니다.
STAR — 28kg · 220V 1.2kW (터키산)
STAR 220V · 1.2kW · 축 X 217 · Y 125 · Z 127mm · 엔드밀 생크 Φ8 · 날 Φ5mm · 550 × 555 × 550mm · 28kg. 네 기종 가운데 가장 가볍고 출력이 가장 높습니다.
GALAXY-IP · SC-551 — 38kg · 220V 0.75kW (터키산)
GALAXY-IP와 SC-551은 220V · 0.75kW · 축 X 217 · Y 125 · Z 130mm · 540 × 555 × 640mm · 38kg으로 제원이 같은 기종입니다. STAR보다 Z축이 3mm 깊습니다.
WTM-HCR-001 — 현장용 휴대형
WTM-HCR-001은 220V 0.71kW · 70kg이며 축 구간은 X 300 · Y 130 · Z 120mm입니다. 자세한 제원은 WTM-HCR-001 페이지에서 보실 수 있습니다.
주문 전 확정 사항 — 현장 전원과 가공하실 자리
220V 전원을 연결할 수 있는 자리인지, 창짝이 설치된 상태에서 본체를 고정할 공간이 확보되는지 먼저 확인해 주십시오. 현장 사진을 보내 주시면 작업이 되는 조건인지 함께 확인해 드립니다.
Model Line-up
휴대용 4종 한눈에 비교
STAR는 가볍고 출력이 높으며, GALAXY-IP와 SC-551은 제원이 같은 기종입니다. 모델명을 누르시면 그 모델만 설명하는 페이지가 열립니다. 상세 치수는 견적서와 함께 제원표로 보내 드립니다.
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 |
|---|
 | 1 | STAR | X 217 · Y 125 · Z 127mm | 220V · 550×555×550 · 28kg · 터키산 |
 | 2 | GALAXY-IP | X 217 · Y 125 · Z 130mm | 220V · 540×555×640 · 38kg · 터키산 |
 | 3 | SC-551 | X 217 · Y 125 · Z 130mm | 220V · 540×555×640 · 38kg · 터키산 |
 | 4 | WTM-HCR-001 | — | |
· 가공 범위는 본체를 한 번 고정한 상태에서 가공할 수 있는 구간입니다. · 네 기종 모두 220V 전원으로 작동합니다. · WTM-HCR-001 제원은 해당 모델 페이지에서 보실 수 있습니다. · 네 기종 전부 주문제작 품목입니다.
Specifications
전 모델 공통 사양
아래 항목은 이 기종군 4종에 공통으로 적용됩니다. 기종별로 달라지는 값은 소비전력 · Z축 구간 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 현장 손잡이 구멍 · 잠금장치 홈 추가 가공 |
|---|
| 자재 고정 | 본체 일체형 클램프 — 별도 작업대 없이 프로파일에 직접 고정 |
|---|
| 공구 | 엔드밀 생크 Φ8 · 날 Φ5mm |
|---|
| 전원 | 220V — 소비전력 0.75kW(GALAXY-IP · SC-551) · 1.2kW(STAR) |
|---|
| 축 구간 | X 217 · Y 125 · Z 127mm(STAR) / X 217 · Y 125 · Z 130mm(GALAXY-IP · SC-551) |
|---|
| 제품 상태 | 4기종 전부 주문제작 |
|---|
| 원산지 | 터키산(WTM-HCR-001은 중국산) |
|---|
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 |
|---|
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
휴대용 카피루터기의 실물입니다. 김해 전시장에서 공장용 기종과 크기 차이를 직접 보실 수 있습니다.

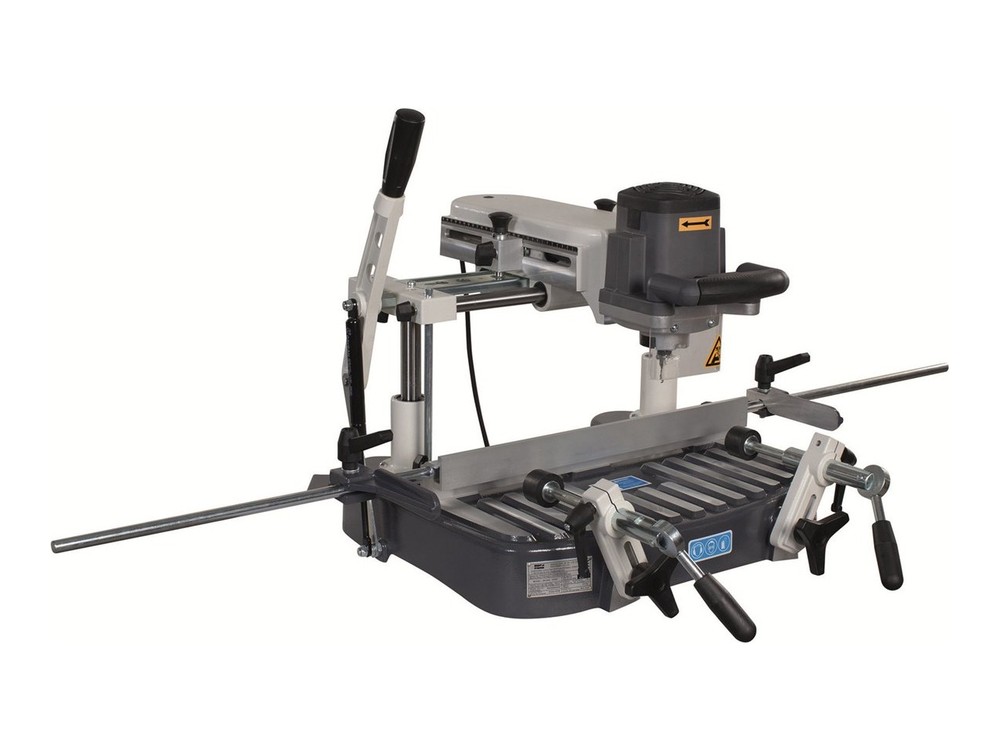

STAR — 28kg · 220V 1.2kW · X 217 · Y 125 · Z 127mm

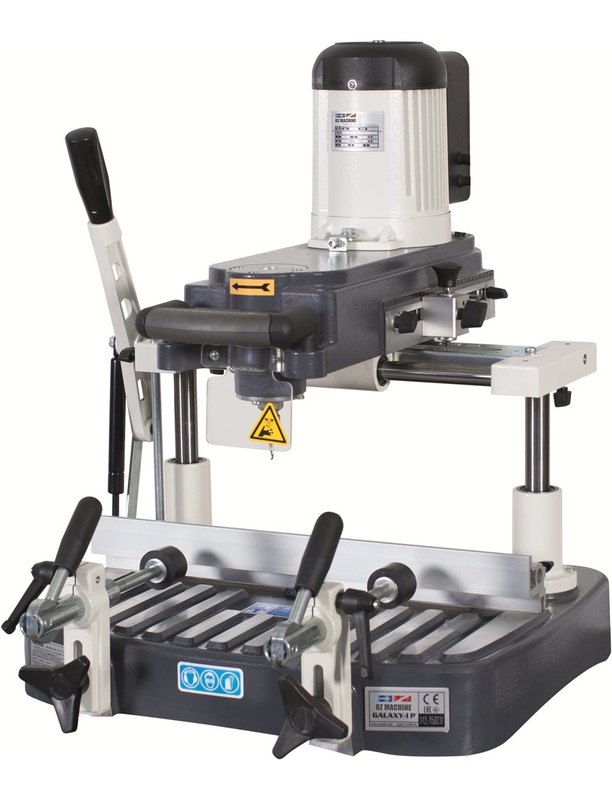

GALAXY-IP — 38kg · 220V 0.75kW · X 217 · Y 125 · Z 130mm

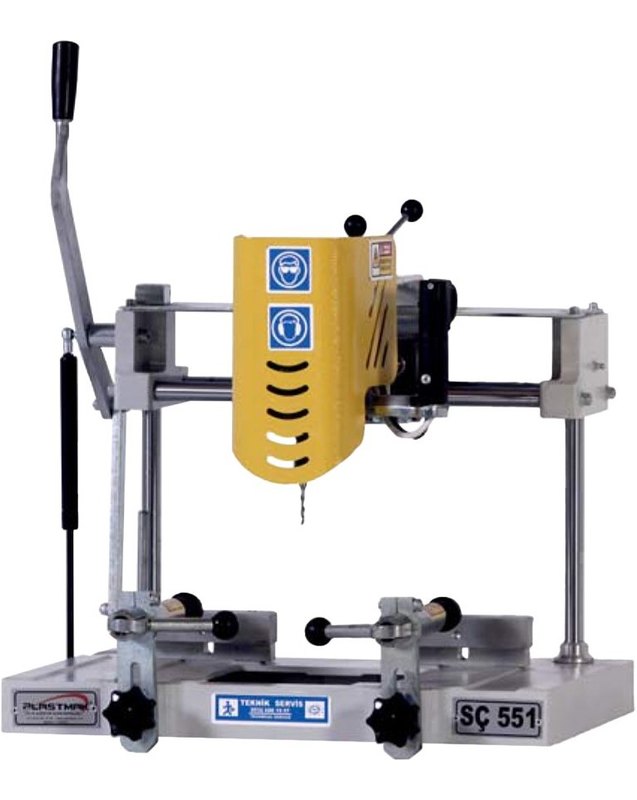

SC-551 — 38kg · 220V 0.75kW · GALAXY-IP와 같은 계열

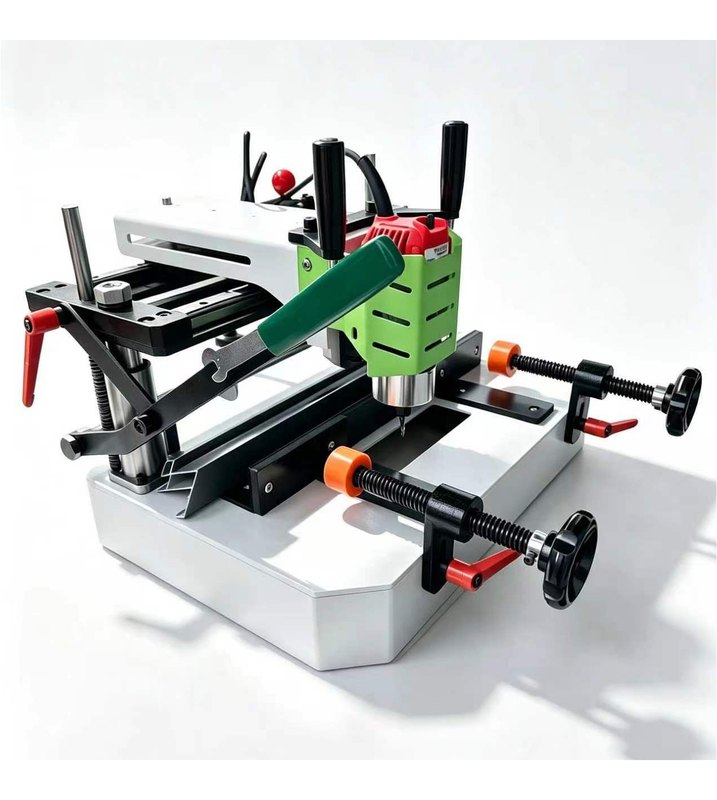

WTM-HCR-001 — 현장용 휴대형
Series Line-up
알루미늄 카피루터기 다섯 기종군
카피루터기는 가공 방식과 헤드 수에 따라 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진하게 표시된 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인
알루미늄 절단기도 함께 보실 수 있습니다.
Order & Shipping
주문 · 출고 안내
모델 선정
현장에서 옮기실 거리와 층, 가공하실 구멍 크기, 현장 전원을 알려 주시면 네 기종 중 맞는 쪽을 제안해 드립니다.
가공 도면 확인
가공하실 구멍 도면과 프로파일 단면을 보내 주시면 이 기종으로 가공할 수 있는지 확인해 드립니다.
사용 방법 안내
출고 전에 본체를 고정하는 위치와 형판 사용법을 함께 안내해 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 주문이 확정되면 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 사용하시는 프로파일 단면과 가공하실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
부품 상시 보유
스핀들 · 콜릿 · 전장 부품을 재고로 두고, 김해에서 직접 수리합니다.
