창호종합기계CHANGHO INC

203. 알루미늄 카피루터기
055-327-4112

Portable Copy Router Machine

0.75kW — 전원이 약한
현장에서도 씁니다

PORTABLE COPY ROUTER GALAXY-IP · 38 kg · 220V 0.75 kW · X 217 · Y 125 · Z 130 mm

소비전력 0.75kW로 이 기종군에서 전기를 가장 적게 쓰는 휴대용 카피루터기입니다. 축 구간은 X 217 · Y 125 · Z 130mm이고 220V 전원을 씁니다. 540 × 555 × 640mm · 38kg입니다.

축 X·Y·Z = 217 / 125 / 130mm220V · 0.75kW38kg

이 모델 견적 문의 스마트스토어 바로가기

38kg

기계 중량

217mm

X축 구간

130mm

Z축 구간

0.75kW

소비전력

이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

GALAXY-IP에 문의가 많은 세 가지

휴대용 카피루터기 기종군 4종 가운데 GALAXY-IP만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.

0.75kW — 이 기종군에서 전기를 가장 적게 씁니다같은 기종군의 STAR는 1.2kW입니다. 전원이 약한 현장이나 발전기를 쓰시는 자리에서 용량 여유를 두고 쓰실 수 있습니다.

축 구간 Z 130mm — 이 기종군에서 위아래 구간이 더 깊습니다STAR의 127mm보다 3mm 깊습니다. 위아래 방향으로 더 내려가야 하는 자리를 파실 때 확인하실 값입니다.

38kg — 고정식 기종 없이 현장에서 직접 가공합니다공장용 카피루터기는 103kg에서 250kg입니다. 이 기종은 38kg이라 자재를 공장으로 다시 가져오지 않고 현장에서 처리하실 수 있습니다.

Portability & Tooling

본체 일체형 클램프와 저전력 구동을 함께 씁니다

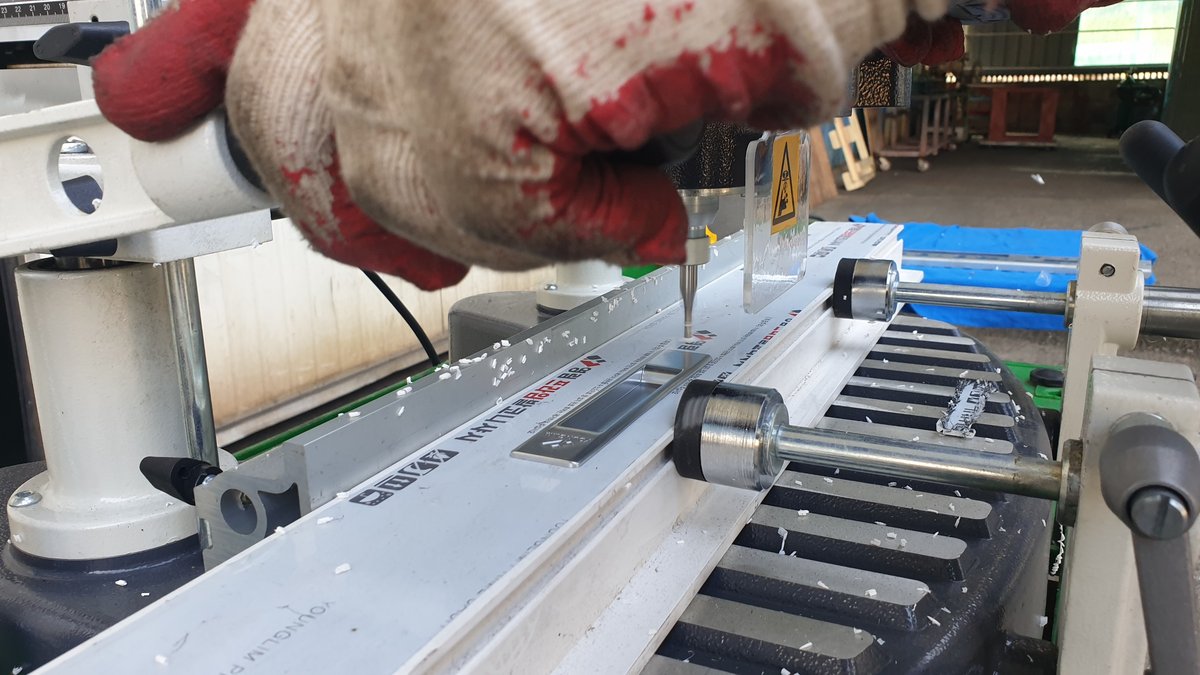

작업대 없이 프로파일에 본체를 직접 물린 뒤 형판 윤곽을 따라 가공합니다. 축 구간은 X 217 · Y 125 · Z 130mm이고 엔드밀은 지름 8mm와 5mm를 씁니다. 크기는 540 × 555 × 640mm, 중량은 38kg, 전원은 220V 0.75kW입니다. 소비전력이 작아 연장선을 길게 쓰시는 현장에서도 전압 강하 부담이 적습니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

GALAXY-IP 제원

위 표가 이 모델의 값이고, 아래 표는 휴대용 카피루터기 기종군 4종에 공통으로 적용됩니다.

모델명	GALAXY-IP
원산지	터키산
사용전원	220V
소비전력	0.75kW
톱날·커터	엔드밀 ΦD8 / Φd5mm
가공·절단 능력	축 X·Y·Z = 217 / 125 / 130mm
기계크기(mm)	540 × 555 × 640
중량	38kg
제품 상태	주문제작

아래 항목은 위 표의 4종에 공통으로 적용됩니다. 기종별로 달라지는 값은 소비전력 · Z축 구간 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	형판 1:1 복사 라우팅 — 현장 손잡이 구멍 · 잠금장치 홈 추가 가공
자재 고정	본체 일체형 클램프 — 별도 작업대 없이 프로파일에 직접 물림
공구	엔드밀 ΦD8 / Φd5mm
전원	220V — 소비전력 0.75kW(GALAXY-IP · SC-551) · 1.2kW(STAR)
축 구간	X 217 · Y 125 · Z 127mm(STAR) / X 217 · Y 125 · Z 130mm(GALAXY-IP · SC-551)
제품 상태	4기종 전부 주문제작
원산지	터키산 — WTM-HCR-001은 확인 후 알려 드립니다
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일

Real Product

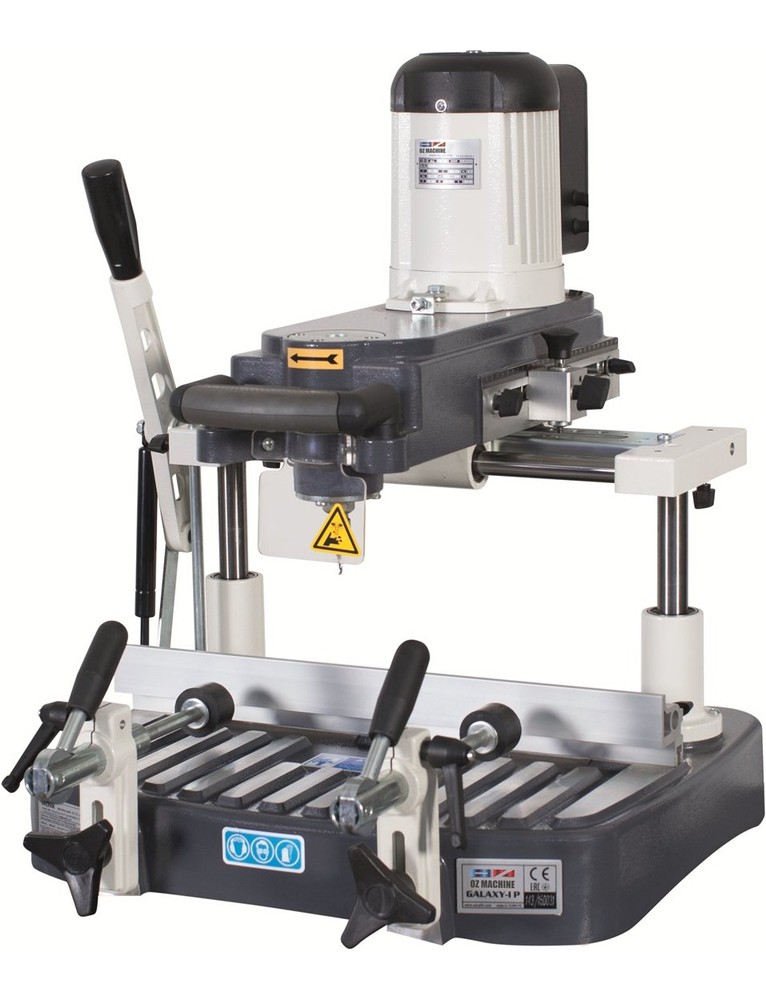

실물 · 대표 기종

휴대용 카피루터기의 실물입니다. 김해 전시장에서 공장용 기종과 크기 차이를 직접 보실 수 있습니다.

STAR — 28kg · 220V 1.2kW · X 217 · Y 125 · Z 127mm

GALAXY-IP — 38kg · 220V 0.75kW · X 217 · Y 125 · Z 130mm

SC-551 — 38kg · 220V 0.75kW · GALAXY-IP 형제 기종

WTM-HCR-001 — 현장용 휴대형

Line-up

휴대용 카피루터기 4종 가운데 이 자리입니다

지금 보고 계신 모델은 GALAXY-IP입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 휴대용 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

STAR

X 217 · Y 125 · Z 127mm

GALAXY-IP

X 217 · Y 125 · Z 130mm

SC-551

X 217 · Y 125 · Z 130mm

WTM-HCR-001

축 X·Y·Z = 300 / 130 / 120mm · 프로파일 폭 130mm ·…

Order & Delivery

주문 · 납기 안내

현장 전원 확인

현장에서 쓰실 전원과 연장선 길이를 알려 주십시오. 0.75kW 기준으로 돌아가는지 함께 확인해 드립니다.
