203. 알루미늄 카피루터기
055-327-4112
055-327-4112
Portable Copy Router Machine
길이 방향 300mm —
현장 기종 가운데 가장 넓습니다
PORTABLE COPY ROUTER WTM-HCR-001 · X 300 · Y 130 · Z 120 mm · 220V 710 W

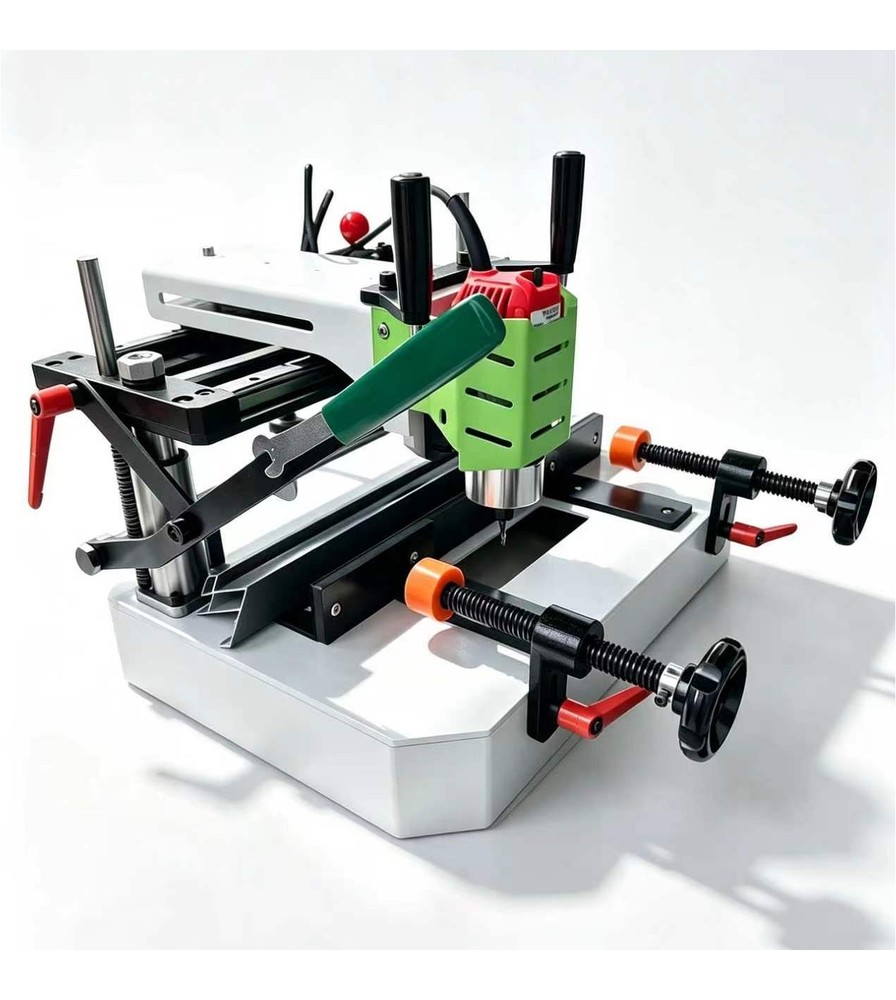

시공 현장에서 알루미늄 문과 창의 잠금장치 구멍, 물빠짐 홈, 경첩 자리를 파는 휴대용 카피루터기입니다. 축 구간은 X 300 · Y 130 · Z 120mm이고 220V 50Hz 710W 전원을 씁니다. 650 × 600 × 600mm · 70kg입니다.
축 X·Y·Z = 300 / 130 / 120mm220V · 710W70kg
이 모델 견적 문의스마트스토어 바로가기
70kg
기계 중량
300mm
X축 구간
120mm
Z축 구간
710W
소비전력
이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-HCR-001에 문의가 많은 세 가지
휴대용 카피루터기 기종군 4종 가운데 WTM-HCR-001만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.
01
길이 방향 300mm — 이 기종군에서 가장 넓은 구간입니다같은 기종군의 다른 세 기종은 217mm입니다. 한 번 물린 자리에서 더 긴 구간을 파실 수 있어, 자재를 옮겨 물리는 횟수가 줄어듭니다.
02
형판을 대고 따라 파므로 좌표를 넣지 않습니다형판 모양을 그대로 복사해 가공합니다. 프로그램을 짜거나 좌표를 입력하는 과정이 없어 현장에서 바로 쓰실 수 있습니다.
03
받는 자재는 프로파일 폭 130mm · 높이 100mm까지입니다이 구간 안에 들어오는 알루미늄 문·창 프로파일을 가공합니다. 커터는 지름 8mm를 쓰고 회전은 10,000~36,000r/min입니다.
Portability & Tooling
형판 복사와 고속 회전으로 현장에서 가공합니다
형판 윤곽을 따라 헤드가 움직이며 자재에 같은 모양을 냅니다. 회전은 10,000~36,000r/min이고 커터는 지름 8mm를 씁니다. 축 구간은 X 300 · Y 130 · Z 120mm이며 받는 자재는 프로파일 폭 130mm · 높이 100mm까지입니다. 크기는 650 × 600 × 600mm, 중량은 70kg, 전원은 220V 50Hz 710W입니다. 같은 기종군의 다른 세 기종(28~38kg)보다 무거우므로 옮기실 거리를 먼저 보셔야 합니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
WTM-HCR-001 제원
위 표가 이 모델의 값이고, 아래 표는 휴대용 카피루터기 기종군 4종에 공통으로 적용됩니다.
| 모델명 | WTM-HCR-001 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 220V 50Hz |
| 소비전력 | 710W |
| 모터 RPM | 10,000~36,000 r/min |
| 톱날·커터 | 커터 지름 8mm |
| 가공·절단 능력 | 축 X·Y·Z = 300 / 130 / 120mm · 프로파일 폭 130mm · 높이 100mm |
| 기계크기(mm) | 650 × 600 × 600 |
| 중량 | 70kg |
| 제품 상태 | 주문제작 |
아래 항목은 위 표의 4종에 공통으로 적용됩니다. 기종별로 달라지는 값은 소비전력 · Z축 구간 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 현장 손잡이 구멍 · 잠금장치 홈 추가 가공 |
| 자재 고정 | 본체 일체형 클램프 — 별도 작업대 없이 프로파일에 직접 물림 |
| 공구 | 엔드밀 ΦD8 / Φd5mm |
| 전원 | 220V — 소비전력 0.75kW(GALAXY-IP · SC-551) · 1.2kW(STAR) |
| 축 구간 | X 217 · Y 125 · Z 127mm(STAR) / X 217 · Y 125 · Z 130mm(GALAXY-IP · SC-551) |
| 제품 상태 | 4기종 전부 주문제작 |
| 원산지 | 터키산 — WTM-HCR-001은 확인 후 알려 드립니다 |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
휴대용 카피루터기의 실물입니다. 김해 전시장에서 공장용 기종과 크기 차이를 직접 보실 수 있습니다.
STAR — 28kg · 220V 1.2kW · X 217 · Y 125 · Z 127mm
GALAXY-IP — 38kg · 220V 0.75kW · X 217 · Y 125 · Z 130mm
SC-551 — 38kg · 220V 0.75kW · GALAXY-IP 형제 기종
WTM-HCR-001 — 현장용 휴대형
Line-up
휴대용 카피루터기 4종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-HCR-001입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 휴대용 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.
STAR
X 217 · Y 125 · Z 127mm
GALAXY-IP
X 217 · Y 125 · Z 130mm
SC-551
X 217 · Y 125 · Z 130mm
WTM-HCR-001
축 X·Y·Z = 300 / 130 / 120mm · 프로파일 폭 130mm ·…
Order & Delivery
주문 · 납기 안내
자재 단면과 운반 조건 확인
가공하실 프로파일의 폭과 높이가 130mm · 100mm 안에 들어오는지 도면으로 확인합니다. 70kg이라 현장까지 옮기실 방법도 함께 정합니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 위치를 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
