CNC Copy Router Machine
구멍 위치를 숫자로 넣어 가공합니다
CNC COPY ROUTER MACHINE · 25 MODELS · X 400-6,000 mm · 18,000 rpm
알루미늄과 PVC 프로파일에 손잡이 구멍, 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 CNC 가공기입니다. 형판을 대고 따라 파는 수동 방식과 달리 가공 위치와 깊이를 숫자로 입력하므로, 같은 창호를 다시 만드실 때 첫 번째와 같은 자리에 같은 구멍이 납니다. X축 400mm 보급형부터 6,000mm 장척형까지 25기종이 있습니다.
CNC 25종X축 400~6,000mm스핀들 최대 18,000rpm1헤드 · 2헤드 · 툴교환
모델 선정 · 견적 문의스마트스토어 바로가기
25종
이 기종군 기종 수
6,000mm
최대 X축 가공 길이
18,000rpm
최대 스핀들 회전
±0.02mm
최고 위치 정밀도
이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치이며, 기종에 따라 달라지는 값은 비교표에 기종별로 적어 두었습니다.
01
같은 창호를 다시 만들 때 구멍 자리가 같습니다가공 위치와 깊이를 숫자로 입력하는 방식이라, 도면을 불러오면 처음 만드실 때와 같은 자리에 같은 구멍이 납니다. 형판을 새로 만들지 않아도 되므로, 창호마다 구멍 자리가 달라지는 주문에서 특히 쓰기 좋습니다.
02
위치 정밀도가 기종에 따라 ±0.15mm에서 ±0.02mm까지 나뉩니다1헤드 표준형 일곱 기종은 ±0.15mm, 이탈리아 스핀들을 쓰는 테이블 회전형 세 기종은 ±0.1mm, 4축 툴교환형 WTMD-CNC-4AXIS-8은 X ±0.05 · Y ±0.03 · Z ±0.02mm입니다. 잠금장치처럼 결합 공차가 좁은 가공을 하실 때는 이 값을 먼저 보셔야 합니다.
03
가공 길이 400mm부터 6,000mm까지 한 기종군 안에서 고르실 수 있습니다짧은 부재만 다루는 공장은 X축 400mm 보급형으로 충분하고, 커튼월 장척재를 다루는 공장은 6,000mm 기종이 필요합니다. WTMM-CNC-6000AB는 6,000mm 베드를 앞뒤 두 구역으로 나눠 각각 따로 작업하실 수도 있습니다.
Drive & Control
3축 서보 이송과 고속 스핀들이 구멍 자리를 정합니다
가공 위치를 X · Y · Z 세 축의 숫자로 넣으면 서보 모터가 그 좌표로 헤드를 옮기고, 스핀들이 최대 18,000rpm으로 회전하며 구멍과 홈을 냅니다. 스핀들 출력은 기종에 따라 2.2kW에서 9kW까지이고, 공구는 ER20 · ER25 콜릿에 물립니다. 자재는 공압 클램프로 눌러 고정하며 공기압력은 기종에 따라 0.5 ~ 0.8MPa(5 ~ 8bar)를 씁니다. 테이블 회전형(WTMD-CNC-3000 계열 · WTMM-CNC-TC 계열)은 자재를 한 번 물린 채 작업대를 -90°에서 +90°까지 돌려 세 면을 이어서 가공합니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고, 구멍 위치와 절단면 상태를 함께 보신 뒤 보내 드립니다.
Supply Journey
공급부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Selection
가공 길이와 헤드 수를 먼저 정하십시오
25기종은 가공 길이(X축), 헤드 수, 공구 교환 방식 세 가지로 나뉩니다. 하루 물량과 다루시는 부재 길이를 알려 주시면 후보를 좁혀 드립니다.
1헤드 표준형 8종 — X축 400 ~ 3,400mm
WTMM-CNC-400 · 800 · 1500 · 2000 · 2500와 확장 베드 WTMZ-CNC-800, 장척 베드 WTMM-CNC-3000-RPM18000입니다. 일곱 기종은 스핀들 0~18,000rpm · 위치 정밀도 ±0.15mm · 공기압력 6~8bar가 같고 소비전력은 2.2 ~ 4.5kW입니다. 여기에 데이터 통신형 WTMM-CNC-2500-T가 함께 들어가는데, 이 한 기종만 X ±0.05 · Y·Z ±0.02mm 정밀도에 소비전력 9.5kW로 사양이 다릅니다. 일반 창호 부재를 다루는 공장이라면 이 여덟 기종 안에서 고르시면 됩니다.
이탈리아 스핀들 · 테이블 회전형 3종 — X축 3,000mm
SKX3-1-CNC-3000 · WTMD-CNC-3000 RPM6000 · WTMD-CNC-3000입니다. 위치 정밀도가 ±0.1mm로 표준형보다 높고, 작업대가 180° 안에서 ±90°까지 돌아가 자재를 다시 물리지 않고 세 면을 가공합니다. 기계 크기는 4,180 × 1,600 × 2,200mm · 중량 1,400kg으로 같습니다.
2헤드형 6종 — 한 자재에 두 공구를 동시에
WTMM-CNC-C800 · C2500 · C3000 · C3500과 WTMD-CNC-1+1-3000 · WTMD-CNC-1X1-3000입니다. 헤드가 둘이라 서로 다른 공구를 물려 한 번에 두 가지 가공을 하거나, 긴 자재를 좌우로 나눠 동시에 파실 수 있습니다. C3000은 워크테이블이 -90°에서 +90°까지 뒤집혀 한 번 물린 채로 세 면을 가공합니다.
장척 · 대형 3종 — X축 6,000mm 이상
WTMM-CNC-6000AB는 6,000mm 베드를 0~3,000mm와 3,000~6,000mm 두 구역으로 나눠 동시 작업과 개별 작업을 모두 지원하고 클램프를 8세트 씁니다. WTMD-CC-1X1-6000은 X 6,000 · Y 350 · Z 330mm를 ±0.05mm로 가공합니다. GARNET-XS-3000은 Φ550mm 톱날이 함께 달린 3+1축 머시닝센터로, 절단과 가공을 한 대에서 하는 14,423mm 베드 장비입니다.
툴교환 · 복합 5종 — 공구를 자동으로 바꿉니다
WTMD-CNC-4AXIS-8은 6스테이션 자동 공구교환에 4축 구동이고 정확도는 X±0.05 · Y±0.03 · Z±0.02mm입니다. WTMM-CNC-TC-2400 · TC-3000은 작업대 회전으로 세 면을 가공하는 툴교환형이며, WTM-CNC-2HE_3000은 독립 듀얼헤드로 양단 엔드밀링과 카피루팅을 함께 합니다. WTM-CNC-1200-RL은 스핀들 3.5kW와 레이저 1.5kW를 한 대에 얹은 복합기입니다.
🔴 주문 전 확정 사항 — 프로파일 단면과 파실 구멍 도면
같은 CNC 기종이라도 쓰시는 프로파일 단면과 파실 구멍 모양에 따라 공구와 클램프를 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 공구 규격을 알려 드립니다.
형판을 쓰는 방식이 더 맞으실 수도 있습니다
같은 구멍을 계속 파시는 공장은 도면 입력보다 형판을 대고 따라 파는 쪽이 준비 시간이 짧습니다. 2헤드 수동 카피루터기와 1헤드 카피루터기를 함께 보십시오. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Model Line-up
CNC 카피루터기 25종 한눈에 비교
가공 길이와 헤드 수로 다섯 묶음으로 나눴습니다. 값은 각 기종 제원표에 적힌 그대로이며, 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.
| # | 모델 | 가공 범위 · 정밀도 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 1헤드 표준형 — X축 400 ~ 3,400mm | ||||
 | 1 | WTMM-CNC-400 | X 400 · Y 150(300) · Z 150mm (±0.15mm) | 380V · 1,200×1,000×1,800 · 200kg · 국내산 |
 | 2 | WTMM-CNC-800 | X 800 · Y 150 · Z 120mm (±0.15mm) | 380V · 1,500×1,500×2,000 · 700kg · 국내산 |
 | 3 | WTMZ-CNC-800 | X 800 · Y 100 · Z 120mm (±0.15mm) | 380V · 2,000×1,500×2,000 · 700kg · 국내산 |
 | 4 | WTMM-CNC-1500 | X 1,500 · Y 150 · Z 120mm (±0.15mm) | 380V · 2,000×1,600×2,000 · 850kg · 국내산 |
 | 5 | WTMM-CNC-2000 | X 1,500 · Y 150 · Z 120mm (±0.15mm) | 380V · 2,400×1,600×2,000 · 850kg · 국내산 |
 | 6 | WTMM-CNC-2500 | X 2,500 · Y 150 · Z 120mm (±0.15mm) | 380V · 2,900×1,800×2,000 · 1,250kg · 국내산 |
 | 7 | WTMM-CNC-2500-T | X 2,500 · Y 350 · Z 300mm (X ±0.05 · Y·Z ±0.02mm) | 중국산 |
 | 8 | WTMM-CNC-3000-RPM18000 | X 2,500 · Y 150 · Z 120mm (±0.15mm) | 380V · 3,400×1,800×2,000 · 1,400kg · 국내산 |
| 이탈리아 스핀들 · 테이블 회전형 — X축 3,000mm | ||||
 | 9 | SKX3-1-CNC-3000 | X 3,000 · Y 500 · Z 350mm (±0.1mm) | 380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산 |
 | 10 | WTMD-CNC-3000 RPM6000 | X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90° | 380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산 |
 | 11 | WTMD-CNC-3000 | X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90° | 380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산 |
| 2헤드형 — 공구 2종 동시 · 좌우 분할 | ||||
 | 12 | WTMM-CNC-C800 | X 850 · Y 100 · Z 100mm (±0.15mm) | 380V · 1,800×1,500×2,000 · 600kg · 중국산 |
 | 13 | WTMM-CNC-C2500 | X 3,000 · Y 150 · Z 150mm (±0.15mm) | 380V · 4,400×1,500×2,000 · 1,500kg · 국내산 |
 | 14 | WTMM-CNC-C3000 | X 3,000 · Y 400 · Z 300mm · 테이블 ±90° 플립 | 380V · 4,270×1,800×2,300 · 1,700kg · 중국산 |
 | 15 | WTMM-CNC-C3500 | 경첩 홈 · 손잡이 · 잠금장치 · 피스구멍 가공 | 380V 3상 60Hz · 4,000×1,500×1,800 |
| 16 | WTMD-CNC-1+1-3000 | X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90° | 380V 60Hz · 4,180×1,600×2,200 · 2,500kg · 중국산 |
 | 17 | WTMD-CNC-1X1-3000 | X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90° | 380V 60Hz · 4,180×1,600×2,200 · 2,500kg · 국내산 |
| 장척 · 대형 — X축 6,000mm 이상 | ||||
 | 18 | WTMM-CNC-6000AB | X 6,000 · Y 420 · Z 300mm · AB 2존 · 클램프 8세트 | 380V 60Hz · 약 7,000×1,700×1,970 · 약 2,000kg |
 | 19 | WTMD-CC-1X1-6000 | X 6,000 · Y 350 · Z 330mm (±0.05mm) | 380V 3상 60Hz |
 | 20 | GARNET-XS-3000 | 절단 X 3,000 · Y 300 · Z 265mm · 톱날 Φ550mm | 380V · 14,423×1,975×3,008 · 약 3,000kg · 터키산 |
| 툴교환 · 복합 | ||||
 | 21 | WTMD-CNC-4AXIS-8 | X 3,000 · Y 510 · Z 300mm (X ±0.05 · Z ±0.02mm) | 380V 3상 60Hz · 2,800×1,800×2,200 · 2,500kg |
 | 22 | WTMM-CNC-TC-2400 | X 2,400 · Y 200 · Z 180mm · 테이블 ±90° | 380V 3상 50Hz · 2,800×1,800×2,200 · 1,500kg · 중국산 |
 | 23 | WTMM-CNC-TC-3000 | X 2,400 · Y 200 · Z 180mm · 테이블 ±90° | 380V 3상 50Hz · 2,800×1,800×2,200 · 1,500kg · 중국산 |
 | 24 | WTM-CNC-2HE_3000 | 독립 듀얼헤드 · 최대 3,000mm · 양단 가공 | 380V 3상 60Hz |
 | 25 | WTM-CNC-1200-RL | X 1,200 · Y 300 · Z 280mm · 테이블 ±90° 플립 | 380V 50Hz (주문 사양 가능) · 1,400×1,500×2,000 · 700kg · 중국산 |
· 가공 범위는 X · Y · Z 세 축의 이동 거리이고, 괄호 안 값은 위치 정밀도입니다. · 전 기종 380V 전원이 필요합니다. · 전원 · 크기 · 중량 칸이 빈 기종은 제원표에 그 값이 적혀 있지 않은 기종이라, 확인되는 대로 채웁니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임 |
|---|---|
| 가공 방식 | X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍 |
| 스핀들 | 최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW |
| 공구 척 | ER20 · ER25 콜릿 — 엔드밀 · 드릴 |
| 자재 고정 | 공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별) |
| 전원 | 380V — 소비전력은 기종별 2.2 ~ 15kW |
| 위치 정밀도 | ±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형) |
| 원산지 | 기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일커튼월 프레임
Real Product
실물 · 대표 기종
CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

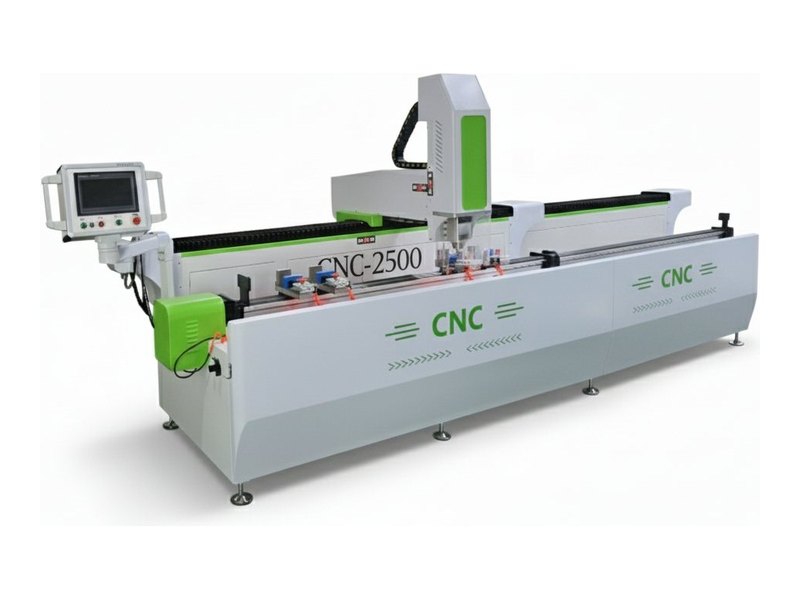

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

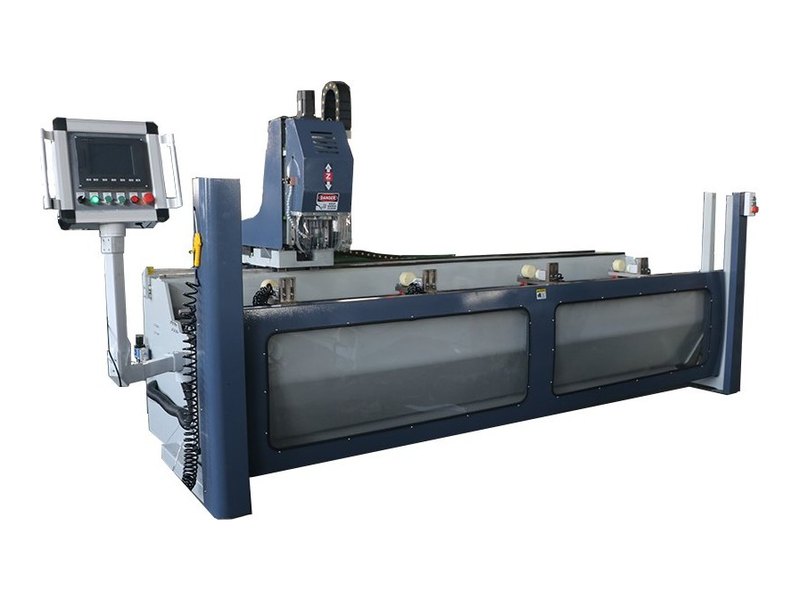

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

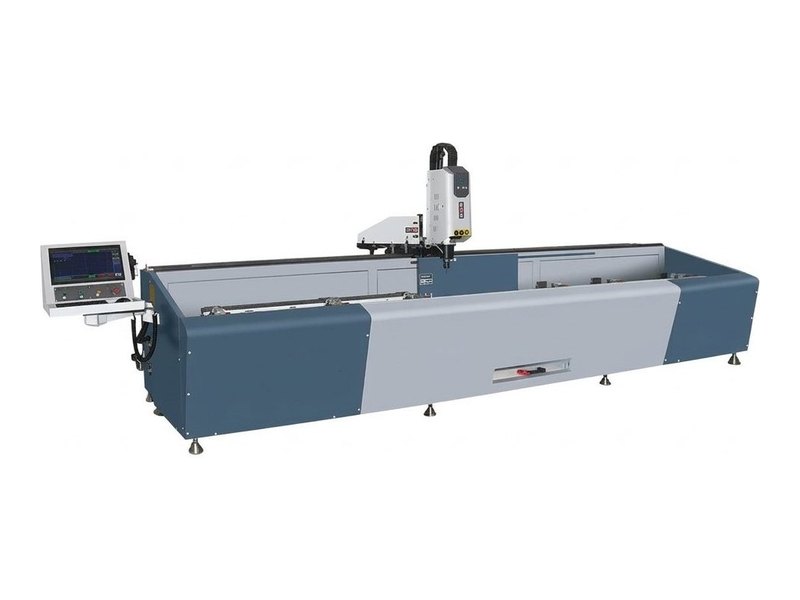

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

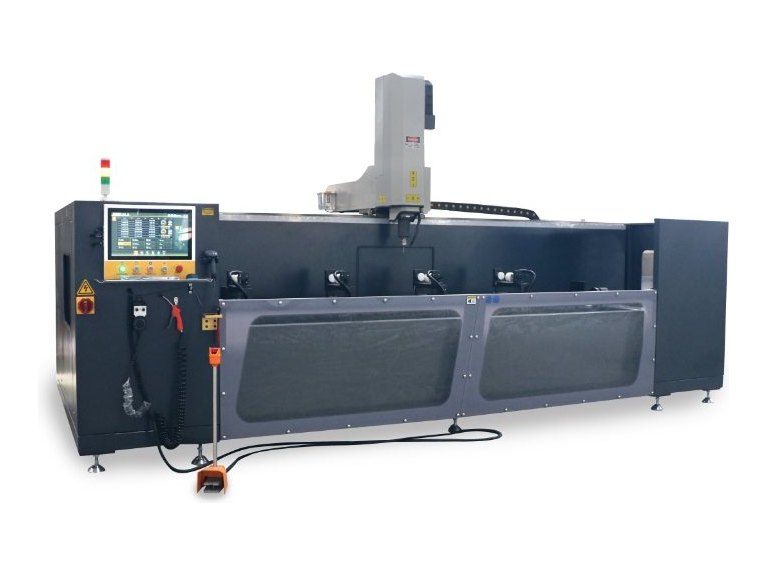

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션
Series Line-up
알루미늄 카피루터기 다섯 기종군
카피루터기는 가공 방식과 헤드 수에 따라 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
CNC 카피루터기
25종 · 도면 입력 가공 · X축 400~6,000mm · 1헤드 · 2헤드 · 툴교환
3축 카피루터기
1종 · 두 벌의 축 구간 · 드릴링 겸용 · 290kg
2헤드 · 다축 카피루터기
3종 · 형판 1:1 복사 가공 · 가공범위 290 × 90mm · 5,000r/min
1헤드 카피루터기
9종 · 가공범위 220 × 108 ~ 600 × 108mm · 103 ~ 250kg
휴대용 카피루터기
4종 · 28 ~ 38kg · 220V · 현장에서 들고 쓰는 기종
Order & Delivery
주문 · 납기 안내
모델 선정
다루시는 부재 길이와 하루 물량, 파실 구멍 도면, 공장에서 낼 수 있는 설치 면적과 전원 용량을 알려 주시면 25기종 중 후보를 세 기종 정도로 좁혀 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 위치와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
380V 전원과 설치 면적, 공압 배관을 준비해 주시면 설치 후 첫 가공 원점 세팅까지 함께 진행합니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
