CNC Copy Router Machine

루터와 레이저를
한 대에 얹었습니다

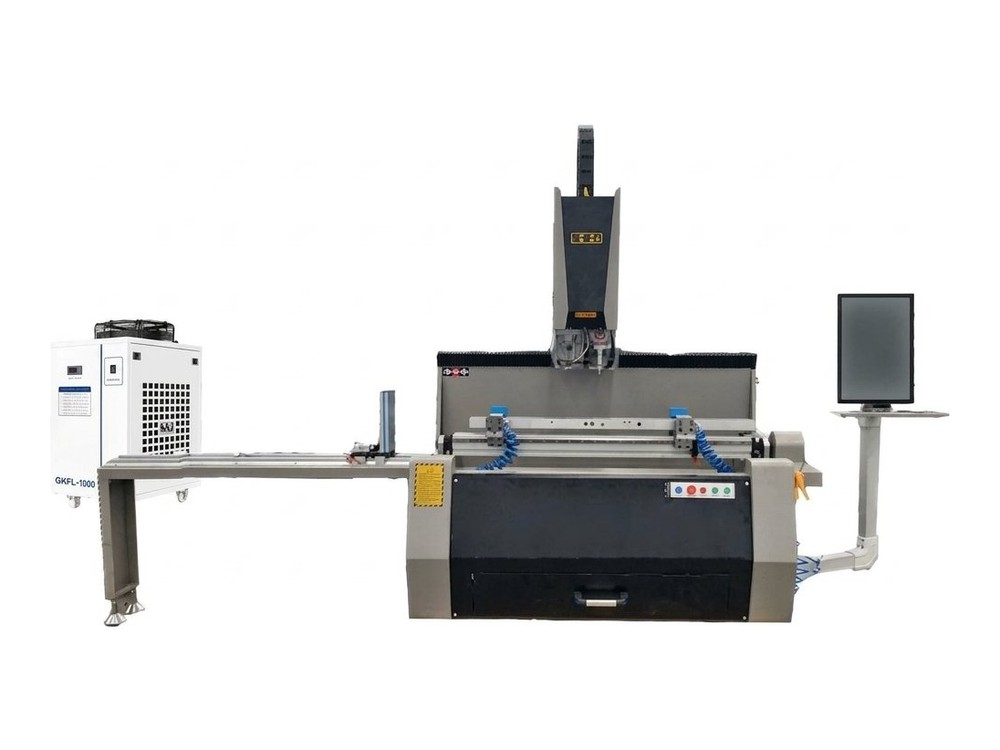

CNC 3-AXIS ROUTER + LASER WTM-CNC-1200-RL · 3.5 kW SPINDLE + 1.5 kW LASER

가공 스핀들 3.5kW와 레이저 1.5kW를 한 대에 얹어 자동으로 바꿔 쓰는 복합기입니다. 드릴과 밀링, 레이저 절단을 설비를 옮기지 않고 이어서 합니다. 축 구간 X 1,200 · Y 300 · Z 280mm, 총 7.25kW, 700kg입니다.

X1,200 / Y300 / Z280mm총 7.25kW · 380VER25 x Φ8 척

이 모델 견적 문의 스마트스토어 바로가기

1,200mm

X축 구간

3.5kW

스핀들 출력

1.5kW

레이저 출력

700kg

기계 중량

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-CNC-1200-RL에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTM-CNC-1200-RL만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

드릴·밀링과 레이저 절단을 한 대에서 바꿔 씁니다두 공정을 따로 두면 부재를 설비 사이로 옮겨야 합니다. 한 대에서 자동으로 바뀌므로 라인이 차지하는 자리와 옮기는 공수가 함께 줄어듭니다.

고압 공기 0.8~1.3 MPa가 절단면 찌꺼기를 밀어냅니다레이저로 자르면 녹은 금속이 절단면에 남습니다. 전용 고압 펌프로 그 자리에서 밀어내므로 자른 뒤 다듬는 손질이 줄어듭니다.

가공 원점을 적외선으로 눈으로 확인하고 넣습니다자재를 올리고 원점이 맞는지 보고 시작하실 수 있습니다. 첫 장을 잘못 가공해 버리는 일이 줄어듭니다.

Drive & Control

스핀들과 레이저를 자동으로 바꿔 씁니다

3.5kW 전기 스핀들과 1.5kW 레이저가 한 대에 있고 공정에 따라 자동으로 바뀝니다. 스핀들은 18,000r/min으로 돌고 공구는 ER25 콜릿에 지름 8mm를 물립니다. 작업대는 좌우 90도까지 뒤집혀 한 번 물린 자재의 세 면을 가공합니다. 축 구간은 X 1,200 · Y 300 · Z 280mm이고 받는 자재는 폭 110mm · 높이 130mm 범위입니다. 총 소비전력은 7.25kW, 크기는 1,400 × 1,500 × 2,000mm, 중량은 700kg, 전원은 380V 50Hz입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTM-CNC-1200-RL 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTM-CNC-1200-RL
원산지	중국산
사용전원	380V / 50Hz (주문 사양 가능)
소비전력	총 7.25kW (스핀들 3.5kW + 레이저 1.5kW)
모터 RPM	18,000 rpm (전기 스핀들)
톱날·커터	ER25 x Φ8 (콜릿 척)
가공·절단 능력	X축 1,200mm / Y축 300mm / Z축 280mm / 가공 범위 110(W) x 130(H)mm / 워크테이블 -90° ~ +90° 플립
기계크기(mm)	1400 × 1500 × 2000
중량	700kg

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-CNC-1200-RL입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
