창호종합기계CHANGHO INC

203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

경첩 홈 전용으로
맞춘 2헤드 구성

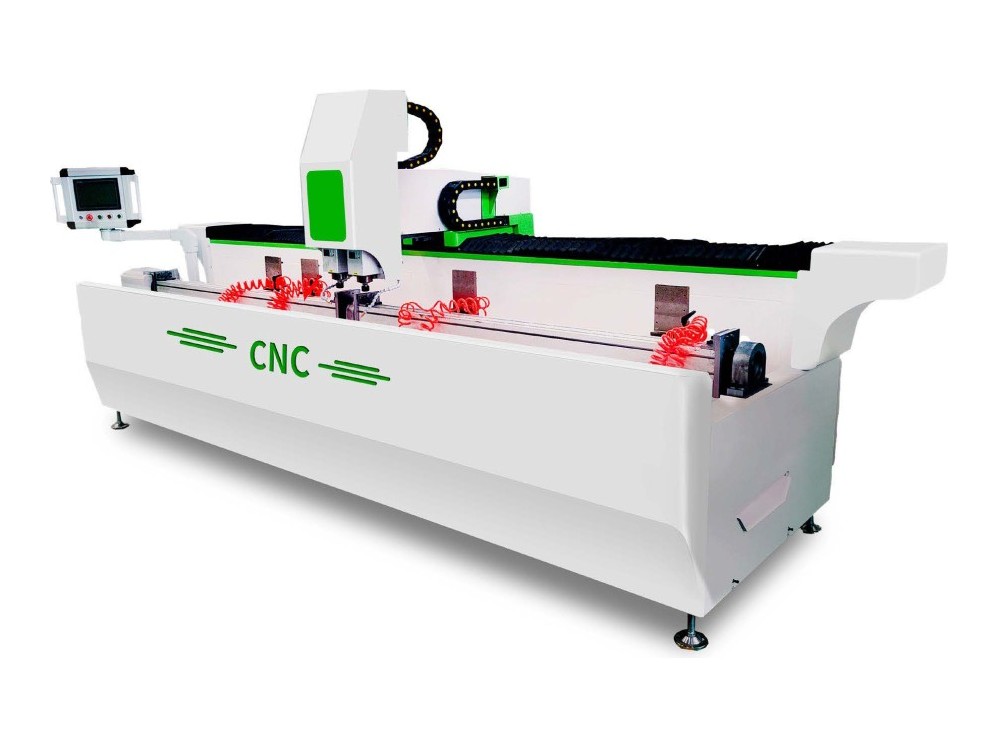

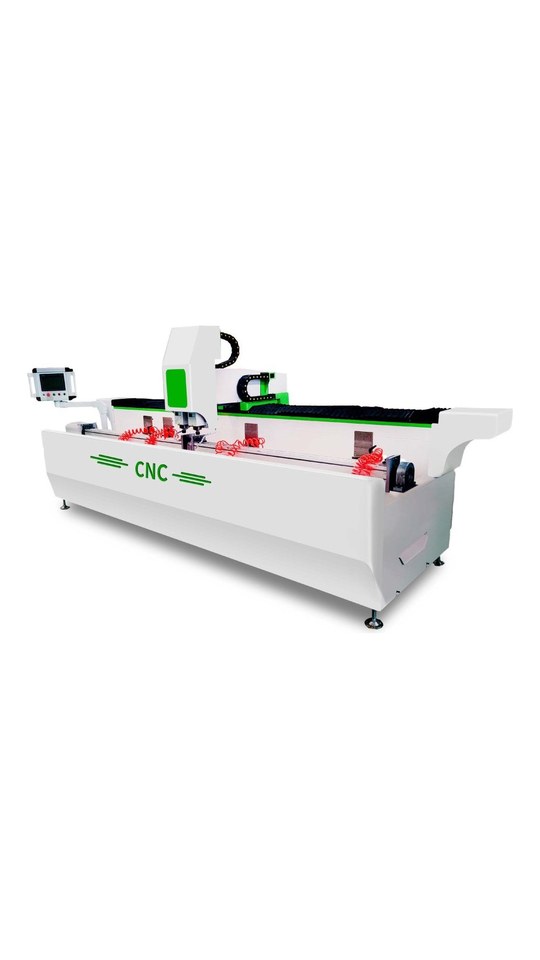

CNC 3-AXIS TWIN-HEAD HINGE ROUTER WTMM-CNC-C3500 · AL · uPVC

알루미늄과 PVC 프로파일의 경첩 홈을 파는 데 맞춘 2헤드 CNC 루터 가공기입니다. 손잡이 구멍과 잠금장치 자리, 피스 구멍도 같은 기계에서 처리합니다. 전원은 380V 3상 60Hz, 공기압력 0.6~0.8 MPa, 크기 4,000 × 1,500 × 1,800mm입니다.

경첩(Hinge) 홈가공 전용3축 2헤드 듀얼 스핀들380V 3상 60Hz

이 모델 견적 문의 스마트스토어 바로가기

380V

사용 전원

0.6~0.8MPa

공기압력

4,000mm

기계 길이

1,800mm

기계 높이

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMM-CNC-C3500에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTMM-CNC-C3500만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

경첩 홈 가공에 맞춘 구성입니다알루미늄과 PVC 프로파일의 경첩 홈을 파는 작업을 기준으로 잡힌 기종입니다. 경첩이 들어가는 자리가 정해져 있는 창호를 반복해 만드시는 라인에 맞습니다.

손잡이 구멍과 잠금장치 자리, 피스 구멍도 함께 팝니다경첩 홈만 파는 기계가 아니라 창호 하드웨어가 들어가는 자리를 한 대에서 처리합니다. 부재를 여러 설비 사이로 옮기지 않으셔도 됩니다.

헤드 둘이 동시에 움직입니다두 스핀들이 함께 가공하므로 한 부재에 가공이 여러 군데 들어가는 작업에서 사이클이 짧아집니다.

Drive & Control

경첩 홈 전용 구성과 2헤드 동시 가공입니다

알루미늄과 PVC 프로파일의 경첩 홈, 손잡이 구멍, 잠금장치 자리, 피스 구멍을 세 축 제어로 가공합니다. 헤드는 둘이며 두 스핀들이 동시에 움직입니다. 전원은 380V 3상 60Hz, 공기압력은 0.6~0.8 MPa, 크기는 4,000 × 1,500 × 1,800mm입니다. 제원표에 소비전력과 중량, 원산지가 적혀 있지 않아 확인되는 대로 채웁니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTMM-CNC-C3500 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTMM-CNC-C3500
사용전원	380V / 3상 / 60Hz
공기압력	0.6~0.8MPa
가공 능력	경첩 홈가공·손잡이 타공·잠금장치·피스구멍 CNC가공
기계크기(mm)	4000 × 1500 × 1800

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMM-CNC-C3500입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
