203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

Z축 500mm —
깊은 홈까지 내려갑니다

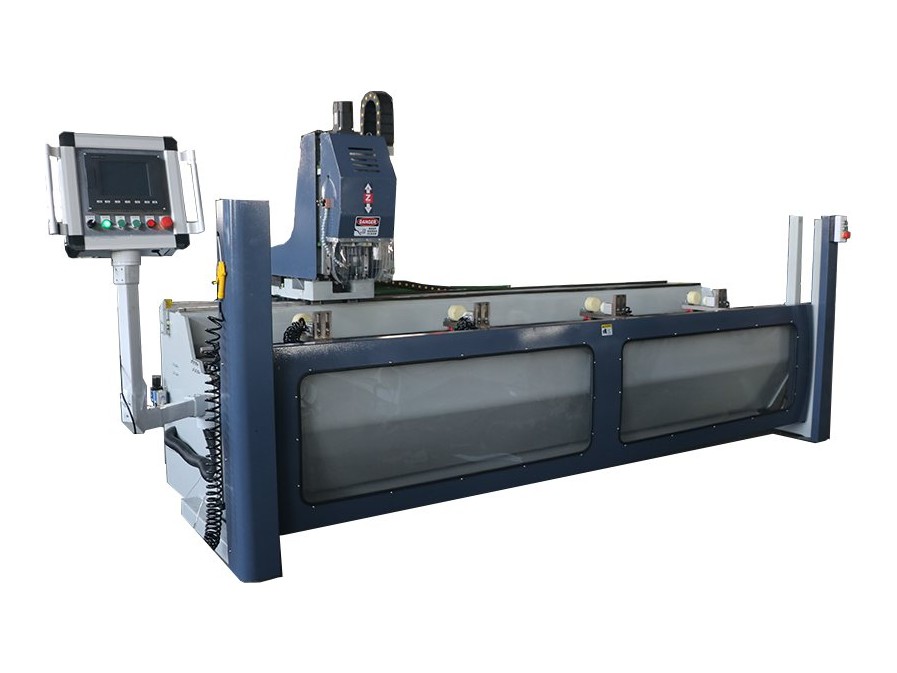

CNC 3-AXIS ROUTER WTMD-CNC-3000 · Z 500 mm · ±0.1 mm · TABLE ROTATION

위아래 구간이 500mm로 이 기종군에서 가장 깊은 CNC 루터 가공기입니다. 두꺼운 알루미늄과 구리 프로파일의 깊은 홈까지 한 대에서 가공합니다. 축 구간 X 3,000 · Y 300 · Z 500mm, 반복 정밀도 ±0.1mm, 이탈리아산 스핀들 4.5kW · 18,000r/min입니다.

X3,000 / Y300 / Z500mm이탈리아산 스핀들 18,000 rpm반복정밀도 ±0.1mm

이 모델 견적 문의 스마트스토어 바로가기

3,000mm

X축 구간

500mm

Z축 구간

±0.1mm

반복 정밀도

4.5kW

스핀들 출력

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMD-CNC-3000에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTMD-CNC-3000만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

Z축 500mm — 깊은 홈과 주머니 모양까지 팝니다위아래 이동 구간이 깊어 두꺼운 프로파일의 깊은 홈을 한 대에서 처리합니다. 얕은 기종에서 두 번 나눠 파던 자리를 한 번에 내려가실 수 있습니다.

반복 정밀도 ±0.1mm — 일반 기종의 ±0.15mm보다 조밀합니다커튼월 부재처럼 결합 공차가 좁은 자리를 파실 때 보셔야 할 값입니다. 같은 도면을 다시 불러도 자리가 이 범위 안에서 다시 납니다.

작업대가 좌우 90도까지 돌아 세 면을 이어서 팝니다자재를 다시 물리지 않고 각도만 바꿉니다. 다시 물릴 때 생기는 자리 어긋남과 그 시간이 함께 줄어듭니다.

Drive & Control

깊은 Z축 500mm와 작업대 회전을 함께 씁니다

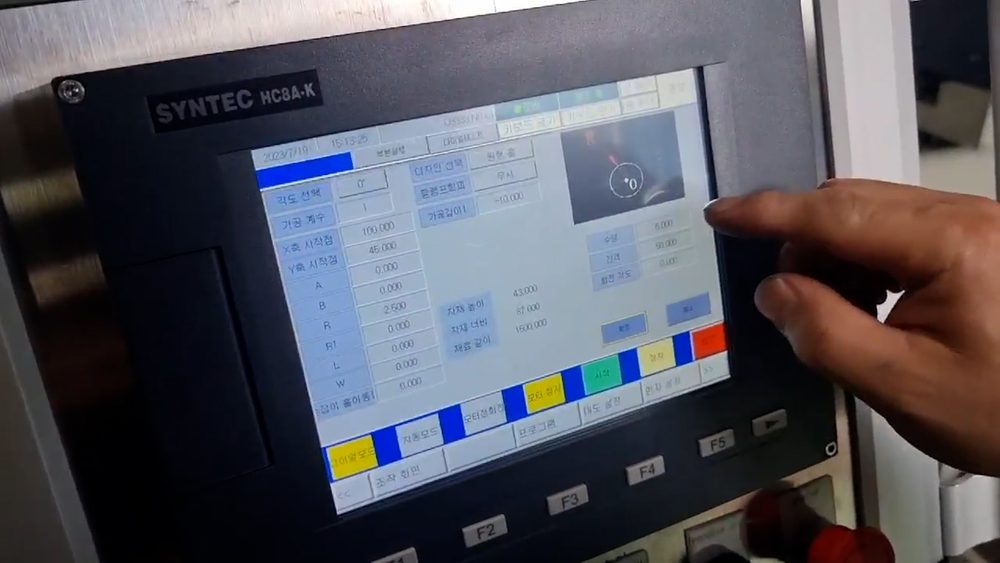

가공 위치를 세 축의 숫자로 넣으면 그 좌표로 헤드가 움직입니다. 이탈리아산 4.5kW 전기 스핀들이 18,000r/min으로 돌고, 축 구간은 X 3,000 · Y 300 · Z 500mm, 반복 정밀도는 ±0.1mm입니다. 작업대는 180도 범위 안에서 좌우 90도까지 돌아 세 면을 이어서 가공합니다. 공기압력 6~8 bar, 크기 4,180 × 1,600 × 2,200mm, 중량 1,400kg, 전원 380V 60Hz입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTMD-CNC-3000 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTMD-CNC-3000
원산지	중국산
사용전원	380V 60Hz
소비전력	4.5kW [Italy]
모터 RPM	스핀들 18,000 rpm
공기압력	6~8 bar
가공·절단 능력	X축 3000 / Y축 300 / Z축 500mm (±0.1mm) / 테이블 180° 내 ±90° 회전
기계크기(mm)	4180 × 1600 × 2200
중량	1400kg

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

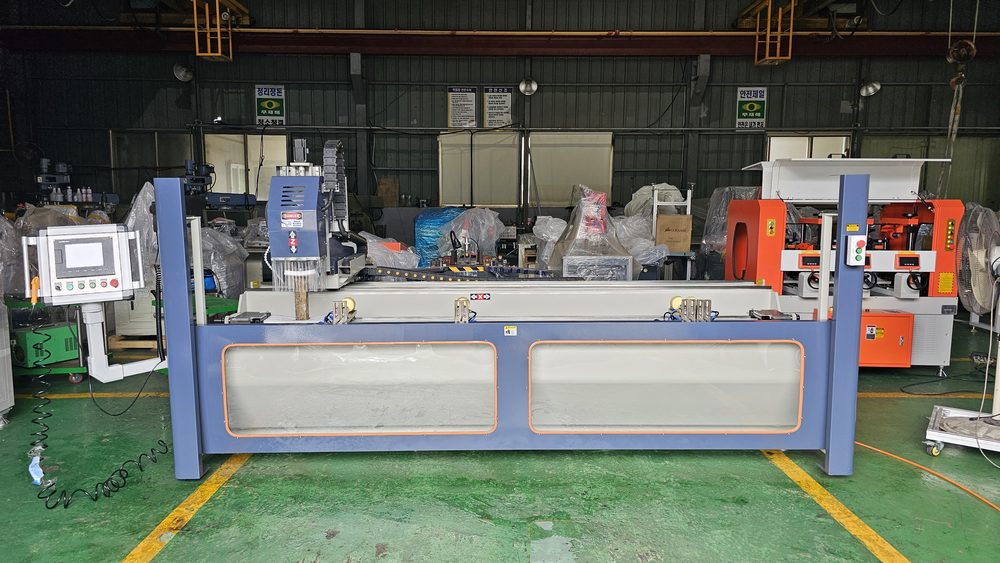

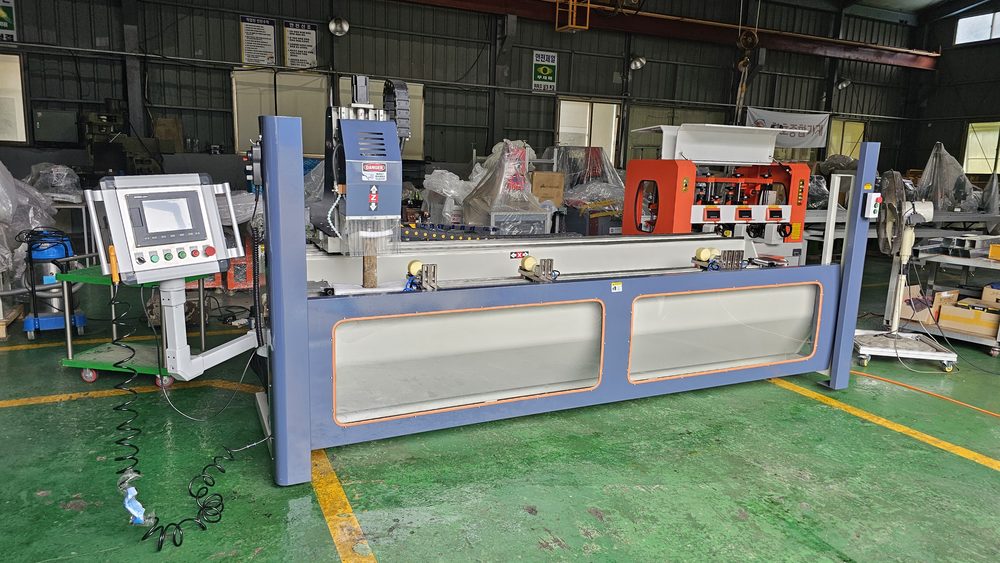

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMD-CNC-3000입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
