203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

헤드 둘을
숫자 입력만으로 씁니다

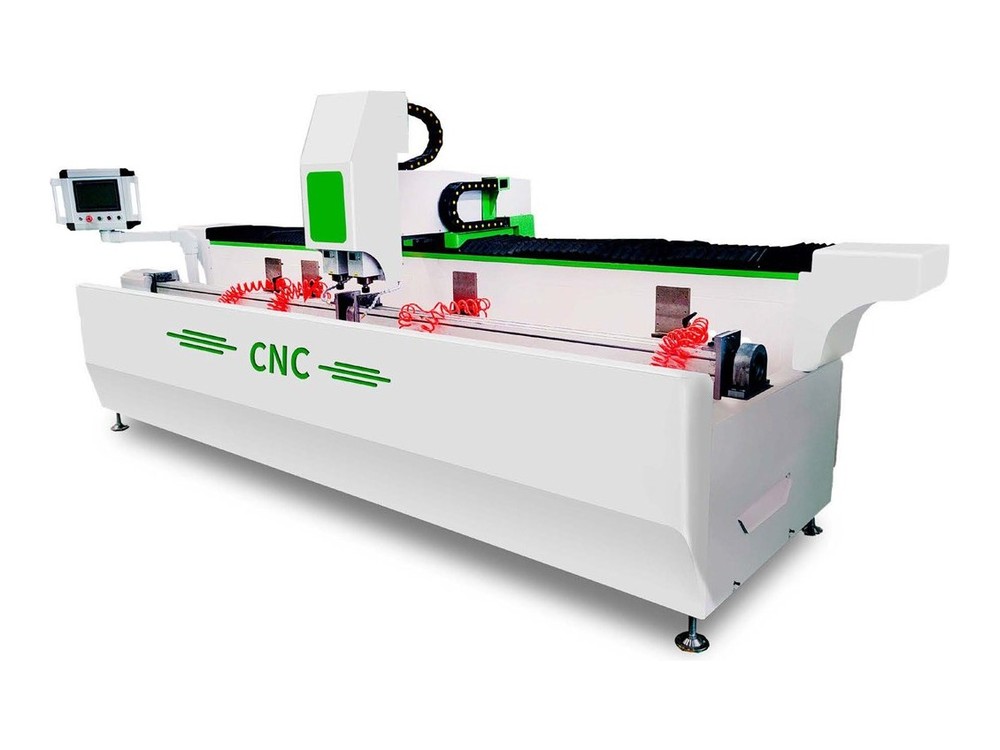

TWIN-HEAD CNC ROUTER WTMM-CNC-C2500 · PRESET INPUT · 4,400 mm BED

2헤드 동시 가공을 숫자 입력 방식으로 쓰는 CNC 루터 가공기입니다. 프로그램을 따로 짜지 않아도 됩니다. 베드는 4,400mm로 길고 축 구간은 X 3,000 · Y 150 · Z 150mm, 스핀들 3.5kW 두 기, 1,500kg입니다.

Y150 / Z150mm스핀들 3.5kW × 2반복정밀도 ±0.15mm

이 모델 견적 문의 스마트스토어 바로가기

3,000mm

X축 구간

4,400mm

베드 길이

3.5kW

헤드당 출력

1,500kg

기계 중량

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMM-CNC-C2500에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTMM-CNC-C2500만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

2헤드 가공을 숫자 입력만으로 씁니다프로그램을 짤 사람을 따로 두지 않아도 두 헤드 동시 가공을 그대로 쓰실 수 있습니다. 설비를 늘리면서 인력을 함께 늘리지 않아도 되는 구성입니다.

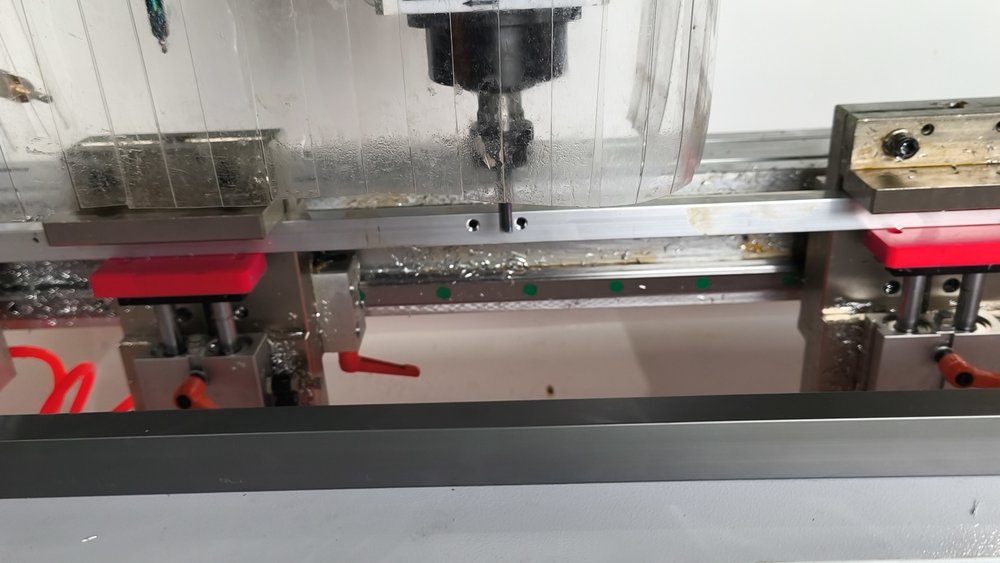

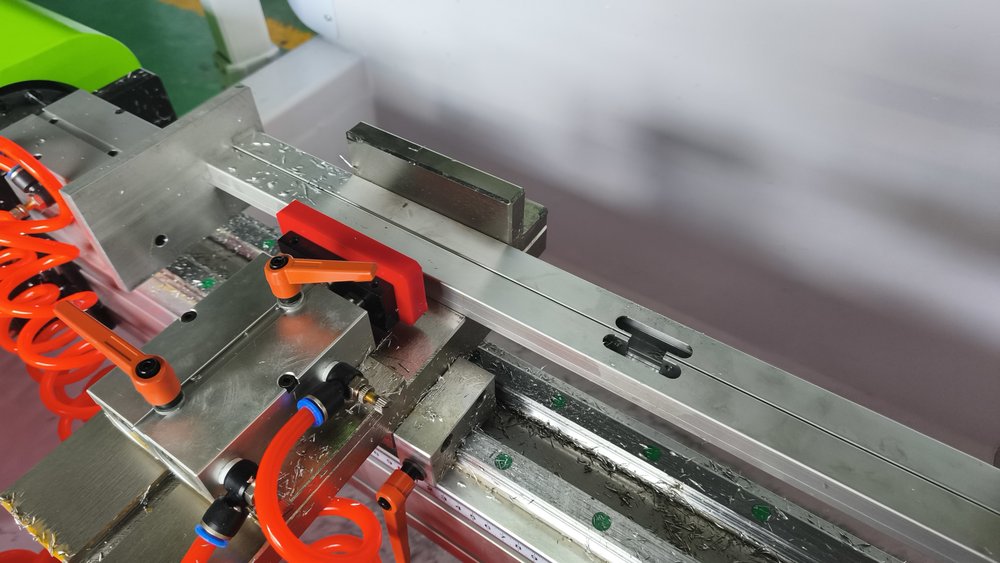

구멍 가공과 엔드밀 가공을 이어서 합니다자리 세기와 엔드밀 가공이 한 몸으로 붙어 있어, 부재 하나를 두 설비 사이로 옮기지 않고 처리하실 수 있습니다.

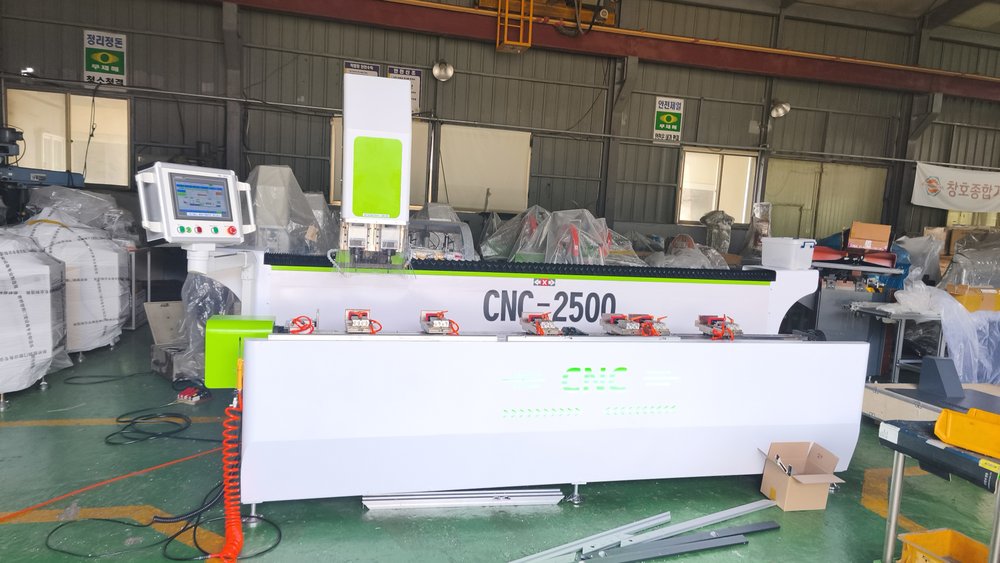

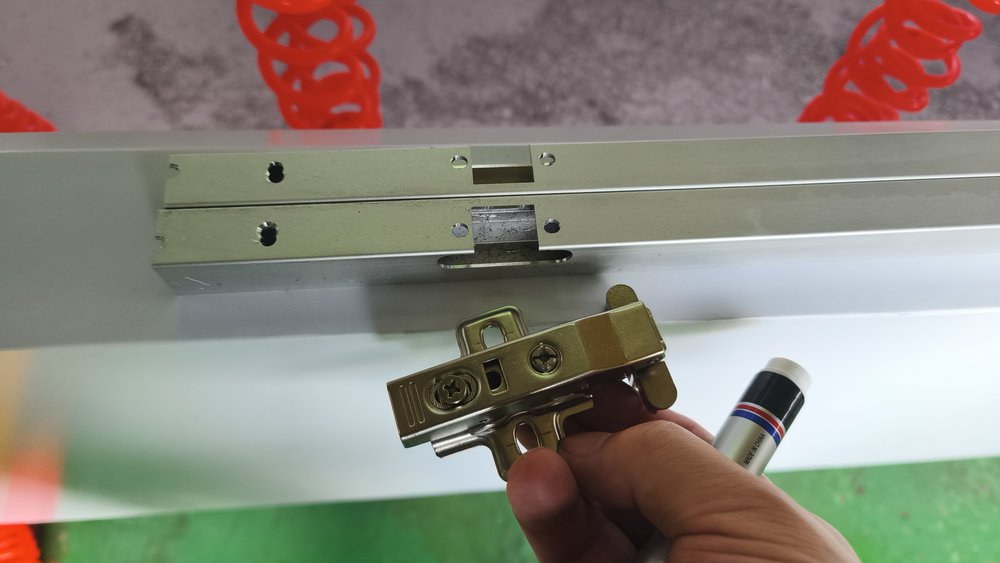

베드 4,400mm · 1,500kg — 긴 프레임을 한 번에 물립니다진열장 프레임처럼 긴 부재를 나누지 않고 한 번에 물립니다. 나눠 물릴 때 생기는 자리 밀림이 없습니다.

Drive & Control

프리셋 입력과 스핀들 두 기를 함께 씁니다

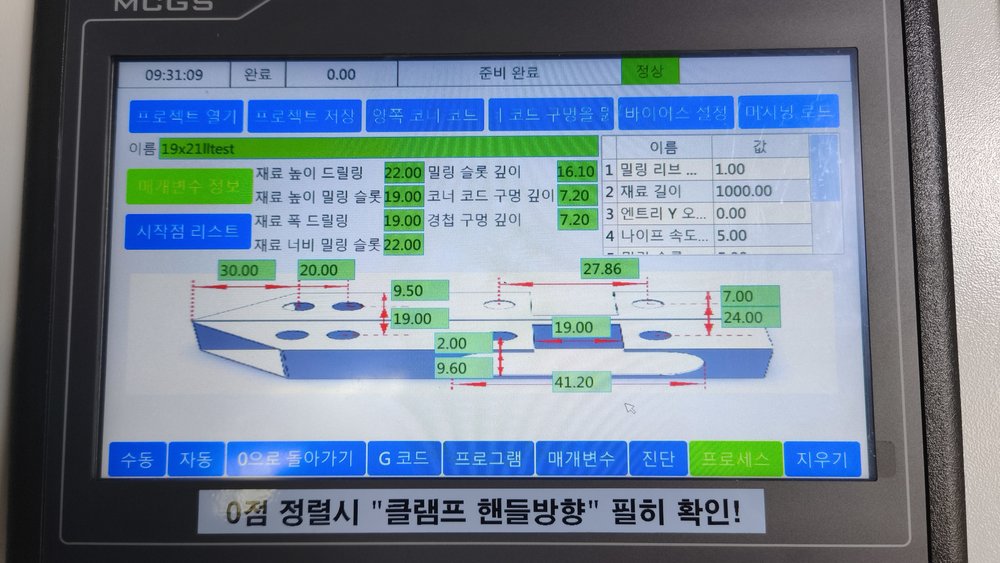

가공 위치를 정해진 칸에 숫자로 넣으면 두 헤드가 그 좌표로 움직입니다. 3.5kW 전기 스핀들 두 기가 0~18,000r/min으로 돌고 프로파일은 세워 고정합니다. 축 구간은 X 3,000 · Y 150 · Z 150mm, 반복 정밀도는 ±0.15mm입니다. 공기압력 6~8 bar, 크기 4,400 × 1,500 × 2,000mm, 중량 1,500kg, 전원 380V입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

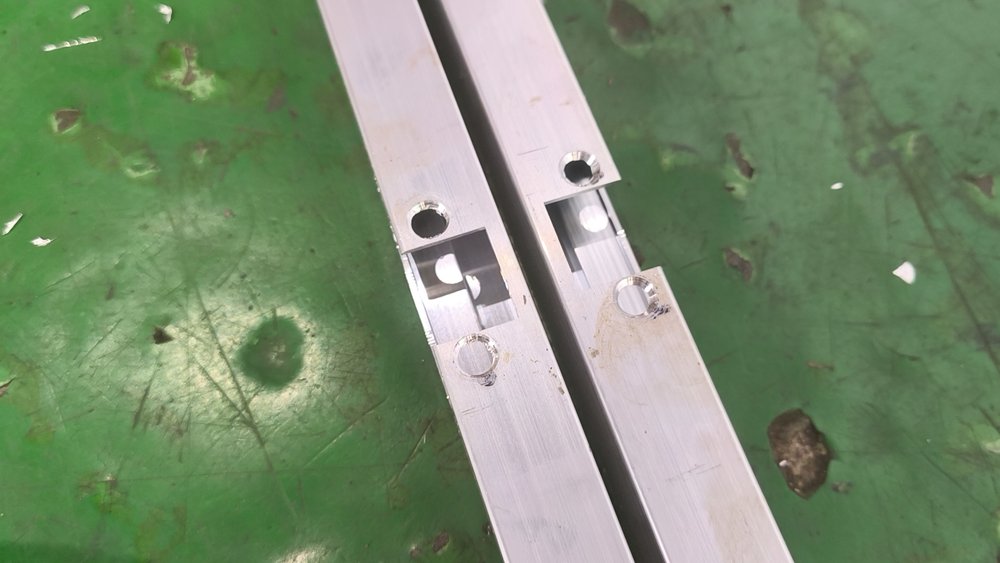

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTMM-CNC-C2500 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTMM-CNC-C2500
원산지	국내산
사용전원	380V
소비전력	스핀들 3.5kW × 2
모터 RPM	스핀들 0~18,000 rpm
공기압력	6~8 bar
가공·절단 능력	X축 3000 / Y축 150 / Z축 150mm (±0.15mm)
기계크기(mm)	4400 × 1500 × 2000
중량	1500kg

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임

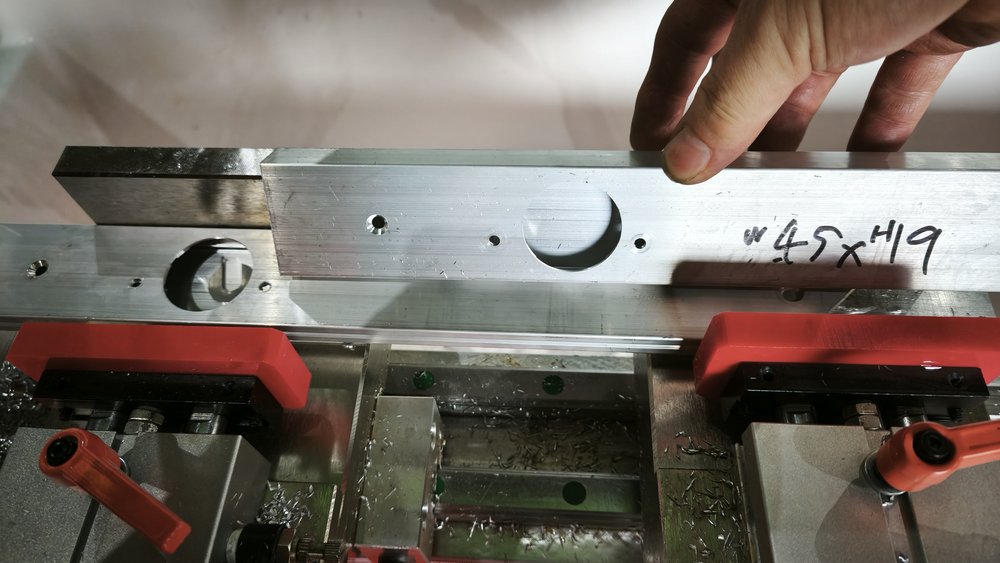

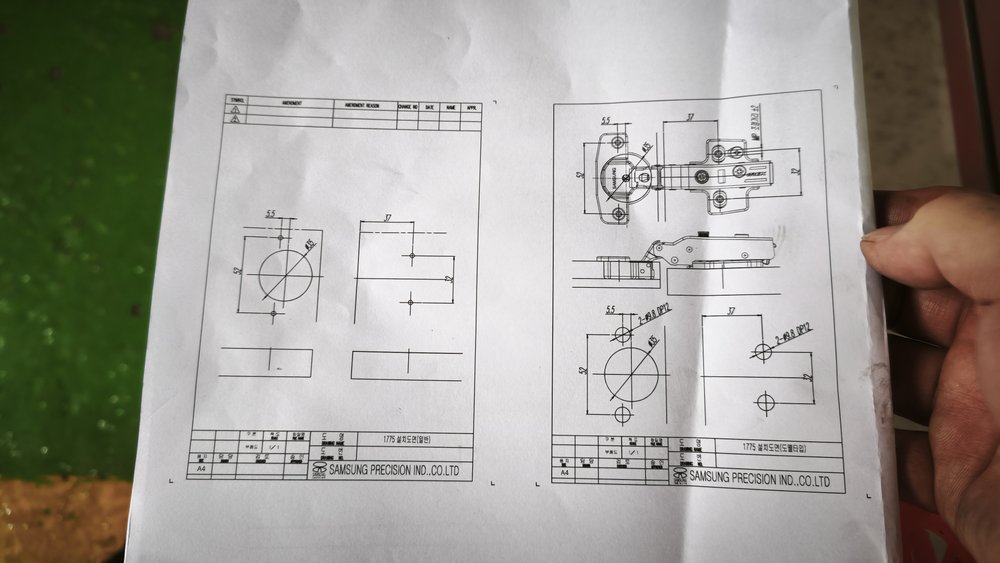

가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴

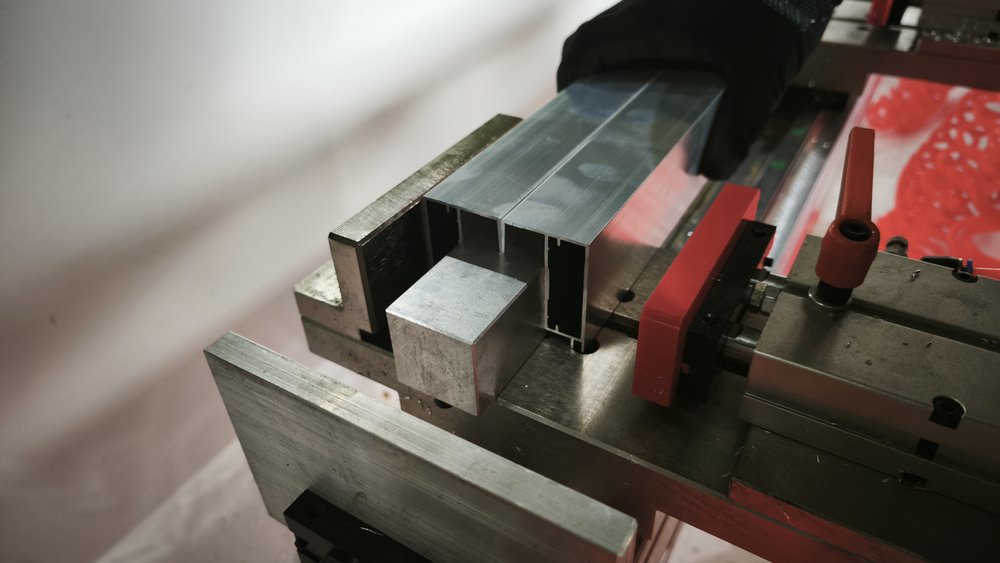

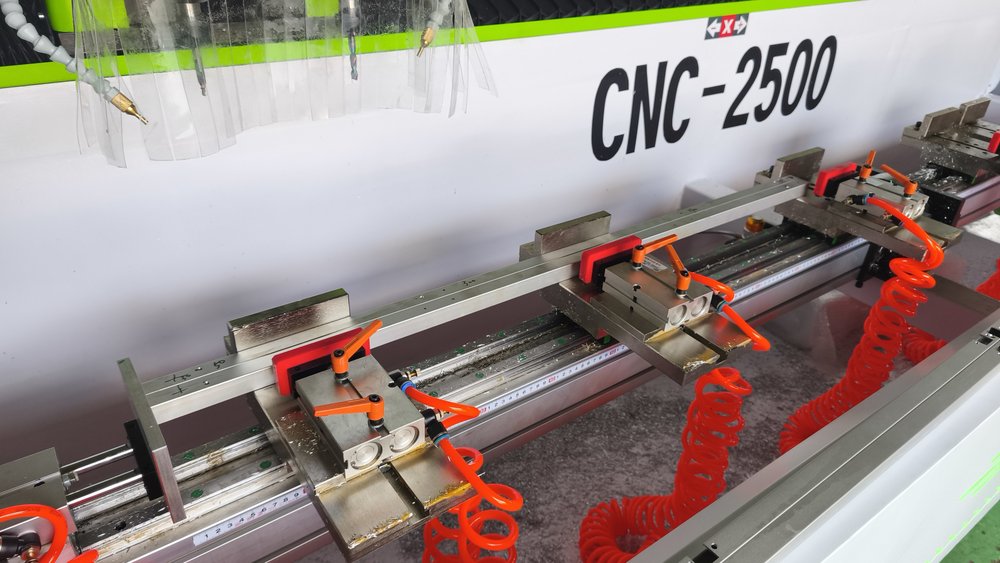

자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

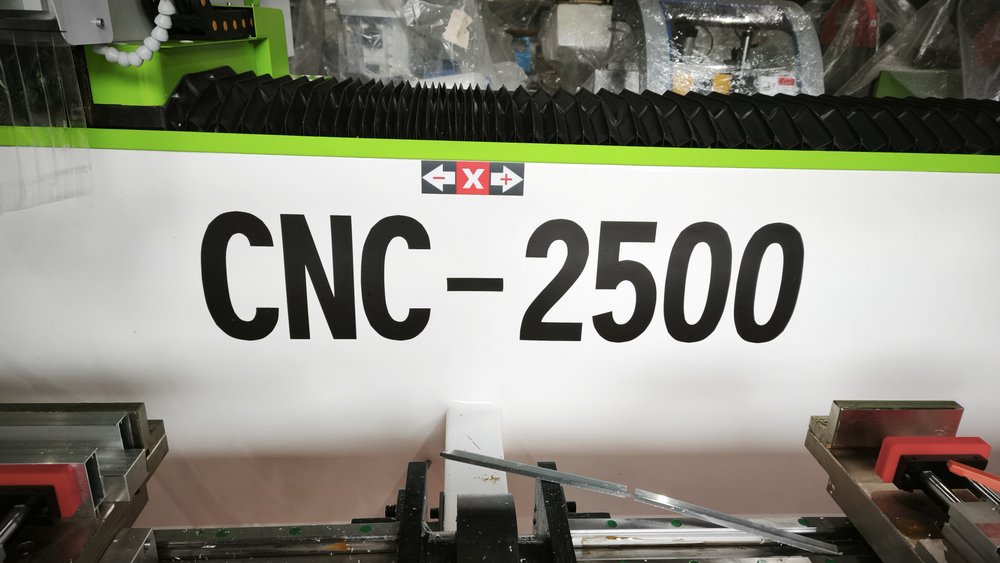

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMM-CNC-C2500입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
