CNC Copy Router Machine

숫자만 넣으면
CNC 가공을 시작합니다

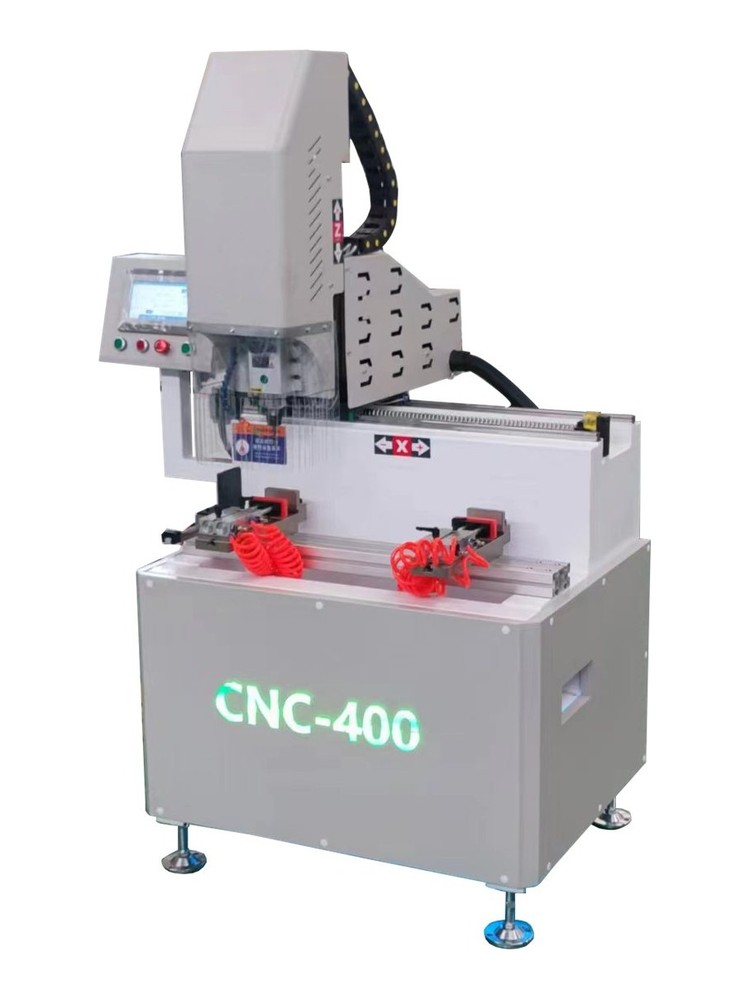

ENTRY-LEVEL CNC ROUTER WTMM-CNC-400 · X 400 mm · 0~18,000 rpm · 150 kg

가공 위치를 미리 정해 둔 칸에 숫자로 입력해 사용하는 보급형 CNC 루터 가공기입니다. 프로그램을 따로 작성하지 않아도 되므로 CNC를 처음 도입하시는 공장에 적합합니다.

X400 / Y150 / Z150mm스핀들 0~18,000 rpm반복정밀도 ±0.15mm

이 모델 견적 문의 스마트스토어 바로가기

400mm

X축 구간

2.2kW

스핀들 출력

±0.15mm

반복 정밀도

150kg

기계 중량

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Video

제품 소개 영상

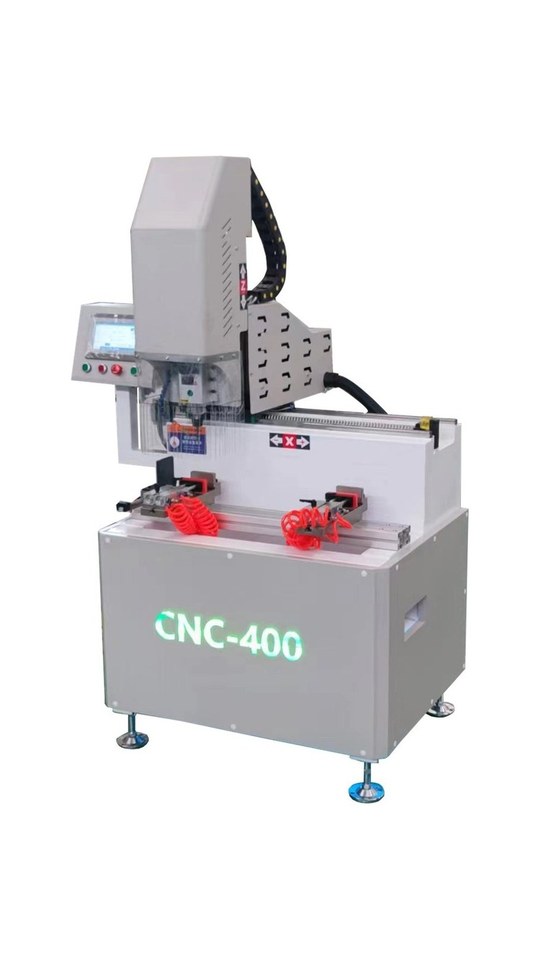

멀티락·배수 홀 가공 — WTMM-CNC-400 · 창호종합기계 유튜브

WTMM-CNC-400

실물 · CNC400 가공 사진

고객이 보낸 자재와 도면으로 저희 공장에서 긴 홈 · 멀티락 홀 · 난간대 모양을 가공해 본 사진입니다.

이 기계로 한 작업 — 알루미늄 프로파일 가운데의 긴 홈, CNC 루터기로 가공할 수 있나요? (WTMM-CNC-400 가공 사례) ›

이 기계로 한 작업 — 1헤드 루터기 수동형 SC-541과 CNC형 WTMM-CNC-400 비교 (수동형 · CNC형 비교 사례) ›

이 기계로 한 작업 — CNC400 루터기 WTMM-CNC-400, 난간대 프로파일에 세로 자재 끼울 구멍 가공 (난간대 구멍 가공 시운전 사례) ›

이 기계로 한 작업 — 코너클램프기 WTMC-140S와 CNC400 루터기, 출고 전 함께 시운전 (출고 전 시운전 사례) ›

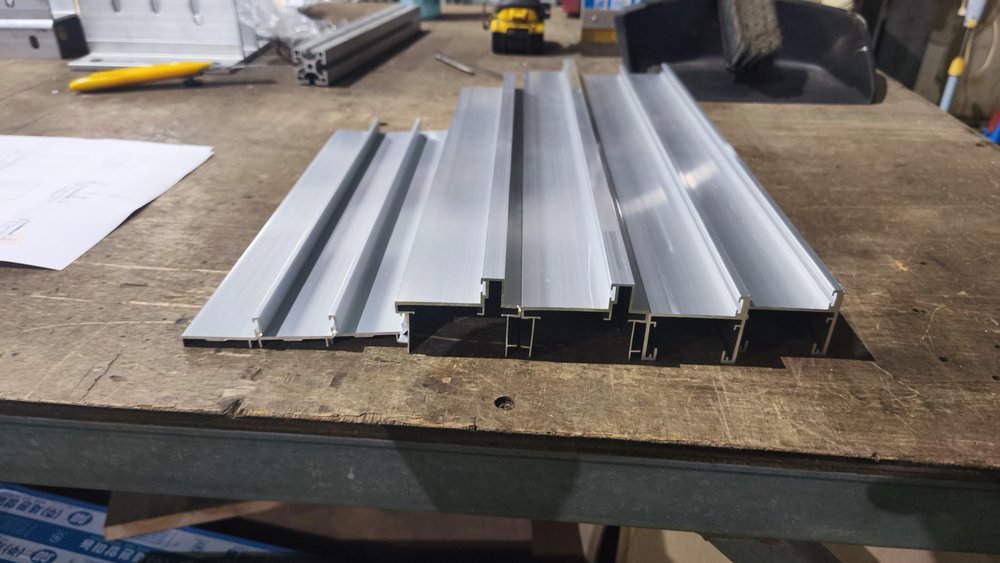

고객이 보내온 알루미늄 자재

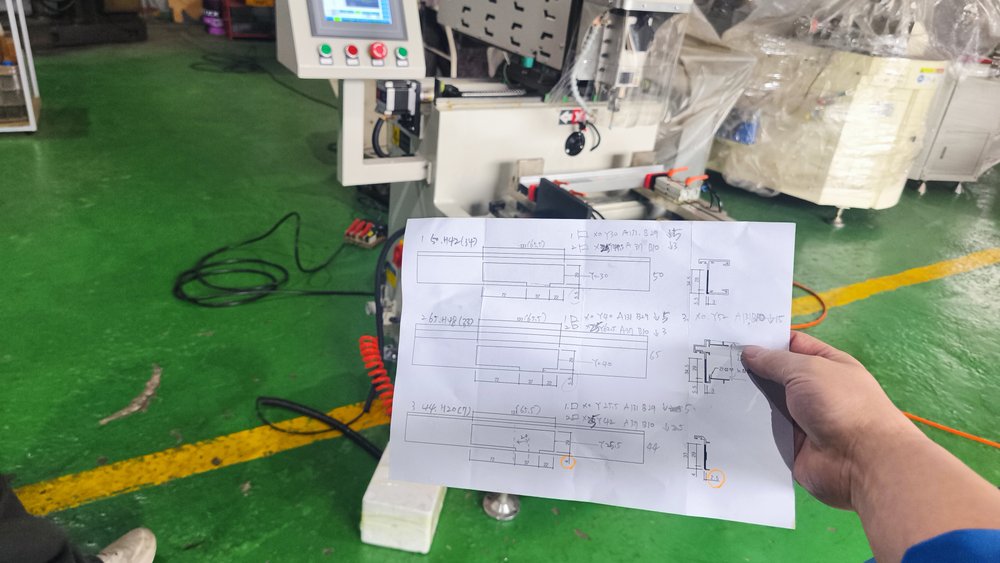

가공 도면 확인

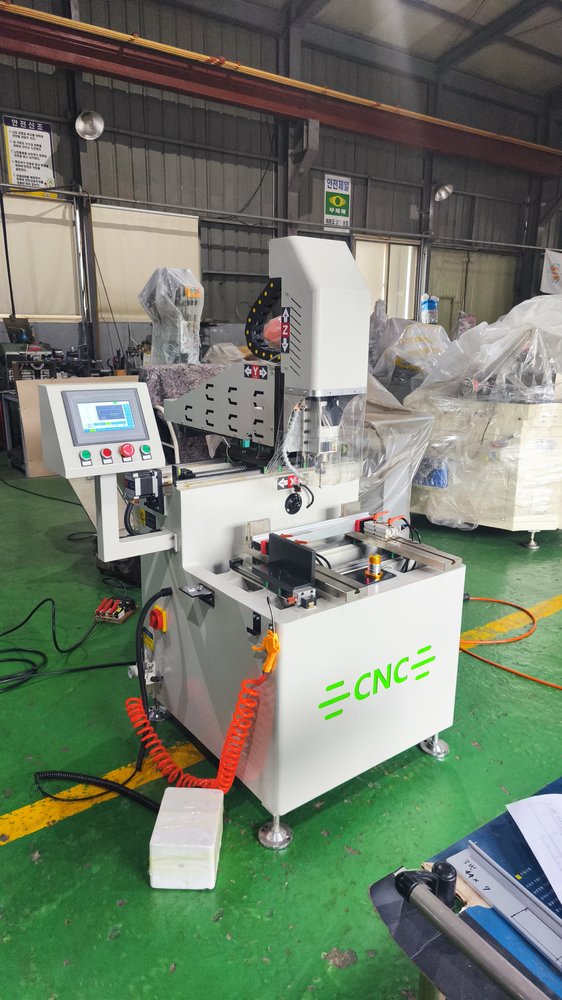

CNC400에 자재 고정

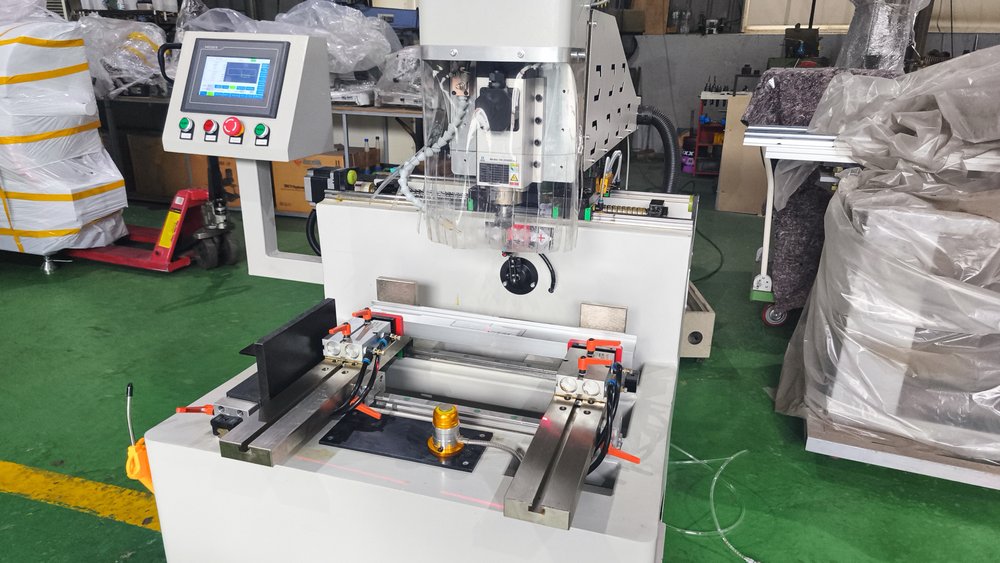

헤드와 자재 클램프

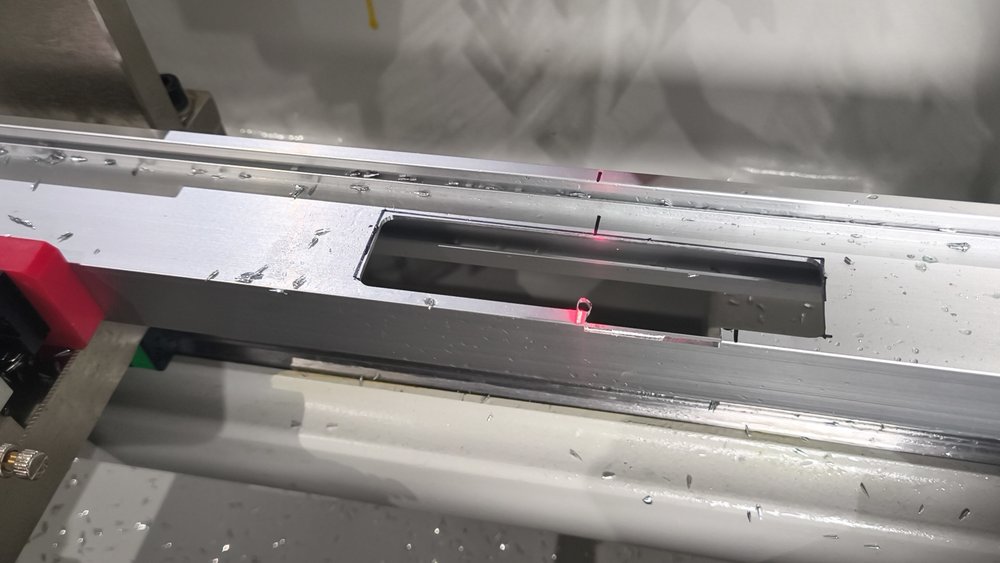

자재에 긴 홈 가공

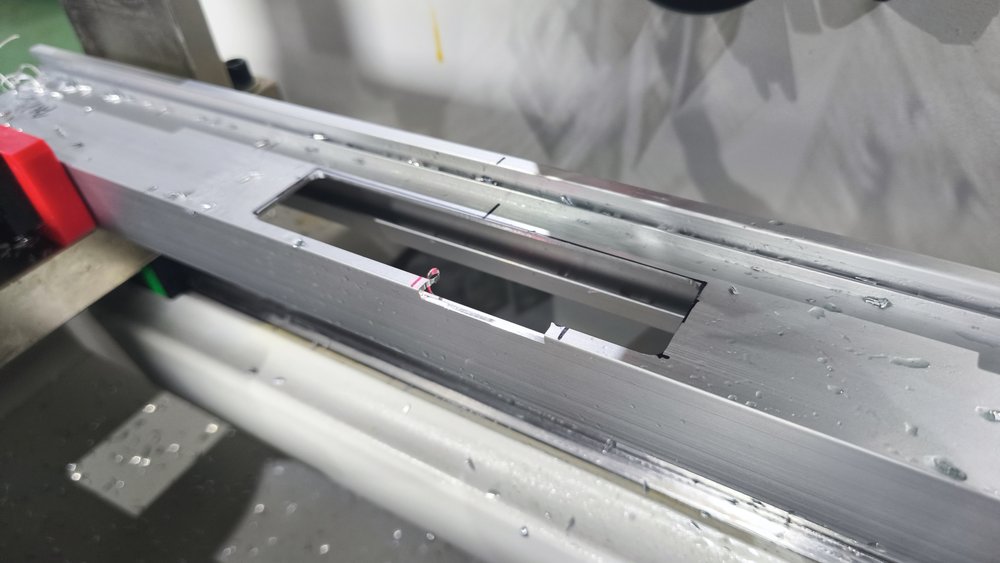

가공한 긴 홈

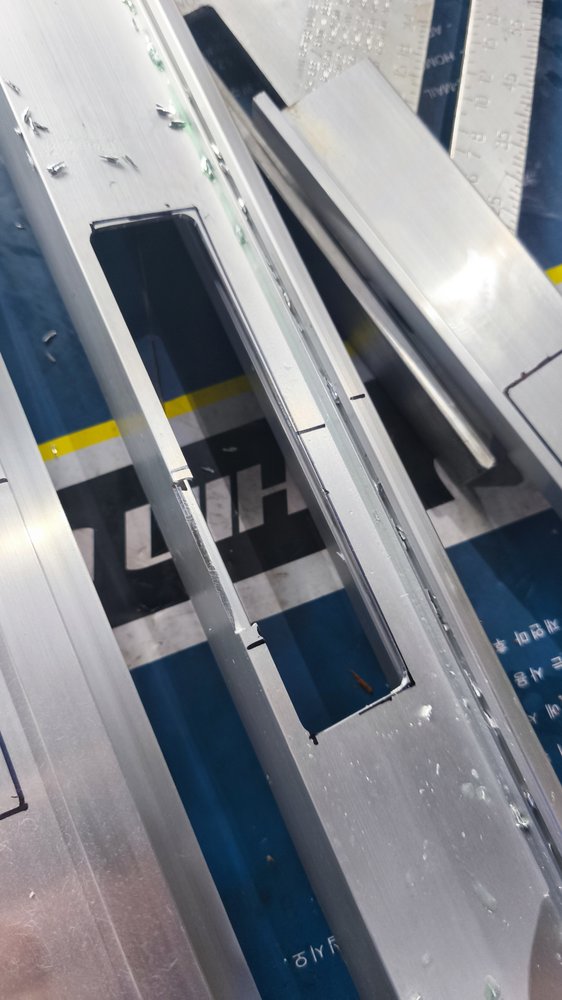

가공을 마친 자재

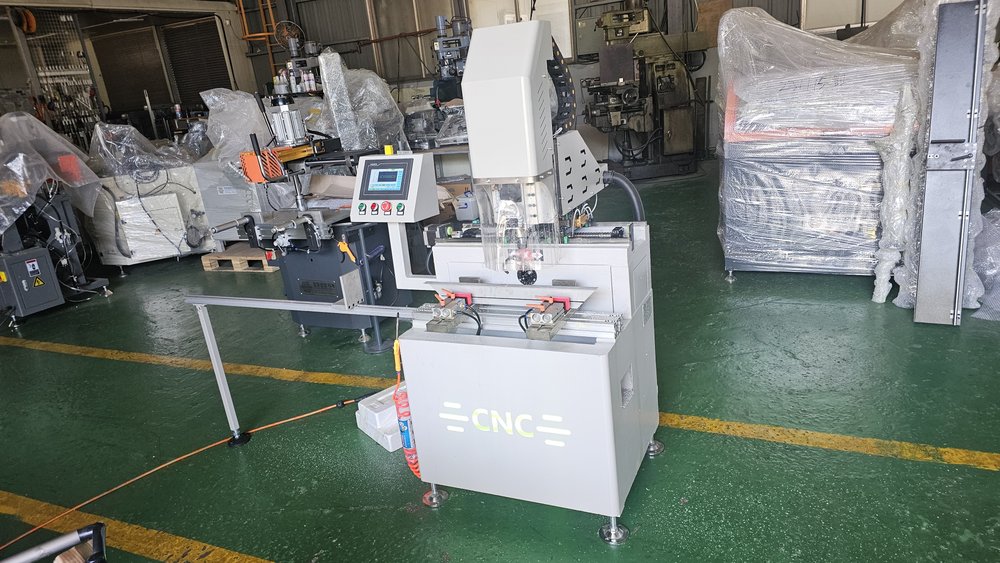

멀티락 홀 작업 시작

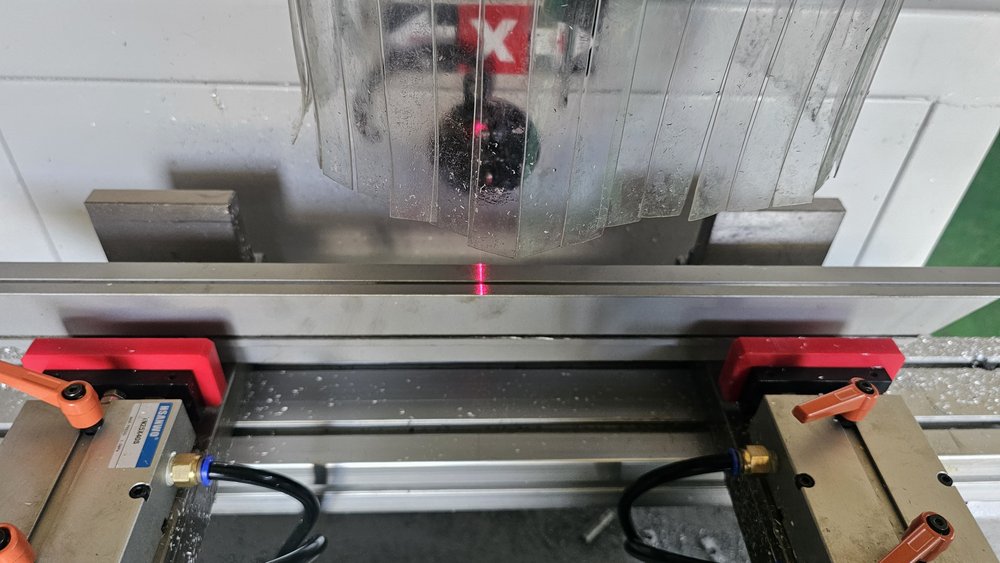

레이저로 가공 위치 맞춤

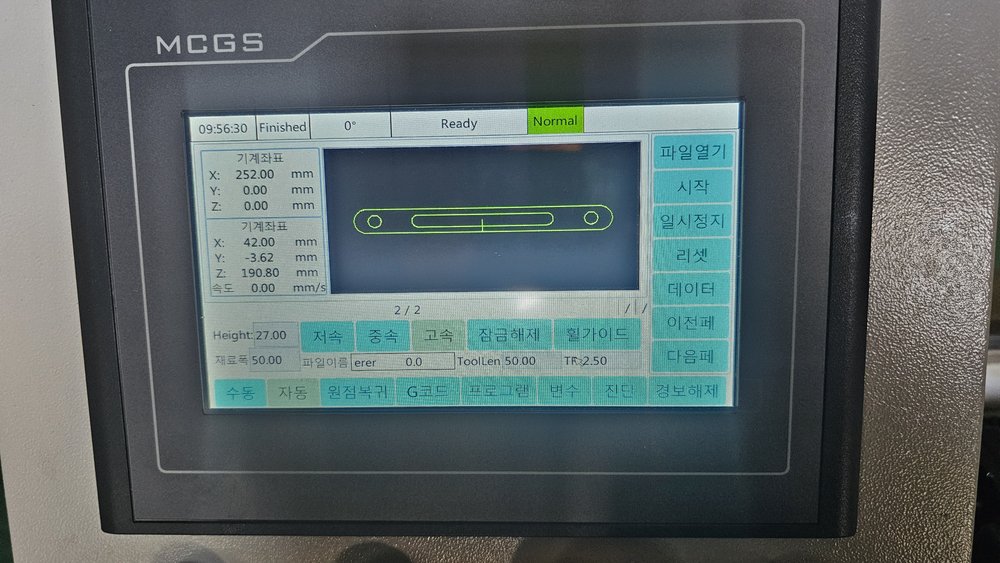

터치스크린에서 홀 모양 입력

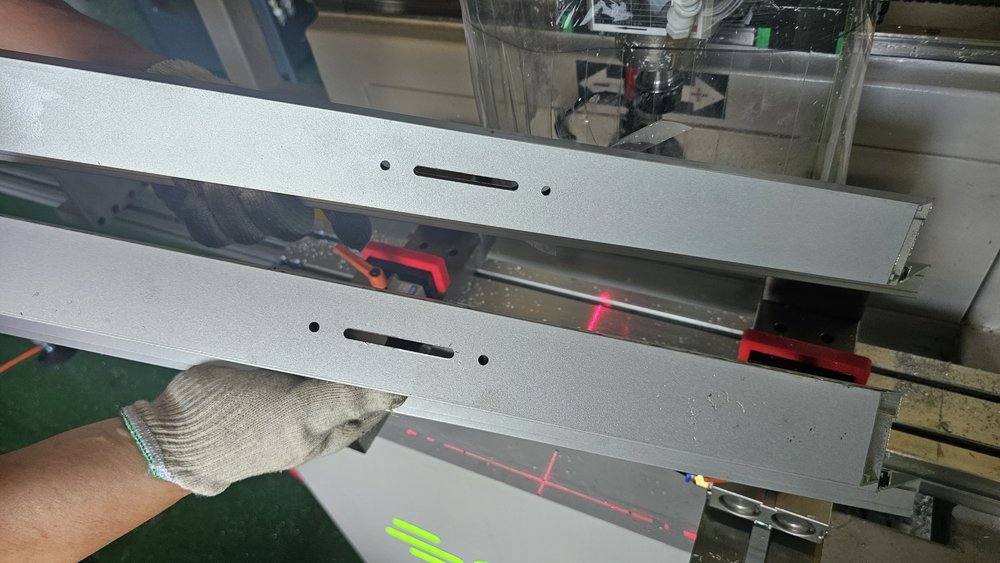

멀티락 홀 가공

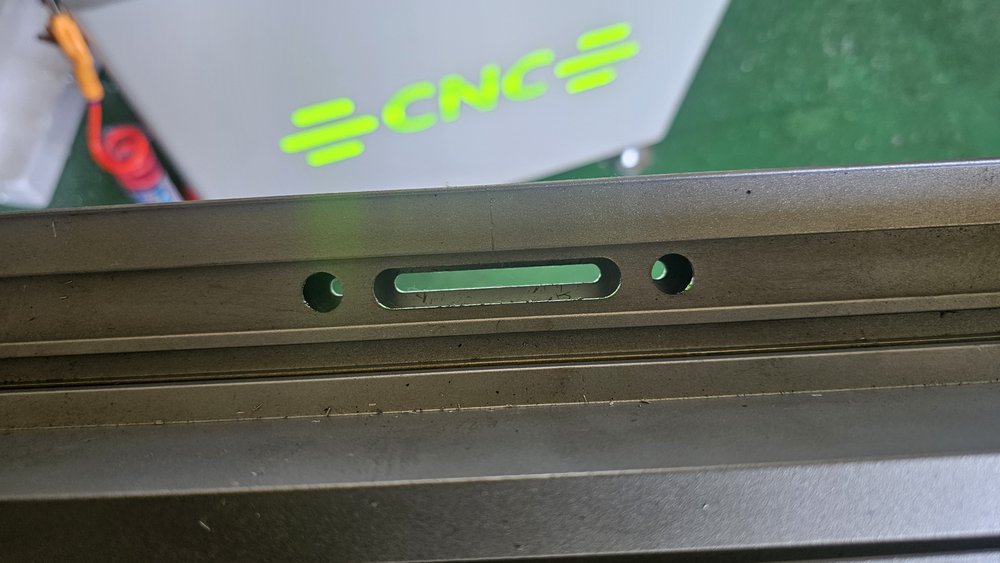

가공한 멀티락 홀

난간대 자재 작업 시작

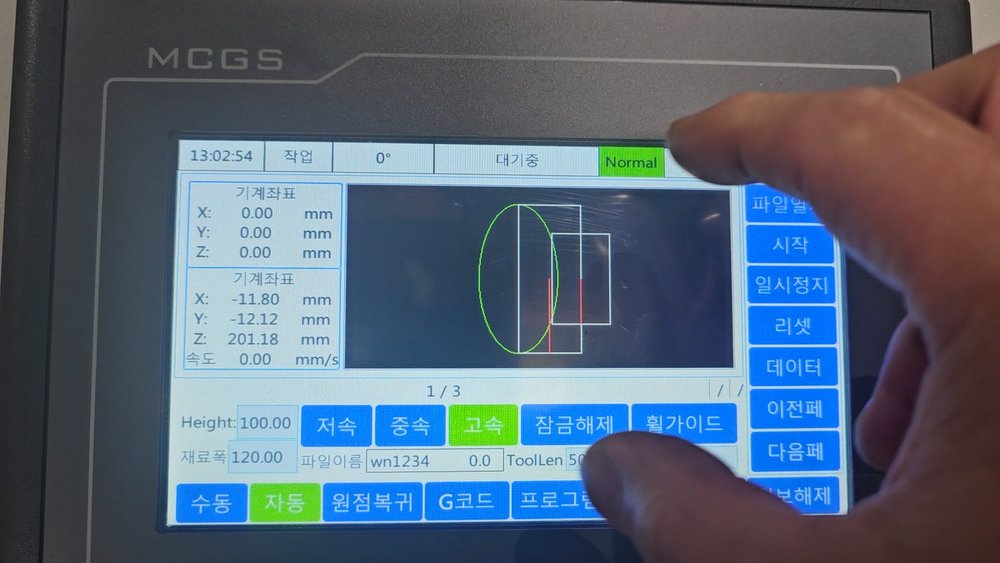

터치스크린에서 가공 모양 입력

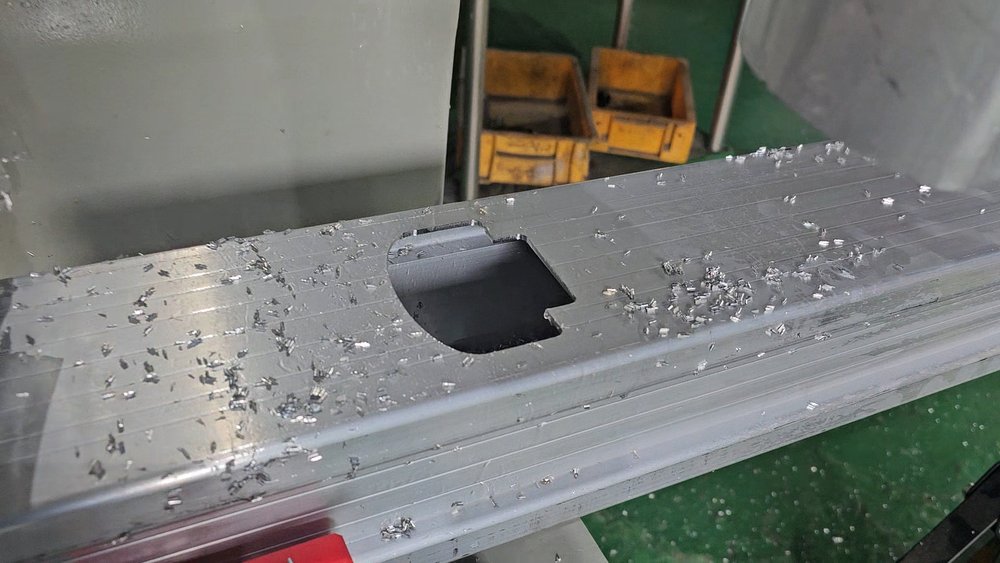

난간대 자재 모양 가공

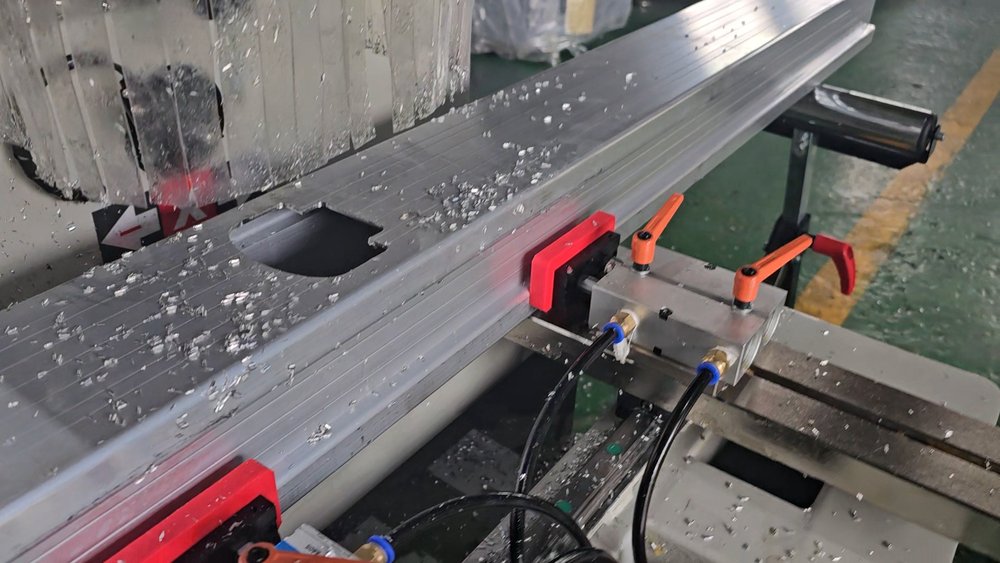

레이저로 가공 위치 확인

Selling Points

WTMM-CNC-400의 특징

아래 세 가지는 CNC 카피루터기 기종군 25종 가운데 WTMM-CNC-400에 해당하는 내용입니다. 공급 방식과 사후 관리는 25종 모두 같습니다.

프로그램 없이 숫자만 입력합니다가공 위치와 깊이를 정해진 칸에 숫자로 입력하는 방식입니다. 별도 CNC 프로그래밍 교육 없이도 수치 입력으로 운전하실 수 있어, 설비를 처음 도입하실 때 인력 부담이 적습니다.

같은 도면을 다시 불러 반복 가공합니다반복 정밀도는 ±0.15mm입니다. 같은 도면을 다시 불러 가공하실 때 구멍 위치의 차이가 이 범위 안에 들어와, 창호 부재의 잠금장치 구멍과 물빠짐 구멍을 반복해 가공하시는 작업에 알맞습니다.

좁은 자리에도 설치하실 수 있습니다본체 중량은 150kg이고, 1,200 × 1,000mm 자리에 들어갑니다.

Drive & Control

숫자 입력 방식과 2.2kW 전기 스핀들을 갖췄습니다

가공 위치를 정해진 칸에 숫자로 넣으면 그 좌표로 헤드가 이동합니다. 2.2kW 전기 스핀들이 0~18,000r/min으로 회전하고, 공구는 ER 20 홀더에 장착합니다. 자재는 공압 클램프 두 곳으로 눌러 고정하고, 가공 위치는 레이저로 맞춰 확인합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTMM-CNC-400 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTMM-CNC-400
원산지	중국산
사용전원	380V
소비전력	2.2kW
모터 회전수(RPM)	스핀들 0~18,000 rpm
공구 규격	공구 홀더 ER 20
가공 능력	X축 400 / Y축 150(300) / Z축 150mm (±0.15mm) / 공압클램프 2세트
기계크기(mm)	1200 × 1000 × 1800
중량	150kg

아래 항목은 이 기종군 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	회전수 최대 24,000rpm(기종별) — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(아래 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 함께 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 한눈에 비교

지금 보고 계신 모델은 WTMM-CNC-400입니다. 조건이 맞지 않으면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 다섯 기종군은 카피루터기 색인에서 한 번에 보실 수 있습니다. 이 기종군 전체 비교표는 CNC 카피루터기에 있습니다. 앞 공정인 알루미늄 절단기와 다음 공정인 코너 클램프기도 함께 보실 수 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
