알루미늄 프로파일 가운데의 긴 홈, CNC 루터기로 가공할 수 있나요?

CNC ROUTER WTMM-CNC-400 · LONG SLOT MILLING · ALUMINUM PROFILE

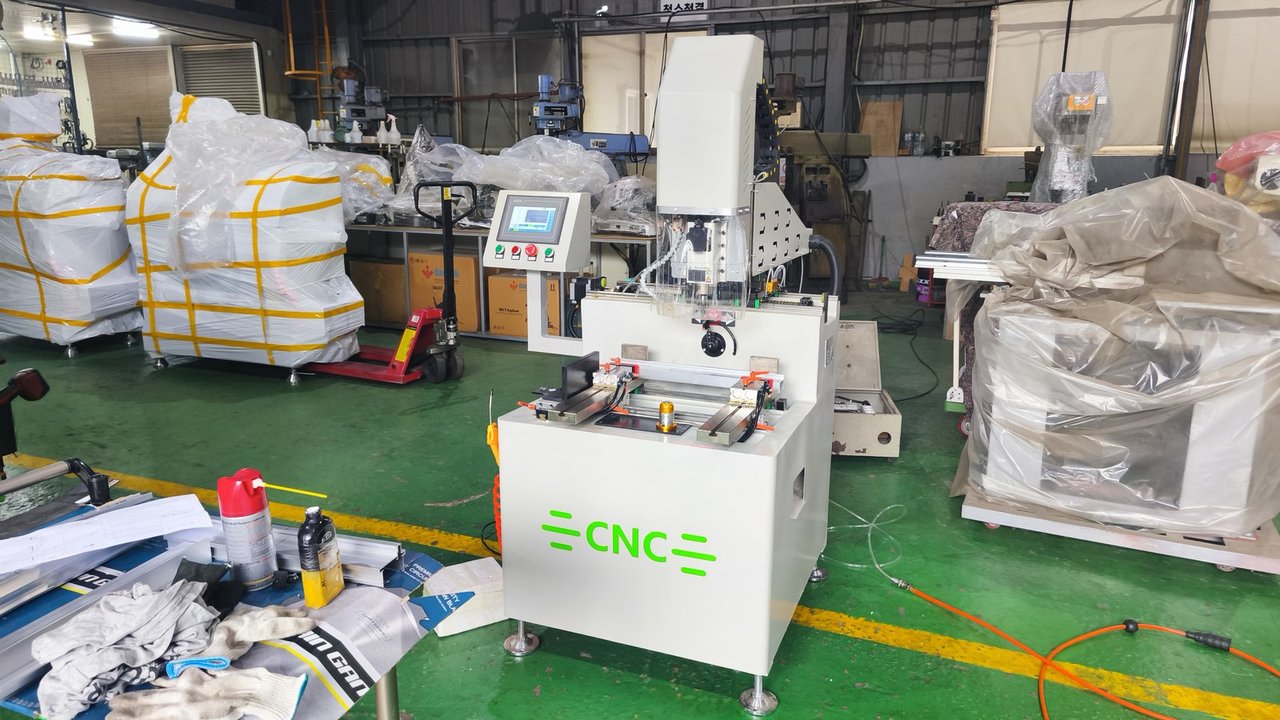

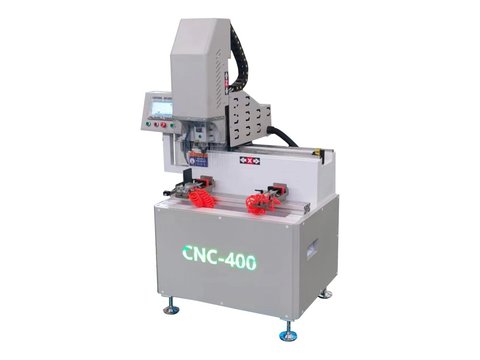

네, 가공할 수 있습니다. 2026년 2월 저희 공장에서 받은 도면대로 알루미늄 프로파일 가운데에 긴 홈을 냈습니다. CNC 루터기 WTMM-CNC-400에 홈의 시작 위치와 길이 · 폭을 숫자로 넣어, 자재마다 같은 자리에 같은 크기의 홈을 엔드밀로 가공했습니다.

도면 가공긴 홈공압 클램프 고정

400mm

X축 가공 범위

±0.15mm

가공 정밀도

2세트

공압 클램프

2026.02

가공

Site

도면을 받아 프로파일 여러 개에 같은 홈을 내는 일이었습니다

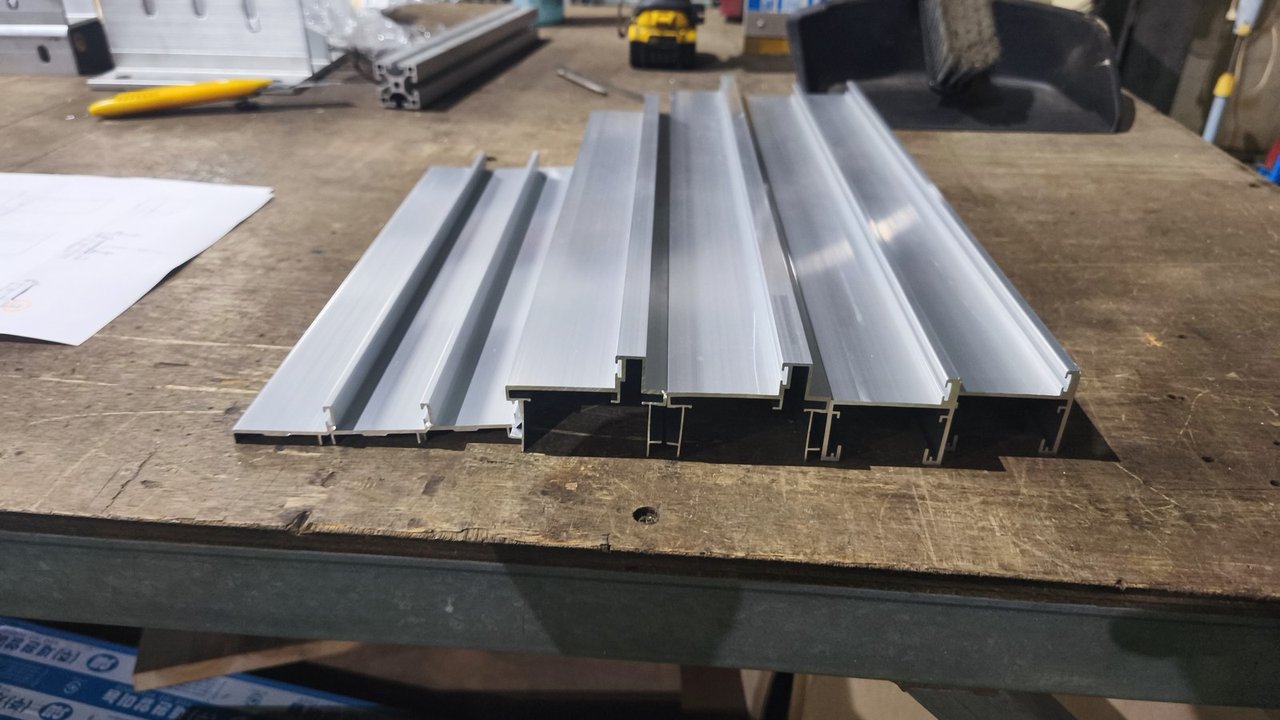

가공할 자재는 폭이 넓은 알루미늄 프로파일이었고, 도면에는 프로파일 가운데에 낼 긴 홈의 위치와 길이가 적혀 있었습니다. 저희는 자재를 작업대에 펼쳐 놓고 홈이 들어갈 자리부터 도면과 맞춰 보았습니다.

Problem

손으로 뚫고 다듬으면 홈 모양이 자재마다 달라집니다

긴 홈을 손으로 내려면 드릴로 구멍을 여러 개 뚫고 그 사이를 줄로 다듬어야 합니다. 시간이 오래 걸리고, 자재가 여러 개면 홈의 위치와 가장자리 모양을 똑같이 맞추기 어렵습니다. 이번 일은 같은 홈을 여러 자재에 반복해 내야 했습니다.

How We Built It

고정 · 치수 입력 · 엔드밀 가공 순서로 진행했습니다

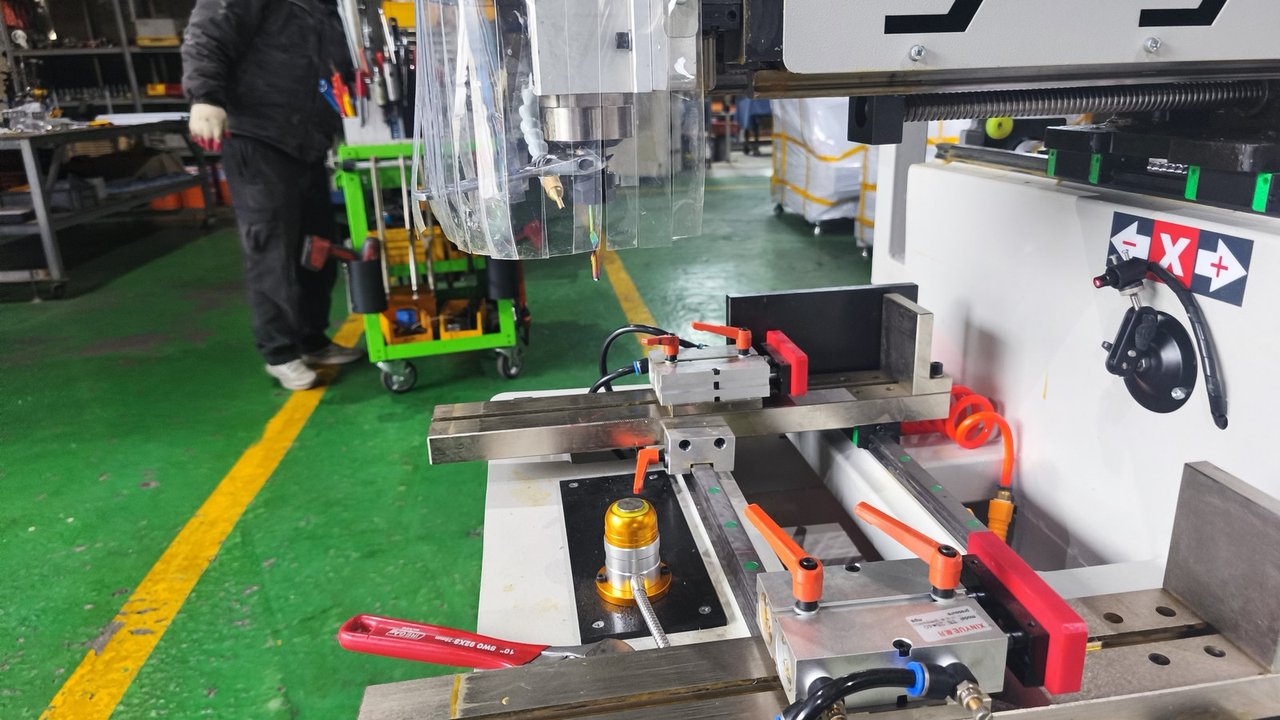

① 공압 클램프 고정

자재를 가공대에 올리고 공압 클램프 2세트로 고정했습니다. 가공하는 동안 자재 위치가 움직이지 않습니다.

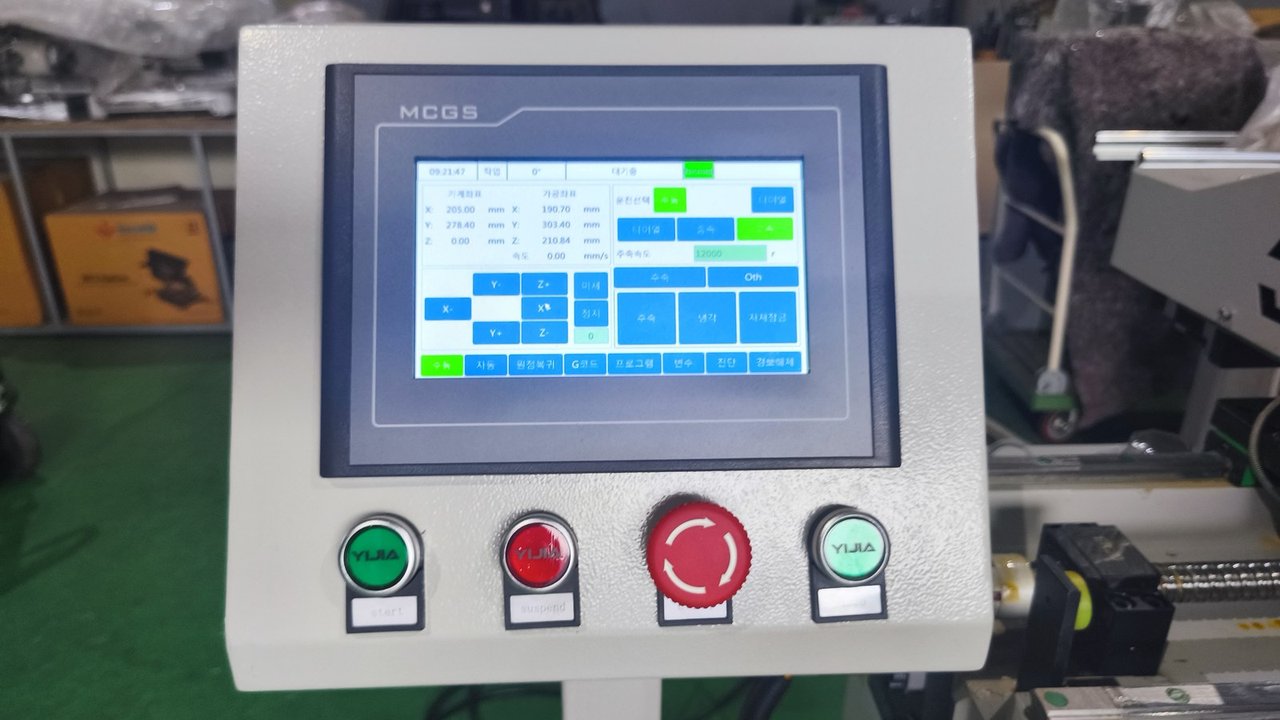

② 터치 화면 입력

홈의 시작 위치와 길이 · 폭을 터치 화면에 숫자로 넣었습니다. 다음 자재도 같은 값으로 가공합니다.

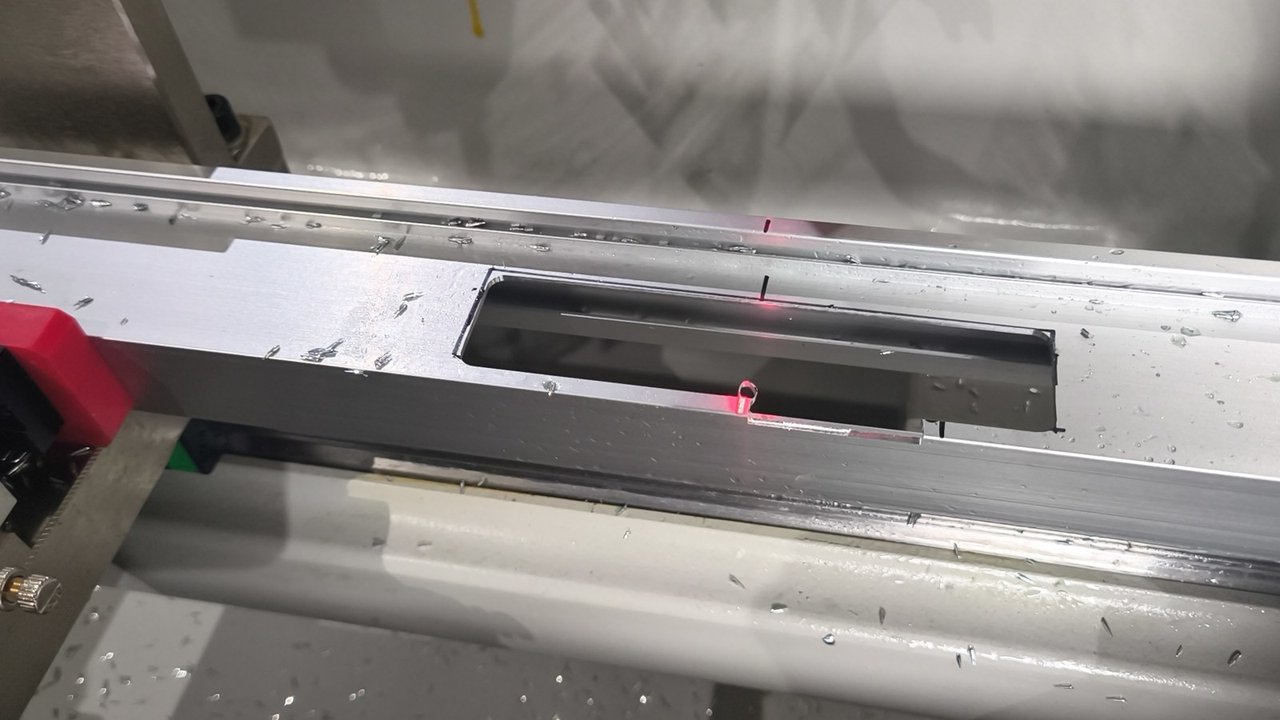

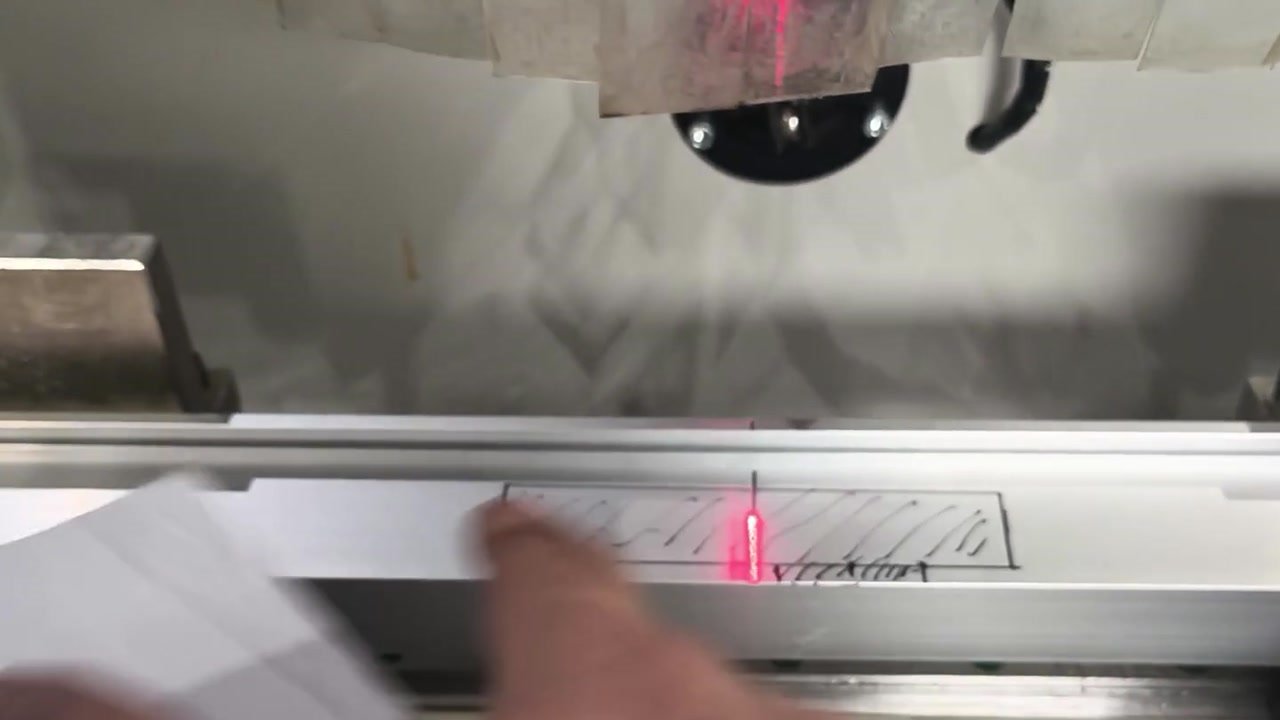

③ 레이저 확인 후 가공

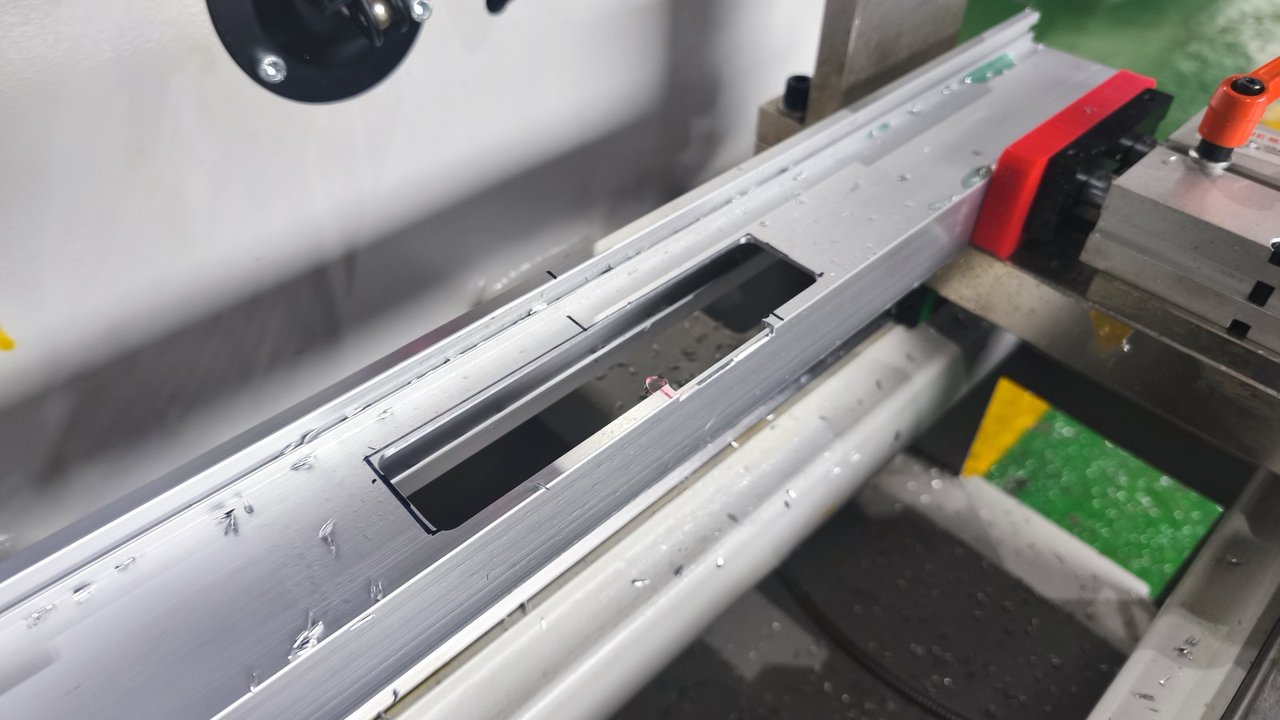

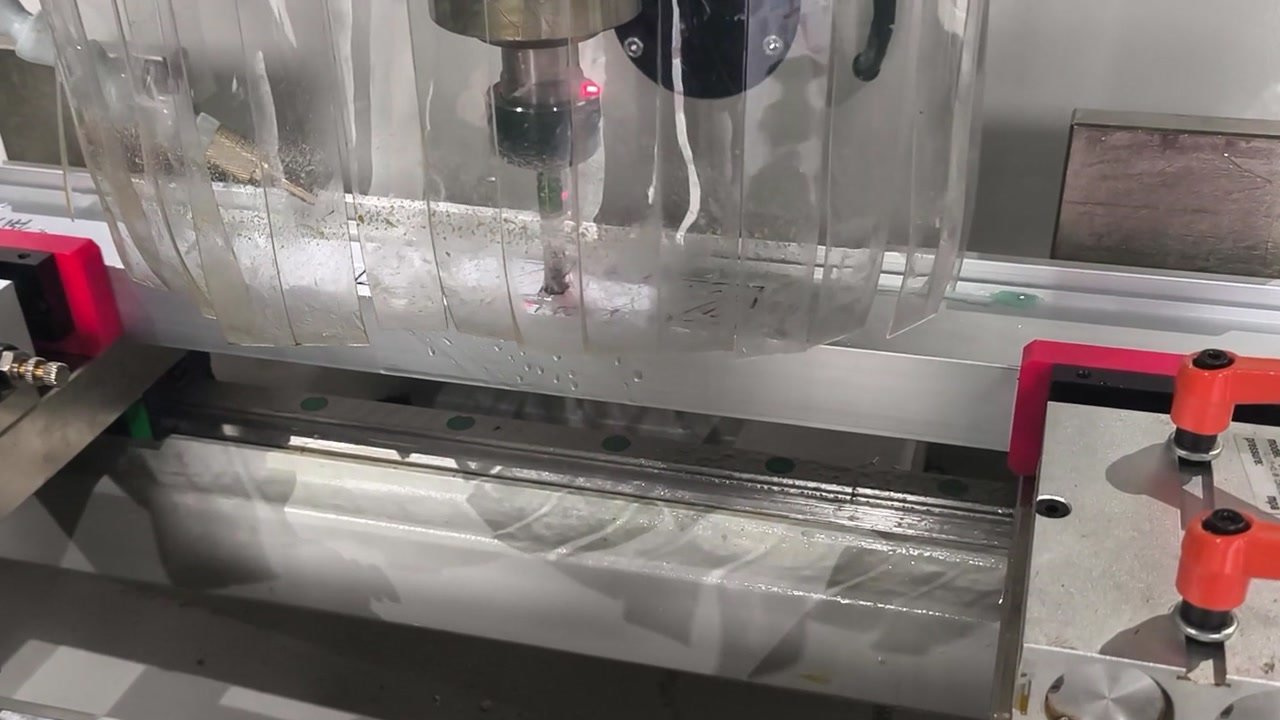

레이저 표시로 가공 위치를 한 번 더 맞춰 본 뒤, 스핀들이 입력한 경로를 따라 엔드밀로 홈을 냈습니다.

Result

가공한 홈을 도면과 대조해 확인했습니다

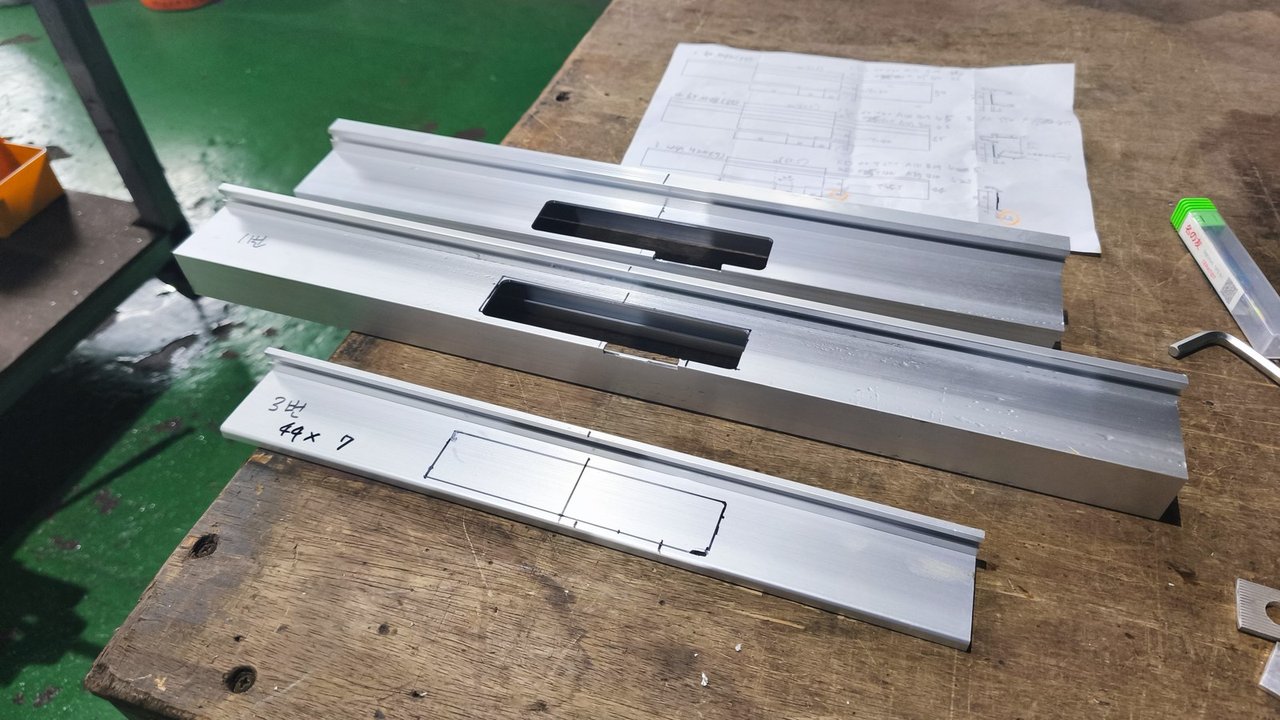

가공을 마친 자재를 꺼내 홈의 위치와 길이, 가장자리 상태를 도면과 하나씩 맞춰 보았습니다. 가공 범위는 X축 400mm라, 이보다 긴 홈이나 긴 자재는 가공 길이가 긴 기종으로 제안해 드립니다. 저희가 공장에서 시운전을 거친 뒤 출고합니다.
