203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

공구 여덟 개를
기계가 바꿔 물립니다

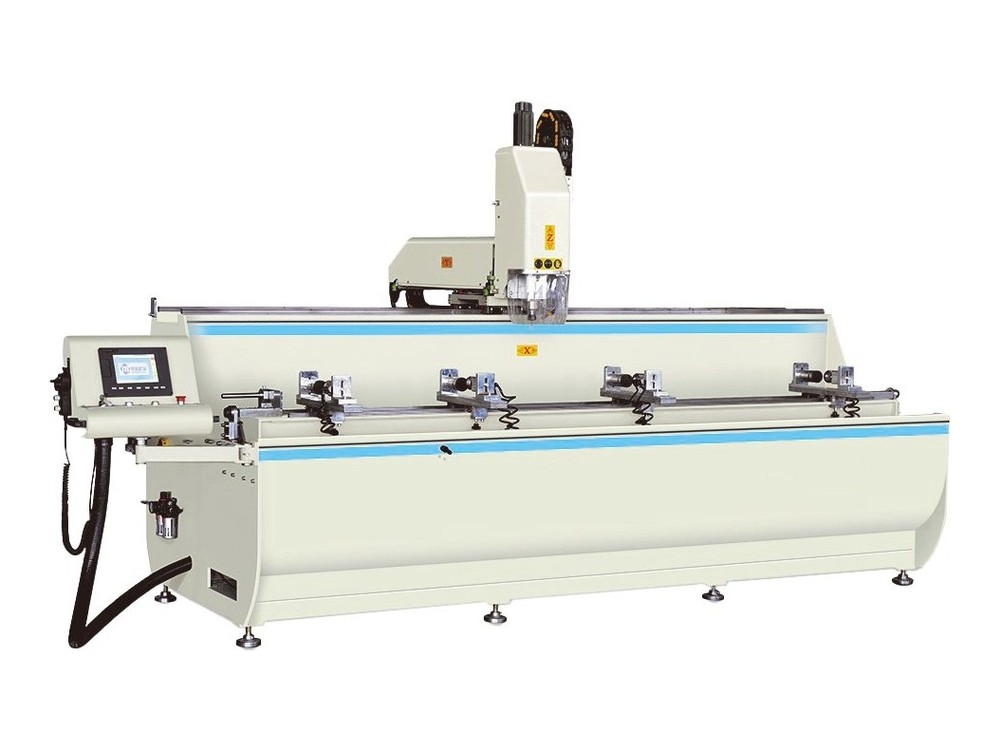

CNC 3-AXIS ROUTER SKX3-1-CNC-3000 · 8-TOOL AUTO CHANGE · TABLE ±90°

공구 여덟 종을 기계가 자동으로 바꿔 물며 이어서 가공하는 CNC 루터 가공기입니다. 작업대가 좌우 90도까지 돌아 자재를 뒤집지 않고 여러 면을 파실 수 있습니다. 축 구간 X 3,000 · Y 500 · Z 350mm, 위치 정밀도 ±0.1mm, 1,400kg입니다.

X3,000 / Y500 / Z350mm이탈리아 스핀들 3.5kW · 18,000 rpm1,400kg

이 모델 견적 문의 스마트스토어 바로가기

3,000mm

X축 구간

500mm

Y축 구간

±0.1mm

위치 정밀도

1,400kg

기계 중량

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

SKX3-1-CNC-3000에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 SKX3-1-CNC-3000만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

공구 여덟 종을 기계가 바꿔 물립니다밀링과 드릴, 홈 가공을 한 프로그램으로 이어서 진행합니다. 사람이 공구를 바꿔 다는 동안 기계가 멈춰 서는 시간이 없어집니다.

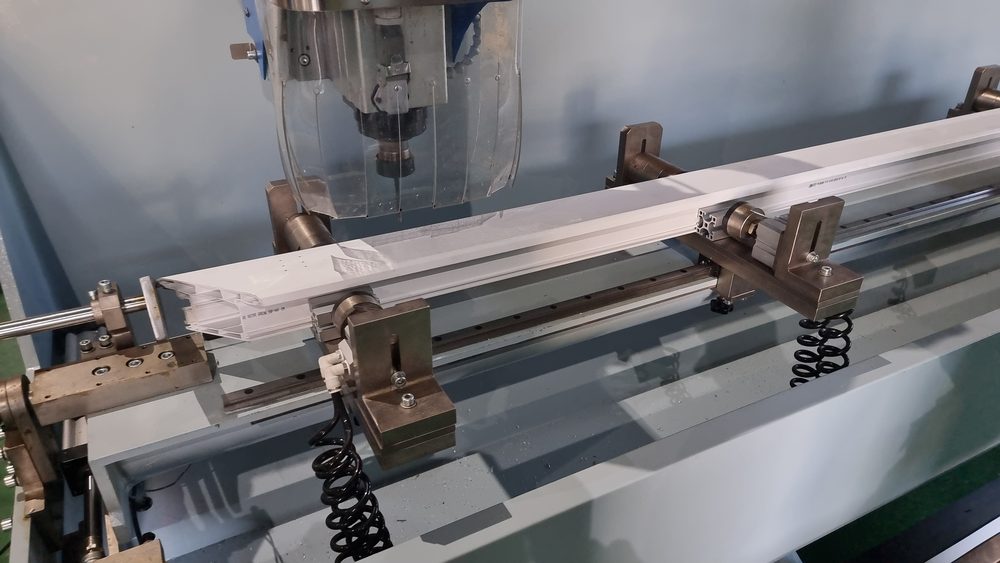

작업대가 좌우 90도까지 돌아 자재를 다시 물리지 않습니다면을 바꿀 때마다 자재를 풀고 다시 잡으면 그때마다 자리가 조금씩 어긋납니다. 작업대가 돌아가면 한 번 물린 채로 여러 면을 파므로 그 어긋남이 생기지 않습니다.

이탈리아산 스핀들 3.5kW · 18,000r/min입니다회전이 높아 알루미늄 절삭면이 매끄럽게 나옵니다. 가공 뒤에 면을 다듬는 손질이 줄어듭니다. 축 구간은 Y 500mm로 이 기종군에서 넓은 편입니다.

Drive & Control

자동 공구교환과 작업대 ±90° 회전을 함께 씁니다

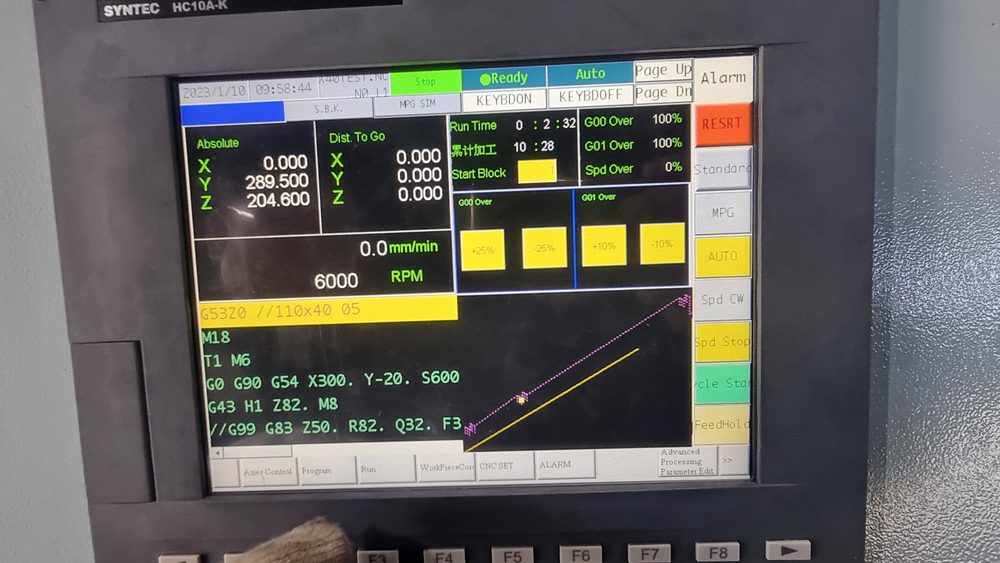

가공 위치를 세 축의 숫자로 넣으면 그 좌표로 헤드가 움직이고, 공구는 여덟 종 가운데 필요한 것을 기계가 바꿔 뭅니다. 작업대는 180도 범위 안에서 좌우 90도까지 돌아 한 번 물린 자재의 여러 면을 가공합니다. 스핀들은 이탈리아산 3.5kW로 18,000r/min이며 축 구간은 X 3,000 · Y 500 · Z 350mm, 위치 정밀도는 ±0.1mm입니다. 공기압력 6~8 bar, 크기 4,180 × 1,600 × 2,200mm, 중량 1,400kg, 전원 380V 60Hz입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

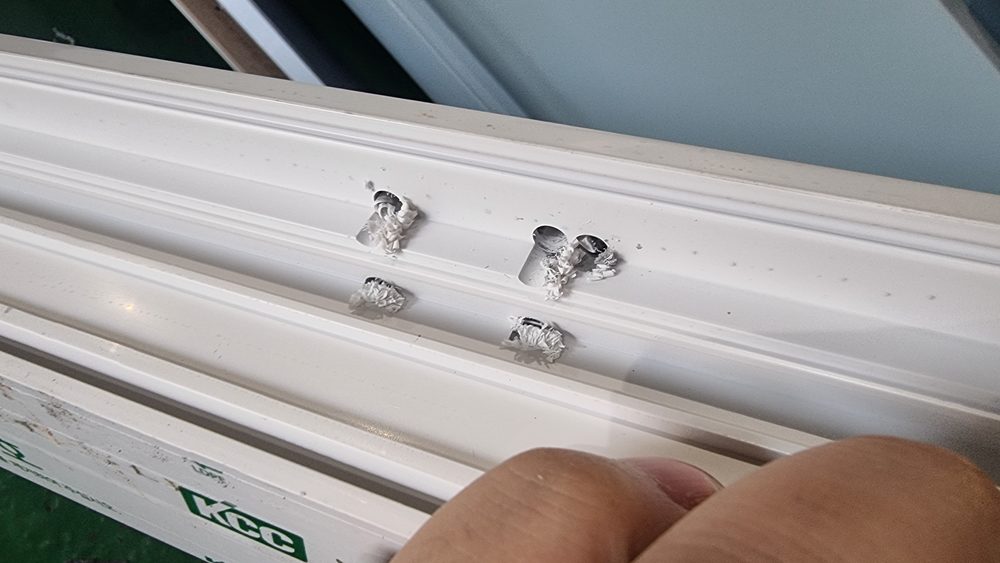

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

SKX3-1-CNC-3000 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	SKX3-1-CNC-3000
원산지	중국산
사용전원	380V 60Hz
소비전력	3.5kW (이탈리아산 스핀들)
모터 RPM	18,000 rpm
공기압력	6~8 bar
가공·절단 능력	X축 3,000mm / Y축 500mm / Z축 350mm (±0.1mm)
기계크기(mm)	4,180 × 1,600 × 2,200
중량	1,400kg

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW

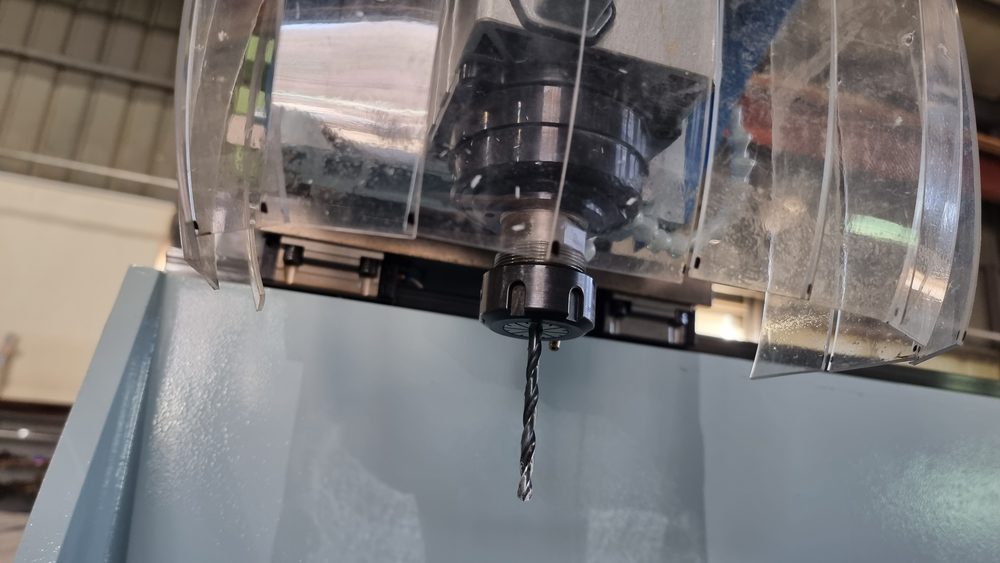

공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴

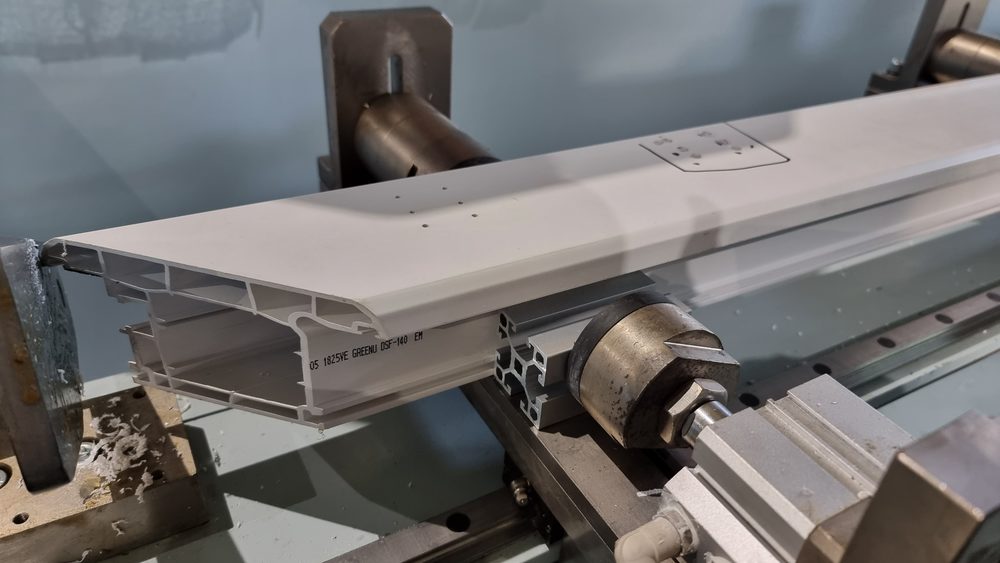

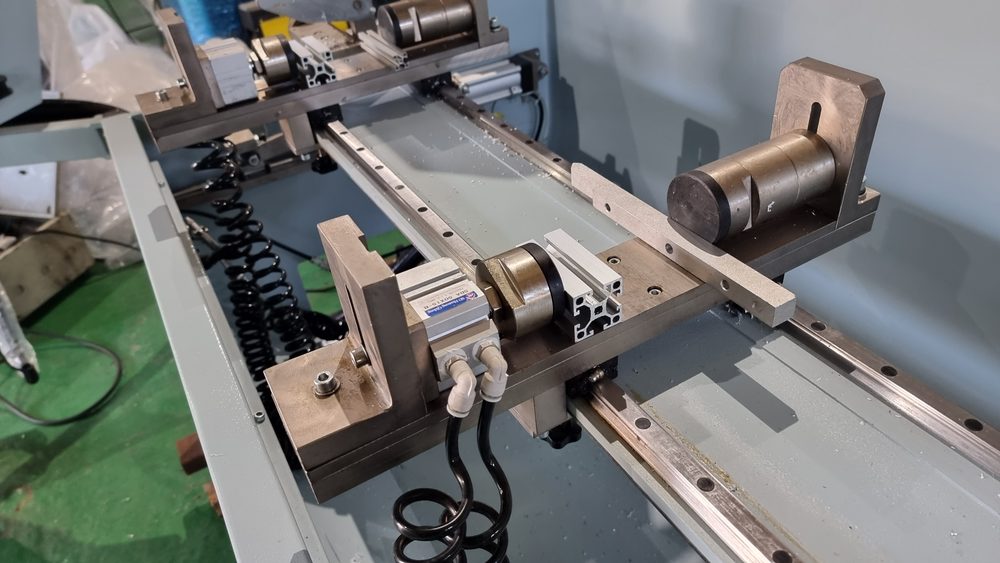

자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 SKX3-1-CNC-3000입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
