창호종합기계CHANGHO INC

203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

양쪽 끝을
두 헤드가 동시에 잡습니다

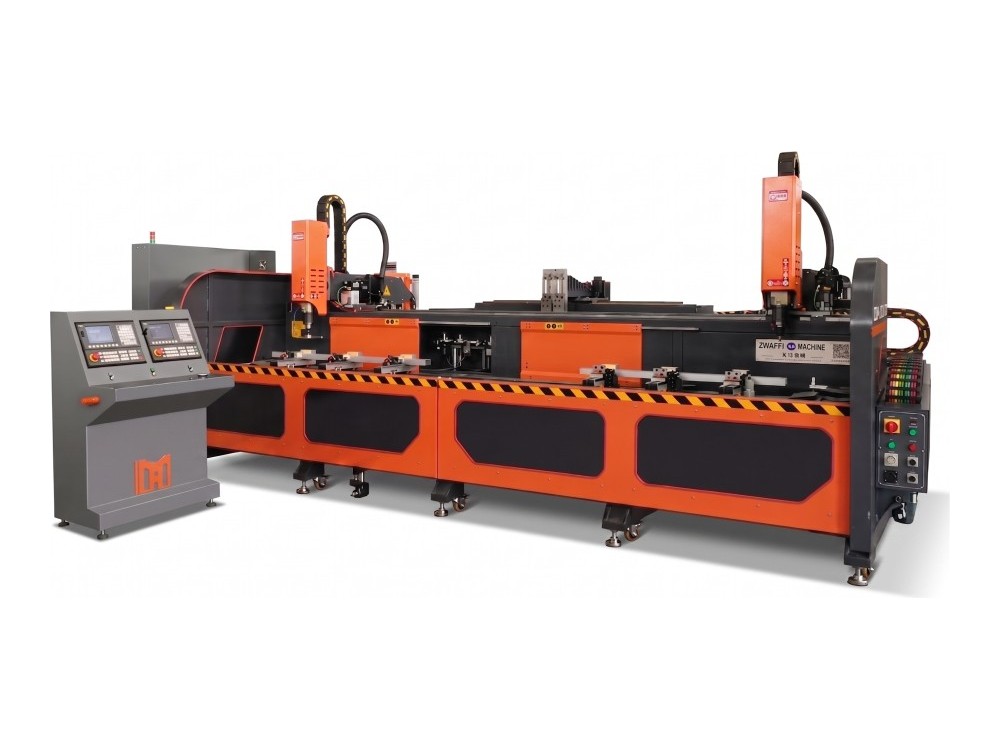

DUAL-HEAD CNC END-MILLING & COPY ROUTER WTM-CNC-2HE_3000 · 3,000 mm

최대 3,000mm 프로파일의 양쪽 끝을 두 헤드가 동시에 가공하는 CNC 기종입니다. 끝면 엔드밀 가공과 코너 가공, 하드웨어 홈, 형판 복사 타공을 한 대에서 처리합니다. 전원은 380V 3상 60Hz, 공기압력은 0.6~0.8 MPa입니다.

독립 듀얼헤드 · 최대 3,000mm양단 엔드밀링 · 카피루팅380V 3상 60Hz

이 모델 견적 문의 스마트스토어 바로가기

3,000mm

최대 가공 길이

듀얼헤드

헤드 구성

0.6~0.8MPa

공기압력

380V

사용 전원

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-CNC-2HE_3000에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTM-CNC-2HE_3000만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

양쪽 끝을 두 헤드가 동시에 가공합니다부재를 돌려 반대쪽을 다시 잡는 과정이 없습니다. 양끝 가공이 한 세팅에서 끝나므로 두 끝 사이 길이가 매 장 같게 나옵니다.

끝면 가공과 하드웨어 홈, 형판 복사를 한 대로 처리합니다끝면 엔드밀 가공, 코너 가공, 하드웨어 홈, 형판 복사 타공이 한 기계에서 이어집니다. 부재를 여러 설비 사이로 옮기는 공정이 줄어듭니다.

최대 3,000mm까지 받습니다창호에 쓰는 일반 길이 부재가 그대로 들어갑니다. 다루시는 부재 길이를 알려 주시면 이 구간에 들어오는지 확인해 드립니다.

Drive & Control

독립 듀얼헤드가 양끝을 동시에 가공합니다

두 헤드가 부재의 양쪽 끝을 하나씩 나눠 동시에 가공합니다. 최대 가공 길이는 3,000mm이고 끝면 엔드밀 가공과 형판 복사 타공을 함께 합니다. 전원은 380V 3상 60Hz, 공기압력은 0.6~0.8 MPa입니다. 제원표에 소비전력과 크기, 중량, 원산지가 적혀 있지 않아 확인되는 대로 채웁니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTM-CNC-2HE_3000 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTM-CNC-2HE_3000
사용전원	380V / 3상 / 60Hz
공기압력	0.6~0.8MPa
가공 능력	독립 듀얼헤드 최대 3,000mm, 양단 엔드밀링·카피루팅

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-CNC-2HE_3000입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
