203. 알루미늄 카피루터기
055-327-4112

CNC Copy Router Machine

도면을 랜선으로 보내면
그대로 가공합니다

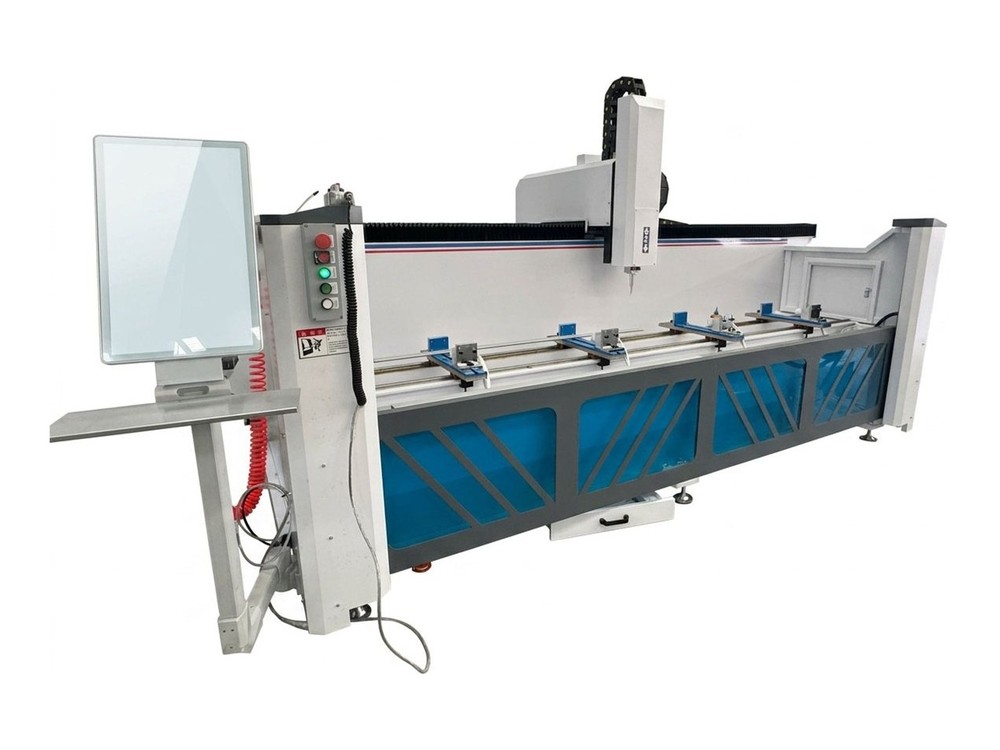

CNC 3-AXIS MILLING MACHINE WTMM-CNC-2500-T · ETHERNET G-CODE · ±0.02 mm

사무실 컴퓨터에서 만든 가공 도면을 랜선으로 기계에 바로 보내는 CNC 가공기입니다. 저장 장치로 옮겨 다시 입력하는 과정이 없습니다. 축 구간은 X 2,500 · Y 350 · Z 300mm, 반복 정밀도는 ±0.02mm, 스핀들 6kW · 총 9.5kW입니다.

X2,500 / Y350 / Z300mm스핀들 6kW · 0~18,000 rpm반복정밀도 ±0.02mm

이 모델 견적 문의 스마트스토어 바로가기

2,500mm

X축 구간

300mm

Z축 구간

±0.02mm

반복 정밀도

9.5kW

소비전력

이 계열 25기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMM-CNC-2500-T에 문의가 많은 세 가지

CNC 카피루터기 기종군 25종 가운데 WTMM-CNC-2500-T만의 값입니다. 공급 방식과 사후 관리는 25종이 같습니다.

도면을 랜선으로 기계에 바로 보냅니다사무실에서 만든 가공 데이터를 저장 장치에 담아 옮기고 기계에서 다시 부르는 과정이 없습니다. 도면이 바뀌었을 때 현장에서 옮겨 적다 생기는 실수가 줄어듭니다.

가공 프로그램 999종을 기계 안에 둡니다저장 용량이 4기가바이트라 여러 품목 도면을 기계에 모두 담아 두실 수 있습니다. 모델을 바꾸실 때 불러오기만 하면 됩니다.

반복 정밀도 ±0.02mm — 이 기종군에서 가장 조밀합니다같은 기종군의 일반 기종은 ±0.15mm입니다. 결합 공차가 좁은 자리를 파실 때 보셔야 할 값이며, 위치 정밀도는 X ±0.05 · Y와 Z ±0.02mm입니다.

Drive & Control

랜선 데이터 전송과 ±0.02mm 반복 정밀도가 한 몸입니다

사무실 컴퓨터에서 만든 가공 데이터를 랜선으로 기계에 보내면 그대로 가공합니다. 프로그램은 999종 넘게 저장하고, 한 번 물린 자재에 밀링과 드릴, 모서리 깎기를 이어서 합니다. 축 구간은 X 2,500 · Y 350 · Z 300mm이고 이송 속도는 X 0~50 · Y 0~40 · Z 0~30 m/min입니다. 스핀들은 6kW로 0~18,000r/min이며 총 소비전력은 9.5kW입니다. 표면 거칠기는 Ra 6.3 마이크로미터입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTMM-CNC-2500-T 제원

위 표가 이 모델의 값이고, 아래 표는 CNC 카피루터기 기종군 25종에 공통으로 적용됩니다.

모델명	WTMM-CNC-2500-T
원산지	중국산
소비전력	스핀들 6kW / 총 9.5kW
모터 RPM	스핀들 0~18,000 rpm
가공·절단 능력	X축 2,500mm / Y축 350mm / Z축 300mm / 위치 정밀도 X ±0.05 · Y·Z ±0.02mm / 반복 정밀도 ±0.02mm / 이송 X 0~50 · Y 0~40 · Z 0~30 m/min / 표면 거칠기 Ra 6.3 µm

아래 항목은 위 표의 25종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 길이 · 헤드 수 · 스핀들 출력 · 위치 정밀도 · 크기 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
가공 방식	X · Y · Z 좌표 입력 방식 CNC 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍
스핀들	최대 0~18,000rpm — 출력은 기종별 2.2 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 · 드릴
자재 고정	공압 클램프 — 공기압력 0.5 ~ 0.8MPa (5 ~ 8bar · 기종별)
전원	380V — 소비전력은 기종별 2.2 ~ 15kW
위치 정밀도	±0.15mm(표준형) · ±0.1mm(이탈리아 스핀들형) · ±0.02mm(4축 툴교환형)
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일커튼월 프레임

Real Product

실물 · 대표 기종

CNC 카피루터기의 실물입니다. 김해 전시장에서 수동 카피형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMM-CNC-2500 — X축 2,500mm 1헤드 · 스핀들 0~18,000rpm

WTMD-CNC-1+1-3000 — 2헤드 · X축 3,000mm · 테이블 ±90° 회전

WTMM-CNC-6000AB — 6,000mm 베드 AB 2구역 · 클램프 8세트

WTMD-CNC-4AXIS-8 — 4축 · 자동 공구교환 6스테이션

Line-up

CNC 카피루터기 25종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMM-CNC-2500-T입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 CNC 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

WTMM-CNC-400

X 400 · Y 150(300) · Z 150mm (±0.15mm)

WTMM-CNC-800

X 800 · Y 150 · Z 120mm (±0.15mm)

WTMZ-CNC-800

X 800 · Y 100 · Z 120mm (±0.15mm)

WTMM-CNC-1500

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2000

X 1,500 · Y 150 · Z 120mm (±0.15mm)

WTMM-CNC-2500

X 2,500 · Y 150 · Z 120mm (±0.15mm)
