CNC400 루터기 WTMM-CNC-400, 난간대 프로파일에 세로 자재 끼울 구멍 가공

ENTRY-LEVEL CNC ROUTER WTMM-CNC-400 · RAILING PROFILE · SQUARE HOLE · TRIAL RUN

보급형 CNC 루터기 WTMM-CNC-400으로 난간대용 알루미늄 사각 프로파일 윗면에 모서리가 둥근 네모 구멍을 냈습니다. 가공한 구멍에 세로 자재를 끼워 맞춰 조립 상태까지 확인했습니다. 가공 모양과 치수는 터치 화면에서 숫자로 넣습니다.

CNC400 루터기난간대 프로파일세로 자재 조립

400mm

X축 구간

±0.15mm

위치 정밀도

2.2kW

스핀들 출력

Machine

숫자를 넣어 가공하는 보급형 1헤드 CNC입니다

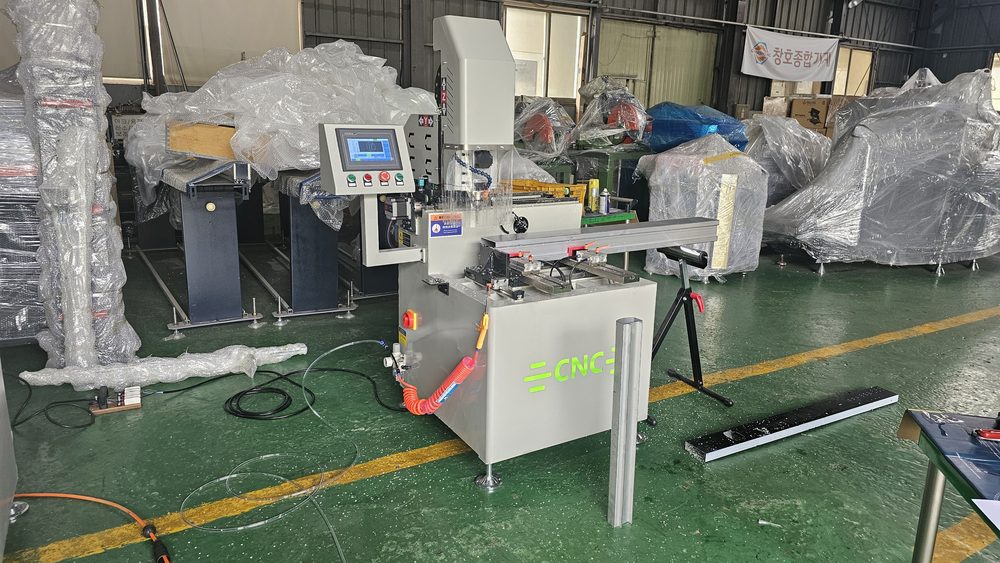

WTMM-CNC-400은 터치 화면에 가공 모양과 치수를 숫자로 넣어 가공하는 1헤드 CNC 루터기입니다. 가공 구간은 X 400 · Y 150(300) · Z 150mm, 위치 정밀도는 ±0.15mm, 스핀들은 2.2kW입니다.

Control

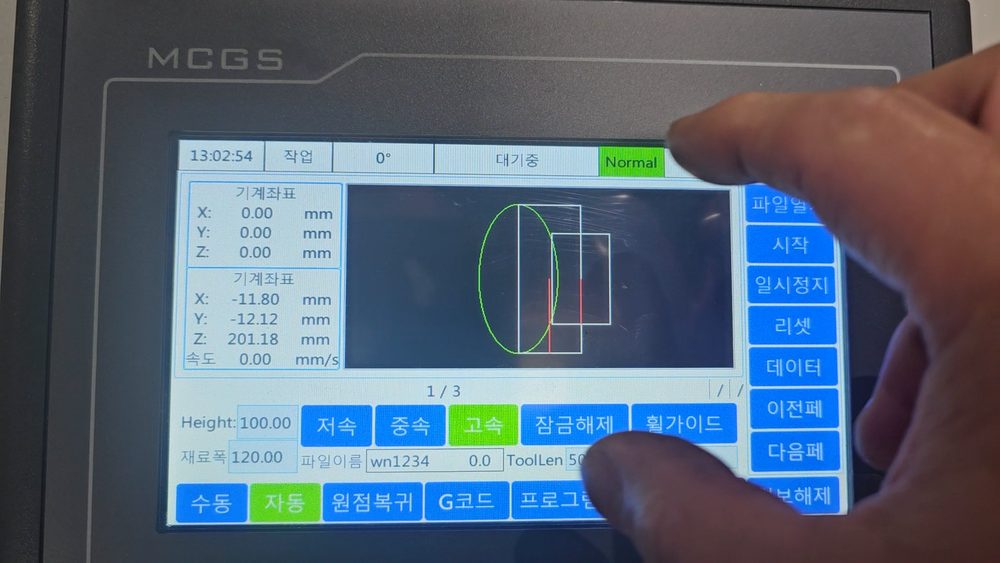

화면에서 모양을 확인하고 자동으로 가공합니다

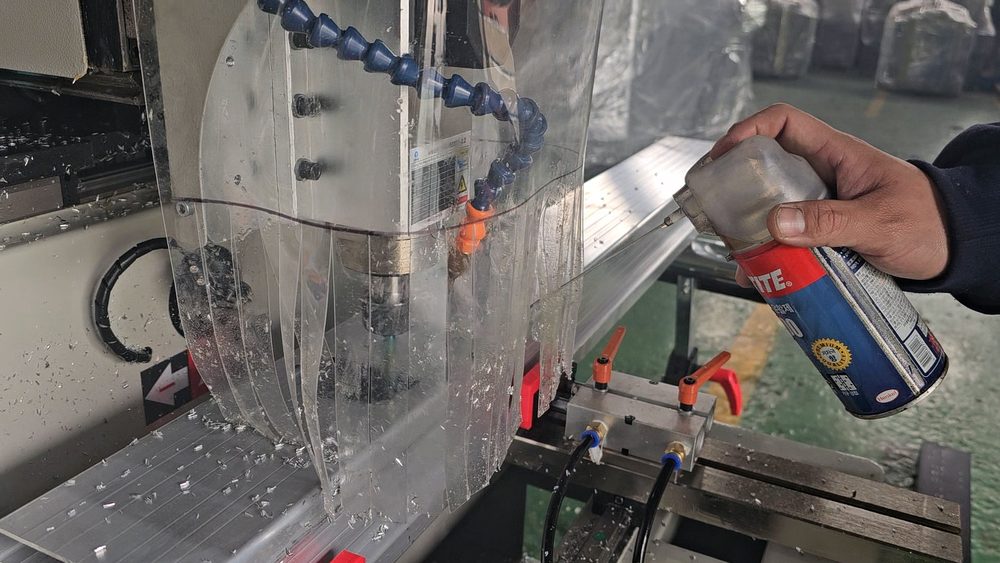

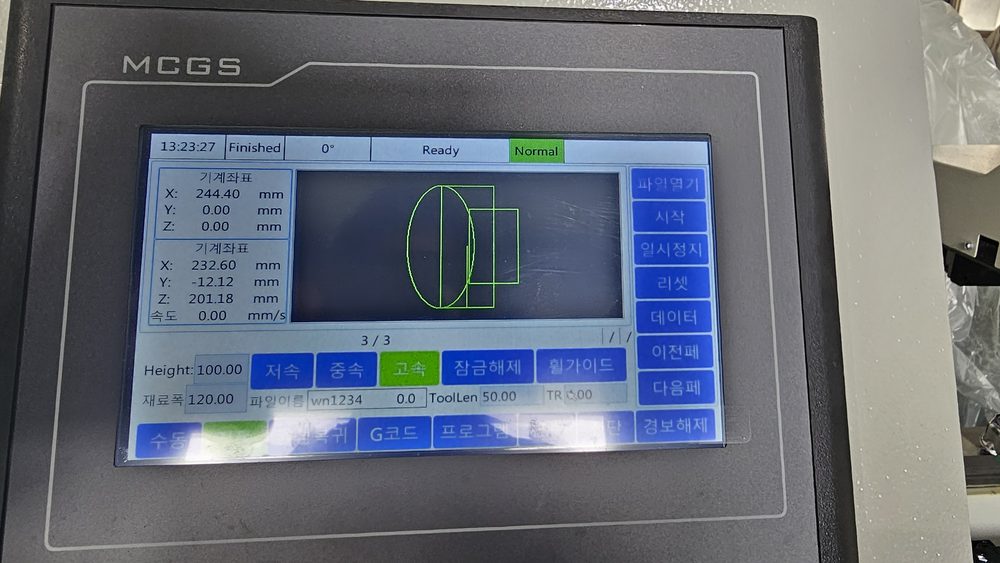

화면에는 가공할 모양과 좌표가 나오고, 자동 운전으로 가공을 마치면 Finished가 표시됩니다. 가공하는 동안 공구 쪽에 절삭 스프레이를 뿌렸습니다.

Cut

프로파일 윗면에 네모 구멍을 냈습니다

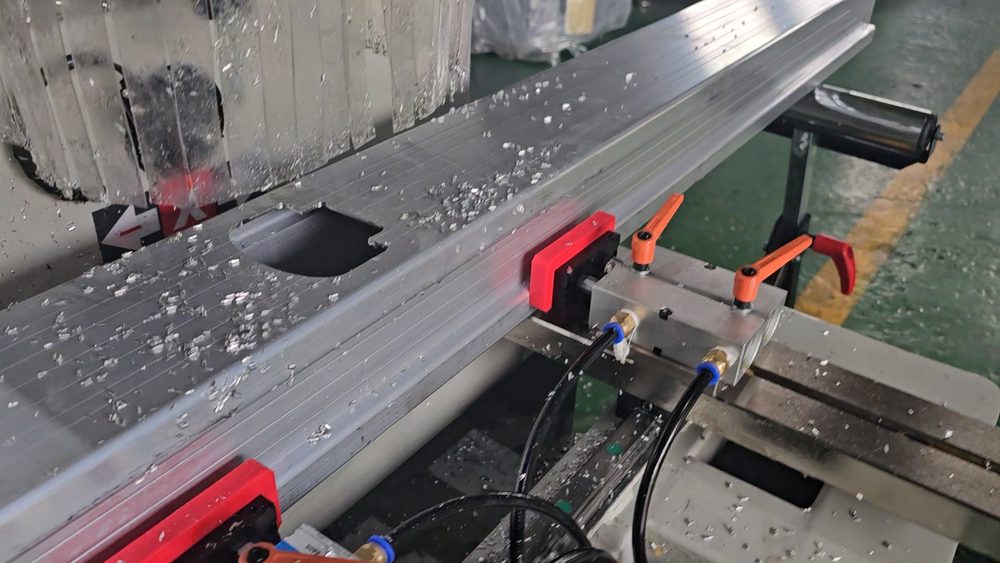

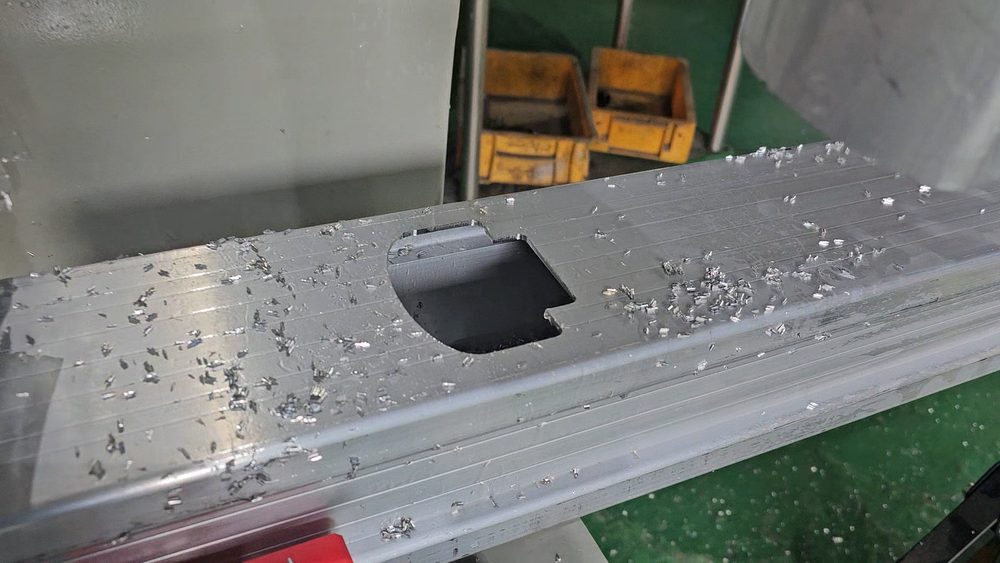

긴 사각 프로파일을 공압 클램프로 고정하고, 윗면에 모서리가 둥근 네모 구멍을 냈습니다.

Assembly

가공한 구멍에 세로 자재를 끼워 봤습니다

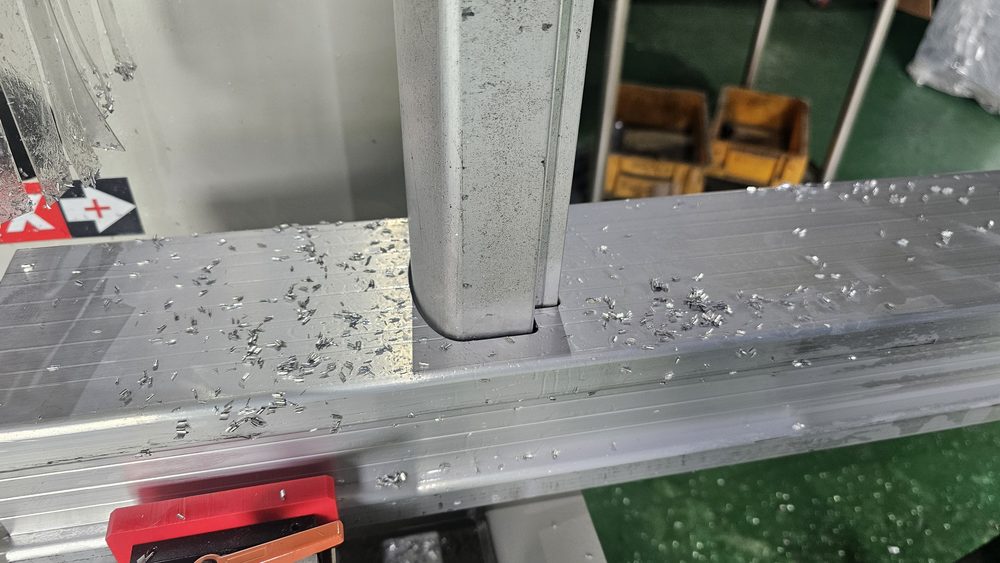

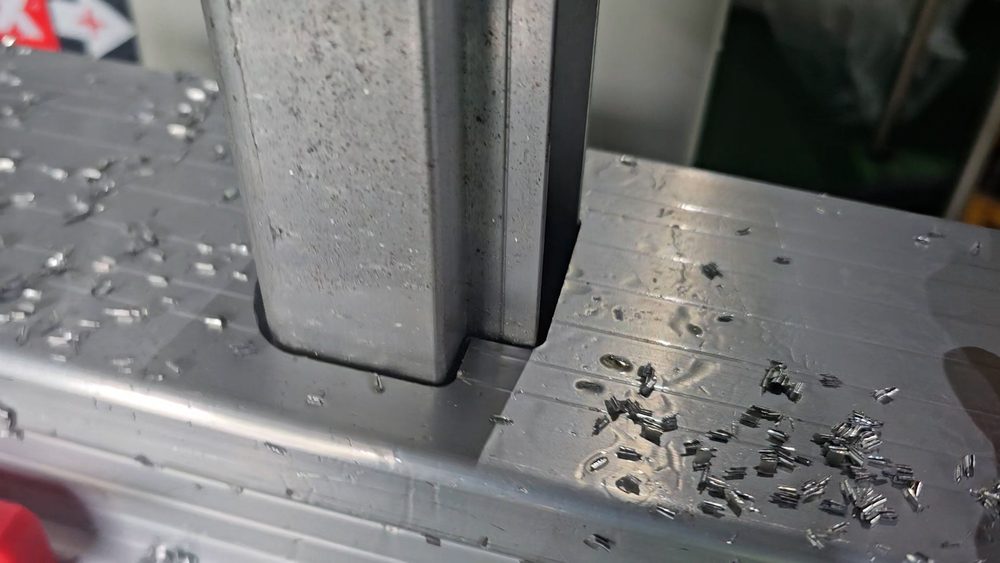

가공한 구멍에 사각 세로 자재를 끼워 크기가 맞는지 확인했습니다. 난간처럼 가로 자재에 세로 자재를 끼워 조립하는 작업에 쓰는 가공입니다. 가공하실 자재 단면과 구멍 치수를 보내 주시면 이 기종으로 가공할 수 있는지 먼저 확인해 드립니다.

Summary

이번 시운전 내용

CNC 루터기알루미늄

Video

작업 영상

영상

보급형 1헤드 CNC 루터가공기 WTM-CNC-400 난간대 조립 가공
