2헤드 CNC 경첩 가공기 WTMM-CNC-C2500, 시운전과 경첩 맞춰 보기

TWIN-HEAD CNC HINGE MACHINE WTMM-CNC-C2500 · HINGE SCREEN · TWO SPINDLES · AIR CLAMPS

2헤드 CNC 경첩 가공기 WTMM-CNC-C2500을 시운전했습니다. 경첩 화면에서 경첩 자리와 피스 구멍 배치를 숫자로 넣으면 두 헤드가 함께 가공하며, 프로그램을 따로 짜지 않아도 됩니다. 자재에는 실제 경첩을 대어 자리를 맞춰 봤습니다.

2헤드 CNC경첩 화면 숫자 입력국내 제작

2헤드

동시 가공

3,000mm

X축 구간

±0.15mm

위치 정밀도

Machine

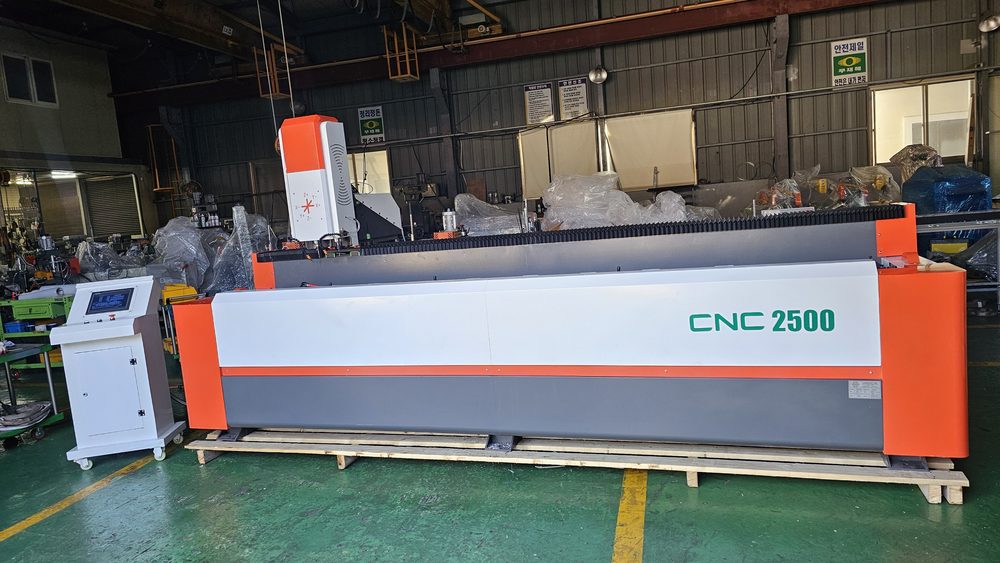

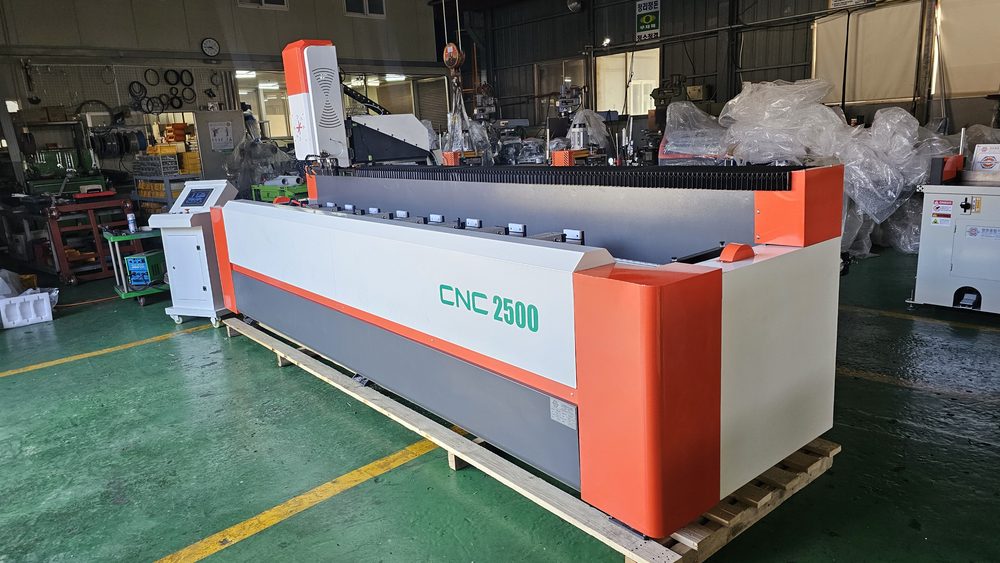

X축 3,000mm · 스핀들 두 개의 국내 제작 CNC입니다

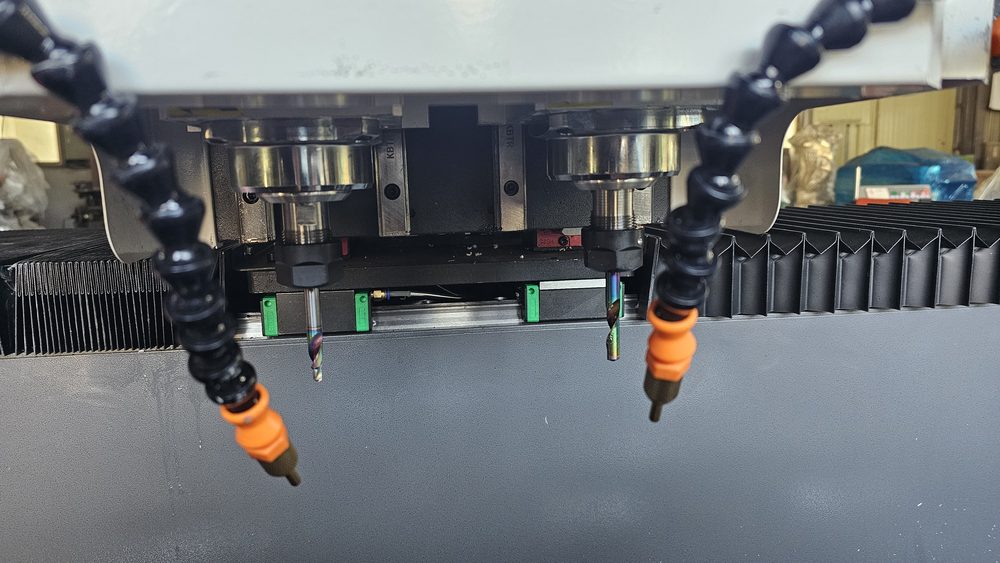

WTMM-CNC-C2500은 기계 길이 4,400mm에 X 3,000 · Y 150 · Z 150mm 구간을 가공하고, 3.5kW 스핀들 두 개를 사용합니다. 조작반은 본체와 떨어진 별도 스탠드에 있습니다.

Control

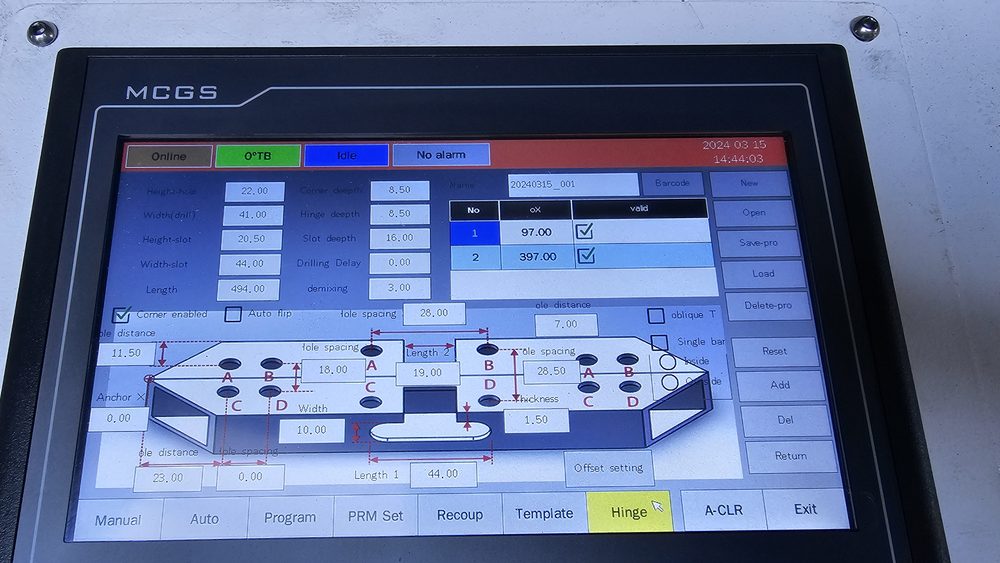

경첩 화면에서 숫자만 넣어 가공합니다

경첩 메뉴를 고르면 경첩 자리와 피스 구멍 배치도가 나오고, 둘레 칸에 치수를 넣습니다. 프로그램을 따로 짜지 않고 숫자 입력만으로 두 헤드가 함께 가공합니다.

Clamp

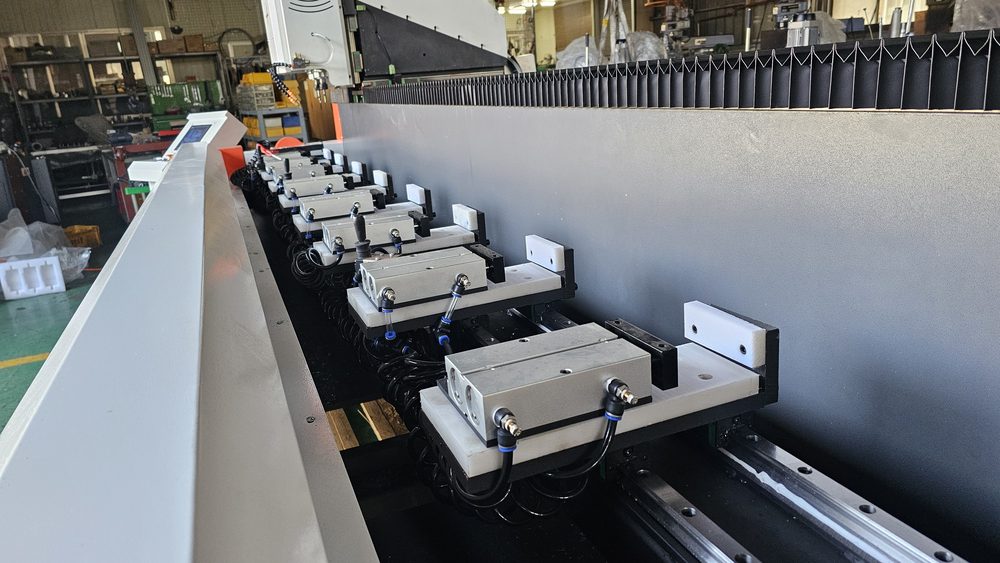

긴 자재를 공압 클램프 여러 개로 잡습니다

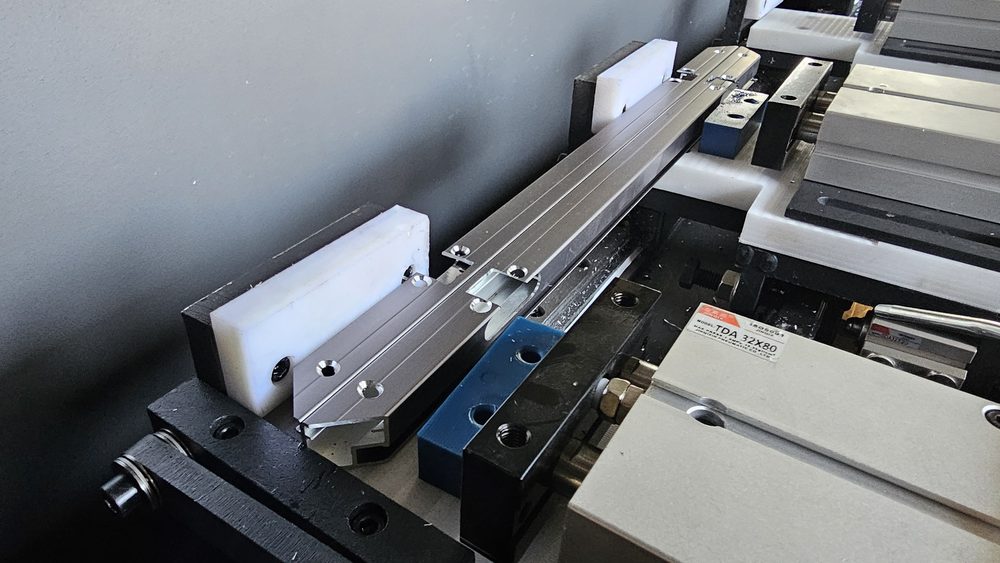

작업대를 따라 공압 클램프가 줄지어 있어, 긴 자재를 흰색 받침 블록에 기대어 여러 곳에서 고정합니다.

Hinge

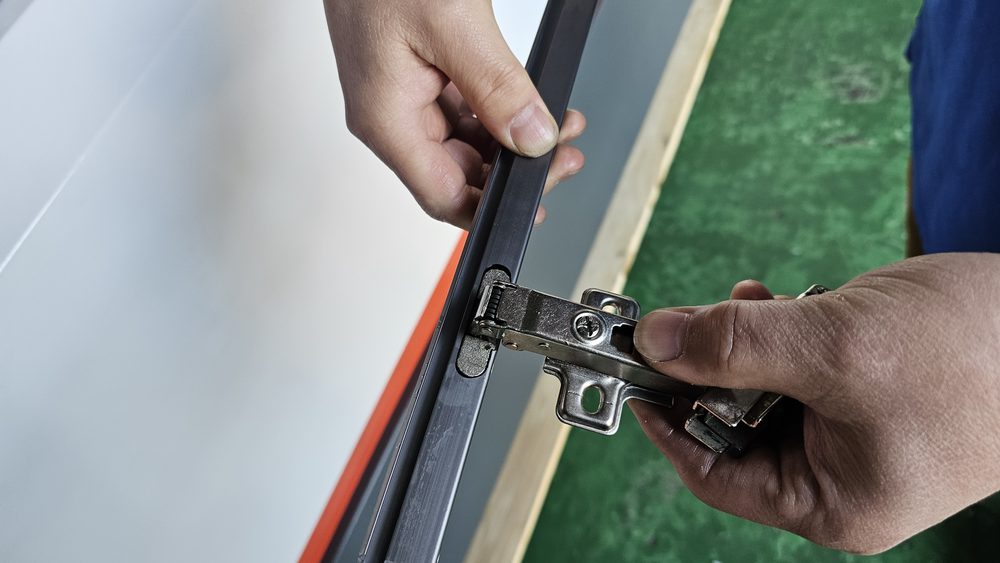

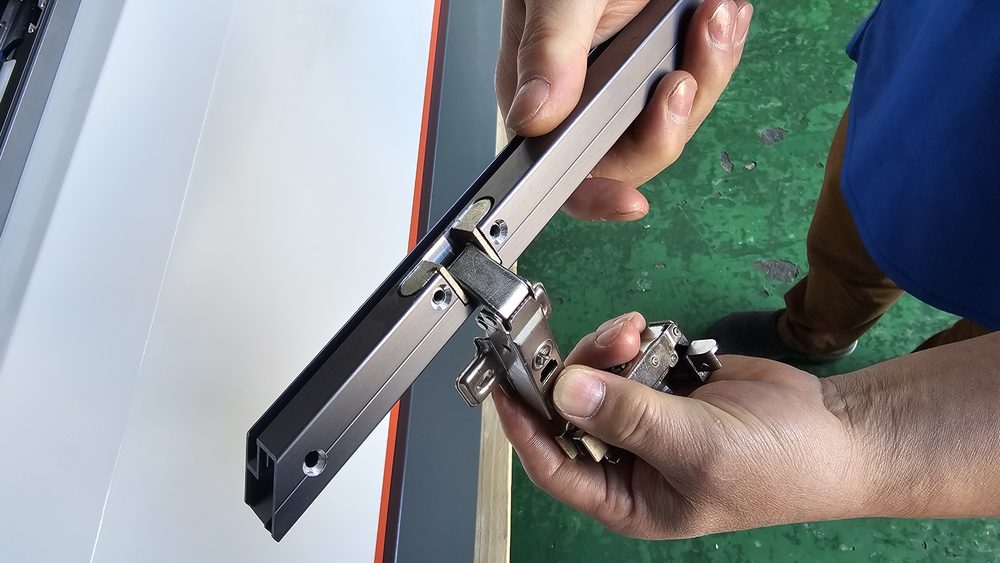

자재에 경첩을 대어 자리를 맞춰 봤습니다

자재 홈에 실제 경첩을 맞대어 경첩 자리와 피스 구멍이 어떻게 놓이는지 확인했습니다. 사용하시는 경첩과 자재 단면을 보내 주시면 가공 배치를 미리 검토해 드립니다.

Summary

이번 시운전 내용

CNC 루터기알루미늄

Video

작업 영상

영상

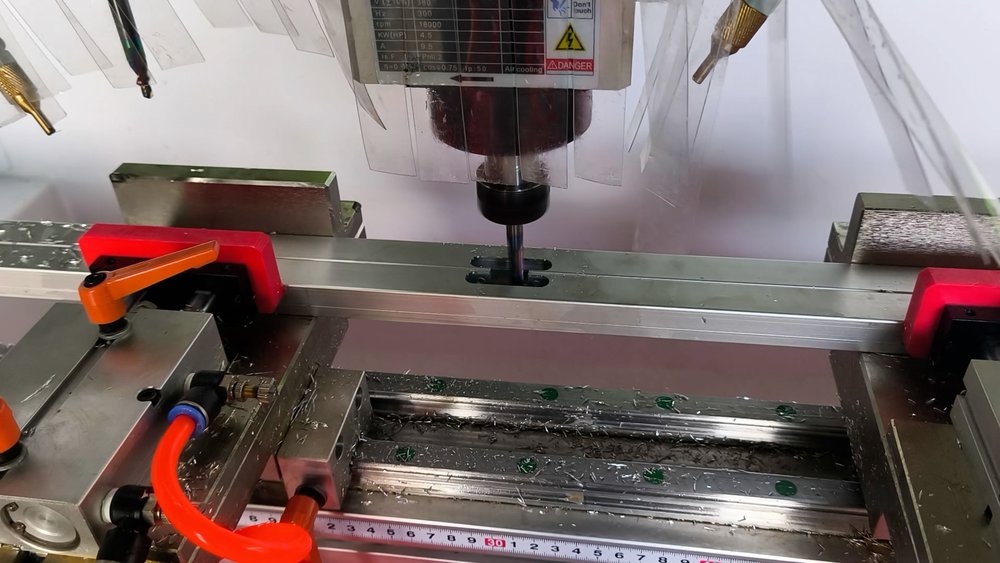

알루미늄 진열장 경첩 홀 조립구 CNC 가공기 WTMM-CNC-C2500
