Double-Head Copy Router Machine
드릴 세 개를 물린 채
127kg으로 옮깁니다
SINGLE-HEAD MULTI-AXIS COPY ROUTER GALAXY-II · 3-AXIS DRILLING · 127 kg
라우팅과 드릴 가공을 한 대에서 하는 1헤드 다축 기종입니다. 지름이 다른 드릴 세 개를 함께 물려 두므로 구경을 바꿀 때마다 다시 세팅하지 않습니다. 축 구간은 X 255 · Y 110 · Z 130mm이고 380V 1.1kW · 850 × 2,525 × 1,450mm · 127kg입니다.
축 X·Y·Z = 255 / 110 / 130mm380V · 1.1kW127kg
이 모델 견적 문의스마트스토어 바로가기
255mm
X축 구간
130mm
Z축 구간
1.1kW
소비전력
127kg
기계 중량
이 계열 3기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
GALAXY-II에 문의가 많은 세 가지
2헤드 · 다축 카피루터기 기종군 3종 가운데 GALAXY-II만의 값입니다. 공급 방식과 사후 관리는 3종이 같습니다.
01
드릴 지름 10 · 12 · 10mm를 함께 물려 둡니다구경이 다른 드릴 세 개가 동시에 세팅되어 있습니다. 구멍마다 드릴을 바꿔 물리며 반복하던 작업을 한 세팅에서 끝내실 수 있습니다. 엔드밀은 지름 8mm와 5mm를 씁니다.
02
127kg — 같은 기종군 2헤드기의 3분의 2 무게입니다2헤드 F2 계열은 200kg입니다. 이 기종은 127kg이라 라인 사이에 끼워 놓거나 자리를 옮기실 때 부담이 적습니다. 다축 가공 기능은 그대로 두었습니다.
03
축 구간 X 255 · Y 110 · Z 130mm입니다휴대형보다 넓고 공장용 대형기보다 작은 구간입니다. 손잡이 자리와 잠금장치 홈을 파는 일반 작업에 맞춰 잡힌 사양입니다. 공기압력은 6~8 bar를 씁니다.
Copy Mechanism
형판 복사에 3축 드릴을 더한 구성입니다
형판 윤곽을 따라 헤드가 움직이며 라우팅을 하고, 여기에 지름 10 · 12 · 10mm 드릴 세 개가 함께 붙어 드릴 가공을 같이 합니다. 엔드밀은 지름 8mm와 5mm를 물립니다. 축 구간은 X 255 · Y 110 · Z 130mm이고 380V 1.1kW 전원에 공기압력 6~8 bar가 필요합니다. 크기는 850 × 2,525 × 1,450mm, 중량은 127kg입니다. 출고 전에 쓰시는 자재로 가공해 보고 결과를 사진으로 보내 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
GALAXY-II 제원
위 표가 이 모델의 값이고, 아래 표는 2헤드 · 다축 카피루터기 기종군 3종에 공통으로 적용됩니다.
| 모델명 | GALAXY-II |
|---|---|
| 원산지 | 터키산 |
| 사용전원 | 380V |
| 소비전력 | 1.1kW |
| 공기압력 | 6~8 bar |
| 톱날·커터 | 3축드릴 Φb10, Φa12, Φc10 / 엔드밀 ΦD8, Φd5 |
| 가공·절단 능력 | 축 X·Y·Z = 255 / 110 / 130mm |
| 기계크기(mm) | 850 × 2525 × 1450 |
| 중량 | 127kg |
아래 항목은 위 표의 3종에 공통으로 적용됩니다. 기종별로 달라지는 값은 헤드 수 · 오일분사 여부 · 공구 구성 · 크기 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 손잡이 자리 · 잠금장치 홈 · 멀티락 홀 |
| 헤드 수 | 2헤드(WTMD-F2 · WTMZ-F2) / 1헤드 다축(GALAXY-II) |
| 모터 | 0.75kW × 2 · 5,000r/min(F2 계열) / 1.1kW(GALAXY-II) |
| 공구 | 드릴 Φ5~8mm 생크 8(F2 계열) / 드릴 Φb10 · Φa12 · Φc10 · 엔드밀 ΦD8 · Φd5(GALAXY-II) |
| 전원 | 380V — F2 계열은 60Hz |
| 형판 | 파실 모양대로 따로 제작 |
| 원산지 | 기종별 표기 — 중국산 · 터키산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
형판을 대고 따라 파는 카피루터기의 실물입니다. 김해 전시장에서 CNC 기종과 나란히 놓고 방식 차이를 보실 수 있습니다.

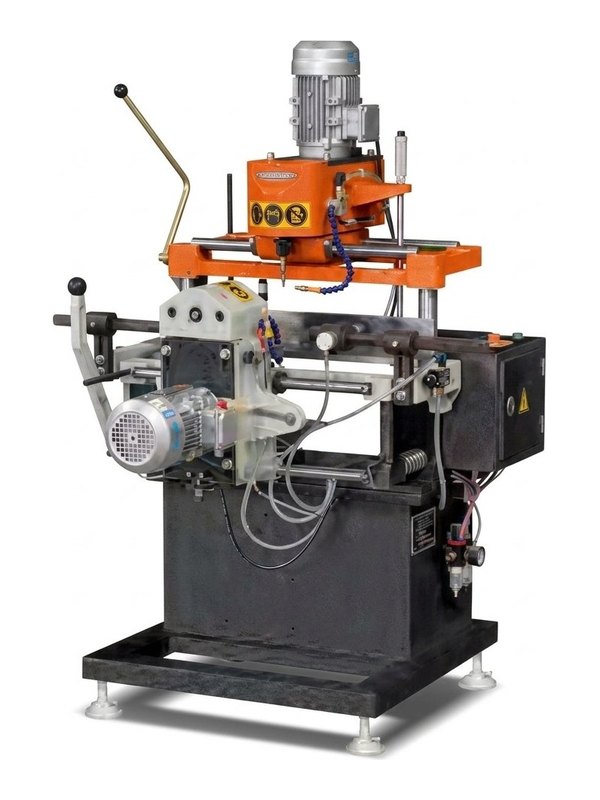

WTMD-F2-100X300 — 2헤드 · 가공범위 290 × 90mm · 5,000r/min

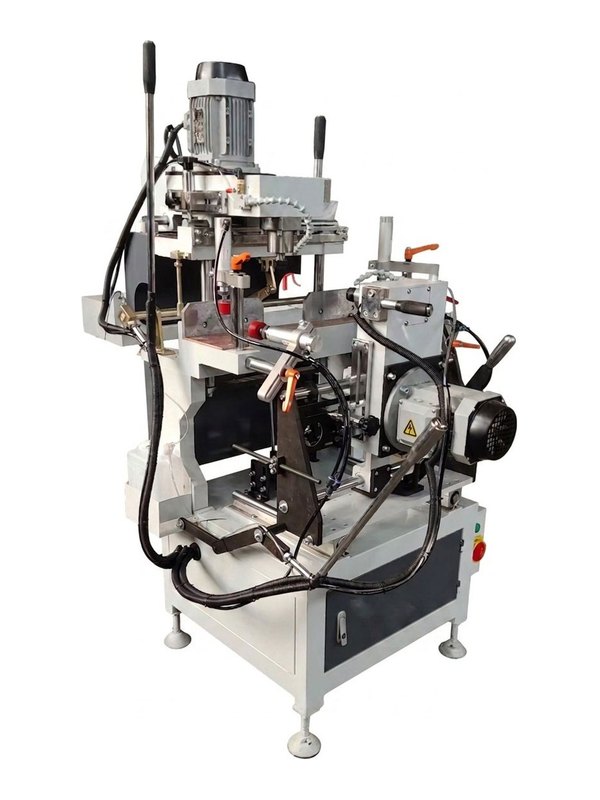

WTMZ-F2-100X300 — 2헤드 · 오일분사형 · 멀티락 홀 가공

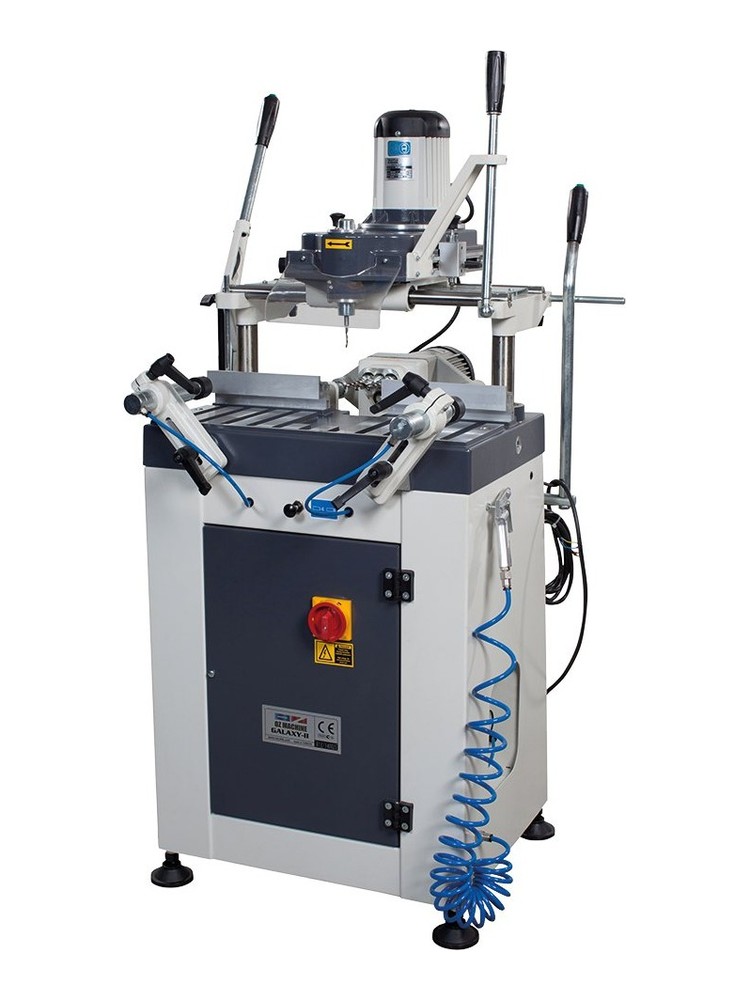

GALAXY-II — 1헤드 다축 복합기 · X 255 · Y 110 · Z 130mm · 127kg
Line-up
2헤드 · 다축 카피루터기 3종 가운데 이 자리입니다
지금 보고 계신 모델은 GALAXY-II입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 2헤드 · 다축 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
드릴 구경 확인
파실 구멍 지름이 물려 있는 드릴 구경과 맞는지 먼저 확인합니다. 도면을 보내 주시면 공구 구성을 알려 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재와 형판으로 가공해 깊이와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
