155mm 단열 2중창 창틀에 배수홀과 손잡이 자리를 낼 수 있나요?

1-HEAD COPY ROUTER · 155 mm THERMAL DOUBLE FRAME · DRAIN SLOT · MULTI-LOCK HANDLE

네, 낼 수 있습니다. 저희 공장에서 보급형 1헤드 카피루터기로 155mm 단열 2중창 창틀에 배수홀을 내고, 창문 자재에는 멀티락 손잡이가 들어갈 자리를 가공했습니다. 가공을 마친 자리에 손잡이를 대어 맞는지도 확인했습니다.

155mm 단열 2중창배수홀 · 손잡이 자리1헤드 카피루터기

155mm

단열 2중창 창틀

1헤드

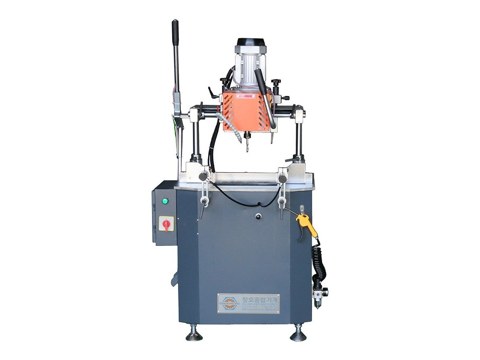

보급형 카피루터기

Φ5~8mm

표준 공구

Site

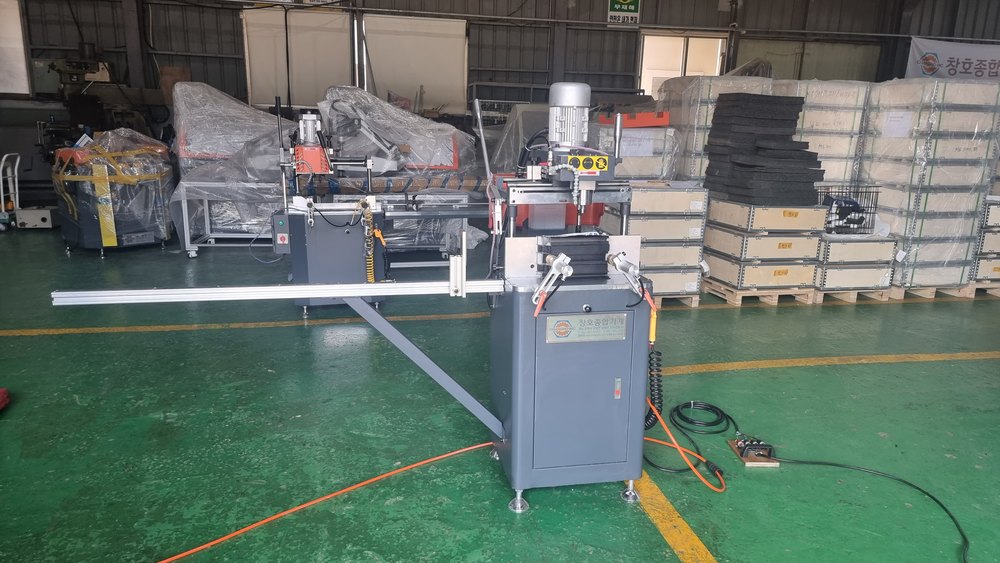

보급형 1헤드 카피루터기로 시운전했습니다

자재를 한 번 고정해 한 자리를 가공하는 기본 기종입니다. 형판을 따라 헤드를 움직이면 형판과 같은 모양의 홈이 파입니다. 긴 자재는 옆에 단 받침대가 받쳐 줍니다.

Problem

높은 창틀에도 같은 자리에 홈을 내야 합니다

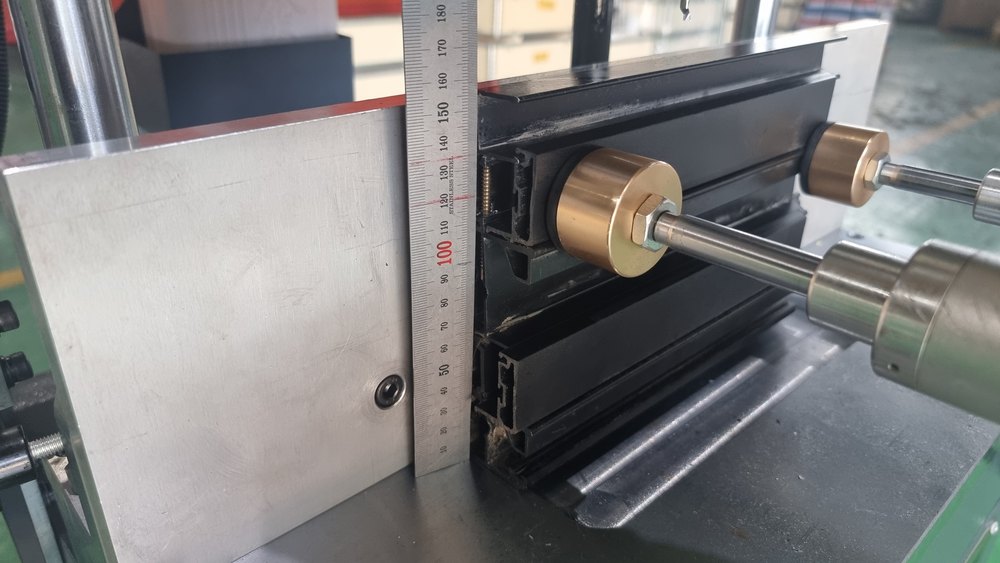

단열 2중창 창틀은 높이가 155mm입니다. 이 창틀에 배수홀을 내고, 창문 자재에는 멀티락 손잡이가 들어갈 자리를 내야 했습니다. 여러 개를 가공해도 위치와 모양이 같아야 조립이 맞습니다.

How We Built It

자재를 고정하고 형판을 따라 가공했습니다

① 자재 고정

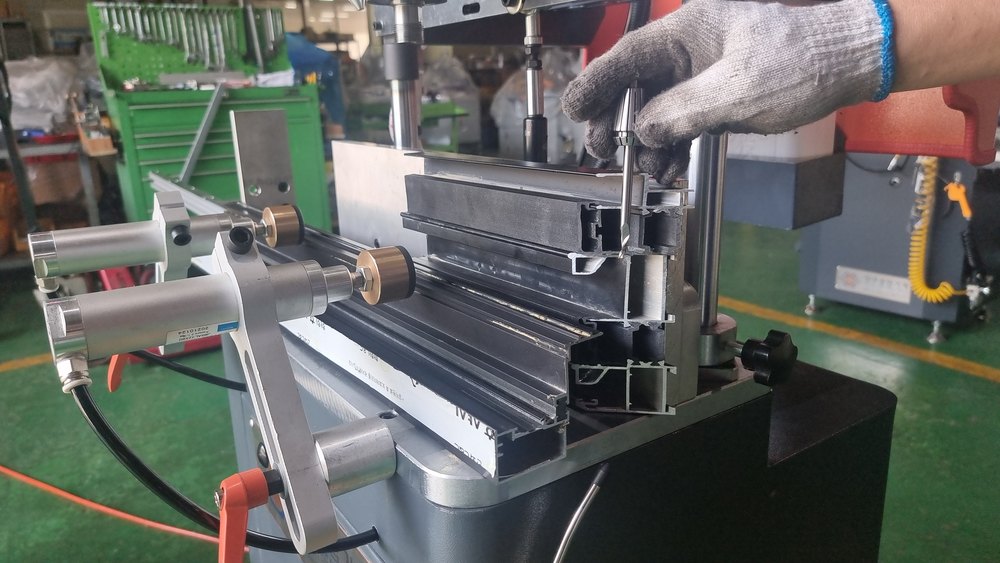

자재를 작업대에 놓고 공압 클램프로 눌러 고정했습니다.

② 형판 맞추기

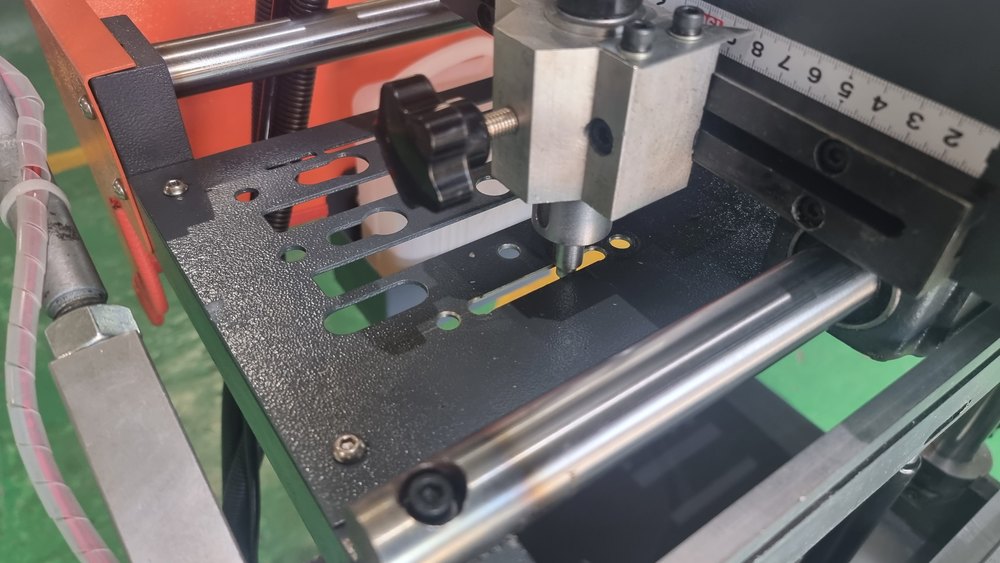

가공할 모양의 형판을 달고, 홈을 낼 위치를 맞췄습니다.

③ 가공

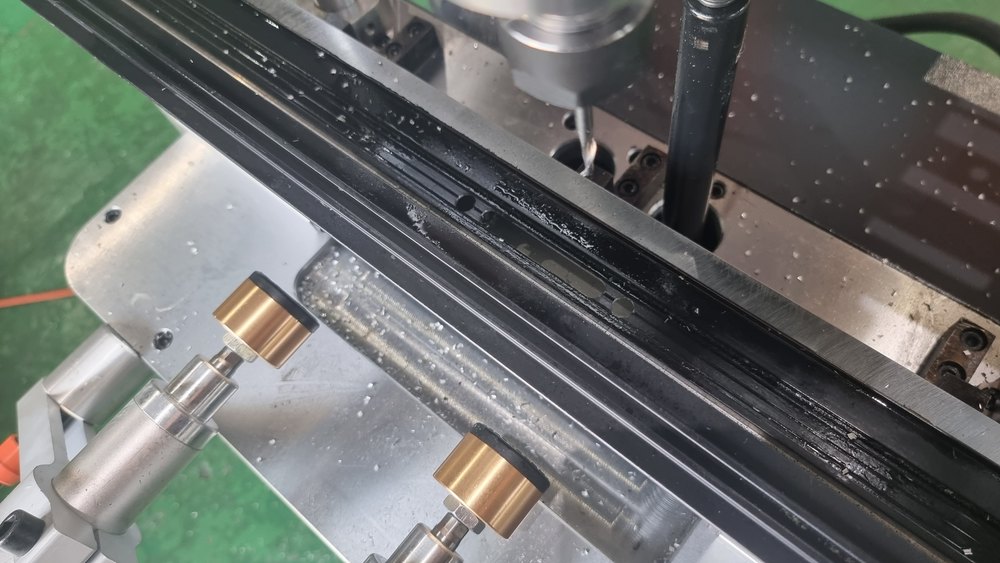

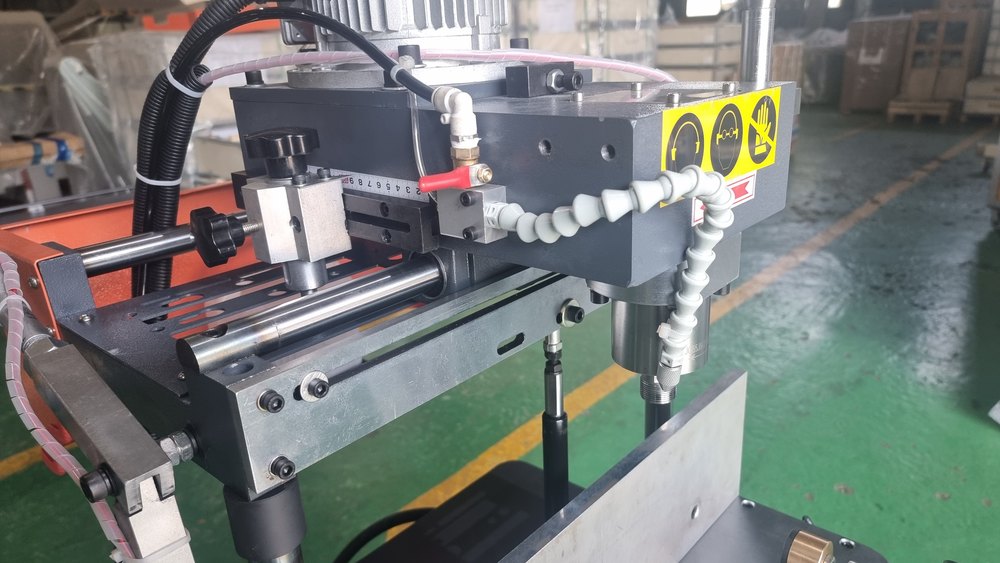

헤드가 형판을 따라 움직이며 홈을 냈습니다. 가공하는 동안 절삭유를 뿌립니다.

Result

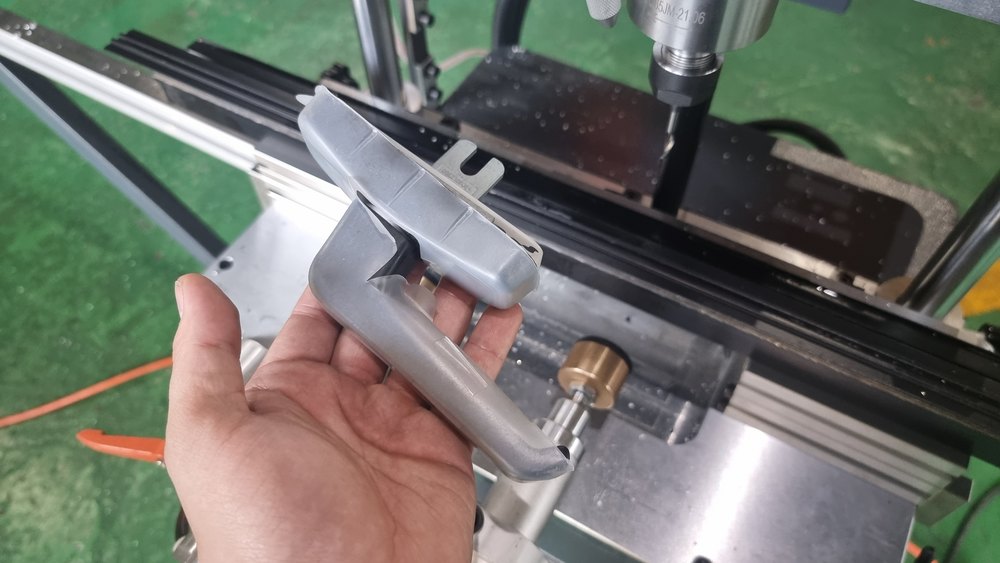

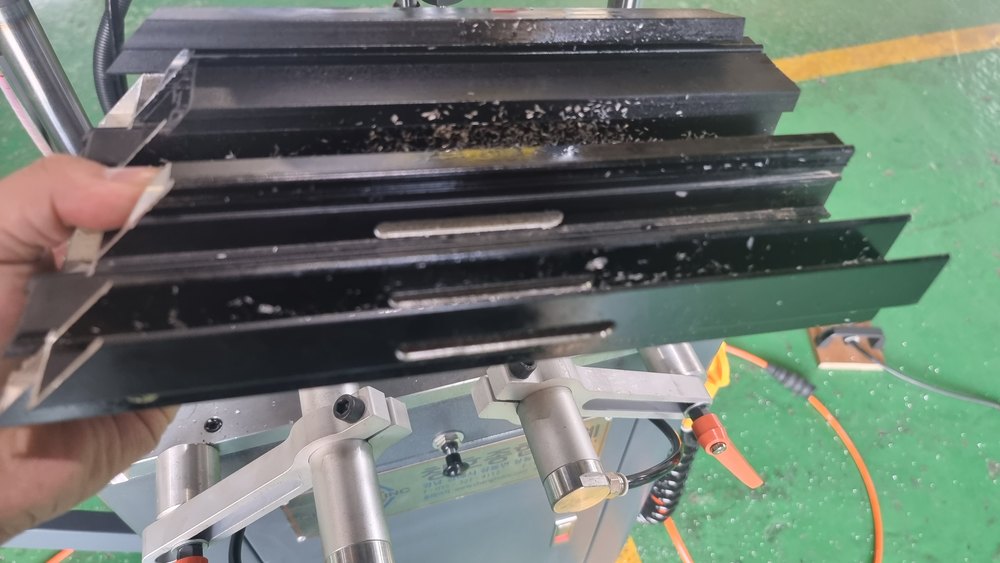

가공한 자리에 손잡이를 맞춰 보았습니다

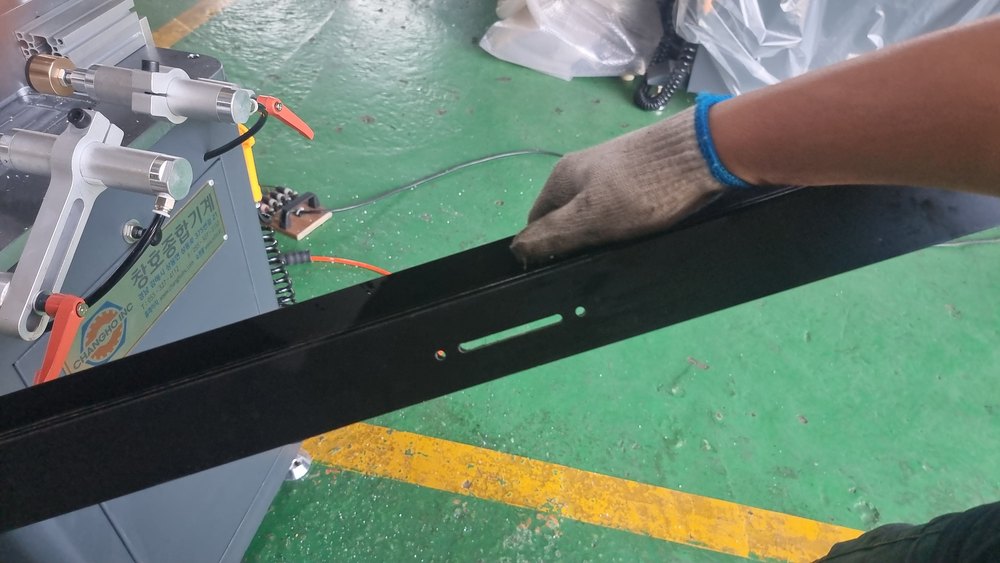

홈을 낸 자재를 꺼내 모양을 확인하고, 멀티락 손잡이를 가공한 자리에 대어 맞는지 보았습니다. 가공하실 자재 단면과 배수홀 · 손잡이 자리 도면을 보내 주시면 맞는 형판과 기종을 검토해 드립니다.

Summary

이번 시운전 내용

카피루터기알루미늄

Video

작업 영상

영상

1헤드 보급형 카피루터기 멀티락 가공 · 155mm 단열 2중창 배수홀 가공 — 창호종합기계 유튜브
