창호종합기계CHANGHO INC

203. 알루미늄 카피루터기
055-327-4112

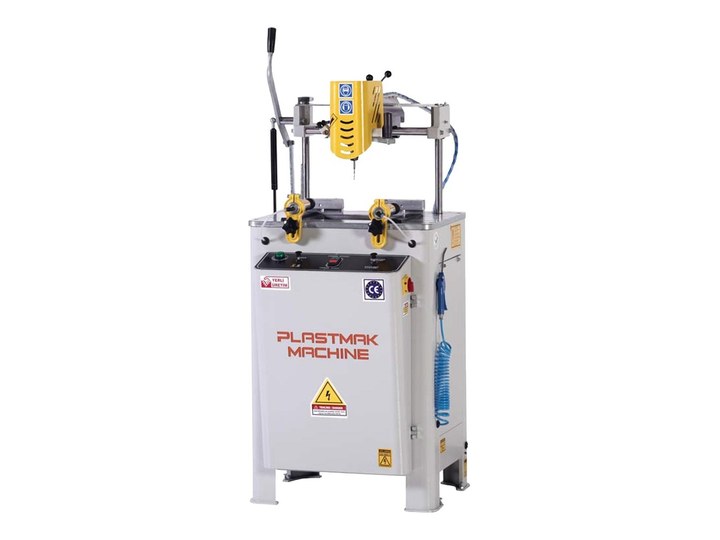

Single-Head Copy Router Machine

단상 전원으로 쓰는
표준형 1헤드기입니다

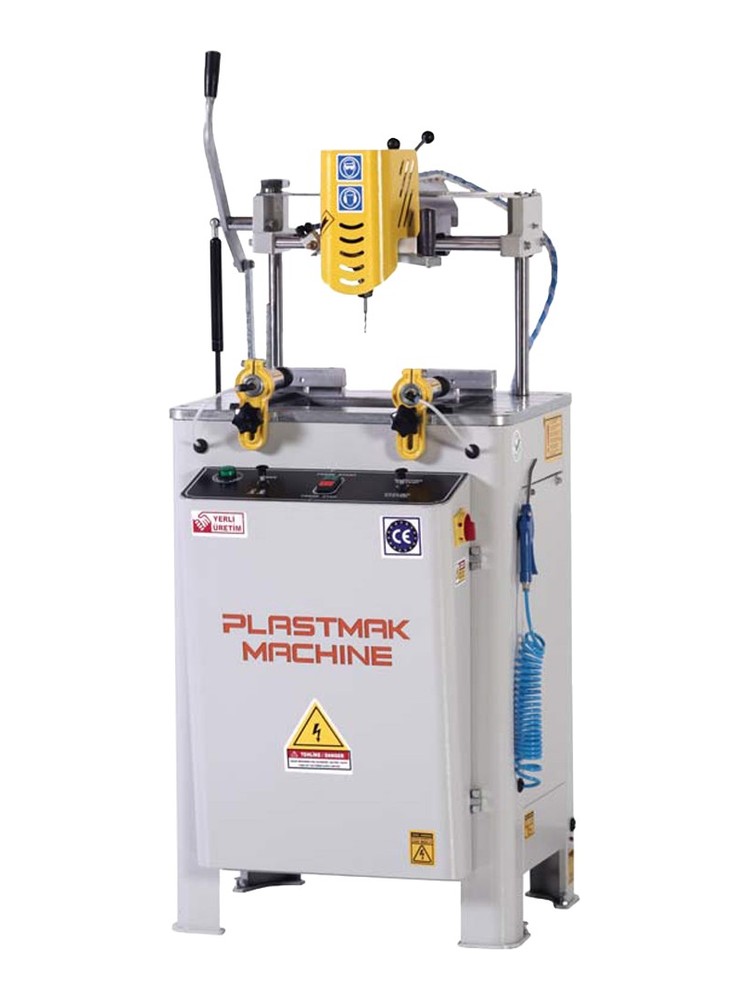

SINGLE-HEAD COPY ROUTER SC-541 · X 280 · Y 125 · Z 90 mm · 220V 0.75 kW

일반 모터를 쓰는 1헤드 카피루터기입니다. 고주파형 SC-542와 기계 제원이 같고 모터 구성만 다릅니다. 가공 범위는 X 280 · Y 125 · Z 90mm이고 220V 0.75kW 단상 전원을 씁니다. 600 × 626 × 1,260mm · 105kg입니다.

절단범위 X280 · Y125 · Z90220V · 0.75kW105kg

이 모델 견적 문의 스마트스토어 바로가기

280mm

X축 구간

90mm

Z축 구간

220V

사용 전원

105kg

기계 중량

이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

SC-541에 문의가 많은 세 가지

1헤드 카피루터기 기종군 9종 가운데 SC-541만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.

220V 단상 전원으로 설치하실 수 있습니다삼상 배선 공사 없이 놓으실 수 있습니다. 전원 여건이 제한된 작업장에서 설치 준비가 간단합니다.

형제 기종과 형판·엔드밀 규격을 함께 씁니다같은 계열 기종끼리 형판과 엔드밀 규격이 같습니다. 여러 대를 두신 경우 소모품을 한 가지로 관리하실 수 있습니다.

가공 범위 X 280 · Y 125 · Z 90mm입니다알루미늄 시스템창의 손잡이 자리와 잠금장치 홈을 파는 구간입니다. 고주파형 SC-542와 같은 값이며, 두 기종의 차이는 모터 구성뿐입니다.

Structure & Tooling

일반 모터와 상하 스톱퍼로 구성한 표준형입니다

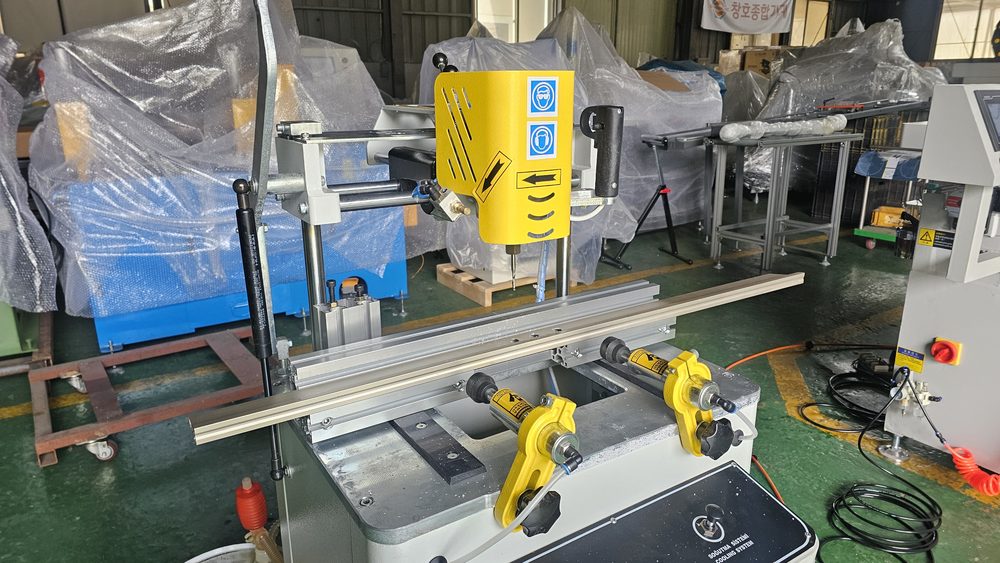

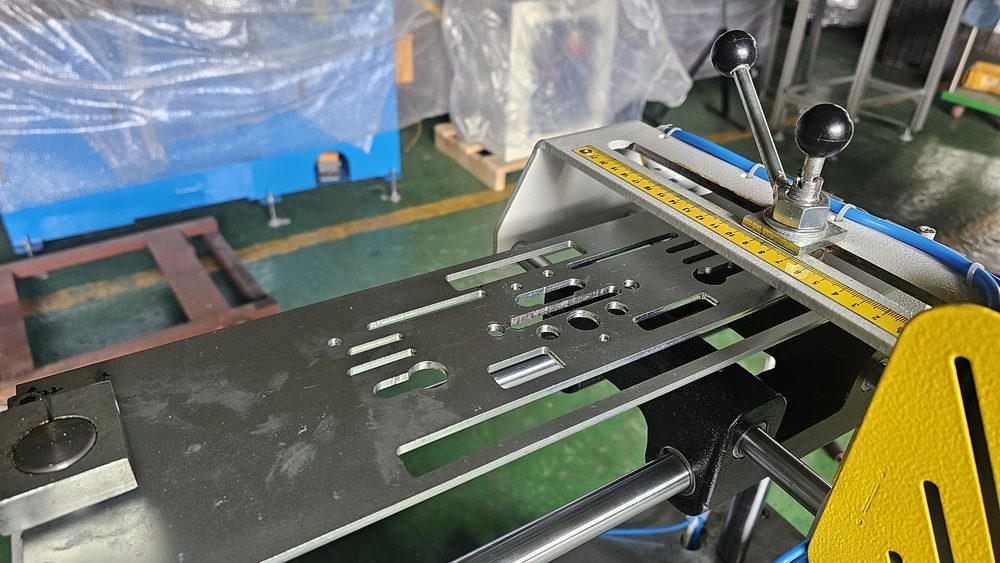

형판 윤곽을 따라 헤드가 움직이며 자재에 같은 모양을 냅니다. 상하 이동 스톱퍼가 하강 위치를 정해 두므로 반복 작업에서 가공 깊이가 유지되고, 형판은 손으로 바꿔 답니다. 엔드밀은 지름 8mm와 5mm를 씁니다. 가공 범위 X 280 · Y 125 · Z 90mm, 크기 600 × 626 × 1,260mm, 중량 105kg, 220V 0.75kW입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.

Specifications

SC-541 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 카피루터기 기종군 9종에 공통으로 적용됩니다.

모델명	SC-541
원산지	터키산
사용전원	220V
소비전력	0.75kW
톱날·커터	엔드밀 ΦD8 / Φd5
가공·절단 능력	X280 · Y125 · Z90
기계크기(mm)	600 × 626 × 1260
중량	105kg
제품 상태	주문제작

아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍
헤드 수	1헤드 — 한 번 물려 한 자리
공구	Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm
전원	220V(SC-541 · SC-542) / 380V(나머지 7종)
소비전력	0.75 ~ 2.2kW
제품 상태	9기종 전부 주문제작
원산지	기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일

Real Product

실물 · 대표 기종

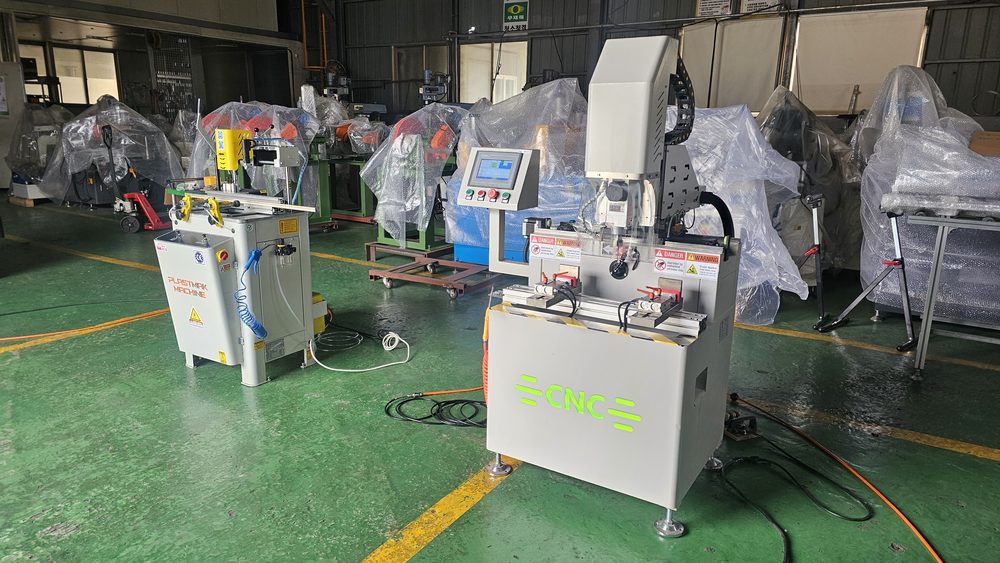

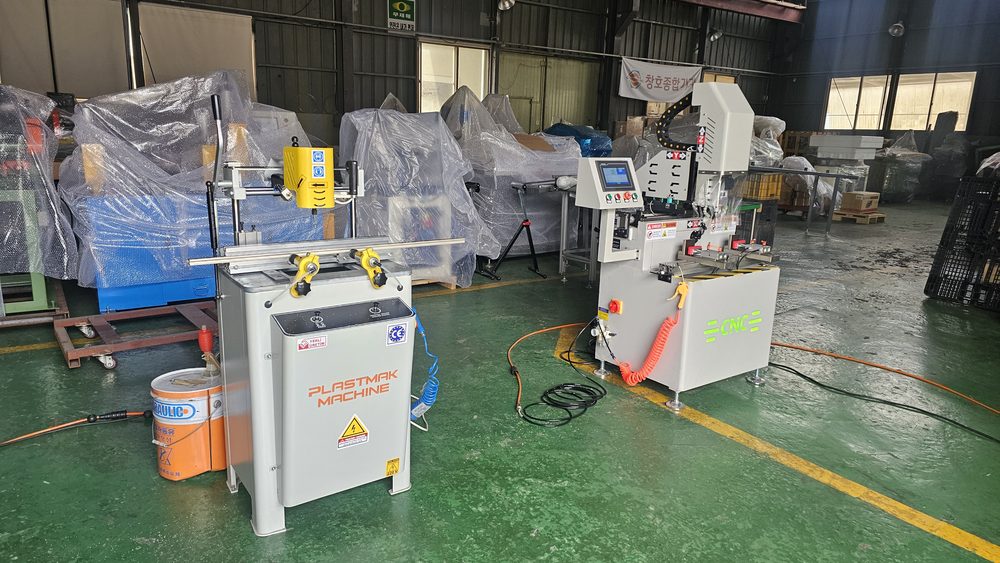

1헤드 카피루터기의 실물입니다. 김해 전시장에서 2헤드 기종 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

WTMZ-550 — 2,400mm 베드 · 가공범위 220 × 108mm · 380V 1.1kW

WTMZ-550-LX265 — 가공 폭 280mm · 12,000rpm · 테이블 4,500mm

GALAXY-I — 103kg 경량 · X 255 · Y 110 · Z 130mm

WTMJ-600-W — 가공범위 600 × 108mm · 다이 포함 약 3,700mm

Line-up

1헤드 카피루터기 9종 가운데 이 자리입니다

지금 보고 계신 모델은 SC-541입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 203 색인, 이 기종군 전체 비교표는 1헤드 카피루터기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.

GALAXY-I

X 255 · Y 110 · Z 130mm

SC-542

X 280 · Y 125 · Z 90mm

SC-541

X 280 · Y 125 · Z 90mm
