Roller Die · Length Stop · Digital Display · Workbench
절단기 옆에 붙는 장비
롤러다이부터 작업다이까지 37종
ROLLER DIE · STOP GAUGE · DIGITAL DISPLAY · WORKBENCH · 37 MODELS · 7 SERIES
알루미늄 절단기 옆에서 자재를 받치고, 절단 길이를 정하고, 수치로 읽고, 옮기는 장비를 일곱 기종군으로 나눠 한 자리에 정리했습니다. 치수를 입력하면 조기대가 이동하는 디지털 롤러다이, 볼트로 짜서 늘리는 국내 제작 알루미늄 롤러다이, 쓰던 롤러다이에 붙이는 잣대와 스케일, 절단기를 올리는 다이와 작업다이 — 쓰시는 절단기와 프로파일 길이로 먼저 고르시면 됩니다.
37종 · 7기종군디지털 9 · 수동 14 · 잣대·부속 7디스플레이 2 · 보조 1 · 다이 2 · 작업다이 2스팬 2 ~ 6m · 이송 최대 6,000mm
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 37기종 — 아래 표에서 기종별 제원으로 이어집니다
37종
전 라인업
7기종군
롤러다이 · 잣대 · 디스플레이 · 다이
6,000mm
최대 스팬 · 이송 범위
220V
디지털 기종 전원(단상)
How to choose
쓰시는 절단기와 프로파일 길이로 고르시면 됩니다
프로파일 최대 길이가 롤러다이 스팬(2~6m)과 이송 범위(3m · 4.5m · 6m)를 정하고, 절단 길이를 수치로 관리하시는지가 디지털 기종과 수동 기종을 정합니다. 롤러다이가 이미 있으시면 잣대 · 줄자 · 디지털 디스플레이만 붙이시면 되고, 절단기를 옮겨 쓰시면 캐스터 작업대, 자재를 나르시면 2단 작업다이입니다. 어느 기종군인지 정하기 어려우시면 절단기 모델명과 테이블 높이, 프로파일 길이를 보내 주십시오. 저희가 구성을 제안하고 절단기와 한 라인으로 세운 사진을 보내 드립니다. 절단기 본체는 101 계열에 있습니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01

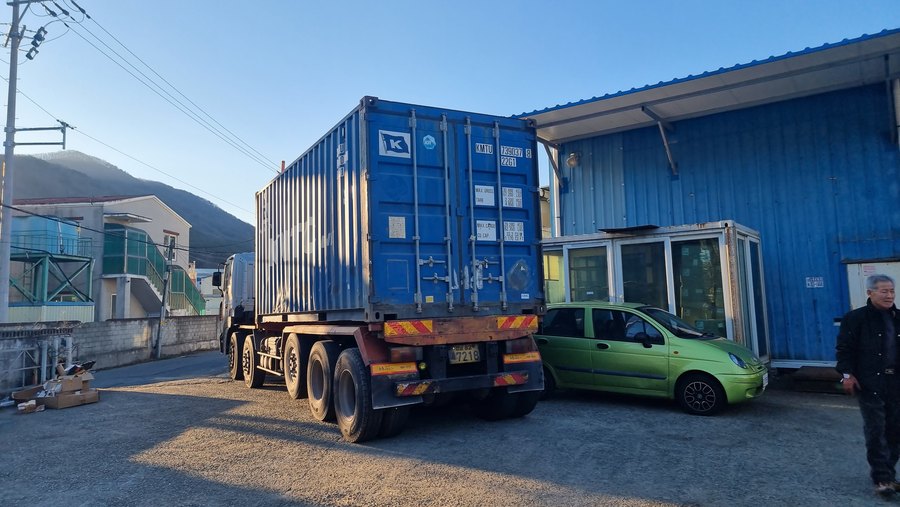

대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02

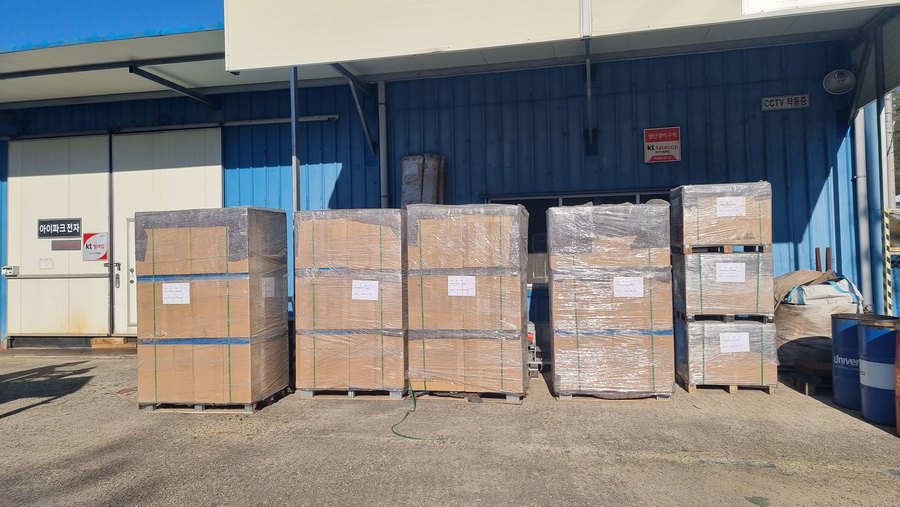

하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03

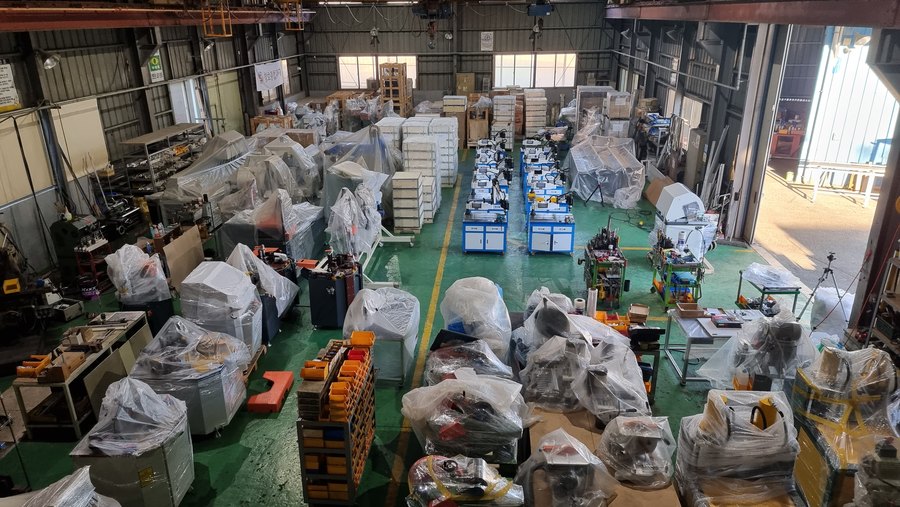

전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04

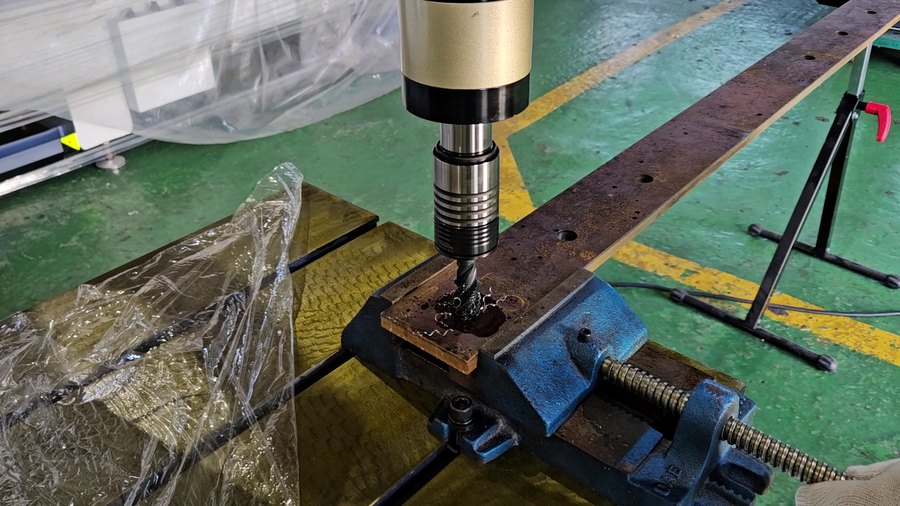

시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05

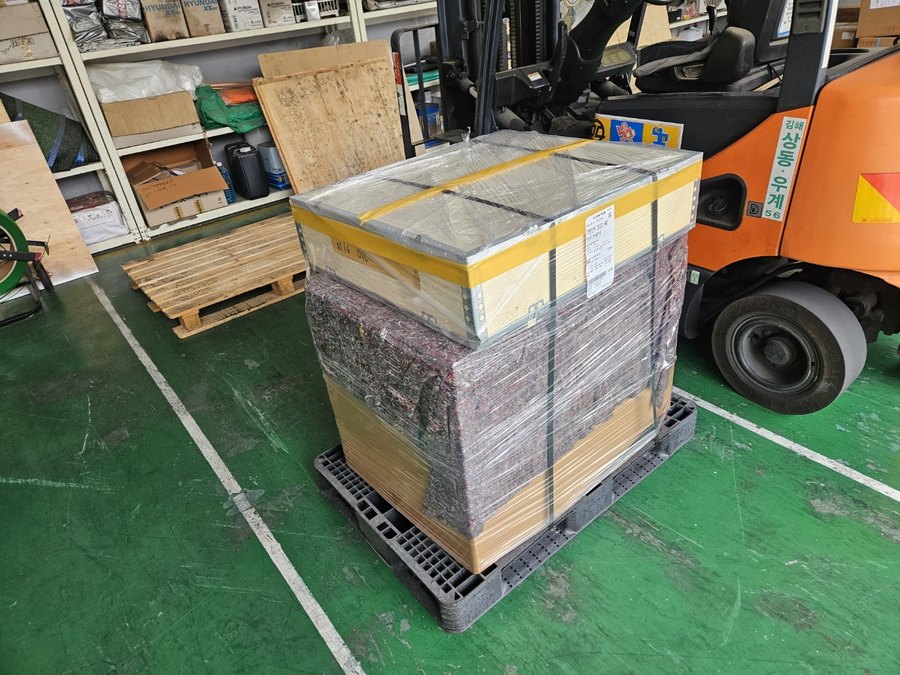

포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06

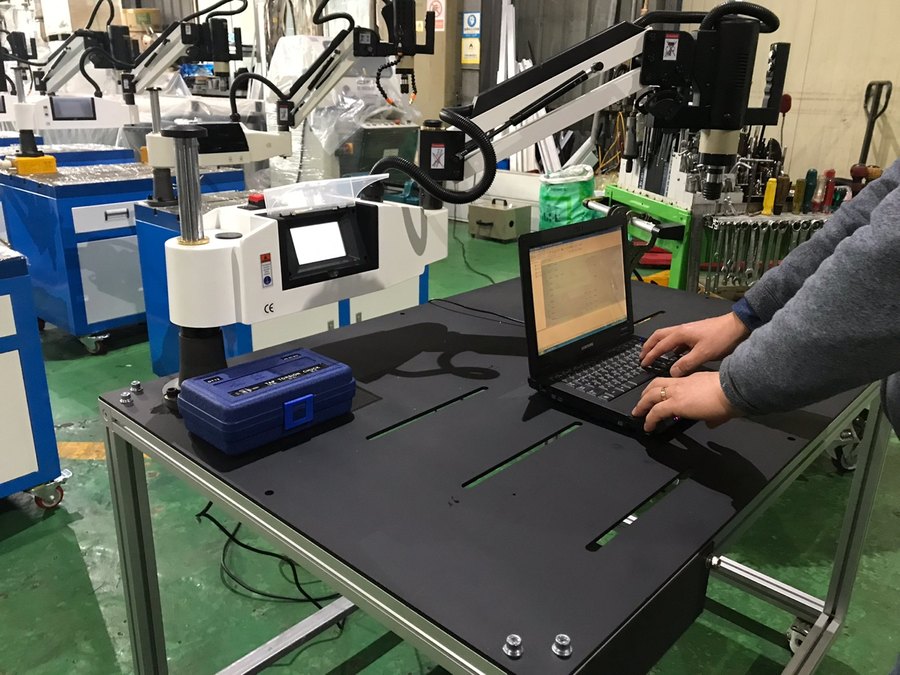

입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Series Line-up
일곱 기종군입니다
칸을 누르시면 그 기종군의 상세 페이지로 이동합니다. 각 페이지에 기종별 규격 비교표와 공통 사양, 주문 안내가 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Model Index
전 모델 색인
모델명을 누르시면 그 기종군의 상세 페이지로 갑니다(기종군 페이지 1장이 여러 모델을 함께 설명합니다). 규격 칸은 측정·이송 범위 또는 크기·하중이며, 상세 치수는 견적 시 제원표로 보내 드립니다.
① 디지털 롤러다이 · 자동이송9종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 디지털 표시형 (측정 3m · 조기대 수동 이동) | ||||
 | 1 | COMET-DD | 측정 용량 최대 3 m · 디지털 스케일 유럽방식 | 220 V · 3406×650×1375 · 93 Kg · 터키산 |
 | 2 | SC-1000 | 측정 용량 최대 3 m | 220 V · 3050×400×980 · 75 KG · 터키산 |
 | 3 | CM-35 | 측정 용량 최대 3 m | 220V · 3,500×500×1,400 · 90 kg · 터키산 |
| CNC 자동이송 0~4,500mm | ||||
 | 4 | WTMD-AR-N04 | 절단 범위 0~4,500 mm | 220V · 4,650×1,450×700 · 150 kg · 국내산 (부품 중국산) |
 | 5 | WTMD-AL-N04 | 절단 범위 0~4,500mm · 반복 정밀도 ±0.01mm | 220V (삼상 380V 대응 가능) · 4650×1450×700 · 약 150 Kg · 국내 제조 (일부 부품 중국산) |
 | 6 | WTMJ-AR-N045 | 절단 범위 0~4500 mm · 최대 4m 주문제작 | 220 V · 4500×5500×700 · 150 Kg · 중국산 |
 | 7 | WTMJ-AL-N045 | 절단 범위 0~4500 mm · 가공정밀도 ±0.5mm | 220 V · 4500×550×700 · 150 Kg |
| CNC 자동이송 0~6,000mm | ||||
 | 8 | WTMM-AR-N06 | 절단 범위 0~6,000mm · 길이 주문제작 가능 | 220V, 50/60Hz · 6000×550×800 · 약 150 Kg · 국내산 (부품 중국산) |
 | 9 | WTMM-AL-N06 | 절단 범위 0~6,000mm · 길이 주문제작 가능 | 220V, 50/60Hz · 6000×550×800 · 약 150 Kg · 국내산 (부품 중국산) |
② 롤러다이 · 수동형14종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 일반형 롤러다이 (무전원) | ||||
 | 1 | K-3000(6000) | — | K-3000:3,000×300×870~980/K-6000:6,000×300×870~980 · 39 kg / 78 kg · 터키산 |
 | 2 | WTM-RD-02 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 2000×500×800 · 40kg · 국내산 |

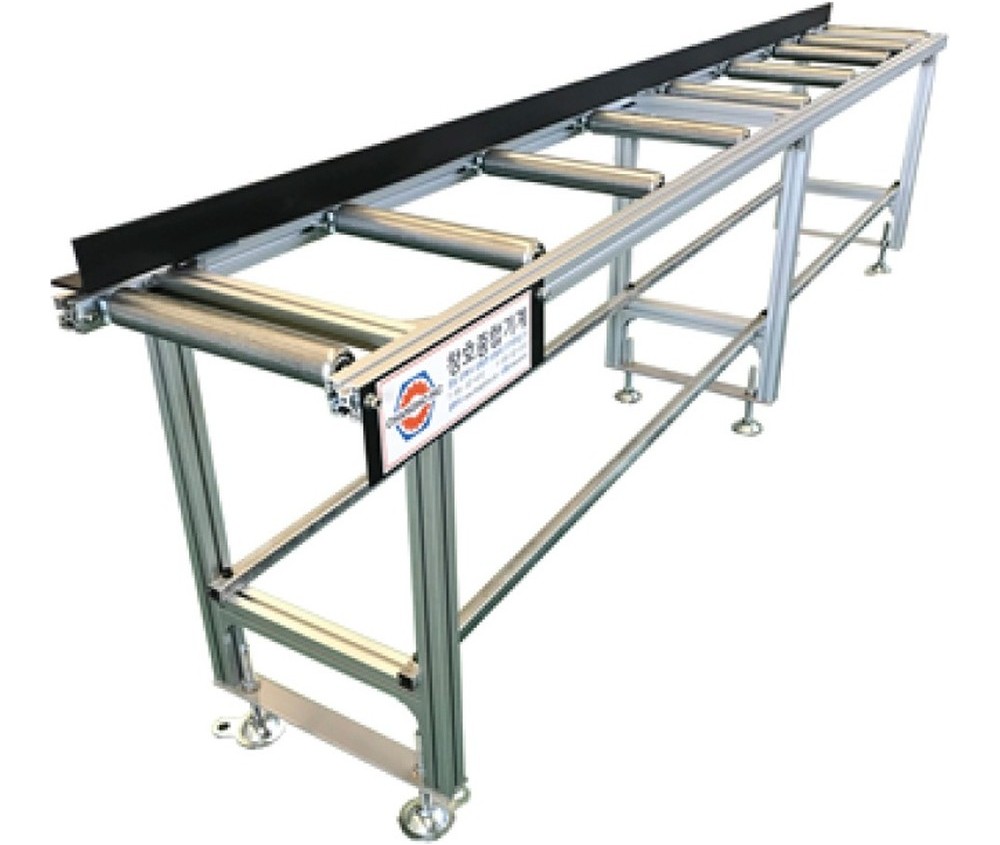

| 3 | WTM-RD-03 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 3000×500×800 · 50kg · 국내산 |
| 4 | WTM-RD-04 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 4000×500×800 · 60kg · 국내산 |
| 5 | WTM-RD-05 | 3M+2M 조립형 · 롤러다이 너비 약 500mm | (3M+2M)5000×500×800 · 80kg · 국내산 |
| 6 | WTM-RD-06 | 3M+3M 조립형 · 롤러다이 너비 약 500mm | (3M+3M)6000×500×800 · 100kg · 국내산 |
 | 7 | SC-1001 | — | 3000×400×980(K6000) · 29 Kg · 터키산 |
| 디지털 스케일 · 조기대형 | ||||
 | 8 | WTM-RD-00 | 너비 약 500mm, 2m~6m (1m 단위) 주문제작 | 2,000×500×800mm · 1m / 20 kg |
 | 9 | CM-40 | — | 220V · 3,500×500×1,400 · 75 kg · 터키산 |
 | 10 | SR4000R / SR4000L | — | 4,000×470×1,000 · 150 kg · 중국산 |
 | 11 | WTM-RD-LM-00 | 375mm 기본 (높이·길이 협의) | |
| 주문형 · 에어실린더 · 높이 조절형 | ||||
 | 12 | WTM-RD-XX | 너비 약 500mm, 1m·2m·3m·4m 등 주문제작 | 40 Kg · 국내산 |
 | 13 | WTM-RD-A-XX | 알루미늄 프로파일 절단 (주문 사양 의존) | 주문사양의존 |
 | 14 | WTM-RD-UD-00 | 200 mm | 3000×500×750~950 · 국내산 |
③ 조기대 잣대 · 부속7종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 조기대 잣대 — 고급형 (구름베어링) | ||||
 | 1 | WTM-1X-01R | 롤러다이 65x6t ㄱ형강앵글 대응 | 160×430×130 · 5 Kg · 국내산 |
 | 2 | WTM-1X-01L | 롤러다이 65×6t ㄱ형강 앵글 대응 | 160×430×130 · 5kg · 국내산 |
| 조기대 잣대 — 일반형 (초소형) | ||||
 | 3 | WTM-1X-02R | 롤러다이 65x6t ㄱ형강앵글 대응 | 145×160×87 · 2.5 Kg · 국내산 |
 | 4 | WTM-1X-02L | 프로파일 길이 계측 | 국내산 |
| 롤러다이 부속 | ||||
 | 5 | WTM-R1 | 길이 350mm · 외경 50mm | (부품)길이350·외경Φ50 · 2kg · 국내산 |
 | 6 | WTM-CB102 | 좌우 세트(연결대 블라켓) | 국내산 |
 | 7 | WTM-SM103 | — | 국내산 |
④ 디지털 디스플레이2종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | MG20E | 사용영역 10 M | 220 V · 300×100×100 · 1 Kg · 중국산 |
 | 2 | M503 | 사용영역 10 M | 12 V (건전지 3EA) · 70×100×100 · 1 Kg · 국내산 |
⑤ 보조 롤러다이1종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | URS-300 | 680~1,060 mm | 430×485 · 약 4.4 Kg · 중국산 |
⑥ 절단기 다이 · 세트2종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-PT101 | 200 Kg 이하 | 약1000×800×800 · 국내산 |
 | 2 | 절단기다이+좌우 롤러다이 세트 | 너비 약 500mm · 좌우 2m·3m·4m 주문제작 | (3M+3M)6500×500×800 · 100 Kg · 국내산 |
⑦ 작업다이 · 자재 카트2종 · 기종군 보기 →
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-MT101 | 300 Kg 이하(단당 150Kg) | 약1200×800×900 · 국내산 |
 | 2 | WTM-WT102 | 400 Kg 이하 | 약2440×1220×800 · 국내산 |
· 롤러다이 너비는 약 500mm(WTM-RD-LM-00 375mm)이며 높이는 기종별로 다릅니다. · 모델명의 R/AR = 우측, L/AL = 좌측입니다. · 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 전 모델에 동일하게 적용됩니다. 모델마다 달라지는 것은 스팬·이송 범위·높이·스케일 유무·전원·중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |
| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(국내 제작) / 스틸(수입 기종) |
| 길이 관리 | 눈금 줄자 · 디지털 표시기 · 터치스크린 · CNC 서보 자동이송(기종별) |
| 전원 | 220V 단상(디지털 기종) / 12V 건전지(M503) / 불필요(수동 기종 12종 · 잣대·부속 · 다이) |
| 공압 | 불필요(대부분) / COMET-DD · SR4000 6~8bar · WTMJ-AL-N045 · WTM-RD-A-XX 0.5~0.7MPa |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(위 색인 참조) |
| 보증 · A/S | 입고 수리 — 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품 자체 보유 · 국내 제작품 김해 직접 수리 |
알루미늄 프로파일PVC 프레임판재(작업다이)
Order & Delivery
주문 · 납기 안내
모델 선정
쓰시는 절단기 모델명과 테이블 높이, 프로파일 최대 길이, 롤러다이를 붙일 쪽(오른쪽·왼쪽)을 알려 주시면 맞는 기종군과 모델을 선정해 드립니다.
높이 맞춤 후 출고
출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고, 디지털 기종은 입력 치수와 실제 절단 길이를 대조합니다. 결과를 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간과 전원(디지털 기종 220V)을 준비해 주시면 설치 후 절단기 연결과 첫 세팅까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
