Cutting Machine Stand · Roller Die Set
절단기 다이와 좌우 롤러다이를 한 줄로 맞춰 보내 드립니다
CUTTING MACHINE TABLE + ROLLER DIE SET WTM-PKS102 · 6,500 mm · 100 kg

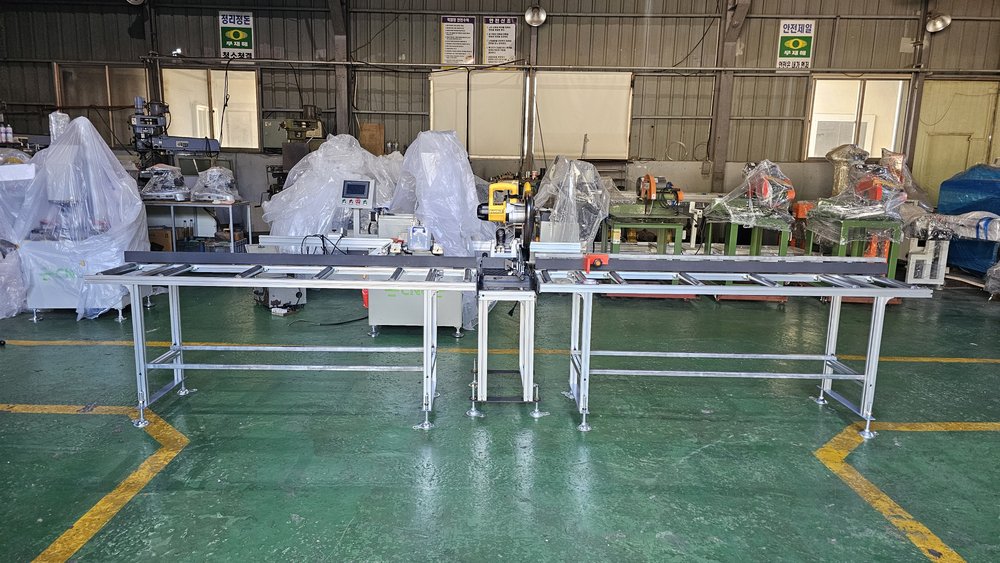

절단기를 올리는 다이를 가운데 두고 좌우에 롤러다이를 이어 한 줄로 구성한 세트입니다. 전체 크기는 6,500 × 500 × 800mm, 중량은 100kg이며 좌우 롤러다이는 2m·3m·4m로 주문 제작이 됩니다. 절단기 본체는 들어 있지 않습니다. 저희가 김해 공장에서 이어 세워 롤러 면을 맞춘 뒤 모듈로 나눠 보내 드립니다.
전체 6,500 × 500 × 800mm좌우 2m·3m·4m 주문높이 800mm100kg
이 모델 견적 문의스마트스토어 바로가기
6,500mm
전체 길이
500mm
롤러 너비
800mm
작업 높이
100kg
전체 중량
이 계열 2기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-PKS102에 문의가 많은 세 가지
절단기 다이 · 세트 기종군 2종 가운데 WTM-PKS102만의 값입니다. 공급 방식과 사후 관리는 2종이 같습니다.
01
다이와 롤러다이를 한 벌로 맞춥니다절단기 다이와 좌우 롤러다이를 따로 구매하시면 높이와 폭을 현장에서 맞춰야 합니다. 이 세트는 저희가 공장에서 이어 세워 롤러 면을 맞춘 뒤 보내 드립니다.
02
좌우 길이를 라인에 맞춰 정합니다좌우 롤러다이를 2m·3m·4m로 주문 제작합니다. 자재가 들어오는 쪽을 길게 하는 구성도 되므로 공장 배치 도면을 보내 주시면 함께 정해 드립니다.
03
절단기 본체는 따로 준비하십시오이 세트에는 절단기 본체가 들어 있지 않습니다. 이미 쓰시는 절단기를 올리시면 되고, 함께 보실 절단기는 101 계열에 있습니다.
Structure
절단기 다이와 좌우 롤러다이를 이어 구성합니다

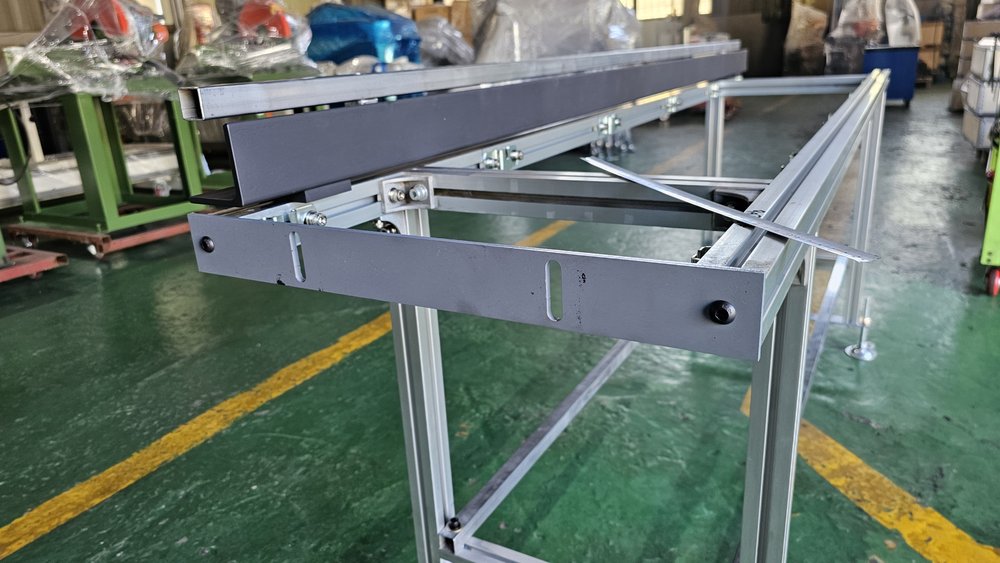

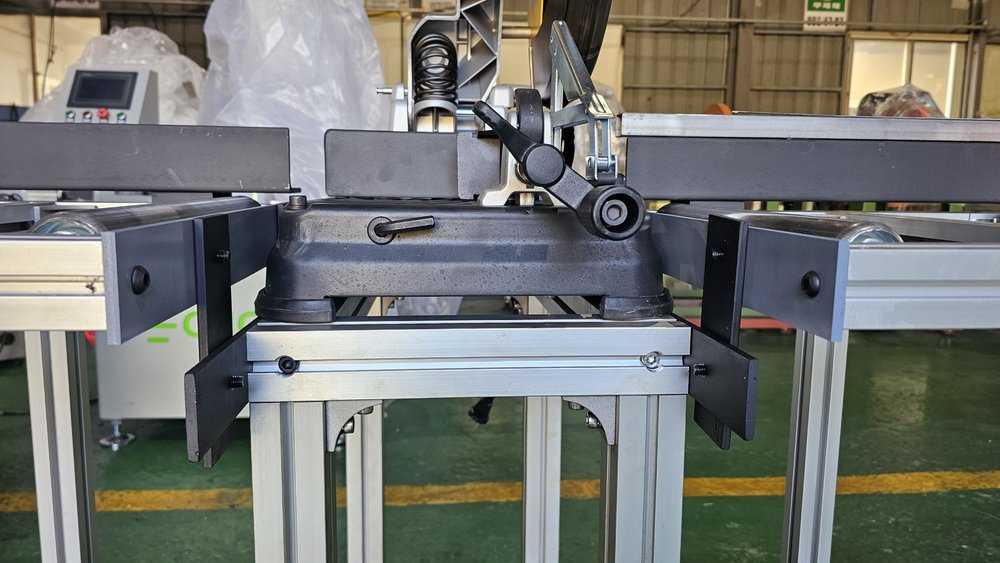

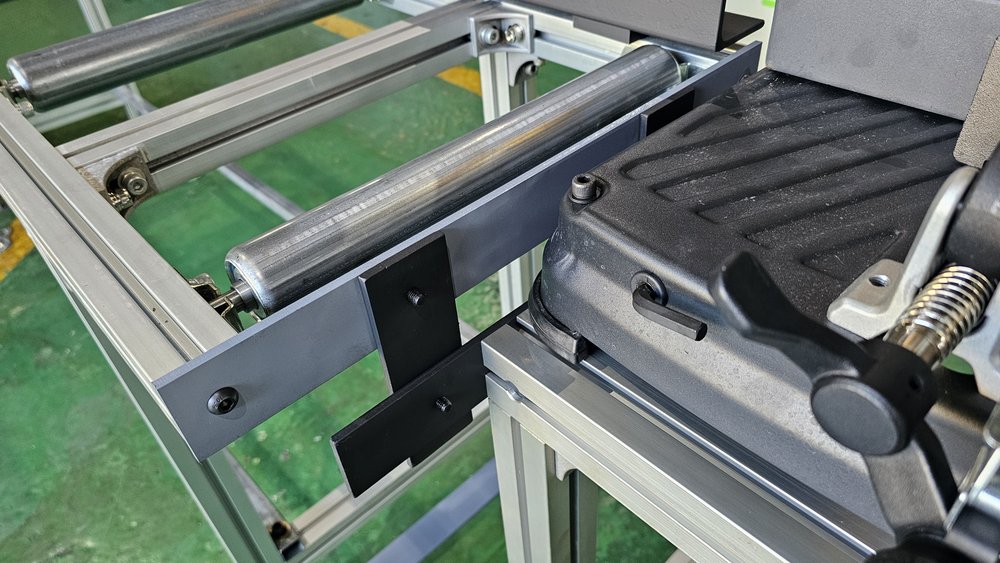

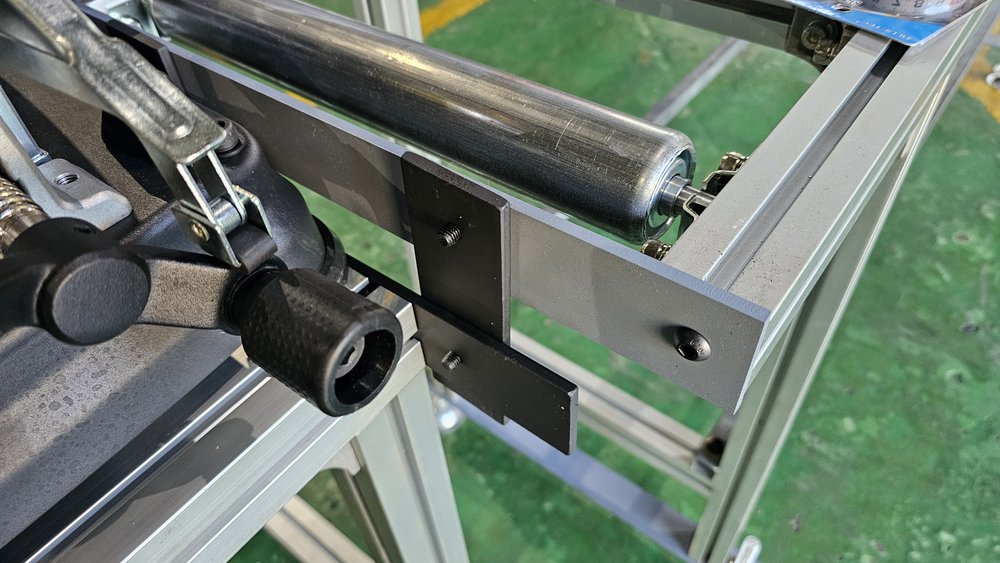

알루미늄 프로파일을 볼트로 짠 절단기 다이를 가운데 두고 좌우에 롤러다이를 이어 붙입니다. 전체 크기는 6,500 × 500 × 800mm, 중량은 100kg이며 롤러다이 너비는 약 500mm, 좌우 길이는 2m·3m·4m로 주문 제작합니다. 높이 800mm라 WTM-RD 계열 롤러다이를 더 이어 붙이실 수 있습니다. 저희가 출고 전에 이어 세워 수평과 롤러 면 단차를 확인하고 모듈로 나눠 포장합니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트

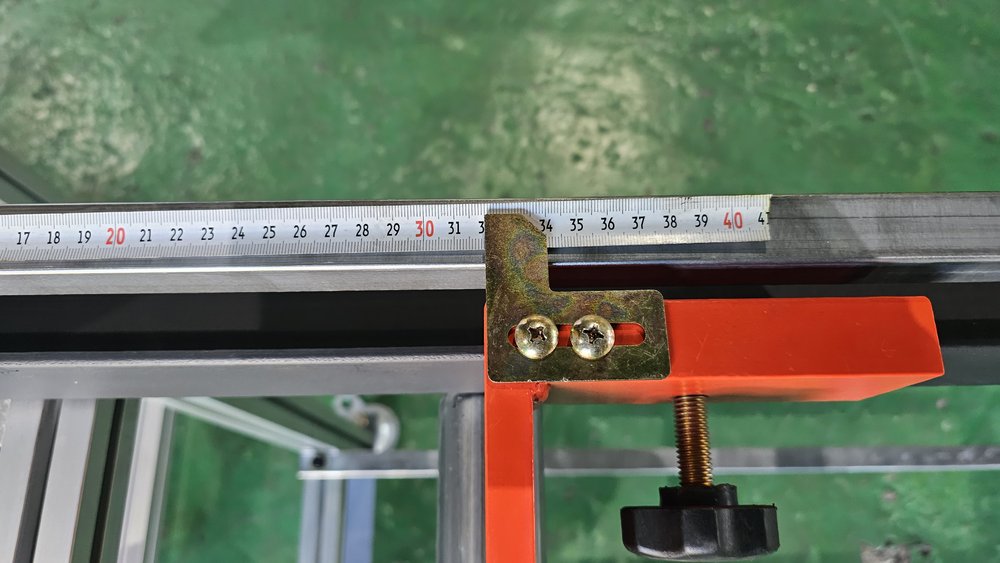

쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-PKS102 제원
위 표가 이 모델의 값이고, 아래 표는 절단기 다이 · 세트 기종군 2종에 공통으로 적용됩니다.
| 모델명 | WTM-PKS102 (절단기다이+좌우 롤러다이 세트) |
|---|---|
| 원산지 | 국내산 |
| 가공·절단 능력 | 너비 약 500mm · 좌우 2m·3m·4m 주문제작 · 3M+3M 조립형 6M |
| 기계크기(mm) | (3M+3M) 6500 × 500 × 800 |
| 중량 | 100kg |
아래 항목은 이 기종군 2종에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 허용 하중 · 이동 방식입니다.
| 적용 대상 | 알루미늄 · 비철 절단기 본체(별도) |
|---|---|
| 프레임 | 알루미늄 프로파일 · 무용접 볼트 조립 |
| 높이 | 800mm(WTM-RD 롤러다이와 동일 · 연결 가능) |
| 고정 · 이동 | 브레이크 캐스터 4기(PT101) / M16 조절좌(PKS102) |
| 전원 · 공압 | 불필요 |
| 원산지 | 국내산(2종 공통) |
| 사후 관리 | 프로파일 · 브래킷 · 캐스터 부품 보유 · 김해 직접 제작·수리 |
알루미늄 프로파일
Real Product
실물 · 2종
이동식 작업대와 좌우 롤러다이 세트의 실물입니다. 김해 전시장에서 절단기를 올려 둔 상태를 보실 수 있습니다.
WTM-PT101 — 이동식 절단기 작업대 · 캐스터 4기 · 허용 하중 200kg

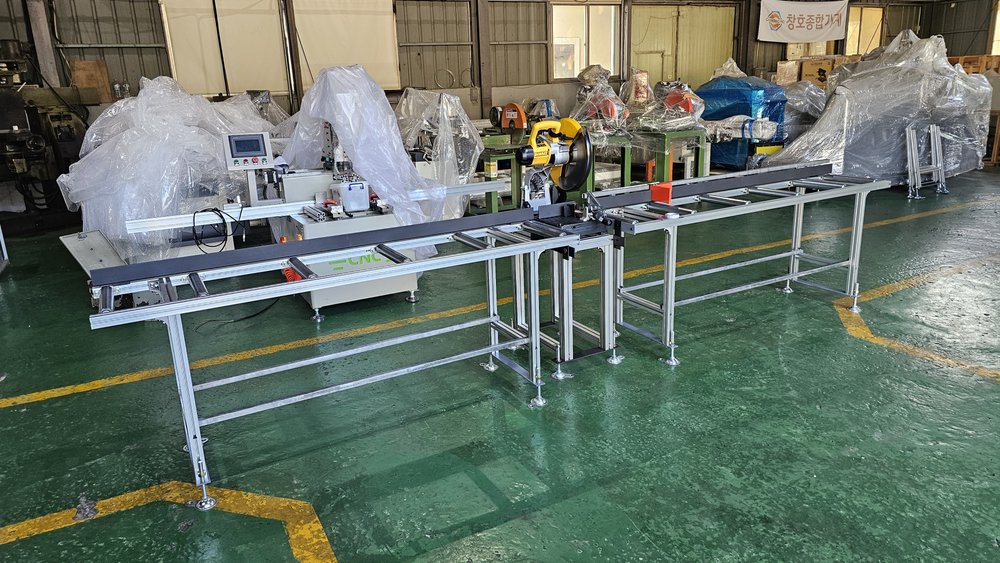

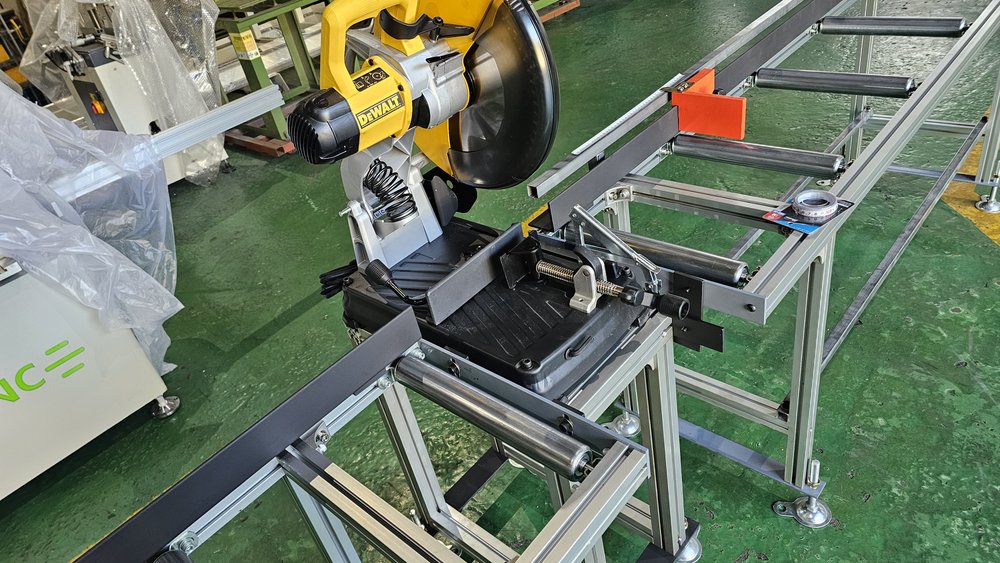

WTM-PKS102 — 절단기 다이 + 좌우 롤러다이 · 6,500mm · 100kg
Line-up
절단기 다이 · 세트 2종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-PKS102입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 절단기 다이 · 세트, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
WTM-PT101
이동식 작업대 · 허용 하중 200kg · 캐스터 4기
WTM-PKS102
절단기 다이 + 좌우 롤러다이 6,500mm · 100kg
Order & Delivery
주문 · 납기 안내
절단기와 라인 길이 확인
올리실 절단기 모델명과 무게, 공장에서 쓸 수 있는 전체 길이를 알려 주시면 좌우 길이를 정해 제작합니다.
상판 맞춤 후 출고
출고 전에 절단기 밑면 볼트 위치에 맞춰 상판을 짜고 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
세트는 3m 모듈로 나눠 반입한 뒤 현장에서 볼트로 결합합니다. 설치 후 절단기 고정과 롤러다이 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
