102. 롤러다이 · 조기대 · 작업다이
055-327-4112
055-327-4112
Cutting Machine Stand · Roller Die Set
절단기를 올리는 다이와 좌우 롤러다이를 한 번에 세웁니다
CUTTING MACHINE STAND · ROLLER DIE SET · 2 MODELS · MOBILE / 6,500 mm · BOLT-ASSEMBLED
절단기 본체를 올려놓는 알루미늄 프로파일 다이입니다. 캐스터가 달린 이동식 작업대는 절단기를 싣고 현장 안에서 밀어 옮기고, 좌우 롤러다이 세트는 절단기 다이를 가운데 두고 양쪽 2·3·4m 롤러다이를 붙여 투입부터 배출까지 한 라인을 만듭니다. 절단기 본체는 별도이며, 저희가 쓰시는 절단기 치수에 맞춰 상판을 짜서 보내 드립니다.
절단기 다이 2종허용 하중 200kg · 6,500mm 세트알루미늄 프로파일 · 무용접 볼트 조립절단기 본체 별도
모델 선정 · 견적 문의스마트스토어 바로가기
2종
절단기 다이 라인업
6,500mm
좌우 세트 스팬
200kg
작업대 허용 하중
100kg
6.5m 세트 중량
이 계열 2기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 2종에 공통이며, 모델별로 달라지는 값은 크기 · 허용 하중 · 이동 방식입니다.
01
어느 절단기든 볼트로 올립니다WTM-PT101 상판은 T-슬롯 결합형이라 절단기 밑면 볼트 구멍 위치에 맞춰 마운팅 자리를 옮깁니다. 여러 회사 각도절단기 · 비철 절단기를 같은 다이에 올릴 수 있고, 저희가 절단기 모델명을 받아 상판 볼트 위치를 맞춰 드립니다.
02
좌우 길이를 다르게 짤 수 있습니다WTM-PKS102는 절단기 다이 양쪽 롤러다이를 2m · 3m · 4m 중 골라 붙입니다. 투입 쪽을 길게, 배출 쪽을 짧게 짜면 좁은 공장에서도 라인이 들어갑니다. 3m+3m 조립형 6m 구성이 기본이며 총 6,500mm입니다.
03
캐스터로 옮기고 브레이크로 세웁니다WTM-PT101은 고하중 이중 잠금 브레이크 캐스터 4기가 달려 있어 좁은 공사 현장에서도 적은 힘으로 밀어 옮기고, 자리를 잡은 뒤 네 바퀴를 잠가 고정합니다. 알루미늄 프로파일(아노다이징) 프레임 · 허용 하중 200kg입니다.
Structure
알루미늄 프로파일을 볼트로 짠 모듈형 다이입니다
두 기종 모두 알루미늄 프로파일을 볼트 · 너트 · 코너 브래킷으로 결합한 무용접 구조입니다. 부분 파손 시 그 부재만 교체하고, 라인이 바뀌면 길이를 다시 짭니다. WTM-PT101은 약 1,000×800×800mm에 T-슬롯 상판과 캐스터 4기, WTM-PKS102는 (3m+3m) 6,500×500×800mm에 M16 조절좌로 바닥 편차를 흡수하며 100kg입니다. 절단기 다이 높이 800mm는 WTM-RD 롤러다이와 같아 서로 이어 붙일 수 있습니다. 저희가 출고 전에 쓰시는 절단기 밑면 치수로 상판을 맞추고, 설치 후 현장에서 수평과 절단기 고정을 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
옮겨 쓰는지, 고정 라인인지부터 정하십시오
절단기를 현장 안에서 옮겨 가며 쓰시면 캐스터 작업대, 한 자리에서 긴 프로파일을 연속 절단하시면 좌우 롤러다이 세트입니다.
WTM-PT101 — 이동식 절단기 작업대 · 캐스터형
약 1,000×800×800mm · 알루미늄 프로파일(아노다이징) · T-슬롯 상판 · 고하중 이중 잠금 브레이크 캐스터 4기 · 허용 하중 200kg 이하 · 국내산 · 주문제작.
WTM-PKS102 — 절단기 다이 + 좌우 롤러다이 세트 · 6,500mm
(3m+3m) 6,500×500×800mm · 너비 약 500mm · 좌우 2m·3m·4m 주문제작 · 무용접 볼트 조립 · M16 조절좌 · 100kg · 국내산. 절단기 본체 별도.
🔴 주문 전 확정 사항 — 절단기 모델명 · 밑면 치수 · 공장 동선
절단기 밑면 볼트 구멍 위치와 본체 무게(허용 하중 200kg 기준)를 알려 주시면 상판을 맞춰 드립니다. 세트는 투입 쪽 · 배출 쪽 길이를 각각 정해 주십시오. 절단기 본체는 101 계열에서 고르실 수 있으며, 함께 주문하시면 한 라인으로 세워 시운전한 뒤 보내 드립니다.
Model Line-up
절단기 다이 2종 한눈에 비교
이동식 작업대와 좌우 롤러다이 세트입니다. 크기와 허용 하중, 이동 방식이 선택 기준입니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-PT101 | 200 Kg 이하 | 약1000×800×800 · 국내산 |
 | 2 | 절단기다이+좌우 롤러다이 세트 | 너비 약 500mm · 좌우 2m·3m·4m 주문제작 | (3M+3M)6500×500×800 · 100 Kg · 국내산 |
· 절단기 본체는 두 기종 모두 별도입니다. · WTM-PKS102의 좌우 롤러다이 길이(2·3·4m)는 주문 시 정합니다. · 주문제작 품목이라 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 2종에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 허용 하중 · 이동 방식입니다.
| 적용 대상 | 알루미늄 · 비철 절단기 본체(별도) |
|---|---|
| 프레임 | 알루미늄 프로파일 · 무용접 볼트 조립 |
| 높이 | 800mm(WTM-RD 롤러다이와 동일 · 연결 가능) |
| 고정 · 이동 | 브레이크 캐스터 4기(PT101) / M16 조절좌(PKS102) |
| 전원 · 공압 | 불필요 |
| 원산지 | 국내산(2종 공통) |
| 사후 관리 | 프로파일 · 브래킷 · 캐스터 부품 보유 · 김해 직접 제작·수리 |
알루미늄 프로파일
Real Product
실물 · 2종
이동식 작업대와 좌우 롤러다이 세트의 실물입니다. 김해 전시장에서 절단기를 올려 둔 상태를 보실 수 있습니다.
WTM-PT101 — 이동식 절단기 작업대 · 캐스터 4기 · 허용 하중 200kg

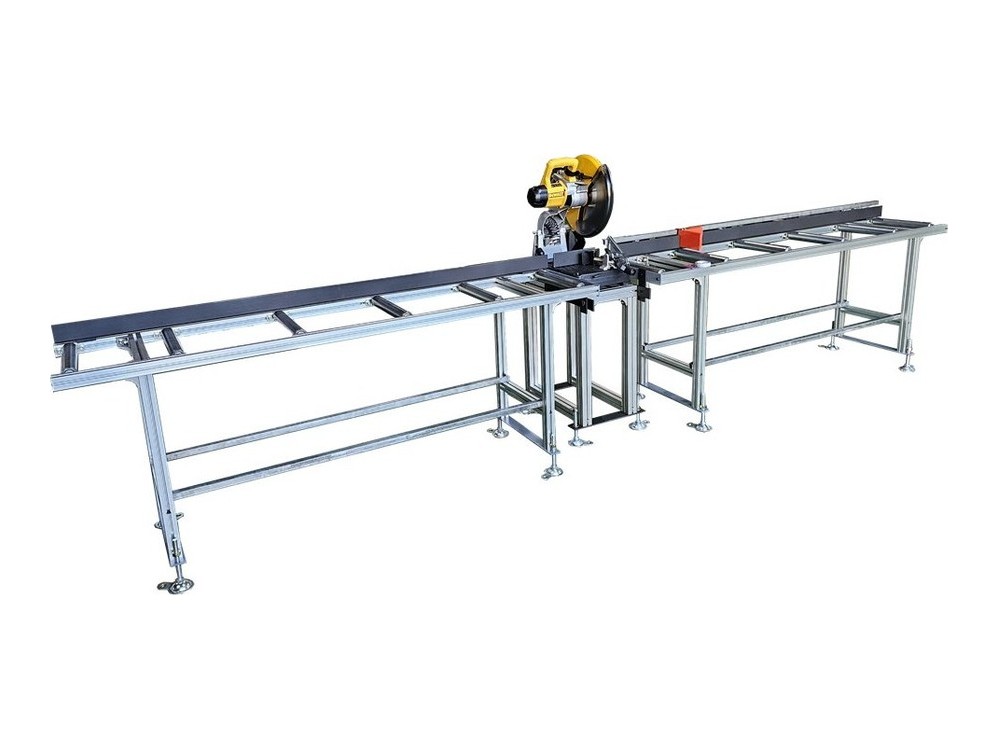

WTM-PKS102 — 절단기 다이 + 좌우 롤러다이 · 6,500mm · 100kg
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 선정
절단기 모델명과 밑면 치수 · 무게, 옮겨 쓰시는지 고정 라인인지, 세트는 투입 · 배출 쪽 길이를 알려 주시면 구성을 선정해 드립니다.
상판 맞춤 후 출고
출고 전에 절단기 밑면 볼트 위치에 맞춰 상판을 짜고 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
세트는 3m 모듈로 나눠 반입한 뒤 현장에서 볼트로 결합합니다. 설치 후 절단기 고정과 롤러다이 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
