Aluminium Roller Die · Manual Type
절단기 옆에서 긴 프로파일을 받쳐 흘려보냅니다
ALUMINIUM ROLLER DIE · MANUAL · 14 MODELS · 2 ~ 6 m SPAN · BOLT-ASSEMBLED
절단기에 프로파일을 넣고 빼는 동안 자재를 받쳐 주는 롤러 테이블입니다. 국내 제작 WTM-RD 계열은 알루미늄 프로파일을 볼트로 짜서 2m가 40kg이라 혼자 옮기고, 스팬을 나중에 덧붙일 수 있습니다. 디지털 스케일을 얹은 기종과 높이를 200mm 조절하는 기종도 이 계열입니다. 저희가 쓰시는 절단기 테이블 높이에 맞춰 세팅한 뒤 보내 드립니다.
수동 롤러다이 14종스팬 2 ~ 6m · 너비 약 500mm무용접 볼트 조립 · 국내 제작디지털 스케일형 · 높이 조절형
모델 선정 · 견적 문의스마트스토어 바로가기
14종
수동 롤러다이 라인업
6,000mm
최대 스팬
29kg
3m 최경량(SC-1001)
200mm
높이 조절 폭(UD-00)
이 계열 14기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 국내 제작 WTM-RD 계열에 공통이며, 터키산 2종과 디지털 스케일형은 아래 선택 안내에서 따로 설명합니다.
01
볼트로 짜서 나중에 늘릴 수 있습니다WTM-RD 계열은 용접 없이 알루미늄 프로파일을 볼트로 결합합니다. 2m · 3m · 4m 단품과 3m+2m(5m) · 3m+3m(6m) 조립형이 있어 라인이 길어지면 모듈을 덧붙이고, 좁은 출입구는 나눠 들여온 뒤 현장에서 결합합니다. 저희가 절단기 출구 높이에 맞춰 M16 조절좌로 수평을 맞춰 드립니다.
02
2m 40kg · 6m 100kg — 지게차 없이 옮깁니다알루미늄 프로파일 구조라 같은 길이의 스틸 롤러 테이블보다 가볍습니다. 2m 40kg · 3m 50kg · 4m 60kg · 5m 80kg · 6m 100kg이며, 터키산 SC-1001은 3m 스틸파이프 프레임이 29kg입니다. 바닥 보강 없이 기존 공장에 그대로 놓습니다.
03

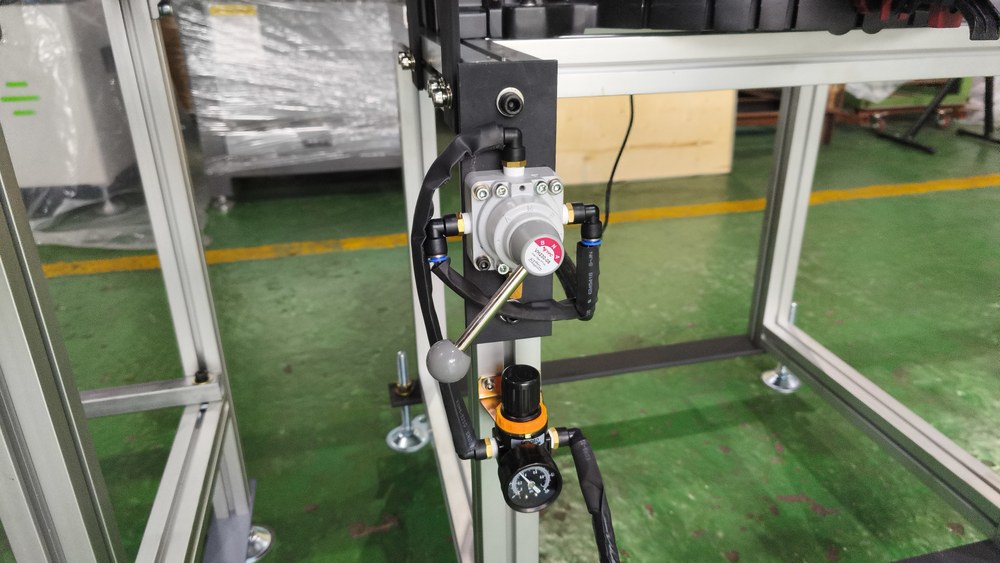

전원 없이 씁니다14종 중 12종이 무동력 베어링 롤러입니다. 전기가 들어가는 것은 디지털 스케일 표시기(CM-40 220V)와 에어실린더형(WTM-RD-A-XX 공압 0.5~0.7MPa) · 스토퍼 고정용 공압(SR4000 6~8bar)뿐입니다. 고장 날 부품이 적어 유지비가 들지 않습니다.
Structure

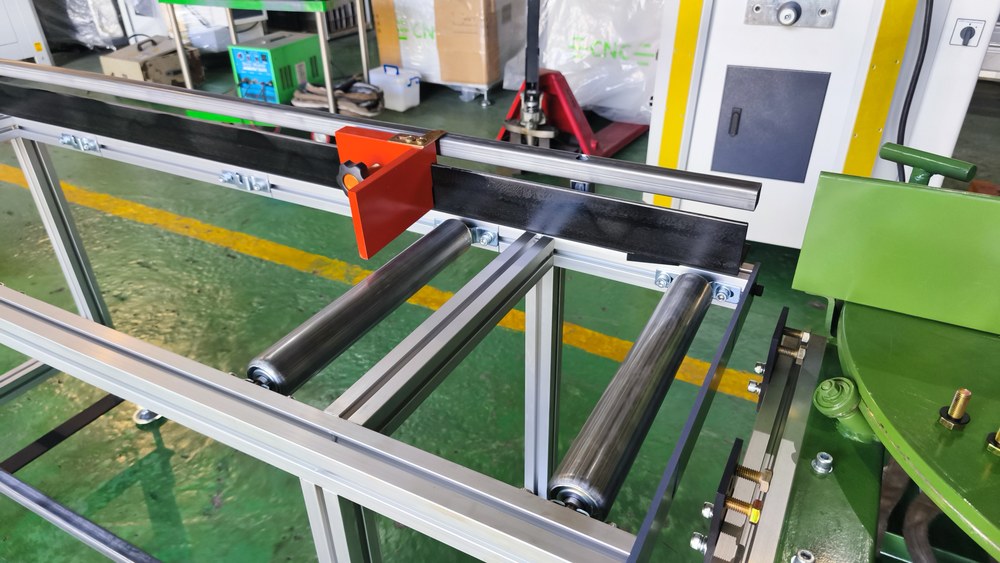

베어링 롤러와 알루미늄 프로파일 프레임이 긴 자재를 받칩니다
롤러다이 너비는 약 500mm(WTM-RD-LM-00은 375mm 기본)이고 높이는 800mm(K-3000 870~980mm · SC-1001 980mm · CM-40 1,400mm)입니다. 롤러는 베어링식이라 중량 프로파일도 손힘으로 밀리며, 교체 부속 WTM-R1(Φ50×350mm)로 롤러만 갈 수 있습니다. 디지털 스케일형은 WTM-RD-00(자기 스케일 · ±0.5mm) · CM-40(핸들 무빙 · 220V) · SR4000R/L(독일 ELGO IZ16E 스케일 · 공압 고정) · WTM-RD-LM-00(LM 샤프트 + 볼부쉬 베어링 · 창호종합기계 제작) 네 가지 방식입니다. 높이 조절형 WTM-RD-UD-00은 레버로 750~950mm 사이 200mm를 오르내리며 이중 잠금으로 고정합니다. 저희가 출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관

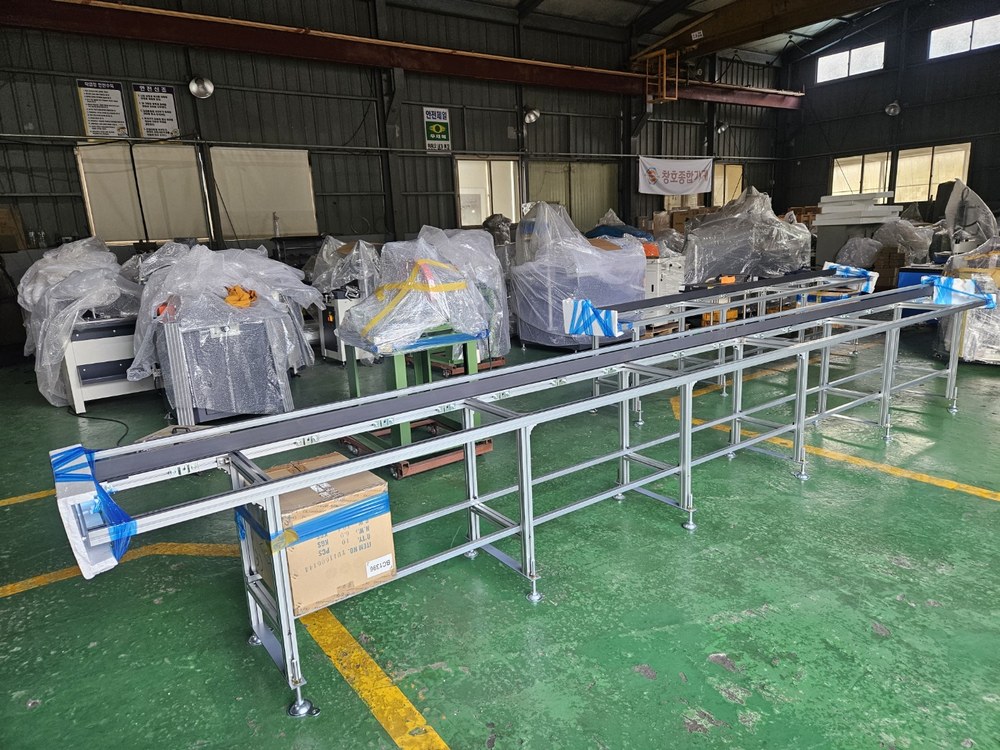

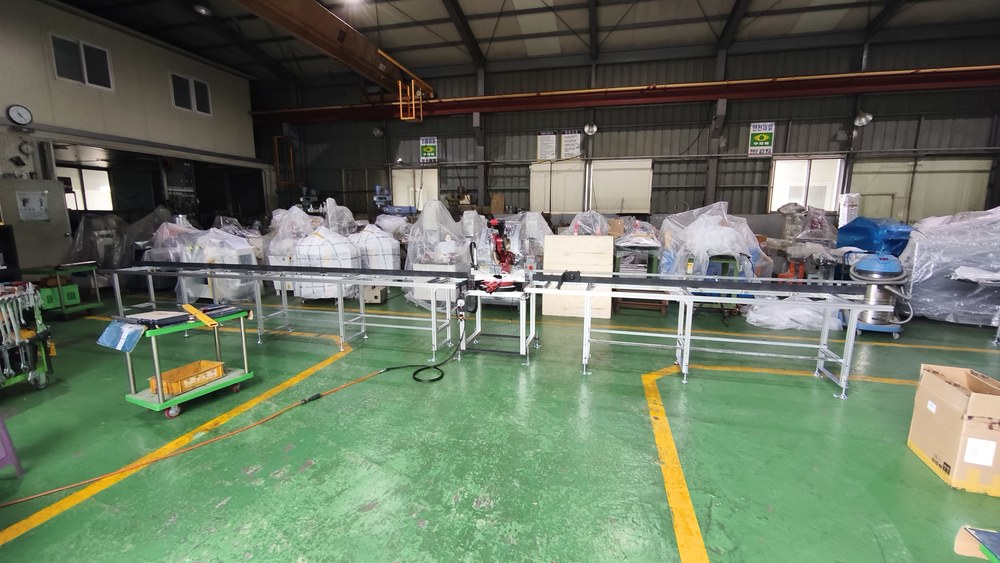

김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트

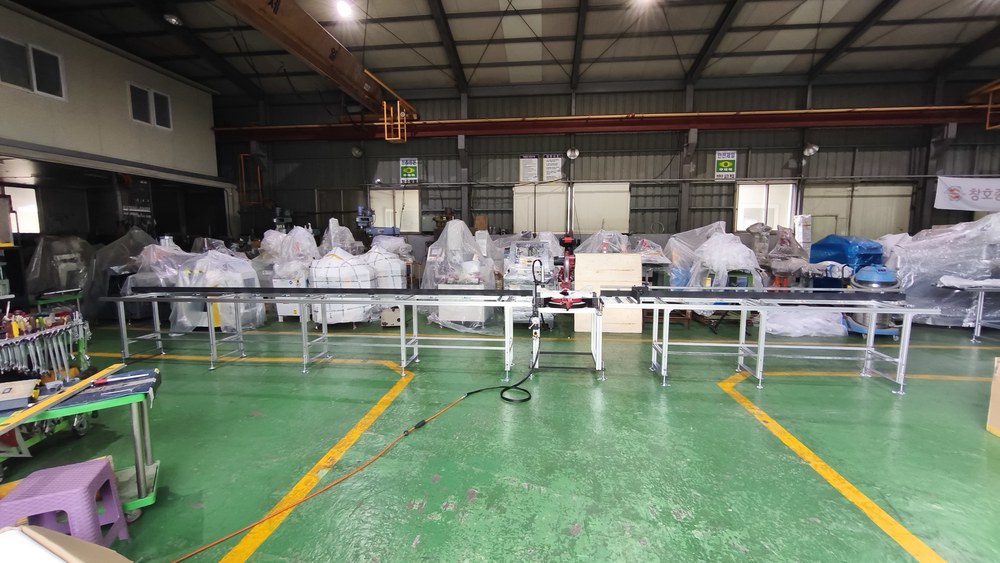

쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고

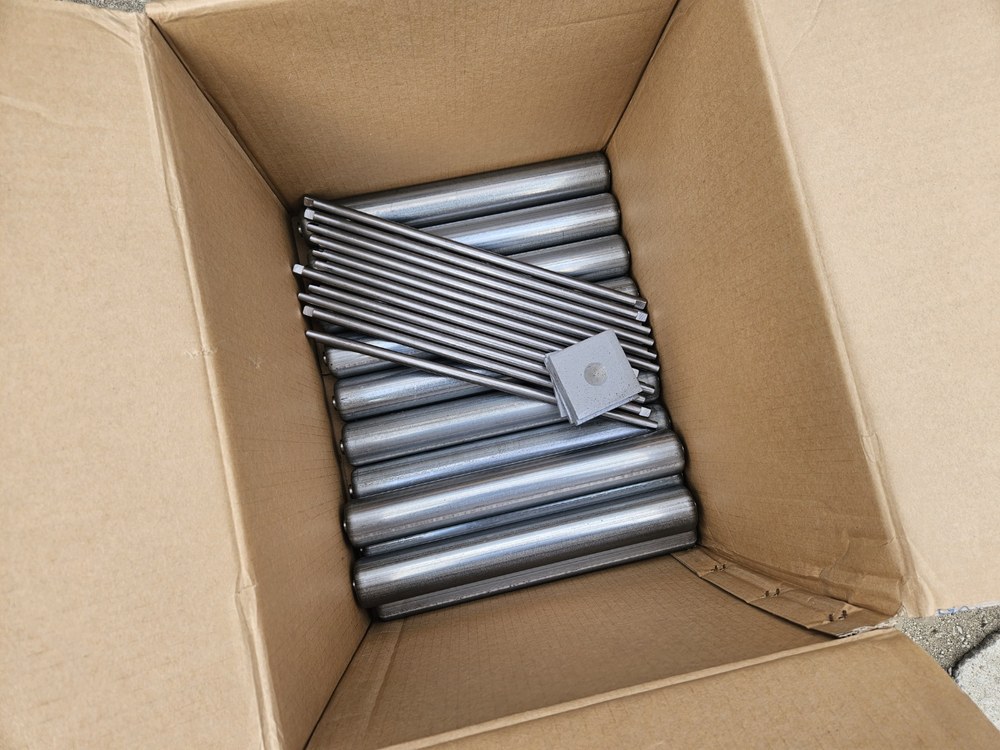

롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
스팬과 절단기 높이부터 정하십시오
자르시는 프로파일의 최대 길이가 스팬(2 · 3 · 4 · 5 · 6m)을 정하고, 절단기 테이블 높이가 고정형·높이 조절형을 정합니다. 절단 길이를 수치로 관리하시려면 디지털 스케일형입니다.
국내 제작 알루미늄 롤러다이 WTM-RD · 2~6m — 무용접 볼트 조립
WTM-RD-02(2m · 40kg) · WTM-RD-03(3m · 50kg) · WTM-RD-04(4m · 60kg) · WTM-RD-05(3m+2m · 80kg) · WTM-RD-06(3m+3m · 100kg). 너비 500 × 높이 800mm · 국내산.
터키산 롤러다이 2종 — 측정 게이지 · 스틸파이프
K-3000(6000)(3m 39kg / 6m 78kg · 측정 게이지와 눈금자 기본 · 높이 870~980mm 조정 · 3m 컨베이어 옵션) · SC-1001(3m · 29kg · 스틸파이프 프레임 · 폭 400 × 높이 980mm). 두 기종 모두 무전원 · 주문제작.
디지털 스케일 · 조기대형 4종 — 절단 길이를 수치로
WTM-RD-00(자기 디지털 스케일 · 2~6m 1m 단위 주문제작 · 1m당 20kg · ±0.5mm) · CM-40(핸들 무빙 디지털 스케일 · 3,500mm · 220V · 75kg · 터키산) · SR4000R / L(독일 ELGO IZ16E 스케일 · 4,000mm · 공압 6~8bar 조기대 고정 · 150kg · 좌·우측 선택) · WTM-RD-LM-00(LM 샤프트 + 오픈형 볼부쉬 베어링 · 폭 375mm 기본 · 스토퍼 퀵 클램핑 · 창호종합기계 제작).
주문 스팬 · 에어실린더 · 높이 조절형 3종
WTM-RD-XX(1~4m 주문 스팬 · 40kg · M16 조절좌) · WTM-RD-A-XX(에어실린더 장착 주문형 · 공압 0.5~0.7MPa · 자동화 라인 연동) · WTM-RD-UD-00(수동 높이 조절 200mm · 3,000×500×750~950mm · 이중 잠금 + M16 레벨러).
🔴 주문 전 확정 사항 — 절단기 테이블 높이 · 출입구 폭

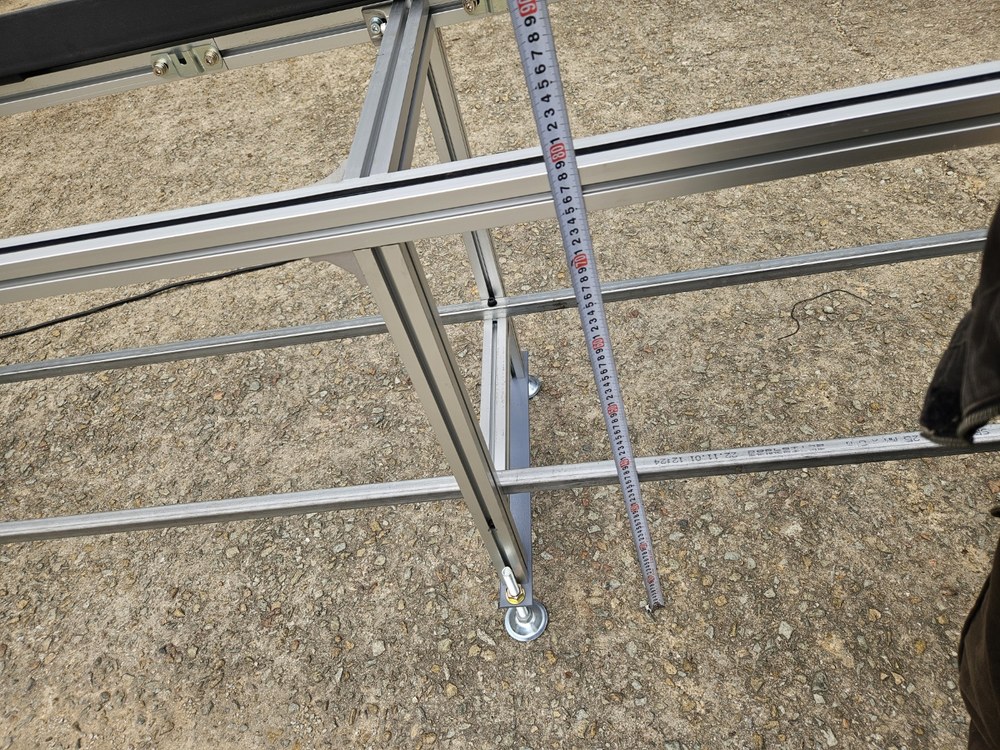

롤러다이 높이가 800mm 고정인 기종과 조절되는 기종(K-3000 870~980 · UD-00 750~950)이 있습니다. 쓰시는 절단기 모델명과 테이블 높이, 반입 출입구 폭을 알려 주시면 저희가 단품·조립형 중 맞는 구성을 제안해 드립니다.
조기대 잣대 · 눈금 줄자 · 롤러 교체는 부속 기종군에서

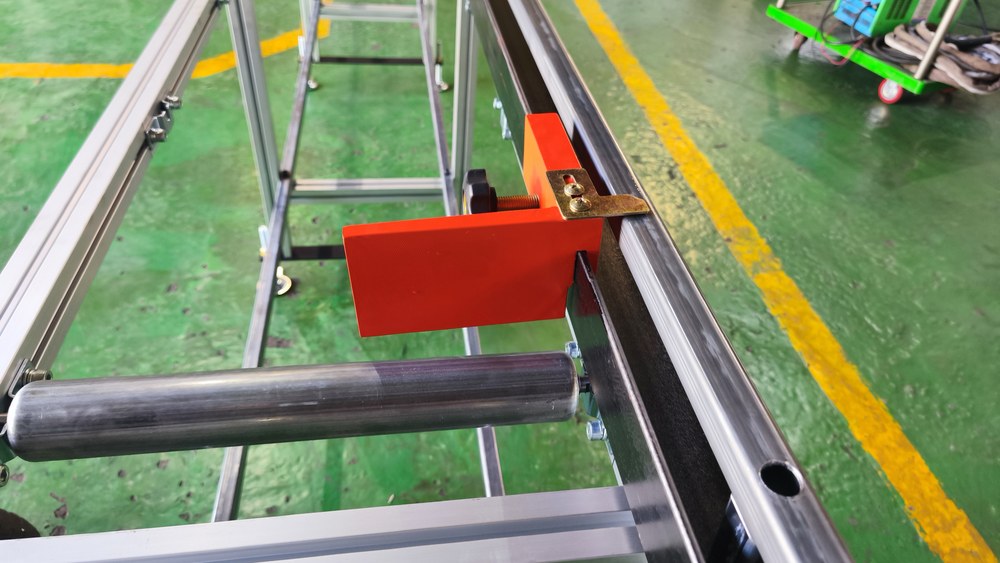

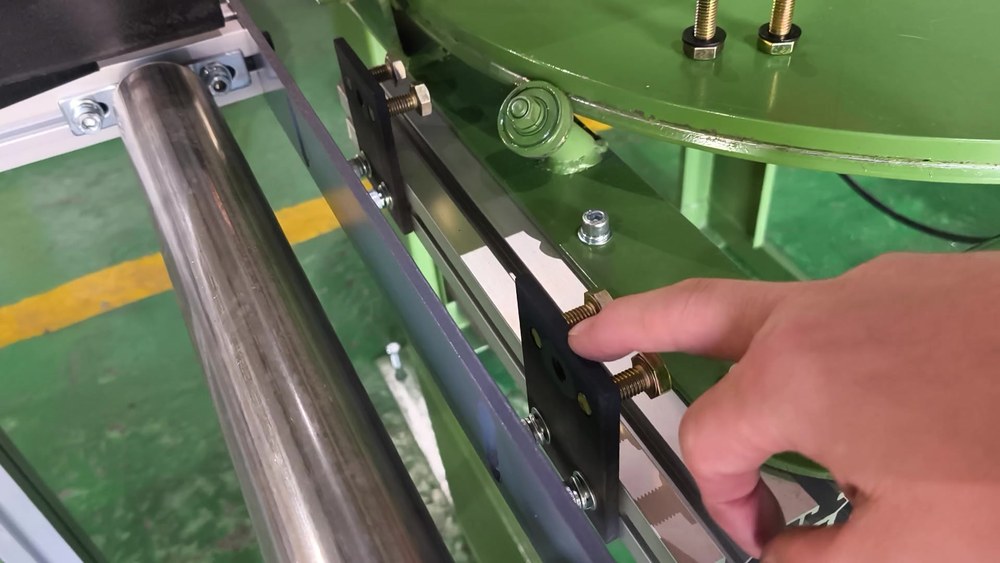

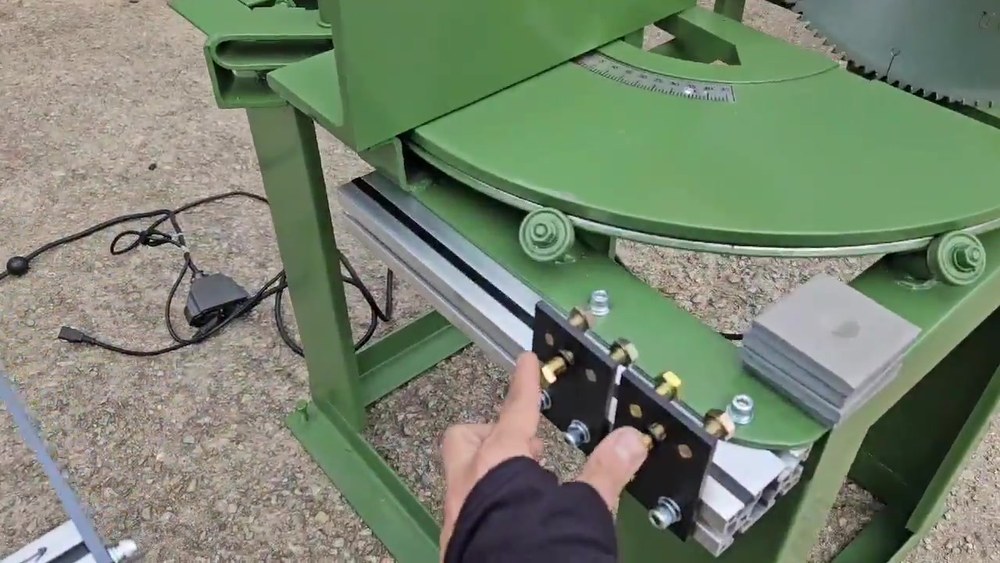

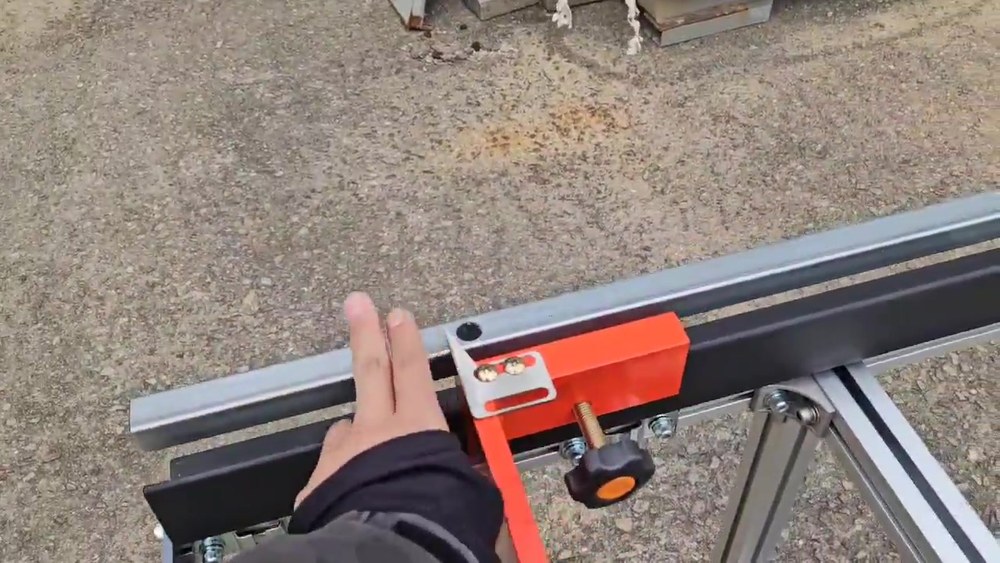

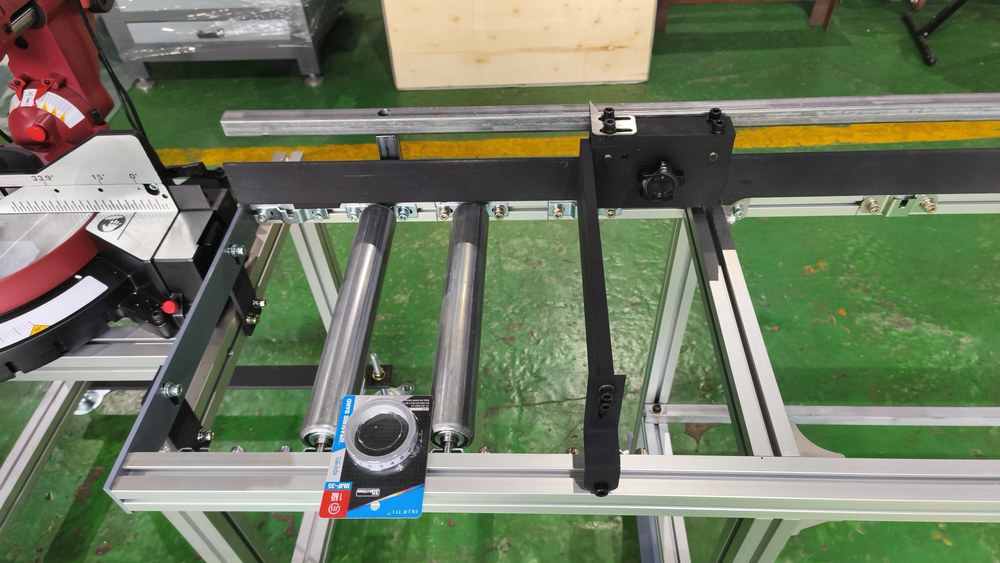

롤러다이 위에 올리는 조기대 잣대(WTM-1X) · 접착식 줄자 부착대(WTM-SM103) · 교체 롤러(WTM-R1) · 절단기 연결 브래킷(WTM-CB102)은 조기대 잣대 · 부속 기종군에서 고르실 수 있습니다. 절단기 본체는 101 계열입니다.
Model Line-up
수동 롤러다이 14종 한눈에 비교
일반형 7종, 디지털 스케일·조기대형 4종, 주문형 3종입니다. 스팬과 높이, 스케일 유무가 기종 선택의 기준이며, 상세 치수는 견적 시 제원표로 보내 드립니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 일반형 롤러다이 (무전원) | ||||
 | 1 | K-3000(6000) | — | K-3000:3,000×300×870~980/K-6000:6,000×300×870~980 · 39 kg / 78 kg · 터키산 |
 | 2 | WTM-RD-02 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 2000×500×800 · 40kg · 국내산 |
| 3 | WTM-RD-03 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 3000×500×800 · 50kg · 국내산 |
| 4 | WTM-RD-04 | 롤러다이 너비 약 500mm · 2m·3m·4m 규격 주문제작 | 4000×500×800 · 60kg · 국내산 |
| 5 | WTM-RD-05 | 3M+2M 조립형 · 롤러다이 너비 약 500mm | (3M+2M)5000×500×800 · 80kg · 국내산 |
| 6 | WTM-RD-06 | 3M+3M 조립형 · 롤러다이 너비 약 500mm | (3M+3M)6000×500×800 · 100kg · 국내산 |
 | 7 | SC-1001 | — | 3000×400×980(K6000) · 29 Kg · 터키산 |
| 디지털 스케일 · 조기대형 | ||||
 | 8 | WTM-RD-00 | 너비 약 500mm, 2m~6m (1m 단위) 주문제작 | 2,000×500×800mm · 1m / 20 kg |
 | 9 | CM-40 | — | 220V · 3,500×500×1,400 · 75 kg · 터키산 |
 | 10 | SR4000R / SR4000L | — | 4,000×470×1,000 · 150 kg · 중국산 |
 | 11 | WTM-RD-LM-00 | 375mm 기본 (높이·길이 협의) | |
| 주문형 · 에어실린더 · 높이 조절형 | ||||
 | 12 | WTM-RD-XX | 너비 약 500mm, 1m·2m·3m·4m 등 주문제작 | 40 Kg · 국내산 |
 | 13 | WTM-RD-A-XX | 알루미늄 프로파일 절단 (주문 사양 의존) | 주문사양의존 |
 | 14 | WTM-RD-UD-00 | 200 mm | 3000×500×750~950 · 국내산 |
· 스팬은 롤러다이 길이(mm)이고 너비는 약 500mm(WTM-RD-LM-00은 375mm)입니다. · 조립형(5m · 6m)은 3m 모듈을 현장에서 볼트로 결합합니다. · 주문제작 표시 기종은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 14종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 스팬 · 높이 · 프레임 소재 · 스케일 유무 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |

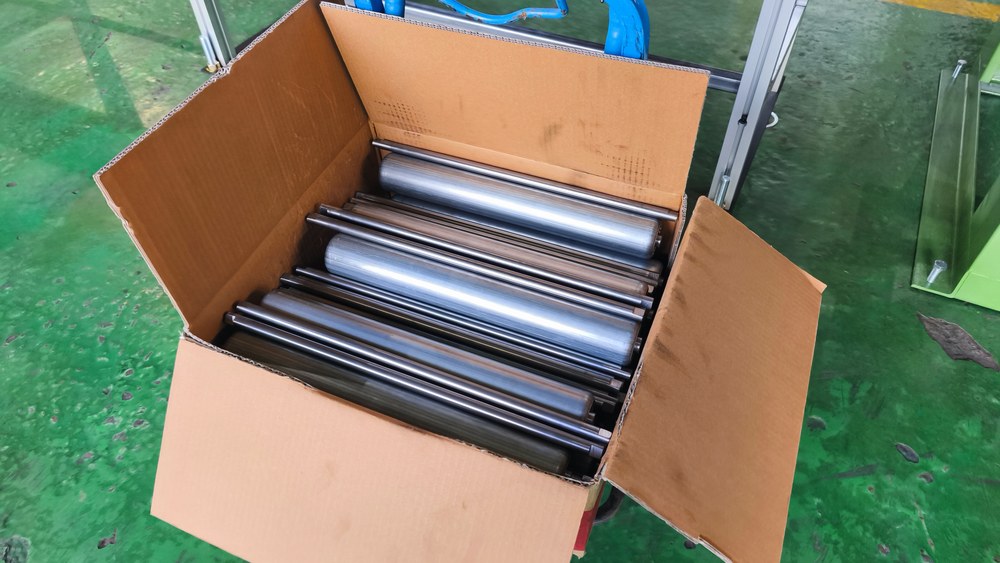

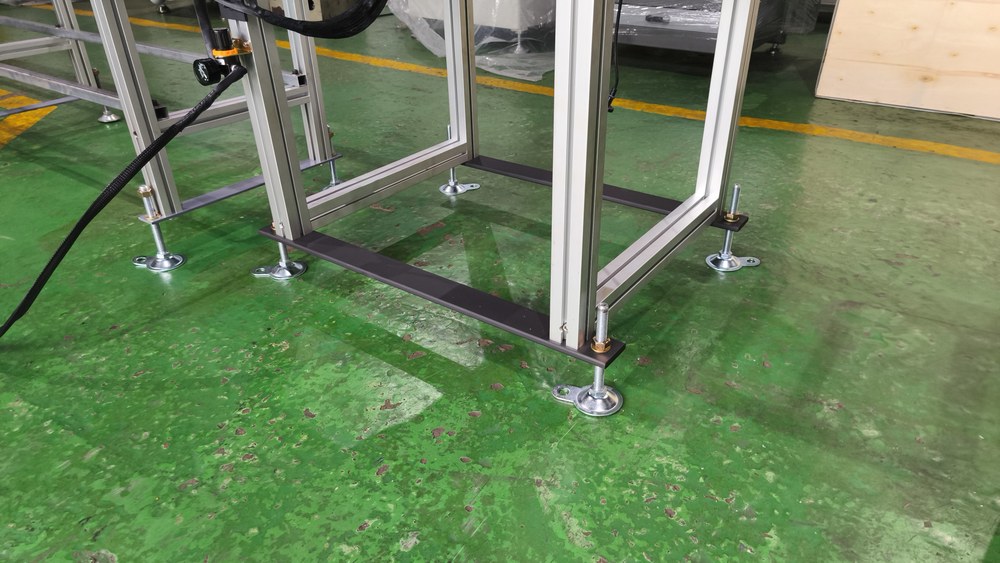

| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 Φ50×350mm |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(WTM-RD 계열) / 스틸파이프(SC-1001) / 스틸(K-3000) |
| 너비 · 높이 | 너비 약 500mm · 높이 800mm(기종별 750~1,400mm · 조절형 별도) |
| 전원 · 공압 | 불필요(12종) / CM-40 220V · SR4000 6~8bar · WTM-RD-A-XX 0.5~0.7MPa |
| 수평 조정 | M16 조절좌(국내 제작 기종) |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(위 비교표 참조) |
| 사후 관리 | 롤러·스케일 부품 보유 · 국내 제작품 김해 직접 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종

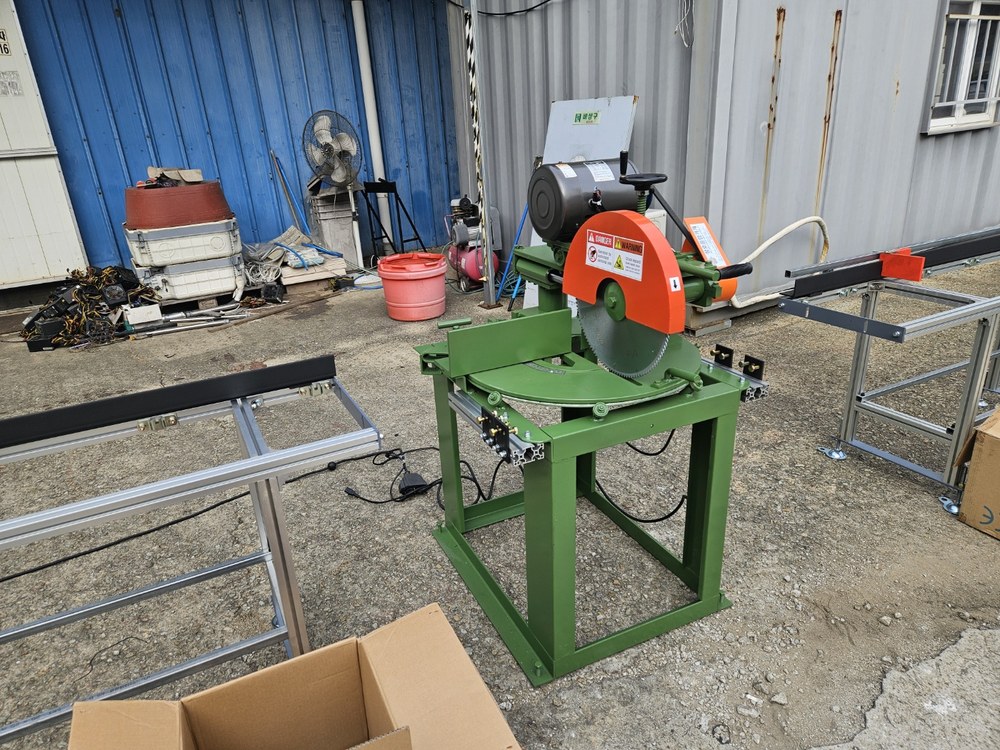

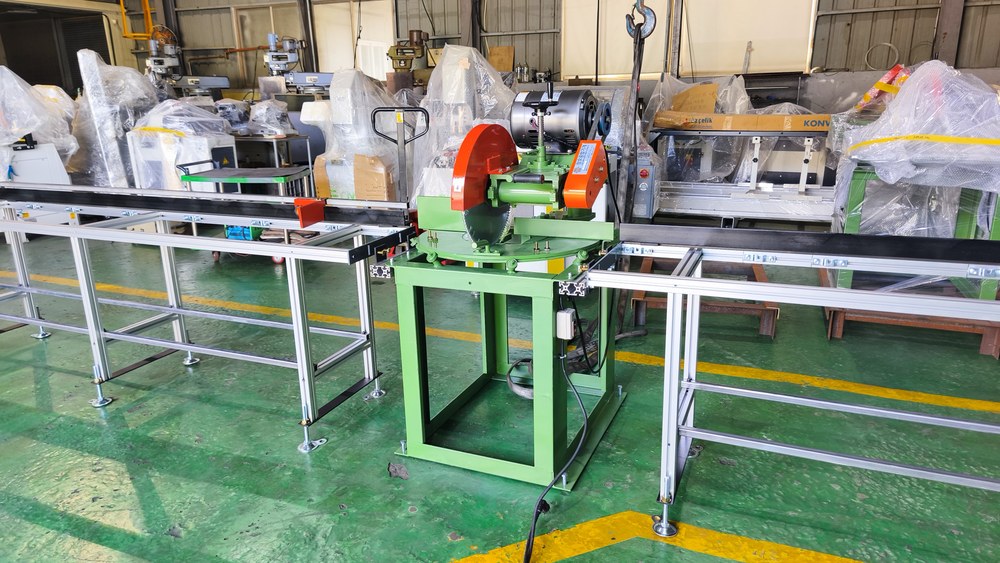

국내 제작 알루미늄 롤러다이와 디지털 스케일형, 높이 조절형의 실물입니다. 김해 전시장에서 절단기에 붙여 둔 상태를 보실 수 있습니다.

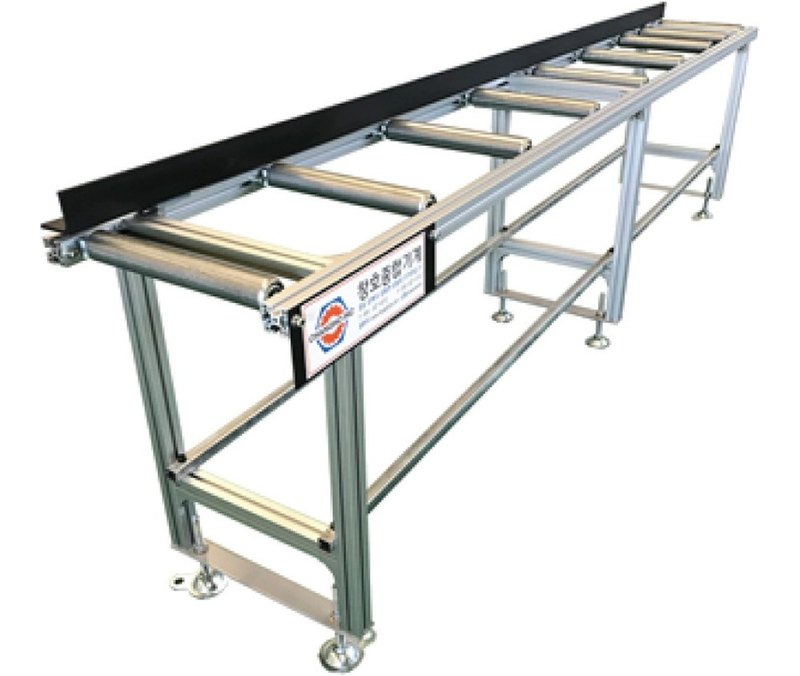

WTM-RD-03 — 3m · 50kg · 무용접 볼트 조립 · 국내산
WTM-RD-06 — 3m+3m 조립형 6m · 100kg

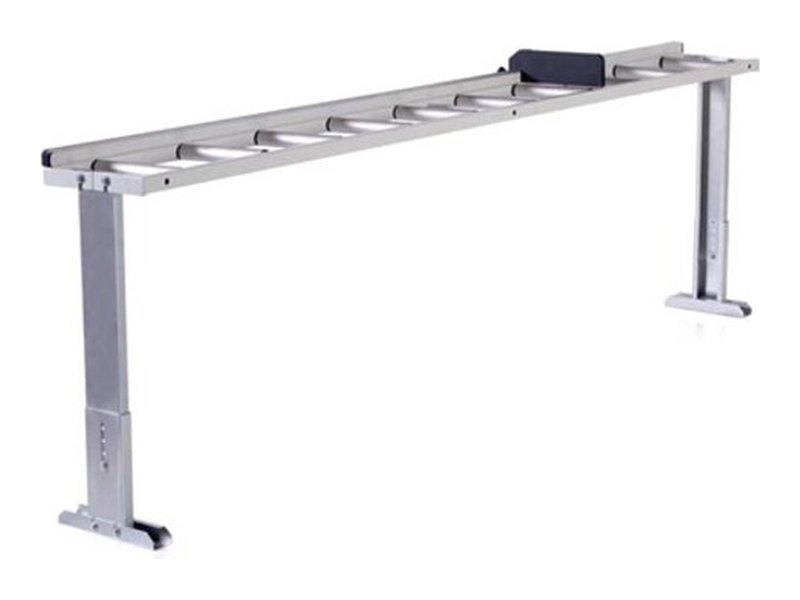

SC-1001 — 3m 스틸파이프 · 29kg · 터키산

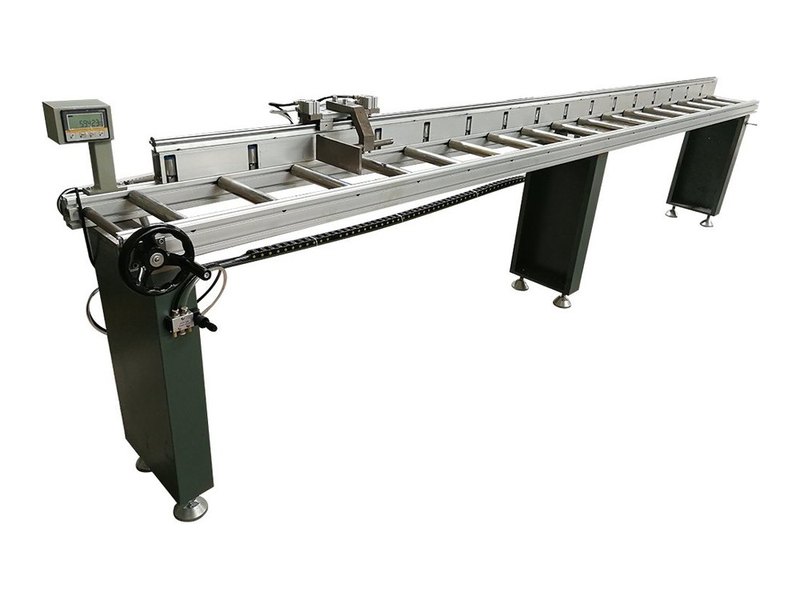

SR4000R / SR4000L — ELGO 디지털 스케일 · 공압 고정 · 4m

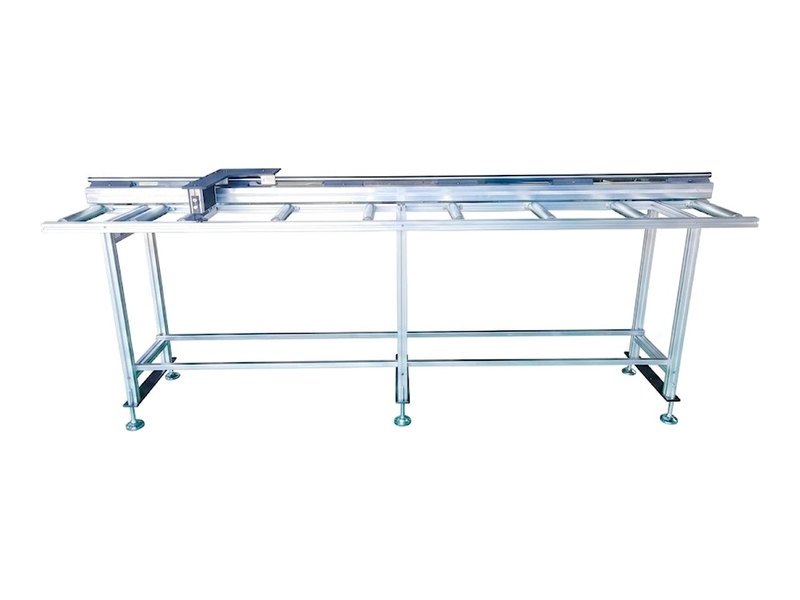

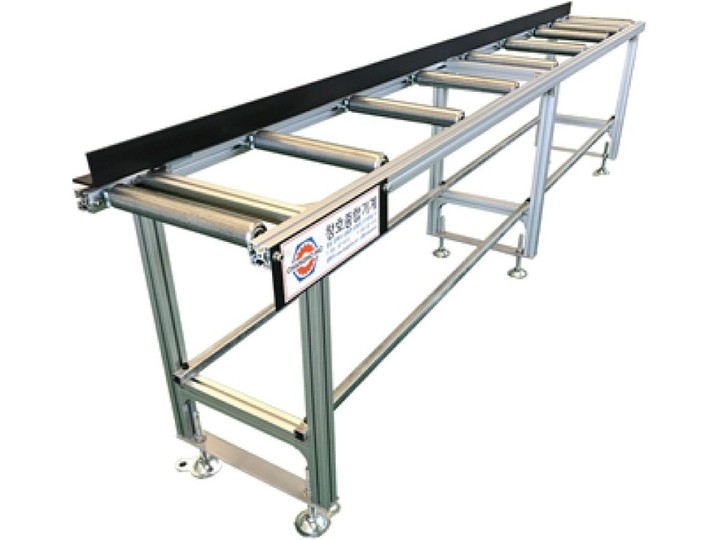

WTM-RD-LM-00 — LM 샤프트 조기대형 · 폭 375mm · 창호종합기계 제작

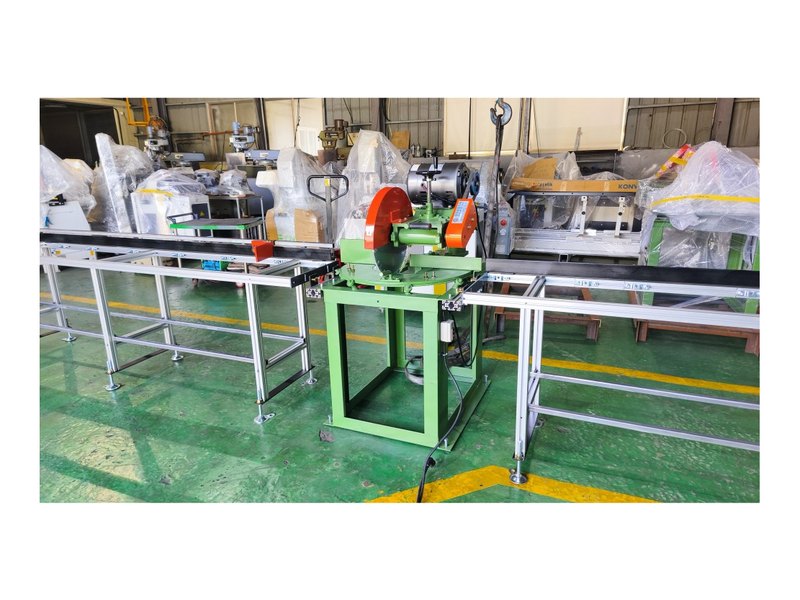

WTM-RD-UD-00 — 높이 조절 200mm · 750~950mm
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 선정
자르시는 프로파일의 최대 길이, 쓰시는 절단기 모델명과 테이블 높이, 반입 출입구 폭을 알려 주시면 맞는 스팬과 구성(단품 · 조립형 · 스케일형)을 선정해 드립니다.
높이 맞춤 후 출고

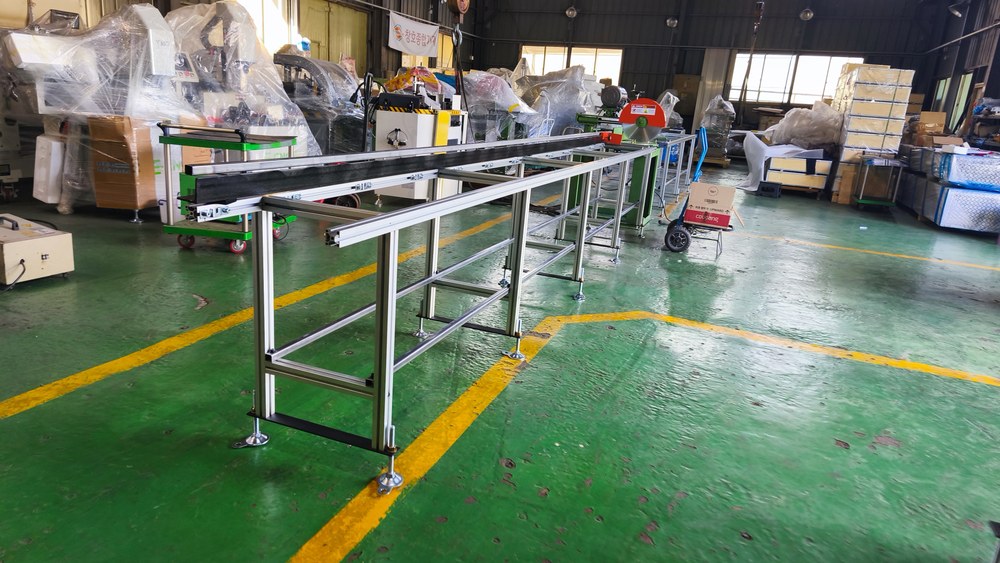

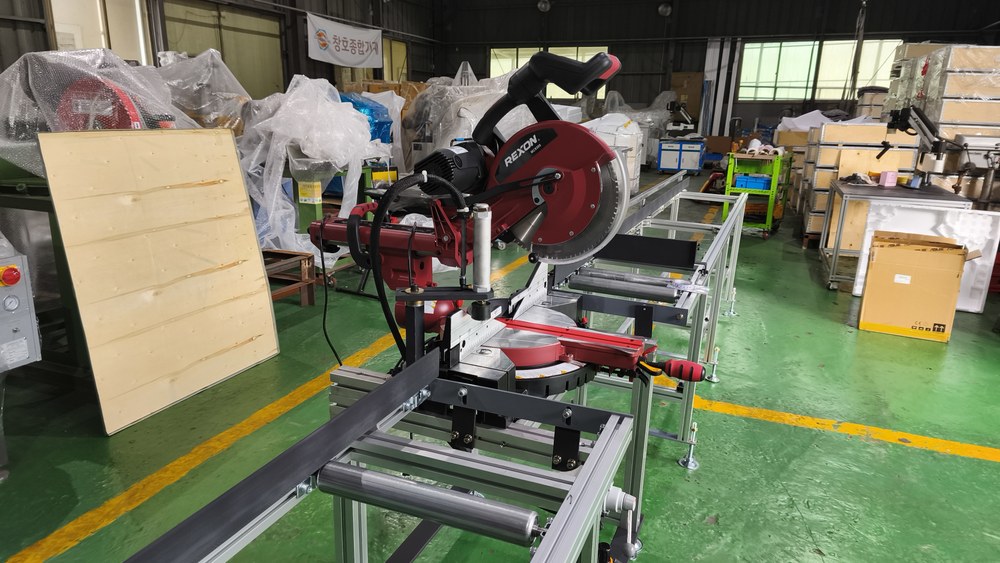

출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 롤러 회전과 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간을 준비해 주시면 설치 후 M16 조절좌 수평 맞춤과 절단기 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
