쓰던 롤러다이에 절단 길이 기준을 붙입니다
LENGTH STOP GAUGE · ROLLER DIE PARTS · 7 MODELS · BOLT-ON · MADE IN KOREA
롤러다이 위에서 프로파일 끝을 받쳐 절단 길이를 정하는 조기대 잣대와, 롤러다이를 고쳐 쓰는 부속입니다. 65×6t ㄱ형강 앵글 규격에 맞춰 보유 중인 롤러다이를 교체하지 않고 볼트로 붙입니다. 절단기의 어느 쪽에 롤러다이가 있는지에 따라 우측용·좌측용을 고르시면 됩니다. 저희가 쓰시는 롤러다이 앵글 규격을 확인한 뒤 보내 드립니다.
조기대 잣대 · 부속 7종65 × 6t ㄱ형강 앵글 대응2.5 ~ 5kg · 후장착우측용 · 좌측용
모델 선정 · 견적 문의스마트스토어 바로가기
7종
잣대 · 부속 라인업
2.5kg
일반형 잣대 중량
Φ50
교체 롤러 외경(×350mm)
2방향
우측용 · 좌측용
이 계열 7기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 조기대 잣대 4종에 공통이며, 교체 롤러 · 브래킷 · 줄자 부착대는 아래 선택 안내에서 따로 설명합니다.
01
보유 롤러다이를 바꾸지 않고 붙입니다잣대 4종은 롤러다이 65×6t ㄱ형강 앵글 규격에 맞춘 후장착 부속입니다. 너비 약 500mm 롤러다이에 맞춰 만들었고, 다른 규격은 주문제작이 됩니다. 저희가 쓰시는 롤러다이 앵글 치수를 사진으로 받아 맞는지 확인한 뒤 보내 드립니다.
02
고급형은 손끝 힘으로 밀려 길이 변경이 빠릅니다WTM-1X-01R/L은 구름베어링을 써서 잣대를 밀 때 저항이 적습니다. 절단 길이를 자주 바꾸는 다품종 소량 작업에서 세팅 시간이 줄어듭니다. 160×430×130mm · 5kg입니다.
03
일반형은 2.5kg으로 고정 길이 반복에 맞습니다WTM-1X-02R/L은 145×160×87mm · 2.5kg 초소형입니다. 절단 길이가 자주 바뀌지 않는 라인에서는 고급형 대신 이 기종으로 충분하며, 가공 정밀도 ±1.0mm입니다.
Mounting
ㄱ형강 앵글에 볼트로 물리는 후장착 구조입니다

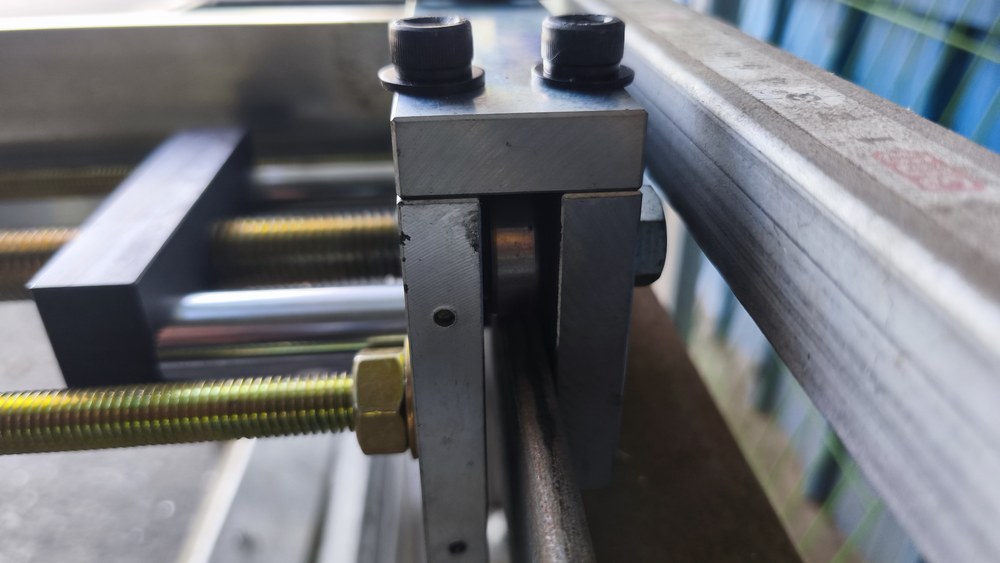

조기대 잣대는 롤러다이 옆면의 65×6t ㄱ형강 앵글을 따라 미끄러지며 원하는 위치에서 고정합니다. 고급형은 구름베어링, 일반형은 미끄럼 구조이고, 두 종류 모두 우측용(R)과 좌측용(L)이 있어 절단기 양쪽에 동시에 붙일 수 있습니다. 교체 롤러 WTM-R1은 Φ50×350mm · 지지대 Φ120×370mm · 2kg 축분리형이라 롤러다이를 해체하지 않고 롤러만 빼서 교체합니다. 연결 브래킷 WTM-CB102는 절단기 본체와 102 계열 롤러다이를 좌우 세트로 체결해 이송 중 흔들림을 줄이고, 줄자 부착대 WTM-SM103은 접착식 줄자를 평면에 고정해 눈금이 들뜨지 않게 합니다. 저희가 출고 전에 쓰시는 롤러다이 규격과 대조해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
길이 변경 빈도와 장착 방향부터 정하십시오
절단 길이를 하루에 여러 번 바꾸시면 고급형, 고정 길이 반복이면 일반형입니다. 롤러다이가 절단기 오른쪽에 있는지 왼쪽에 있는지가 R · L을 정합니다.

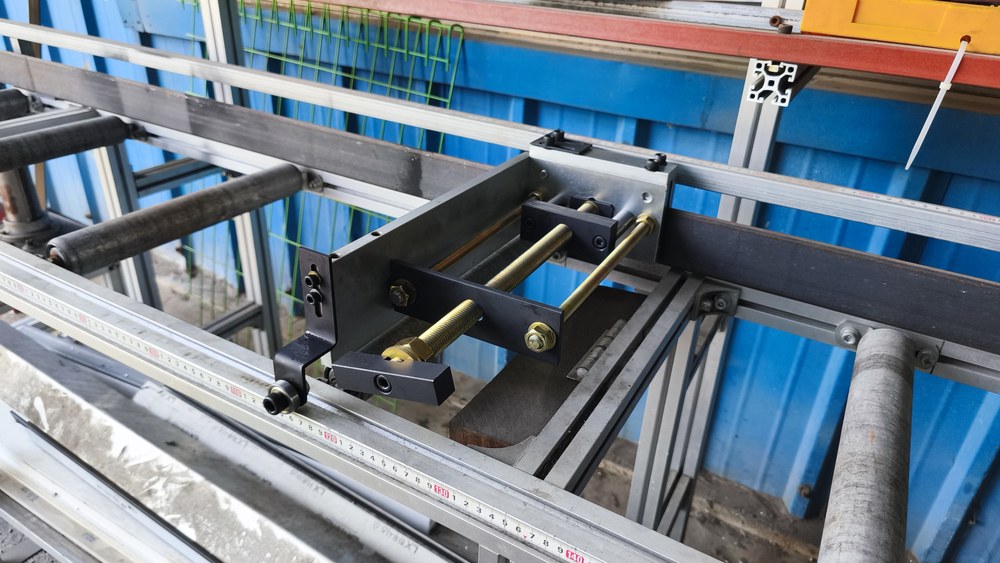

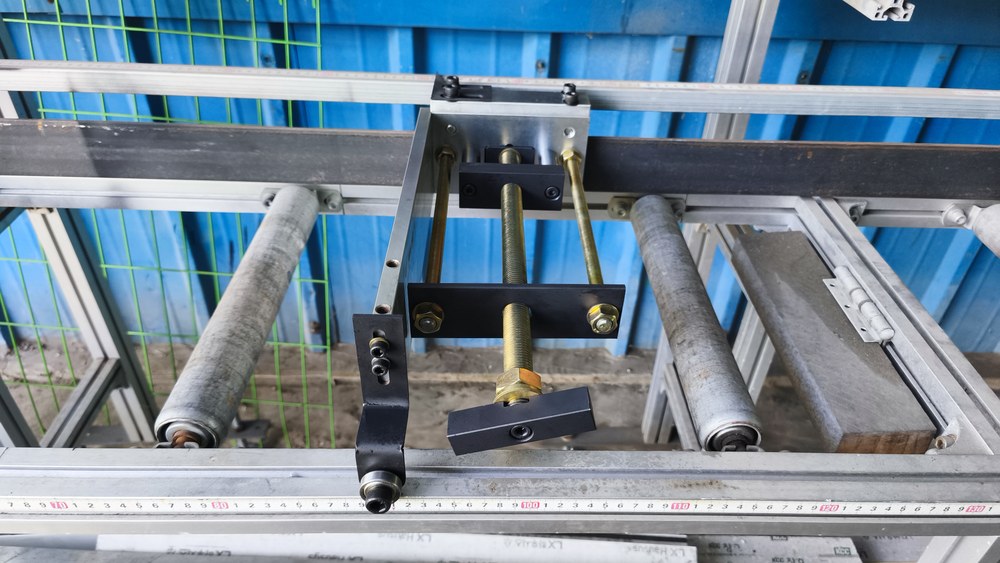

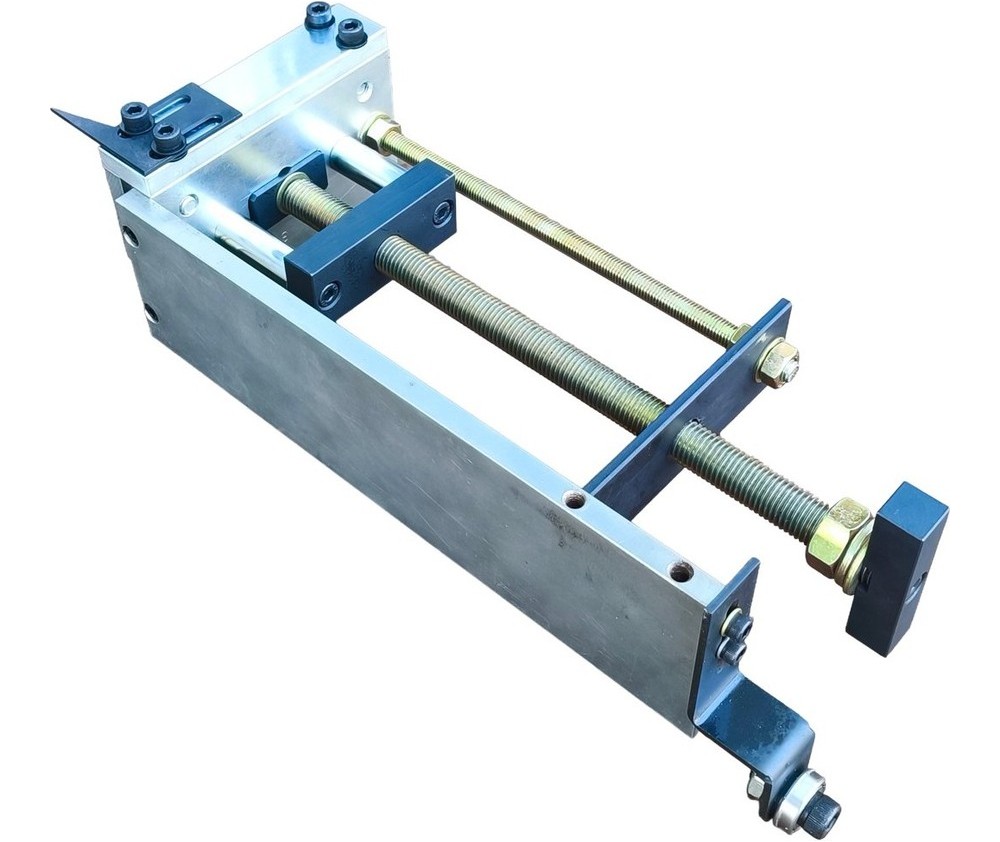

조기대 잣대 고급형 WTM-1X-01R / 01L — 구름베어링 · 5kg
160×430×130mm · 65×6t ㄱ형강 앵글 대응 · 너비 약 500mm 롤러다이용(주문제작 가능) · 국내산. 우측용(R) · 좌측용(L).
조기대 잣대 일반형 WTM-1X-02R / 02L — 초소형 · 2.5kg
145×160×87mm · 65×6t ㄱ형강 앵글 대응 · 가공 정밀도 ±1.0mm(02L 기준) · 국내산 · 주문제작. 우측용(R) · 좌측용(L).
교체 롤러 WTM-R1 — Φ50 × 350mm · 축분리형
외경 Φ50 · 길이 350mm · 지지대 외경 Φ120 · 지지대 길이 370mm · 2kg 단품 · 국내산. 너비 500mm 알루미늄 롤러다이 표준 치수라 마모된 롤러만 교체합니다.
절단기 · 롤러다이 연결 브래킷 WTM-CB102 — 좌우 세트
102 계열 롤러다이 전용 · 절단기 본체와 롤러다이를 볼트로 체결 · 국내산 · 주문제작. 절단기와 롤러다이를 한 몸으로 고정해 이송 중 오차를 줄입니다.
줄자 부착대 + 접착식 줄자 WTM-SM103 — 후장착 부속
롤러다이 상단에 눈금 부착대를 고정하고 접착식 줄자를 붙여 절단 길이 기준선을 만듭니다. 전원·센서 없이 눈금으로 길이를 관리하는 라인용 · 국내산 · 주문제작.
🔴 주문 전 확정 사항 — 롤러다이 앵글 규격 · 장착 방향
잣대는 65×6t ㄱ형강 앵글 기준입니다. 다른 규격의 롤러다이에 붙이시려면 앵글 치수(높이 × 두께)와 롤러다이 너비를 알려 주십시오. 저희가 맞는지 확인하고 필요하면 주문제작으로 진행합니다. 롤러다이 본체는 롤러다이 · 수동형, 디지털 스케일은 디지털 디스플레이 기종군에 있습니다.
Model Line-up
잣대 · 부속 7종 한눈에 비교
조기대 잣대 4종(고급형 2 · 일반형 2)과 부속 3종입니다. 장착 방향과 크기 · 중량이 선택 기준이며, 상세 치수는 견적 시 제원표로 보내 드립니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 조기대 잣대 — 고급형 (구름베어링) | ||||
 | 1 | WTM-1X-01R | 롤러다이 65x6t ㄱ형강앵글 대응 | 160×430×130 · 5 Kg · 국내산 |
 | 2 | WTM-1X-01L | 롤러다이 65×6t ㄱ형강 앵글 대응 | 160×430×130 · 5kg · 국내산 |
| 조기대 잣대 — 일반형 (초소형) | ||||
 | 3 | WTM-1X-02R | 롤러다이 65x6t ㄱ형강앵글 대응 | 145×160×87 · 2.5 Kg · 국내산 |
 | 4 | WTM-1X-02L | 프로파일 길이 계측 | 국내산 |
| 롤러다이 부속 | ||||
 | 5 | WTM-R1 | 길이 350mm · 외경 50mm | (부품)길이350·외경Φ50 · 2kg · 국내산 |
 | 6 | WTM-CB102 | 좌우 세트(연결대 블라켓) | 국내산 |
 | 7 | WTM-SM103 | — | 국내산 |
· 모델명 끝의 R = 우측용, L = 좌측용입니다. · 잣대 4종은 65×6t ㄱ형강 앵글 규격 기준이며 다른 규격은 주문제작입니다. · 부속 3종은 롤러다이 본체와 별도 판매입니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 7종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 중량 · 장착 방향 · 용도입니다.
| 적용 대상 | 알루미늄 프로파일 롤러다이(너비 약 500mm · 102 계열) |
|---|---|
| 장착 규격 | 65 × 6t ㄱ형강 앵글(잣대 4종) · 볼트 체결(부속 3종) |
| 장착 방식 | 후장착 — 보유 롤러다이 교체 불필요 |
| 장착 방향 | 우측용(R) · 좌측용(L) — 잣대 4종 |
| 전원 · 공압 | 불필요 |
| 원산지 | 국내산(7종 공통) |
| 사후 관리 | 부속 단품 재고 보유 · 김해 직접 제작·수리 |
알루미늄 프로파일
Real Product
실물 · 7종
조기대 잣대 고급형·일반형과 부속 3종의 실물입니다. 김해 전시장에서 롤러다이에 붙여 둔 상태를 보실 수 있습니다.

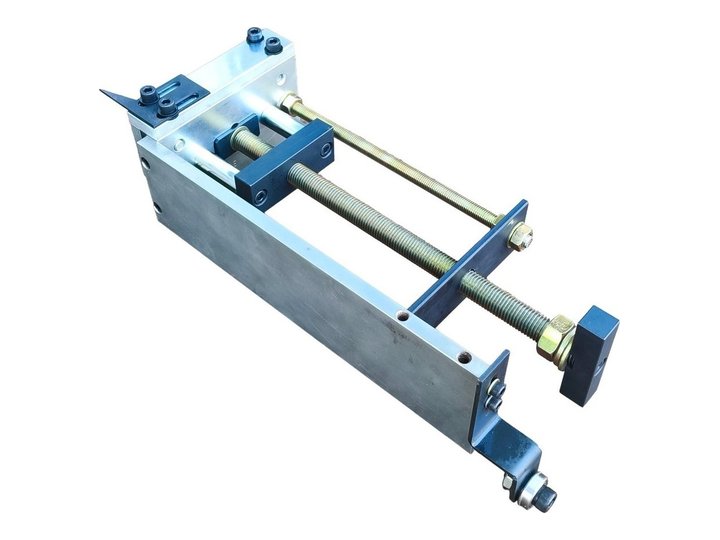

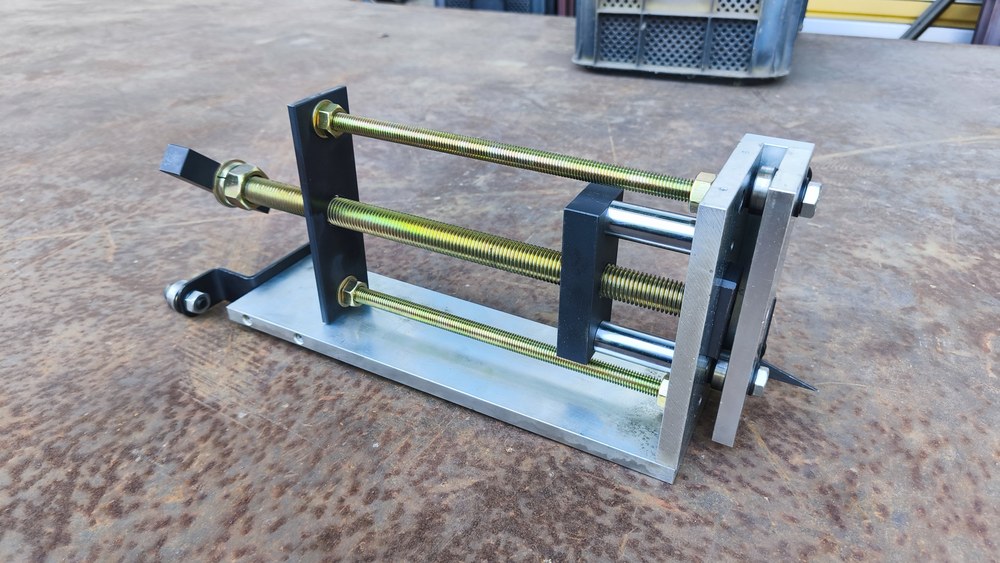

WTM-1X-01R — 고급형 · 구름베어링 · 5kg · 우측용

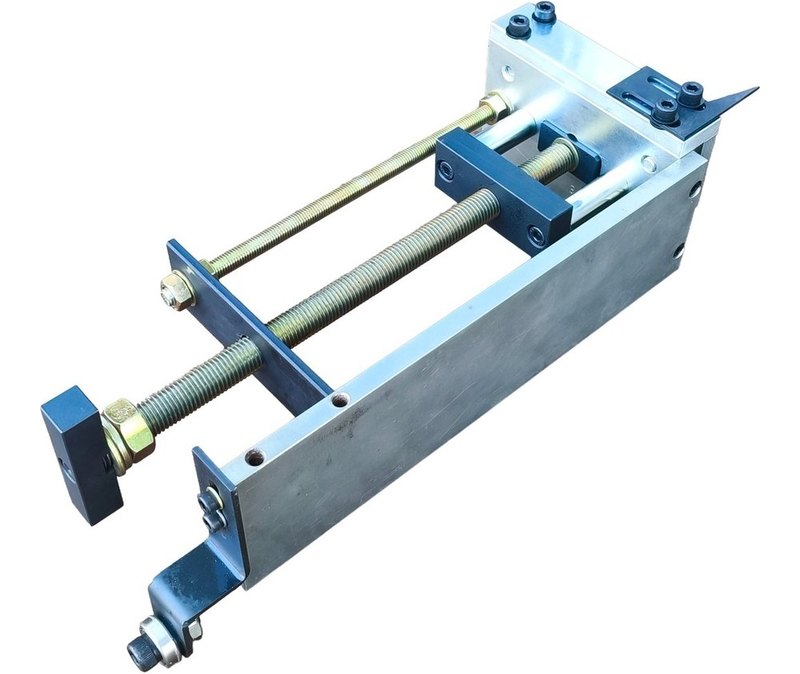

WTM-1X-01L — 고급형 · 구름베어링 · 5kg · 좌측용

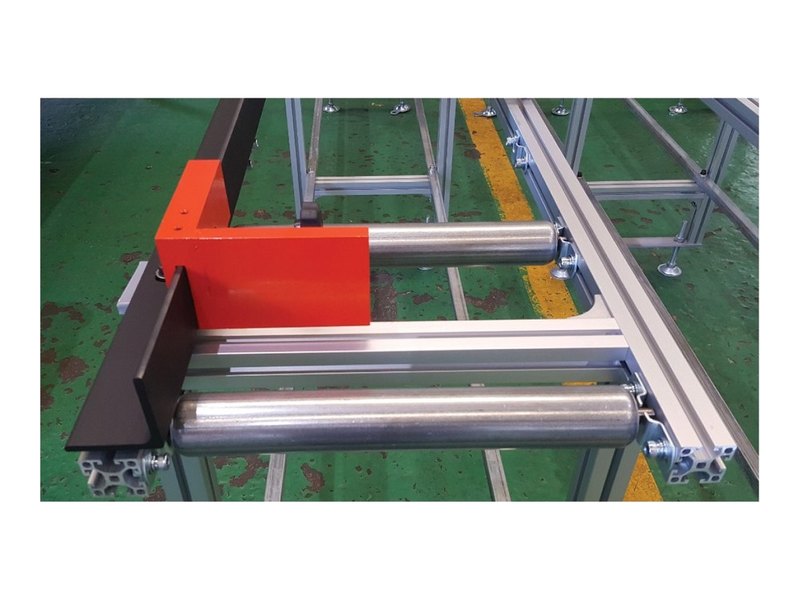

WTM-1X-02R — 일반형 · 2.5kg · 우측용

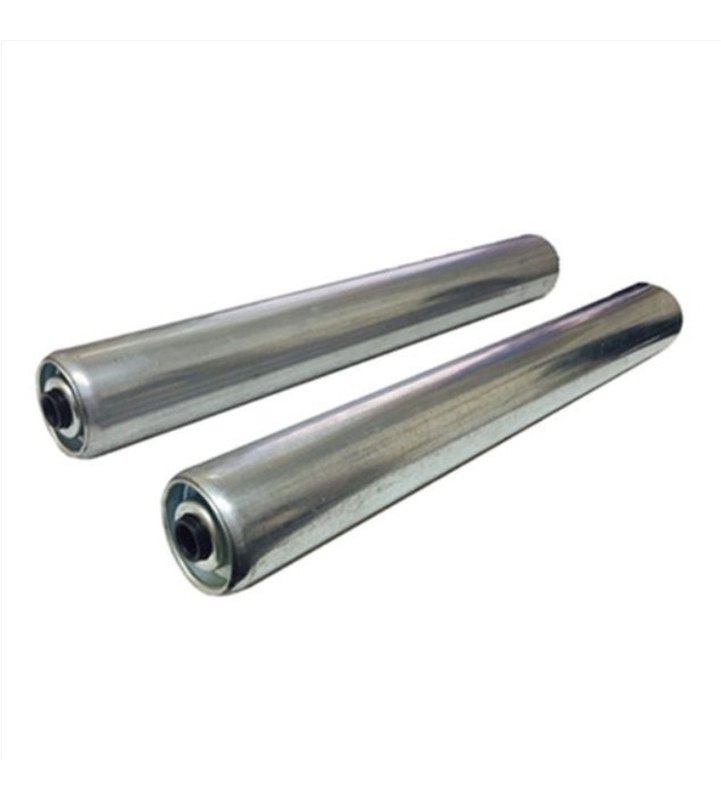

WTM-R1 — 교체 롤러 Φ50×350mm · 축분리형

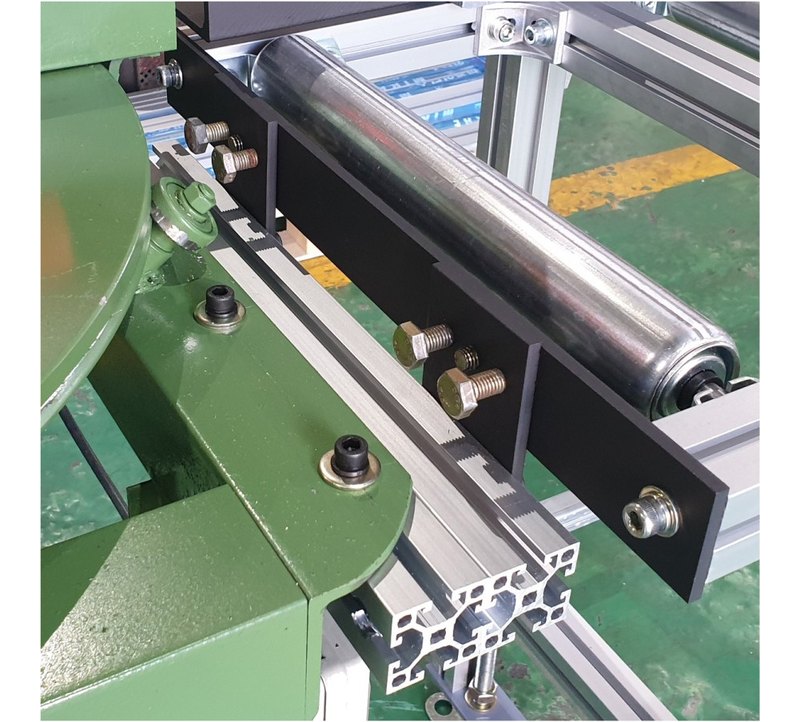

WTM-CB102 — 절단기·롤러다이 연결 브래킷 좌우 세트

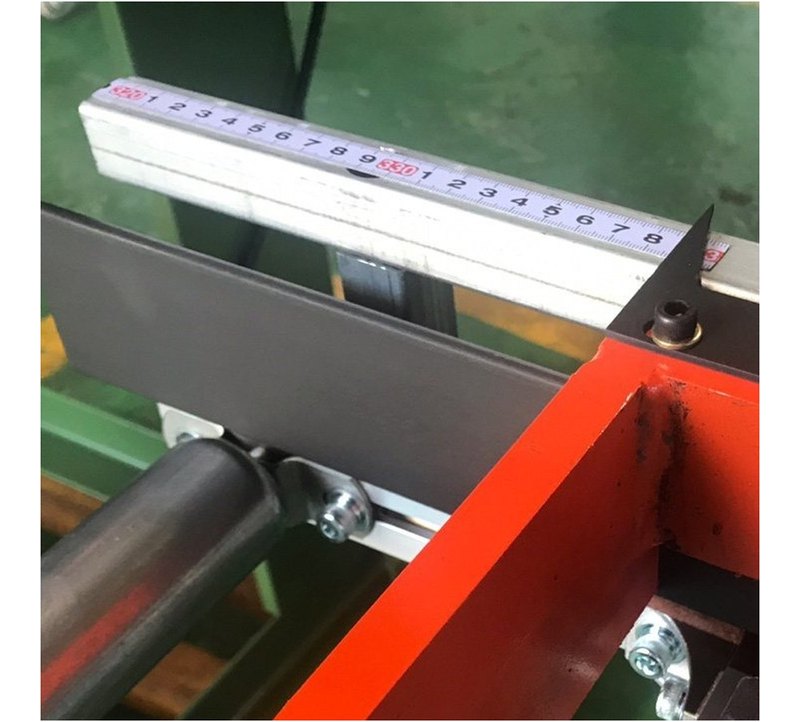

WTM-SM103 — 줄자 부착대 + 접착식 줄자
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 선정
쓰시는 롤러다이의 앵글 치수(높이 × 두께)와 너비, 절단 길이를 바꾸는 빈도, 장착 방향(우 · 좌)을 알려 주시면 맞는 잣대와 부속을 선정해 드립니다.
규격 대조 후 출고
출고 전에 보내 주신 롤러다이 규격과 잣대 장착부를 대조합니다. 맞지 않으면 주문제작으로 안내해 드립니다.
설치
볼트 체결 부속이라 공구만 있으면 현장에서 직접 붙이실 수 있습니다. 설치 방법은 사진으로 보내 드리고, 필요하시면 영상통화로 함께 확인합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
