Length Stop Gauge · Roller Die Parts
상한 자리만 롤러 한 개로 바꿉니다

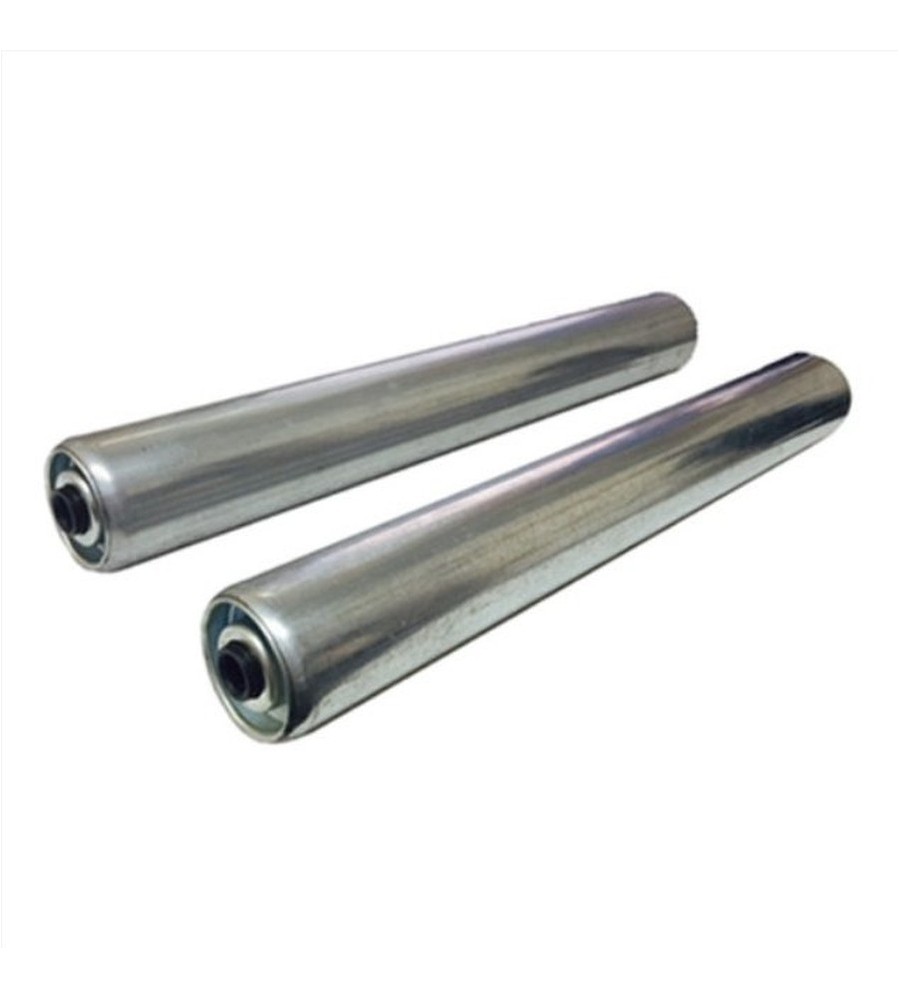

BMR ROLLER WTM-R1 · L 350 mm · OD 50 mm · SPLIT SHAFT · 2 kg
롤러다이에 끼우는 교체용 롤러입니다. 롤러 길이는 350mm, 외경은 50mm이고 지지대는 외경 120mm에 길이 370mm입니다. 축분리형이라 롤러다이 전체를 분해하지 않고 상한 자리의 롤러만 빼서 바꿉니다. 중량은 2kg이며 저희가 단품으로 재고를 보유합니다.
롤러 길이 350mm외경 Ø50지지대 길이 370mm2kg 단품
이 모델 견적 문의스마트스토어 바로가기
350mm
롤러 길이
50mm
롤러 외경
370mm
지지대 길이
2kg
단품 중량
이 계열 7기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-R1에 문의가 많은 세 가지
조기대 잣대 · 부속 기종군 7종 가운데 WTM-R1만의 값입니다. 공급 방식과 사후 관리는 7종이 같습니다.
01
상한 자리만 빼서 바꿉니다축분리형이라 롤러다이를 통째로 분해하지 않고 그 자리 롤러만 교체합니다. 자재가 긁히거나 회전이 뻑뻑해진 롤러를 한 개씩 갈아 쓰실 수 있습니다.
02
길이 350mm · 외경 Ø50 규격입니다너비 약 500mm 알루미늄 롤러다이에 들어가는 표준 치수입니다. 쓰시는 롤러다이 사진과 축 지름을 보내 주시면 맞는지 확인해 드립니다.
03
단품으로 재고를 보유합니다저희가 김해에서 직접 만들어 부품으로 두고 있습니다. 필요한 개수만 주문하실 수 있습니다.
Mounting
축분리형 베어링 프리롤러 단품입니다
롤러 길이는 350mm, 외경은 50mm이며 지지대는 외경 120mm에 길이 370mm입니다. 축분리형이라 롤러다이에서 그 자리 롤러만 빼서 바꿉니다. 중량은 2kg입니다. 너비 약 500mm 알루미늄 롤러다이 계열에 들어가는 치수이며, 저희가 김해 공장에서 직접 만들어 단품 재고를 보유합니다. 쓰시는 롤러다이 축 지름과 브래킷 사진을 보내 주시면 맞는지 먼저 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-R1 제원
위 표가 이 모델의 값이고, 아래 표는 조기대 잣대 · 부속 기종군 7종에 공통으로 적용됩니다.
| 모델명 | WTM-R1 |
|---|---|
| 원산지 | 국내산 |
| 가공·절단 능력 | 길이 350mm · 외경 50mm · 지지대 외경 120 · 지지대 길이 370mm |
| 기계크기(mm) | (부품) 길이350 · 외경Ø50 |
| 중량 | 2kg |
아래 항목은 이 기종군 7종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 중량 · 장착 방향 · 용도입니다.
| 적용 대상 | 알루미늄 프로파일 롤러다이(너비 약 500mm · 이 계열) |
|---|---|
| 장착 규격 | 65 × 6t ㄱ형강 앵글(잣대 4종) · 볼트 체결(부속 3종) |
| 장착 방식 | 후장착 — 보유 롤러다이 교체 불필요 |
| 장착 방향 | 우측용(R) · 좌측용(L) — 잣대 4종 |
| 전원 · 공압 | 불필요 |
| 원산지 | 국내산(7종 공통) |
| 사후 관리 | 부속 단품 재고 보유 · 김해 직접 제작·수리 |
알루미늄 프로파일
Real Product
실물 · 7종
조기대 잣대 고급형·일반형과 부속 3종의 실물입니다. 김해 전시장에서 롤러다이에 붙여 둔 상태를 보실 수 있습니다.
WTM-1X-01R — 고급형 · 구름베어링 · 5kg · 우측용
WTM-1X-01L — 고급형 · 구름베어링 · 5kg · 좌측용
WTM-1X-02R — 일반형 · 2.5kg · 우측용
WTM-R1 — 교체 롤러 Ø50×350mm · 축분리형
WTM-CB102 — 절단기·롤러다이 연결 브래킷 좌우 세트
WTM-SM103 — 줄자 부착대 + 접착식 줄자
Line-up
조기대 잣대 · 부속 7종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-R1입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 조기대 잣대 · 부속, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
롤러 치수 확인
쓰시는 롤러다이 롤러 길이와 축 지름, 브래킷 사진을 보내 주시면 이 치수가 맞는지 확인해 드립니다.
규격 대조 후 출고
출고 전에 보내 주신 롤러다이 규격과 잣대 장착부를 대조합니다. 맞지 않으면 주문제작으로 안내해 드립니다.
설치
볼트 체결 부속이라 공구만 있으면 현장에서 직접 붙이실 수 있습니다. 설치 방법은 사진으로 보내 드리고, 필요하시면 영상통화로 함께 확인합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
Channels
채널 안내
WTM-R1 견적 문의
쓰시는 롤러다이 롤러 길이와 축 지름을 알려 주시면 이 규격이 맞는지 확인해 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
