Length Stop Gauge · Roller Die Parts
왼쪽 롤러다이에 붙여 프로파일 길이를 잡습니다

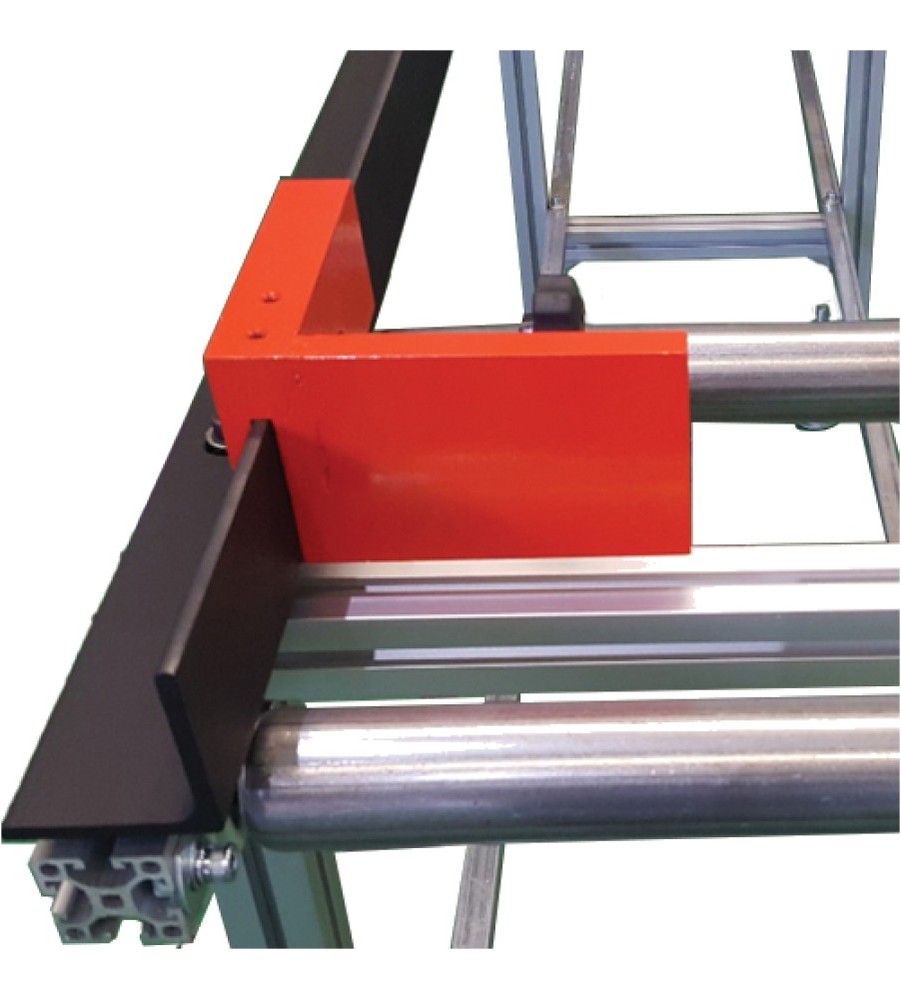

LENGTH STOP GAUGE WTM-1X-02L · LEFT TYPE · ±1.0 mm · BOLT-ON
쓰시던 롤러다이 ㄱ형강 앵글에 걸어 다는 조기대 잣대 일반형 좌측용입니다. 알루미늄 프로파일 길이를 재는 용도이고 계측 정밀도는 ±1.0mm입니다. 우측용 WTM-1X-02R과 사양이 같고 다는 방향만 다릅니다. 저희가 김해 공장에서 만들어 재고를 보유합니다.
조기대 잣대 일반형좌측용계측 정밀도 ±1.0mm후장착
이 모델 견적 문의스마트스토어 바로가기
±1.0mm
계측 정밀도
65 × 6t
장착 규격
500mm
적용 롤러폭
좌측용
장착 방향
이 계열 7기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-1X-02L에 문의가 많은 세 가지
조기대 잣대 · 부속 기종군 7종 가운데 WTM-1X-02L만의 값입니다. 공급 방식과 사후 관리는 7종이 같습니다.
01
계측 정밀도 ±1.0mm로 길이를 잡습니다잣대 기준면에 자재를 붙여 길이를 잡습니다. 계측 정밀도는 ±1.0mm이며, 더 작은 값으로 관리하셔야 하면 디지털 스케일형 롤러다이를 함께 보여 드립니다.
02
65 × 6t ㄱ형강 앵글에 걸어 붙입니다쓰시던 롤러다이의 ㄱ형강 앵글이 65 × 6t 규격이면 롤러다이를 바꾸지 않고 이 잣대만 붙이시면 됩니다. 앵글 규격이 다르면 사진을 보내 주시면 확인해 드립니다.
03
우측용과 사양이 같고 방향만 다릅니다절단기 왼쪽에 롤러다이를 두신 라인에 맞춘 방향입니다. 좌우를 함께 쓰시면 우측용 WTM-1X-02R과 두 가지를 준비하셔야 합니다.
Mounting
ㄱ형강 앵글에 거는 후장착 잣대입니다
롤러다이의 65 × 6t ㄱ형강 앵글에 걸어 고정하는 후장착 잣대입니다. 가공 대상은 알루미늄이고 용도는 프로파일 길이 계측이며 계측 정밀도는 ±1.0mm입니다. 주문 제작 품목이라 쓰시는 롤러다이 규격에 맞춰 만듭니다. 저희가 김해 공장에서 직접 만들어 단품 재고를 보유하며, 앵글 규격이 다르면 그 규격으로 맞춰 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-1X-02L 제원
위 표가 이 모델의 값이고, 아래 표는 조기대 잣대 · 부속 기종군 7종에 공통으로 적용됩니다.
| 모델명 | WTM-1X-02L |
|---|---|
| 가공대상 | 알루미늄 |
| 가공범위 | 프로파일 길이 계측 |
| 가공정밀도 | ±1.0mm |
| 제품 상태 | 주문제작 |
| 원산지 | 국내산 |
아래 항목은 이 기종군 7종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 중량 · 장착 방향 · 용도입니다.
| 적용 대상 | 알루미늄 프로파일 롤러다이(너비 약 500mm · 이 계열) |
|---|---|
| 장착 규격 | 65 × 6t ㄱ형강 앵글(잣대 4종) · 볼트 체결(부속 3종) |
| 장착 방식 | 후장착 — 보유 롤러다이 교체 불필요 |
| 장착 방향 | 우측용(R) · 좌측용(L) — 잣대 4종 |
| 전원 · 공압 | 불필요 |
| 원산지 | 국내산(7종 공통) |
| 사후 관리 | 부속 단품 재고 보유 · 김해 직접 제작·수리 |
알루미늄 프로파일
Real Product
실물 · 7종
조기대 잣대 고급형·일반형과 부속 3종의 실물입니다. 김해 전시장에서 롤러다이에 붙여 둔 상태를 보실 수 있습니다.
WTM-1X-01R — 고급형 · 구름베어링 · 5kg · 우측용
WTM-1X-01L — 고급형 · 구름베어링 · 5kg · 좌측용
WTM-1X-02R — 일반형 · 2.5kg · 우측용
WTM-R1 — 교체 롤러 Ø50×350mm · 축분리형
WTM-CB102 — 절단기·롤러다이 연결 브래킷 좌우 세트
WTM-SM103 — 줄자 부착대 + 접착식 줄자
Line-up
조기대 잣대 · 부속 7종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-1X-02L입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 조기대 잣대 · 부속, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
앵글 규격과 장착 방향
쓰시는 롤러다이 ㄱ형강 앵글 규격과 다실 방향을 알려 주시면 맞는 잣대를 골라 드립니다. 앵글 사진을 보내 주셔도 됩니다.
규격 대조 후 출고
출고 전에 보내 주신 롤러다이 규격과 잣대 장착부를 대조합니다. 맞지 않으면 주문제작으로 안내해 드립니다.
설치
볼트 체결 부속이라 공구만 있으면 현장에서 직접 붙이실 수 있습니다. 설치 방법은 사진으로 보내 드리고, 필요하시면 영상통화로 함께 확인합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
