Length Stop Gauge · Roller Die Parts

2.5kg 초소형이라 롤러다이 자리를 적게 차지합니다

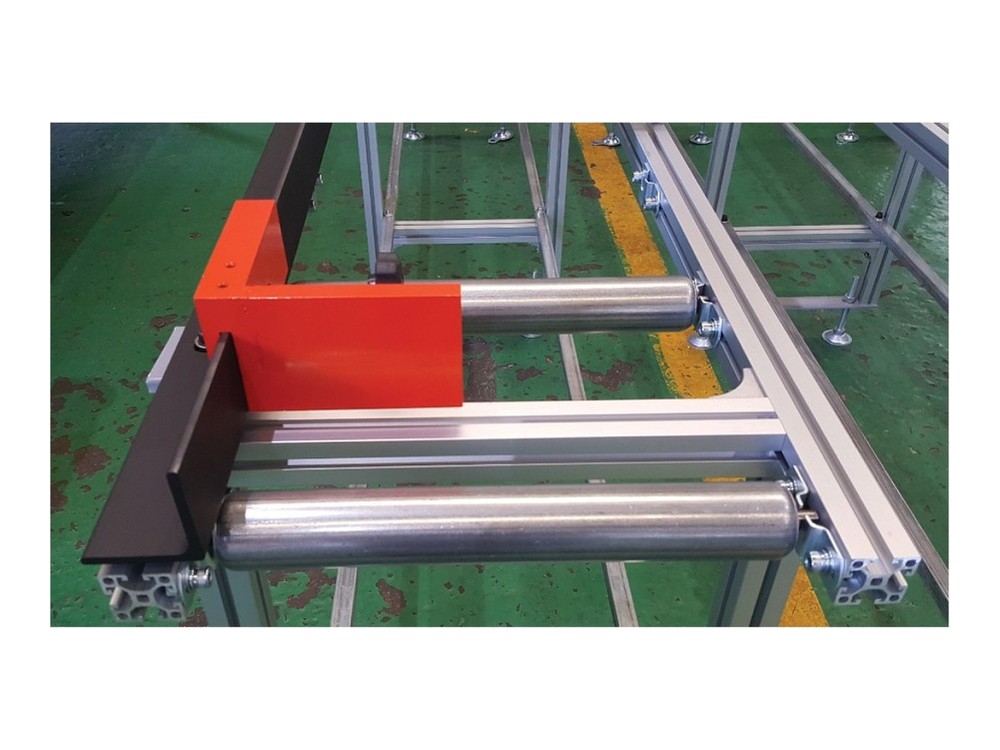

LENGTH STOP GAUGE WTM-1X-02R · RIGHT TYPE · 2.5kg

사용하시던 롤러다이 ㄱ형강 앵글에 걸어 다는 조기대 잣대 일반형입니다. 크기는 145 × 160 × 87mm, 중량은 2.5kg으로 고급형보다 작고 가볍습니다. 작업자 기준 오른쪽에 다는 우측용이며 롤러다이 너비 약 500mm에 맞춰 만듭니다.

조기대 잣대 일반형우측용145 × 160 × 87mm2.5kg

이 모델 견적 문의 스마트스토어 바로가기

160mm

잣대 길이

87mm

잣대 높이

2.5kg

중량

500mm

적용 롤러폭

이 계열 7기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-1X-02R에 문의가 많은 세 가지

아래 세 가지는 조기대 잣대 · 부속 기종군 7종 가운데 WTM-1X-02R에 해당하는 내용입니다. 공급 방식과 사후 관리는 7종 모두 같습니다.

작고 가벼워 롤러 구간을 넓게 남깁니다크기가 145 × 160 × 87mm, 중량이 2.5kg입니다. 잣대가 차지하는 길이가 짧아 같은 롤러다이에서 자재를 올리는 구간을 더 넓게 사용하실 수 있습니다.

65 × 6t ㄱ형강 앵글에 걸어 붙입니다사용하시던 롤러다이의 ㄱ형강 앵글이 65 × 6t 규격이면 롤러다이를 바꾸지 않고 이 잣대만 붙이시면 됩니다. 앵글 규격이 다르면 사진을 보내 주시면 맞는지 확인해 드립니다.

장착 방향을 먼저 정해 주십시오작업자가 절단기 앞에 섰을 때 오른쪽에 다는 우측용(R)과 왼쪽에 다는 좌측용(L)이 나뉩니다. 좌우를 함께 사용하시면 두 가지를 모두 준비하셔야 합니다.

Mounting

ㄱ형강 앵글에 거는 나중에 붙이는 잣대입니다

롤러다이의 65 × 6t ㄱ형강 앵글에 걸어 고정하는 나중에 붙이는 잣대입니다. 크기는 145 × 160 × 87mm, 중량은 2.5kg이며 롤러다이 너비 약 500mm에 맞춰 만듭니다. 구름베어링이 들어간 고급형과는 잣대 길이와 미는 느낌이 다릅니다. 저희가 김해 공장에서 직접 만들어 단품 재고를 보유합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTM-1X-02R 제원

위 표가 이 모델의 값이고, 아래 표는 조기대 잣대 · 부속 기종군 7종에 공통으로 적용됩니다.

모델명	WTM-1X-02R
원산지	국내산
가공 능력	롤러다이 65 × 6t ㄱ형강 앵글 대응 · 너비 약 500mm 기준, 주문제작 가능
기계크기(mm)	145 × 160 × 87
중량	2.5kg

아래 항목은 이 기종군 7종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 크기 · 중량 · 장착 방향 · 용도입니다.

적용 대상	알루미늄 프로파일 롤러다이(너비 약 500mm · 이 계열)
장착 규격	65 × 6t ㄱ형강 앵글(잣대 4종) · 볼트 체결(부속 3종)
장착 방식	후장착 — 보유 롤러다이 교체 불필요
장착 방향	우측용(R) · 좌측용(L) — 잣대 4종
전원 · 공압	불필요
원산지	국내산(7종 공통)
사후 관리	부속 단품 재고 보유 · 김해 직접 제작·수리

알루미늄 프로파일

Real Product

실물 · 6종

조기대 잣대 고급형·일반형과 부속 3종의 실물입니다. 김해 전시장에서 롤러다이에 붙여 둔 상태를 보실 수 있습니다.

WTM-1X-01R — 고급형 · 구름베어링 · 5kg · 우측용

WTM-1X-01L — 고급형 · 구름베어링 · 5kg · 좌측용

WTM-1X-02R — 일반형 · 2.5kg · 우측용

WTM-R1 — 교체 롤러 Φ50×350mm · 축분리형

WTM-CB102 — 절단기·롤러다이 연결 브래킷 좌우 세트

WTM-SM103 — 줄자 부착대 + 접착식 줄자

Line-up

조기대 잣대 · 부속 7종 한눈에 비교

지금 보고 계신 모델은 WTM-1X-02R입니다. 조건이 맞지 않으시면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 이 기종군 전체를 한 화면에서 비교하시려면 조기대 잣대 · 부속에서, 일곱 기종군을 한 번에 보시려면 롤러다이 색인에서 확인하실 수 있습니다. 절단기 본체는 알루미늄 절단기에 있습니다.

WTM-1X-01R

고급형 · 구름베어링 · 160 × 430 × 130mm · 5kg · 우측용

WTM-1X-01L

고급형 · 구름베어링 · 160 × 430 × 130mm · 5kg · 좌측용

WTM-1X-02R

일반형 · 145 × 160 × 87mm · 2.5kg · 우측용

WTM-1X-02L

일반형 · 계측 정밀도 ±1.0mm · 좌측용

WTM-R1

교체 롤러 · 길이 350mm · 외경 Φ50 · 2kg

WTM-CB102

절단기·롤러다이 연결 브래킷 좌우 세트
