Auxiliary Roller Stand
긴 자재의 처지는 끝을 받쳐 줍니다
AUXILIARY ROLLER STAND · URS-300 · 680 ~ 1,060 mm · 4.4 kg
절단기 테이블이나 롤러다이 밖으로 빠져나온 긴 프로파일의 끝을 받치는 한 발 롤러 스탠드입니다. 높이를 680~1,060mm 사이에서 절단기 테이블에 맞추고, 4.4kg이라 한 손으로 옮깁니다. 롤러다이를 놓을 자리가 없는 좁은 현장이나 이동 작업에서 쓰시는 기종입니다. 저희가 쓰시는 절단기 높이에 맞는 세팅 위치를 안내해 드립니다.
보조 롤러다이 1종높이 680 ~ 1,060mm허용 하중 60 / 45 / 30kg4.4kg · 무동력
모델 선정 · 견적 문의스마트스토어 바로가기
1,060mm
최대 높이
60kg
680mm 높이 허용 하중
4.4kg
본체 중량
430×485mm
하부 베이스
이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 이 기종군은 URS-300 한 기종입니다.
01
절단기 높이에 맞춰 올리고 내립니다680~1,060mm 사이에서 높이를 조절한 뒤 고정합니다. 절단기 테이블 높이가 700~1,000mm 사이인 대부분의 절단기에 맞습니다. 저희가 쓰시는 절단기 모델명을 받아 맞는 높이를 알려 드립니다.
02
높이마다 받을 수 있는 무게가 정해져 있습니다680mm에서 60kg · 880mm에서 45kg · 1,060mm에서 30kg입니다. 높이를 올릴수록 허용 하중이 줄어드니 긴 자재는 두 대를 나눠 받치시면 됩니다.
03
4.4kg이라 한 손으로 옮깁니다고강도 스틸 프레임에 베어링 프리롤러를 얹은 조립형 구조입니다. 무동력이라 전원 없이 쓰고, 라인을 바꾸거나 현장을 옮길 때 혼자 들고 이동합니다.
Structure
한 발 스탠드 위 베어링 롤러가 자재 끝을 받칩니다
하부 베이스 430×485mm 위에 높이 조절 기둥과 베어링 프리롤러가 올라간 구조입니다. 롤러가 무동력으로 회전해 자재를 밀 때 표면에 긁힘이 생기지 않습니다. 절단기 반대편에 두어 긴 프로파일의 처지는 끝을 받치거나, 롤러다이와 롤러다이 사이 빈 구간에 놓아 이음을 메웁니다. 긴 구간을 계속 받치시려면 롤러다이 · 수동형이 맞고, 이 기종은 그 보조입니다. 저희가 출고 전에 높이 고정과 롤러 회전을 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
절단기 높이와 자재 무게부터 확인하십시오
절단기 테이블 높이가 680~1,060mm 안에 들어오는지, 받칠 자재 무게가 그 높이의 허용 하중 안인지 두 가지만 확인하시면 됩니다.
URS-300 — 높이 조절 680 ~ 1,060mm
고강도 스틸 프레임 · 베어링 프리롤러 · 하부 베이스 430×485mm · 약 4.4kg · 중국산 · 주문제작.
높이별 허용 하중
680mm 60kg / 880mm 45kg / 1,060mm 30kg. 허용 하중을 넘는 자재는 두 대 이상으로 나눠 받치십시오.
🔴 주문 전 확정 사항 — 절단기 테이블 높이
테이블 높이가 680mm 미만이거나 1,060mm를 넘으면 이 기종을 쓰실 수 없습니다. 절단기 모델명을 알려 주시면 저희가 높이를 확인해 드립니다. 절단기 본체는 101 계열에 있습니다.
Model Line-up
보조 롤러다이 제원
URS-300 한 기종입니다. 높이 범위와 허용 하중이 확인 기준입니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | URS-300 | 680~1,060 mm | 430×485 · 약 4.4 Kg · 중국산 |
· 허용 하중은 높이별로 다릅니다(680mm 60kg · 880mm 45kg · 1,060mm 30kg). · 무동력 · 전원 불필요.
Specifications
전 모델 공통 사양
아래 항목은 URS-300의 제원입니다.
| 적용 대상 | 절단기 · 롤러다이 보조(긴 자재 끝 받침) |
|---|---|
| 높이 범위 | 680 ~ 1,060mm |
| 높이별 허용 하중 | 680mm 60kg / 880mm 45kg / 1,060mm 30kg |
| 하부 베이스 | 430 × 485mm |
| 프레임 | 고강도 스틸 |
| 롤러 | 베어링 프리롤러(무동력) |
| 중량 | 약 4.4kg |
| 원산지 | 중국산 |
| 사후 관리 | 롤러 부품 보유 · 입고 수리 |
알루미늄 프로파일PVC 프레임
Real Product
실물

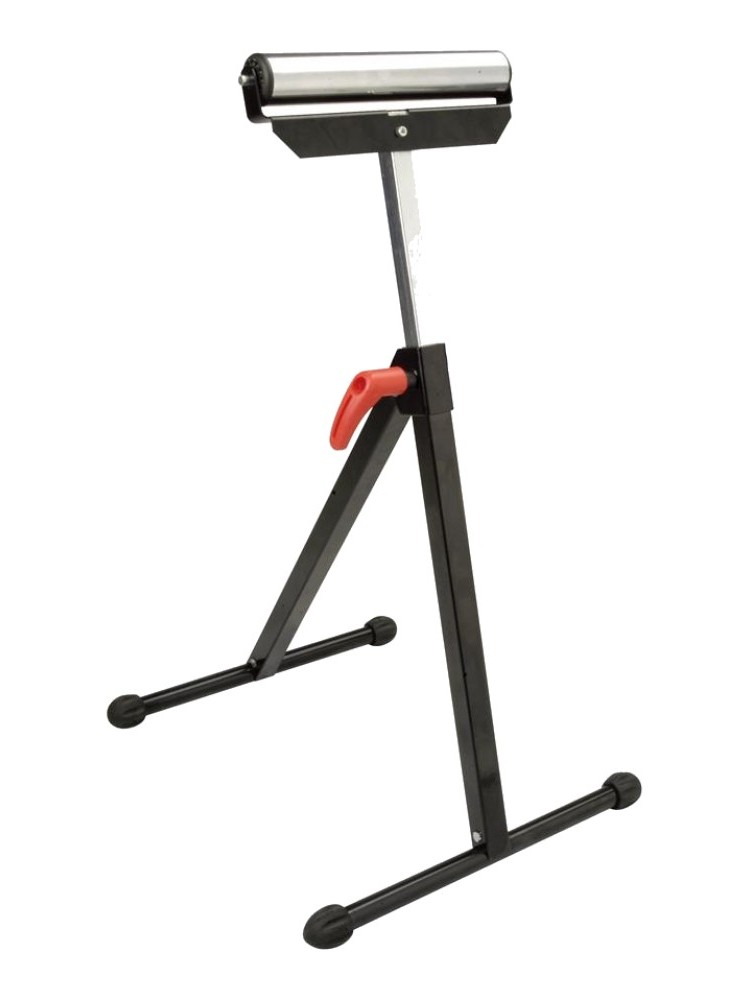

URS-300 실물입니다. 김해 전시장에서 절단기 옆에 세워 둔 상태를 보실 수 있습니다.
URS-300 — 높이 680~1,060mm · 4.4kg · 베어링 프리롤러
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 확인
쓰시는 절단기 모델명과 테이블 높이, 받칠 자재의 길이·무게를 알려 주시면 높이와 대수를 안내해 드립니다.
작동 확인 후 출고
출고 전에 높이 고정과 롤러 회전을 확인합니다.
설치
조립형이라 현장에서 직접 세우실 수 있습니다. 높이 세팅 방법은 사진으로 보내 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
