Digital Roller Die · CNC Auto-Feed Stop
치수를 입력하면 조기대가 그 자리로 이동합니다
DIGITAL ROLLER DIE · CNC AUTO-FEED · 9 MODELS · 3m / 4.5m / 6m · 220V
절단기 옆 롤러다이에 디지털 스케일과 조기대를 붙인 기종군입니다. 표시형은 작업자가 조기대를 밀고 화면 수치로 확인하며, 자동이송형은 치수를 넣으면 서보가 조기대를 그 위치로 옮깁니다. 쓰시는 절단기 오른쪽에 붙이는지 왼쪽에 붙이는지에 따라 우측형·좌측형을 고르시면 됩니다. 저희가 절단기 테이블 높이에 맞춰 롤러다이를 세팅한 뒤 출고합니다.
디지털 롤러다이 9종측정 3m · 이송 4,500 / 6,000mm220V · 0.8kW우측형 · 좌측형
모델 선정 · 견적 문의스마트스토어 바로가기
9종
디지털 롤러다이 라인업
6,000mm
최대 이송 범위
0.8kW
소비전력(220V)
2방향
우측형 · 좌측형
이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 9종에 공통이며, 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식(수동 · 자동) · 장착 방향 · 중량입니다.
01
절단기는 그대로 두고 치수만 수치로 바꿉니다쓰시는 절단기를 교체하지 않고 옆에 붙이는 장비입니다. 눈금을 읽고 줄자로 재던 절단 길이를 화면 수치로 입력·확인하므로 작업자가 바뀌어도 같은 길이가 나옵니다. 저희가 절단기 테이블 높이(기종별 700~1,400mm)에 맞춰 롤러다이 높이를 맞춘 뒤 보내 드립니다.
02
자동이송형은 조기대를 손으로 밀지 않습니다WTMD · WTMJ · WTMM 계열 6종은 터치스크린에 길이를 입력하면 서보가 조기대를 0~4,500mm 또는 0~6,000mm 구간에서 그 위치로 옮깁니다. 여러 길이를 번갈아 자르는 창호 정척 작업에서 세팅 시간이 줄어듭니다.
03
220V 콘센트에서 0.8kW로 작동합니다9종 전부 220V 단상이며 소비전력은 0.8kW(표시형 SC-1000 · CM-35는 별도 기재 없음)입니다. 3상 전원 공사 없이 절단기 옆 콘센트에 연결하면 되고, 공압이 필요한 기종(COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa)은 제원표에 적어 두었습니다.
Positioning
마그네틱 스케일과 서보 이송이 치수 반복을 만듭니다
표시형 3종(COMET-DD · SC-1000 · CM-35)은 롤러다이 위 조기대를 작업자가 밀고, 디지털 표시기가 현재 위치를 수치로 보여 줍니다. 자동이송형 6종은 마그네틱 스케일(자기 변위 센서)이 조기대 위치를 읽고 서보가 입력 치수까지 이동합니다. WTMD-AL-N04 기준 반복 위치 정밀도 ±0.01mm · 이송 속도 최대 1.8m/s이며, WTMM 계열은 사각 LM 가이드 2중 구조에 Panasonic PLC · Mean Well SMPS 전장을 씁니다. 저희가 출고 전에 입력값과 실제 절단 길이를 시험 절단으로 대조해 보정값을 넣어 두고, 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
이송 범위와 장착 방향부터 정하십시오
자르시는 프로파일의 최대 길이가 3m · 4.5m · 6m 중 어느 기종군인지 정하고, 절단기의 어느 쪽에 롤러다이를 붙이는지가 우측형·좌측형을 정합니다. 그 두 가지가 정해지면 남는 결정은 표시형·자동이송형 하나입니다.
디지털 표시형 · 측정 3m — 조기대는 손으로, 확인은 화면으로
COMET-DD(유럽방식 스케일 · 3,406×650×1,375mm · 93kg · 공압 6~8bar) · SC-1000(터치스크린 · 폭 400mm 슬림 · 75kg) · CM-35(터치스크린 · 3,500×500×1,400mm · 90kg). 세 기종 모두 터키산 · 220V · 주문제작입니다.
CNC 자동이송 · 0~4,500mm — WTMD 계열 (국내산 · 부품 중국산)
WTMD-AR-N04(우측) · WTMD-AL-N04(좌측). 4,650×1,450×700mm · 150kg · 220V 0.8kW(3상 380V 대응 가능). 반복 위치 정밀도 ±0.01mm · 이송 속도 최대 1.8m/s · 5인치 컬러 TFT 터치스크린.
CNC 자동이송 · 0~4,500mm — WTMJ 계열
WTMJ-AR-N045(우측 · 중국산) · WTMJ-AL-N045(좌측 · 가공 정밀도 ±0.5mm · 공압 0.5~0.7MPa). 150kg · 220V 0.8kW. 두 기종을 절단기 양쪽에 붙이면 양방향 이송 라인이 됩니다.
CNC 자동이송 · 0~6,000mm — WTMM 계열 (국내산 · 부품 중국산)
WTMM-AR-N06(우측) · WTMM-AL-N06(좌측). 6,000×550×800mm · 약 150kg · 220V 50/60Hz 0.8kW. 사각 LM 가이드 2중 구조 · 구간별 오차를 파라미터로 보상 · 라인 길이에 맞춰 길이 주문제작이 됩니다.
🔴 주문 전 확정 사항 — 절단기 테이블 높이 · 장착 방향
롤러다이 높이(700 · 800 · 980 · 1,375 · 1,400mm)가 기종마다 다릅니다. 쓰시는 절단기 모델명과 테이블 높이, 롤러다이를 붙일 쪽(작업자 기준 오른쪽·왼쪽)을 알려 주시면 저희가 기종을 제안하고 높이 조정 방법을 함께 안내해 드립니다.
절단기 본체가 함께 필요하시면
알루미늄 절단기 본체는 101 계열(CNC · 2헤드 · 1헤드 · 휴대용)에서 고르실 수 있습니다. 절단기와 롤러다이를 함께 주문하시면 한 라인으로 세워 시운전한 뒤 보내 드립니다.
Model Line-up
디지털 롤러다이 9종 한눈에 비교
표시형 3종, 자동이송 4,500mm 4종, 자동이송 6,000mm 2종입니다. 측정·이송 범위와 장착 방향이 기종 선택의 기준이며, 상세 치수는 견적 시 제원표로 보내 드립니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 디지털 표시형 (측정 3m · 조기대 수동 이동) | ||||
 | 1 | COMET-DD | 측정 용량 최대 3 m · 디지털 스케일 유럽방식 | 220 V · 3406×650×1375 · 93 Kg · 터키산 |
 | 2 | SC-1000 | 측정 용량 최대 3 m | 220 V · 3050×400×980 · 75 KG · 터키산 |
 | 3 | CM-35 | 측정 용량 최대 3 m | 220V · 3,500×500×1,400 · 90 kg · 터키산 |
| CNC 자동이송 0~4,500mm | ||||
 | 4 | WTMD-AR-N04 | 절단 범위 0~4,500 mm | 220V · 4,650×1,450×700 · 150 kg · 국내산 (부품 중국산) |
 | 5 | WTMD-AL-N04 | 절단 범위 0~4,500mm · 반복 정밀도 ±0.01mm | 220V (삼상 380V 대응 가능) · 4650×1450×700 · 약 150 Kg · 국내 제조 (일부 부품 중국산) |
 | 6 | WTMJ-AR-N045 | 절단 범위 0~4500 mm · 최대 4m 주문제작 | 220 V · 4500×5500×700 · 150 Kg · 중국산 |
 | 7 | WTMJ-AL-N045 | 절단 범위 0~4500 mm · 가공정밀도 ±0.5mm | 220 V · 4500×550×700 · 150 Kg |
| CNC 자동이송 0~6,000mm | ||||
 | 8 | WTMM-AR-N06 | 절단 범위 0~6,000mm · 길이 주문제작 가능 | 220V, 50/60Hz · 6000×550×800 · 약 150 Kg · 국내산 (부품 중국산) |
 | 9 | WTMM-AL-N06 | 절단 범위 0~6,000mm · 길이 주문제작 가능 | 220V, 50/60Hz · 6000×550×800 · 약 150 Kg · 국내산 (부품 중국산) |
· 모델명의 AR = 우측형, AL = 좌측형입니다. · 9종 전부 220V 단상이며, 공압이 필요한 기종은 제원표에 별도 기재했습니다. · 주문제작 표시 기종은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식 · 장착 방향 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 등 절단 설비 전반 |
| 길이 표시 | 디지털 표시기 · 터치스크린(기종별 · WTMD 계열 5인치 컬러 TFT) |
| 조기대 이동 | 수동(표시형 3종) / CNC 서보 자동이송(6종 · 마그네틱 스케일) |
| 전원 | 220V 단상 · 0.8kW(WTMD 계열은 3상 380V 대응 가능) |
| 공압 | 불필요(대부분) / COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa |
| 장착 방향 | 우측형(AR) · 좌측형(AL) — 절단기 양쪽 동시 구성 가능 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(부품 중국산)(위 비교표 참조) |
| 사후 관리 | 표시기·센서·롤러 부품 보유 · 입고 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종
표시형과 자동이송형의 실물입니다. 김해 전시장에서 절단기와 한 라인으로 세워 둔 상태를 보실 수 있습니다.

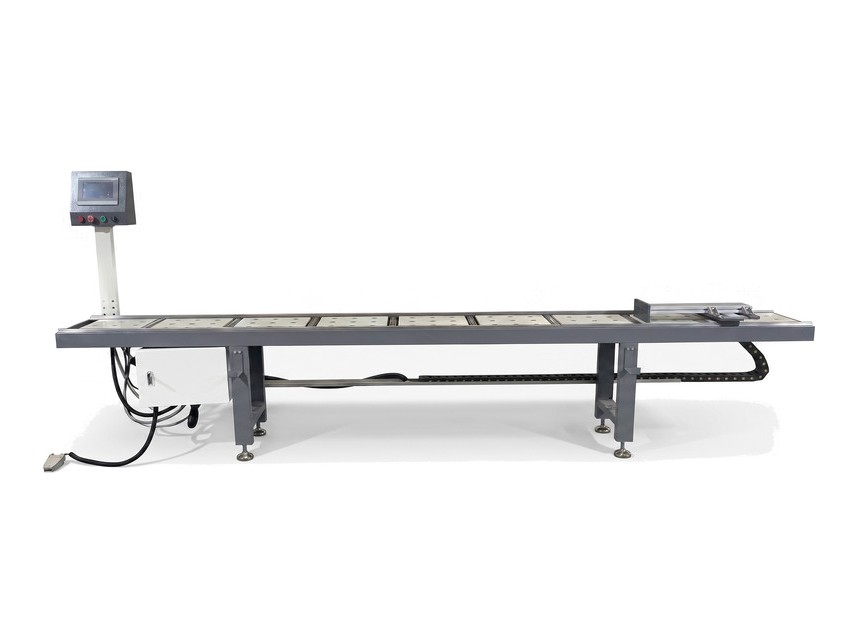

WTMM-AR-N06 — CNC 자동이송 0~6,000mm · 우측형 · 국내산

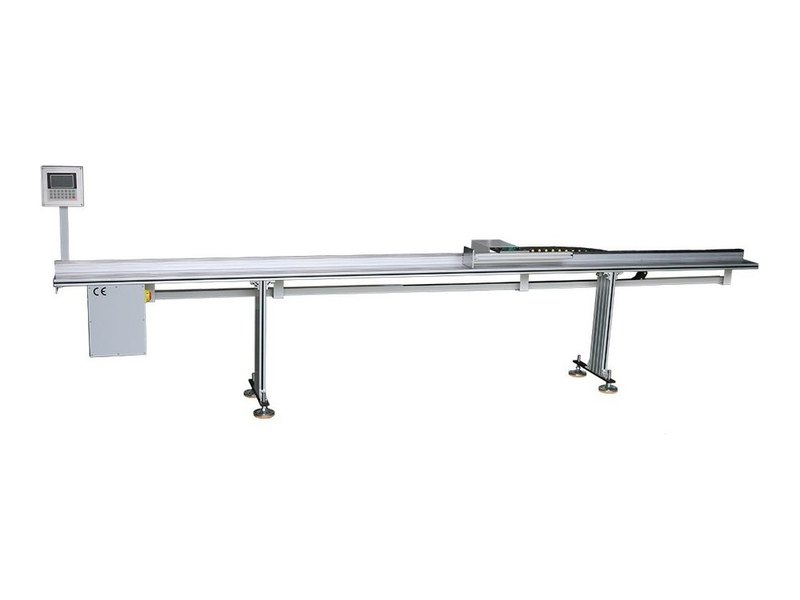

WTMD-AR-N04 — CNC 자동이송 0~4,500mm · 우측형 · ±0.01mm

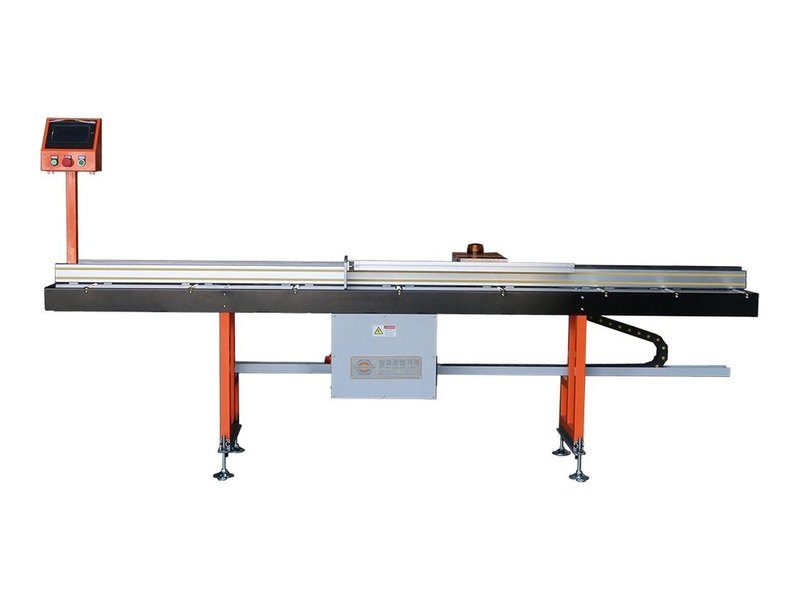

WTMJ-AR-N045 — CNC 자동이송 0~4,500mm · 우측형

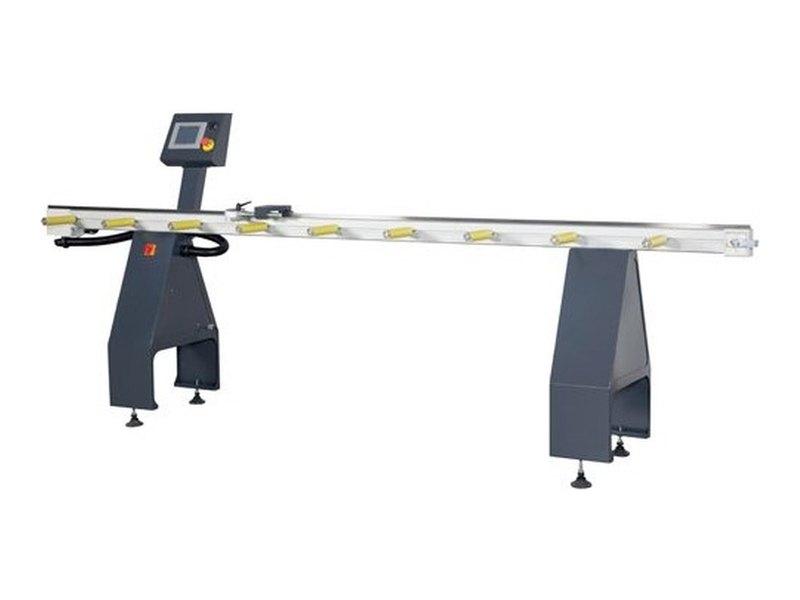

COMET-DD — 디지털 표시형 · 측정 3m · 유럽방식 스케일

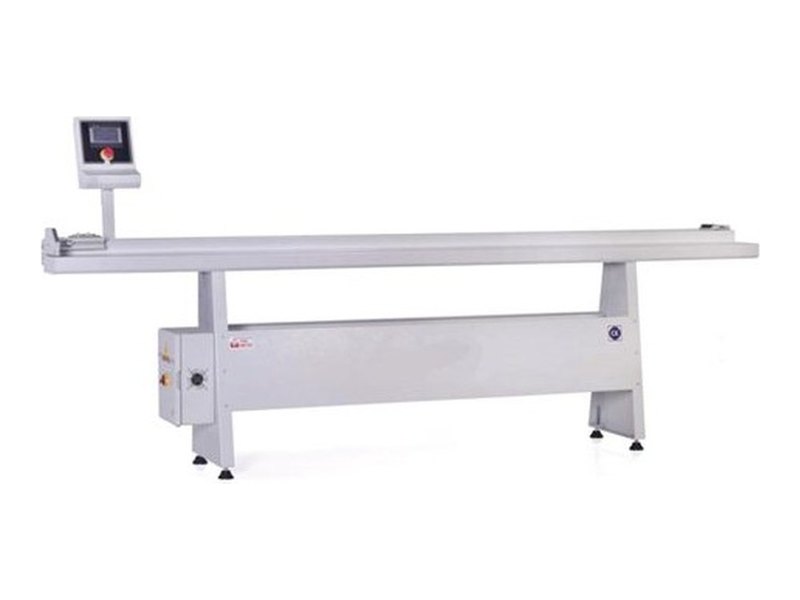

SC-1000 — 터치스크린 표시형 · 폭 400mm 슬림 · 75kg

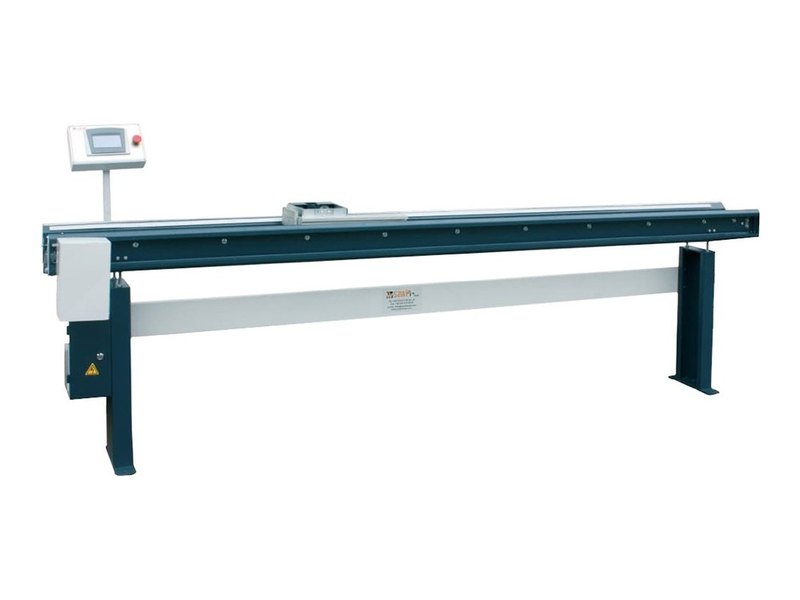

CM-35 — 터치스크린 표시형 · 측정 3m · 90kg
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 선정
자르시는 프로파일의 최대 길이, 쓰시는 절단기 모델명과 테이블 높이, 롤러다이를 붙일 쪽(오른쪽·왼쪽)을 알려 주시면 맞는 기종을 선정해 드립니다.
시험 절단 후 출고
출고 전에 입력 치수와 실제 절단 길이를 시험 절단으로 대조해 보정값을 넣어 둡니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
220V 전원과 롤러다이 길이(3~6m)만큼의 설치 공간을 준비해 주시면 설치 후 절단기 높이 맞춤과 첫 치수 입력까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
