Digital Roller Die · CNC Auto-Feed Stop

절단기 왼쪽에서 6m 구간을 숫자로 잡습니다

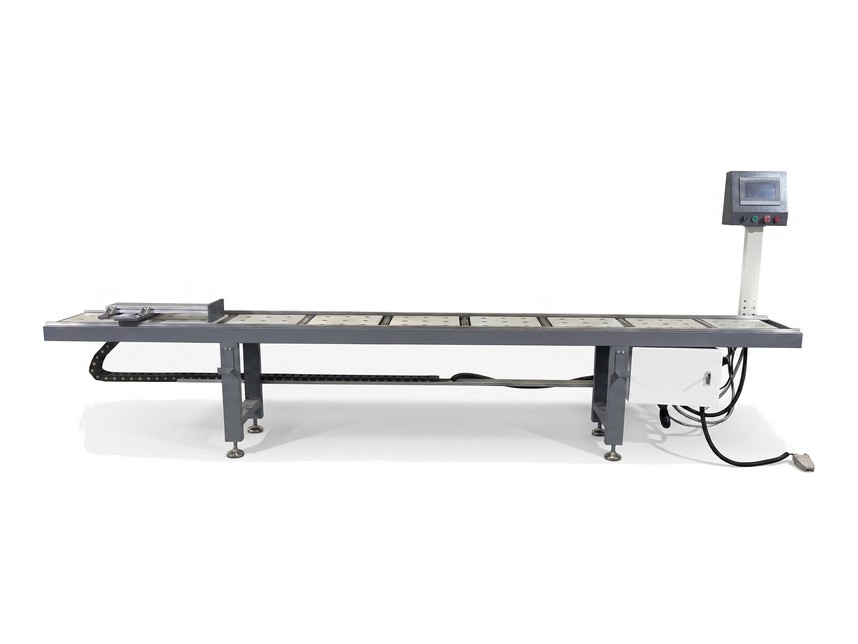

CNC AUTO-FEED ROLLER DIE WTMM-AL-N06 · 0-6,000 mm · LEFT TYPE · 220V 50/60Hz

이송 범위가 0~6,000mm인 CNC 자동이송 롤러다이 좌측형입니다. 절단기 왼쪽에 세워 6m 원자재를 끝까지 받쳐 놓고 치수만 입력해 자르실 수 있습니다. 220V 50/60Hz 0.8kW로 작동하며 길이는 라인에 맞춰 주문 제작합니다.

이송 0~6,000mm220V · 0.8kW길이 주문 제작좌측형

이 모델 견적 문의 스마트스토어 바로가기

6,000mm

최대 이송

220V

사용 전원

0.8kW

소비전력

150kg

기계 중량

이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMM-AL-N06에 문의가 많은 세 가지

아래 세 가지는 디지털 롤러다이 · 자동이송 기종군 9종 가운데 WTMM-AL-N06에 해당하는 내용입니다. 공급 방식과 사후 관리는 9종 모두 같습니다.

절단기 왼쪽에 세우는 6m 구성입니다작업자가 절단기 앞에 섰을 때 왼쪽에 세웁니다. 우측형 WTMM-AR-N06과 함께 양쪽에 세우면 좌우 어느 쪽으로도 원자재를 받는 구성이 됩니다.

6m 원자재를 한 번에 끝까지 받칩니다이송 범위가 0~6,000mm라 긴 부재를 한 기준점으로 읽습니다. 6m 프로파일을 정해진 길이로 나누는 작업에 맞춘 사양입니다.

220V 50/60Hz 0.8kW로 작동합니다220V 단상 전원에 연결해 사용합니다. 전원 조건이 다르면 출고 전에 알려 주십시오.

Positioning

사각 LM 가이드와 6m 서보 이송으로 구성됩니다

CNC 수치제어 스케일이 조기대 위치를 읽고 서보가 입력 치수까지 옮깁니다. 이송 범위는 0~6,000mm, 기계 크기는 6,000 × 550 × 800mm, 중량은 약 150kg이며 220V 50/60Hz 0.8kW로 작동합니다. 길이는 라인에 맞춰 주문 제작합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTMM-AL-N06 제원

위 표가 이 모델의 값이고, 아래 표는 디지털 롤러다이 · 자동이송 기종군 9종에 공통으로 적용됩니다.

모델명	WTMM-AL-N06
원산지	국내산 (부품 일부 수입산)
사용전원	220V 50/60Hz
소비전력	0.8kW
가공·절단 능력	절단 범위 0~6,000mm · 길이 주문제작 가능 · CNC 수치제어 스케일
기계크기(mm)	6,000 × 550 × 800
중량	약 150kg

아래 항목은 이 기종군 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식 · 장착 방향 · 크기 · 중량입니다.

적용 소재	알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일)
연결 설비	45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 등 절단 설비 전반
길이 표시	디지털 표시기 · 터치스크린(기종별 · WTMD 계열 5인치 컬러 화면)
조기대 이동	수동(표시형 3종) / CNC 서보 자동이송(6종 · 마그네틱 스케일)
전원	220V 단상 · 0.8kW(WTMD 계열은 삼상 380V 대응 가능)
공압	불필요(대부분) / COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa
장착 방향	우측형(AR) · 좌측형(AL) — 절단기 양쪽 동시 구성 가능
원산지	기종별 표기 — 터키산 · 중국산 · 국내산 (부품 일부 수입산) · 기종별 제원표 참조
사후 관리	표시기·센서·롤러 부품 보유 · 입고 수리

알루미늄 프로파일PVC 프레임

Real Product

실물 · 대표 기종

표시형과 자동이송형의 실물입니다. 김해 전시장에서 절단기와 한 줄로 세워 둔 상태를 보실 수 있습니다.

WTMM-AR-N06 — CNC 자동이송 0~6,000mm · 우측형 · 국내산

WTMD-AR-N04 — CNC 자동이송 0~4,500mm · 우측형 · ±0.01mm

WTMJ-AR-N045 — CNC 자동이송 0~4,500mm · 우측형

COMET-DD — 디지털 표시형 · 측정 범위 3m · 유럽방식 스케일

SC-1000 — 터치스크린 표시형 · 폭 400mm 슬림 · 75kg

CM-35 — 터치스크린 표시형 · 측정 범위 3m · 90kg

Line-up

디지털 롤러다이 · 자동이송 9종 한눈에 비교

지금 보고 계신 모델은 WTMM-AL-N06입니다. 조건이 맞지 않으시면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 이 기종군 전체를 한 화면에서 비교하시려면 디지털 롤러다이 · 자동이송에서, 일곱 기종군을 한 번에 보시려면 롤러다이 색인에서 확인하실 수 있습니다. 절단기 본체는 알루미늄 절단기에 있습니다.

COMET-DD

측정 범위 3m · 유럽방식 디지털 스케일 · 93kg

SC-1000

측정 범위 3m · 터치스크린 · 폭 400mm · 75kg

CM-35

측정 범위 3m · 터치스크린 · 높이 1,400mm · 90kg

WTMD-AR-N04

이송 0~4,500mm · 우측형 · 220V 0.8kW · 150kg

WTMD-AL-N04

이송 0~4,500mm · 좌측형 · 반복 정밀도 ±0.01mm

WTMJ-AR-N045

이송 0~4,500mm · 우측형 · 길이 주문 제작
