Digital Roller Die · CNC Auto-Feed Stop
조기대를 밀면 3m 구간 치수가 화면에 뜹니다

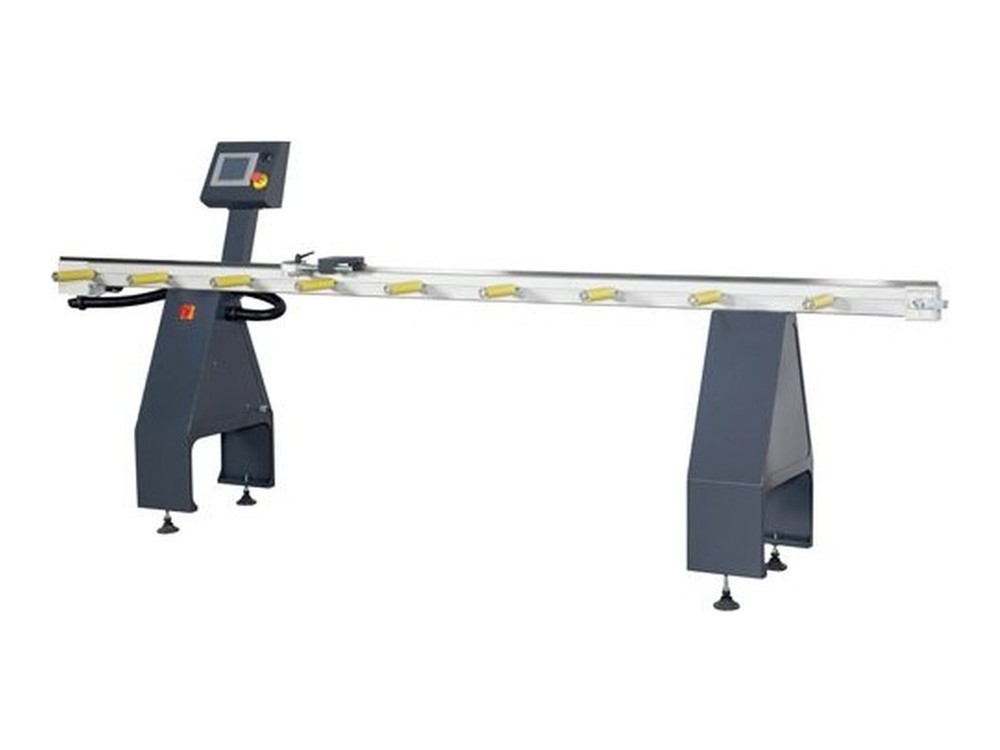

DIGITAL ROLLER DIE COMET-DD · 3 m MEASURING · 220V 0.8kW · 93 kg
롤러다이 위 조기대를 작업자가 손으로 밀고, 조기대가 선 자리를 디지털 표시기가 숫자로 보여 주는 기종입니다. 측정 범위는 3m이고 스케일은 유럽방식을 씁니다. 220V 단상 0.8kW에 공압 6~8bar가 함께 필요합니다. 저희가 쓰시는 절단기 테이블 높이에 맞춰 세운 뒤 시험 절단으로 표시값과 실제 길이를 대조해 보내 드립니다.
측정 범위 3m220V · 0.8kW공압 6~8bar93kg
이 모델 견적 문의스마트스토어 바로가기
3m
측정 범위
220V
사용 전원
0.8kW
소비전력
93kg
기계 중량
이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
COMET-DD에 문의가 많은 세 가지
디지털 롤러다이 · 자동이송 기종군 9종 가운데 COMET-DD만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.
01
절단기를 바꾸지 않고 옆에 세웁니다쓰시는 절단기는 그대로 두고 옆에 붙이는 장비입니다. 줄자로 재던 절단 길이를 표시기 숫자로 확인하므로 작업자가 바뀌어도 같은 길이가 나옵니다. 저희가 절단기 테이블 높이에 맞춰 롤러다이 높이를 맞춘 뒤 출고합니다.
02
측정 범위 3m — 창호 정척 길이 구간입니다한 번 잡은 기준점으로 3m 구간까지 읽습니다. 3m를 넘는 자재를 다루시면 이송 범위가 4.5m · 6m인 자동이송 기종을 함께 보여 드립니다.
03
공압 6~8bar 배관이 함께 필요합니다조기대 고정에 공압을 쓰는 기종이라 220V 전원과 별도로 6~8bar 에어 배관이 들어갑니다. 공장에 에어 라인이 없는 자리면 배관 없이 쓰는 기종을 대신 제안해 드립니다.
Positioning
디지털 스케일이 조기대 위치를 읽어 표시합니다
롤러다이를 따라 붙인 유럽방식 디지털 스케일이 조기대 위치를 읽고, 표시기가 그 값을 숫자로 보여 줍니다. 측정 범위는 3m이고 기계 크기는 3,406 × 650 × 1,375mm, 중량은 93kg입니다. 220V 단상 0.8kW 전원과 6~8bar 공압을 씁니다. 저희가 출고 전에 쓰시는 프로파일로 시험 절단을 해 표시값과 실제 절단 길이를 대조하고, 설치 후 현장에서 원점을 함께 맞춰 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
COMET-DD 제원
위 표가 이 모델의 값이고, 아래 표는 디지털 롤러다이 · 자동이송 기종군 9종에 공통으로 적용됩니다.
| 모델명 | COMET-DD |
|---|---|
| 원산지 | 터키산 |
| 사용전원 | 220V |
| 소비전력 | 0.8kW |
| 공기압력 | 6~8bar |
| 가공·절단 능력 | 측정 용량 최대 3m · 디지털 스케일 유럽방식 |
| 기계크기(mm) | 3406 × 650 × 1375 |
| 중량 | 93kg |
| 제품 상태 | 주문제작 |
아래 항목은 이 기종군 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식 · 장착 방향 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 등 절단 설비 전반 |
| 길이 표시 | 디지털 표시기 · 터치스크린(기종별 · WTMD 계열 5인치 컬러 TFT) |
| 조기대 이동 | 수동(표시형 3종) / CNC 서보 자동이송(6종 · 마그네틱 스케일) |
| 전원 | 220V 단상 · 0.8kW(WTMD 계열은 3상 380V 대응 가능) |
| 공압 | 불필요(대부분) / COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa |
| 장착 방향 | 우측형(AR) · 좌측형(AL) — 절단기 양쪽 동시 구성 가능 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(부품 중국산)(기종별 제원표 참조) |
| 사후 관리 | 표시기·센서·롤러 부품 보유 · 입고 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종
표시형과 자동이송형의 실물입니다. 김해 전시장에서 절단기와 한 라인으로 세워 둔 상태를 보실 수 있습니다.
WTMM-AR-N06 — CNC 자동이송 0~6,000mm · 우측형 · 국내산
WTMD-AR-N04 — CNC 자동이송 0~4,500mm · 우측형 · ±0.01mm
WTMJ-AR-N045 — CNC 자동이송 0~4,500mm · 우측형
COMET-DD — 디지털 표시형 · 측정 범위 3m · 유럽방식 스케일
SC-1000 — 터치스크린 표시형 · 폭 400mm 슬림 · 75kg
CM-35 — 터치스크린 표시형 · 측정 범위 3m · 90kg
Line-up
디지털 롤러다이 · 자동이송 9종 가운데 이 자리입니다
지금 보고 계신 모델은 COMET-DD입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 디지털 롤러다이 · 자동이송, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
COMET-DD
측정 범위 3m · 유럽방식 디지털 스케일 · 93kg
SC-1000
측정 범위 3m · 터치스크린 · 폭 400mm · 75kg
CM-35
측정 범위 3m · 터치스크린 · 높이 1,400mm · 90kg
WTMD-AR-N04
이송 0~4,500mm · 우측형 · 220V 0.8kW · 150kg
WTMD-AL-N04
이송 0~4,500mm · 좌측형 · 반복 정밀도 ±0.01mm
WTMJ-AR-N045
이송 0~4,500mm · 우측형 · 길이 주문 제작
WTMJ-AL-N045
이송 0~4,500mm · 좌측형 · 공압 0.5~0.7MPa
WTMM-AR-N06
이송 0~6,000mm · 우측형 · 길이 주문 제작
WTMM-AL-N06
이송 0~6,000mm · 좌측형 · 길이 주문 제작
Order & Delivery
주문 · 납기 안내
절단기 높이 확인
쓰시는 절단기 모델명과 테이블 높이, 공장에 에어 배관이 있는지를 알려 주시면 설치 가능 여부를 먼저 확인해 드립니다.
시험 절단 후 출고
출고 전에 입력 치수와 실제 절단 길이를 시험 절단으로 대조해 보정값을 넣어 둡니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
220V 전원과 롤러다이 길이(3~6m)만큼의 설치 공간을 준비해 주시면 설치 후 절단기 높이 맞춤과 첫 치수 입력까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
