Digital Roller Die · CNC Auto-Feed Stop

설치 자리에 맞춰 길이를 주문 제작합니다

CNC AUTO-FEED ROLLER DIE WTMJ-AR-N045 · 0-4,500 mm · RIGHT TYPE · CUSTOM LENGTH

CNC 수치제어 스케일로 조기대를 옮기는 자동이송 롤러다이입니다. 이송 범위는 0~4,500mm이고 절단기 오른쪽에 붙이는 우측형입니다. 설치 자리 길이에 맞춰 주문 제작합니다. 220V 단상 0.8kW로 작동합니다.

이송 0~4,500mm길이 주문 제작220V · 0.8kW우측형

이 모델 견적 문의 스마트스토어 바로가기

4,500mm

최대 이송

220V

사용 전원

0.8kW

소비전력

150kg

기계 중량

이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다

Video

제품 소개 영상

설치 현장 사용 모습 — WTMJ-AR-N045 · 창호종합기계 유튜브

WTMJ-AR-N045

실물 · 설치 설명 사진

저희 전시장에서 절단기에 연결해 자동 이송 동작과 조작 방법을 설명하며 찍은 사진입니다. 사진 속 절단기는 별도 판매입니다.

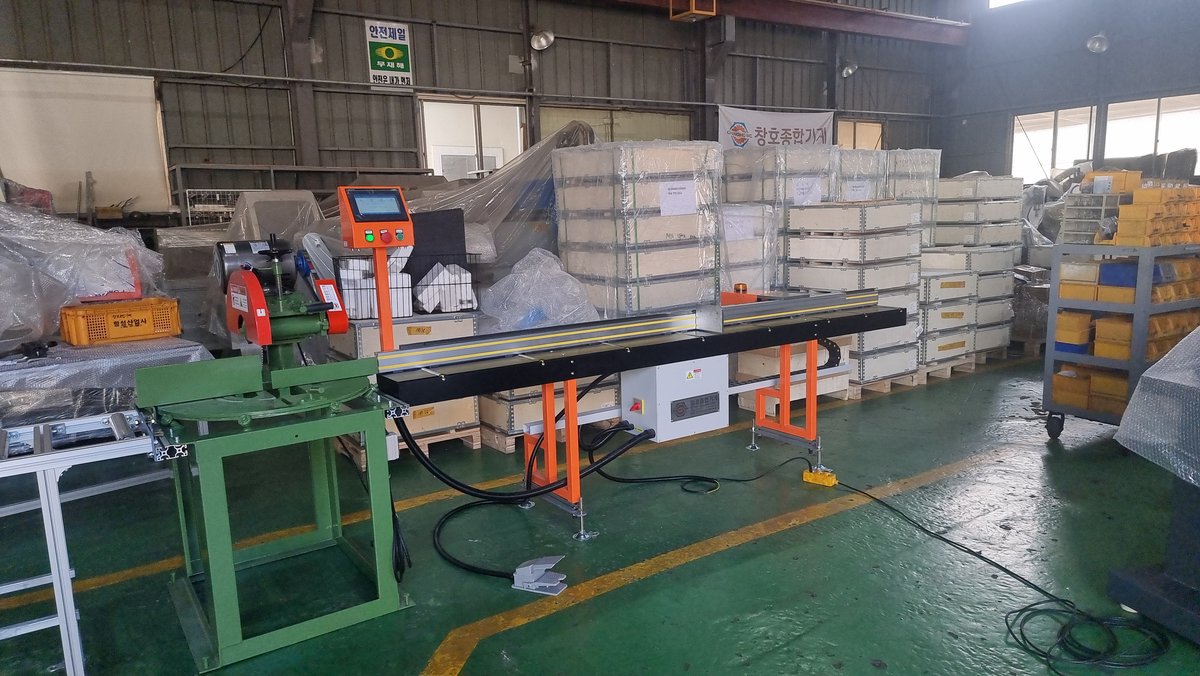

절단기에 연결한 롤러다이 (절단기 별도)

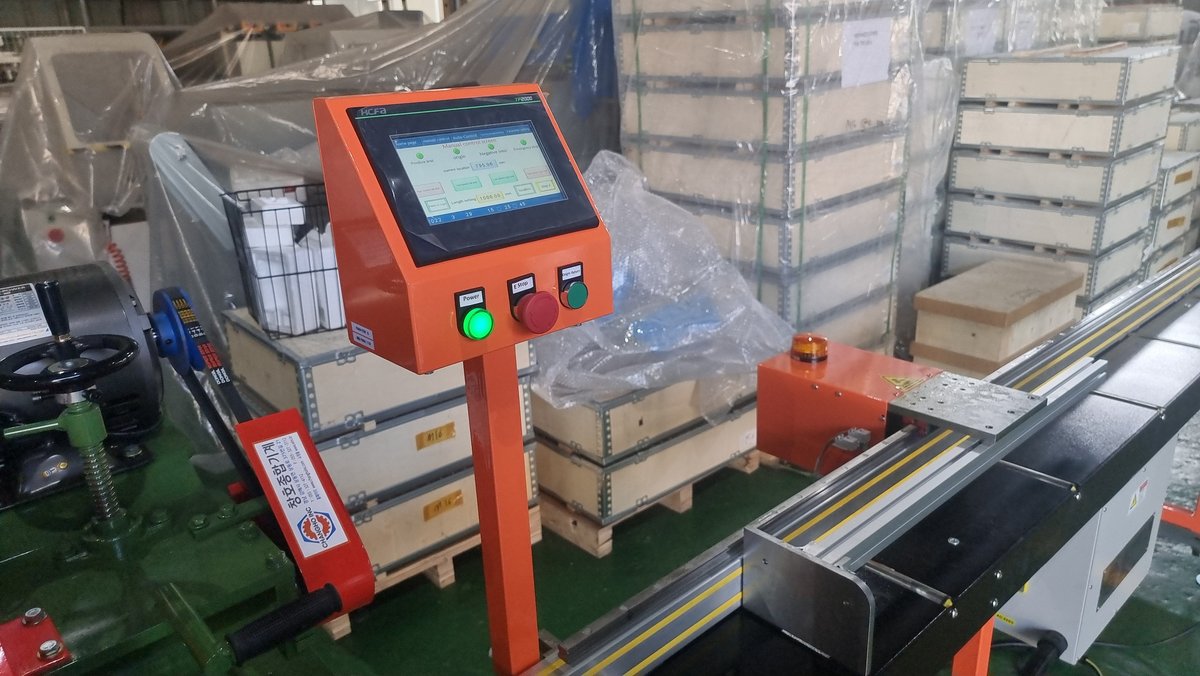

기둥 위 터치스크린 조작반

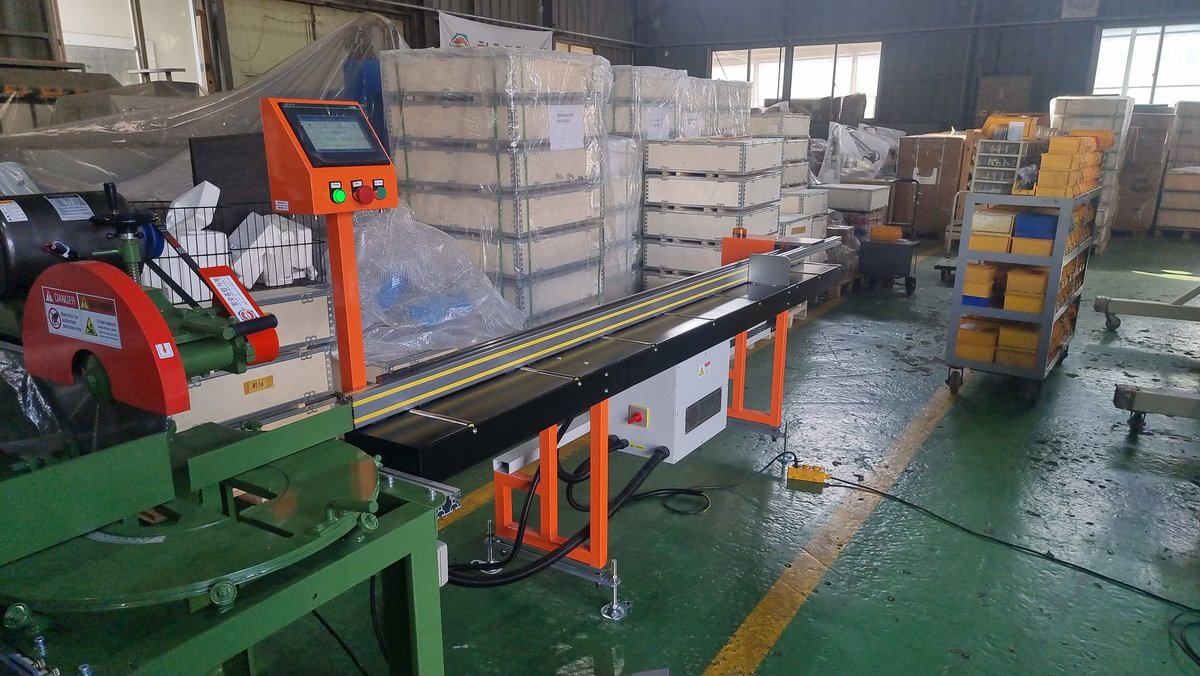

절단기 쪽에서 본 이송 레일 (절단기 별도)

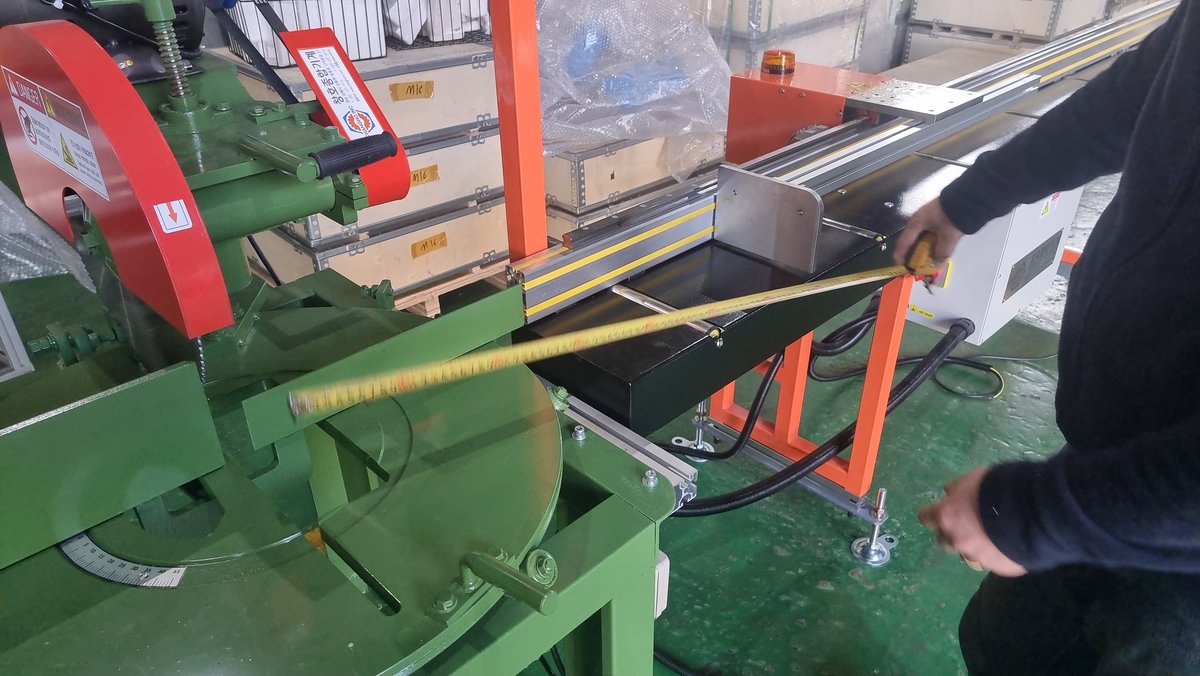

줄자로 이송 위치를 확인하는 모습

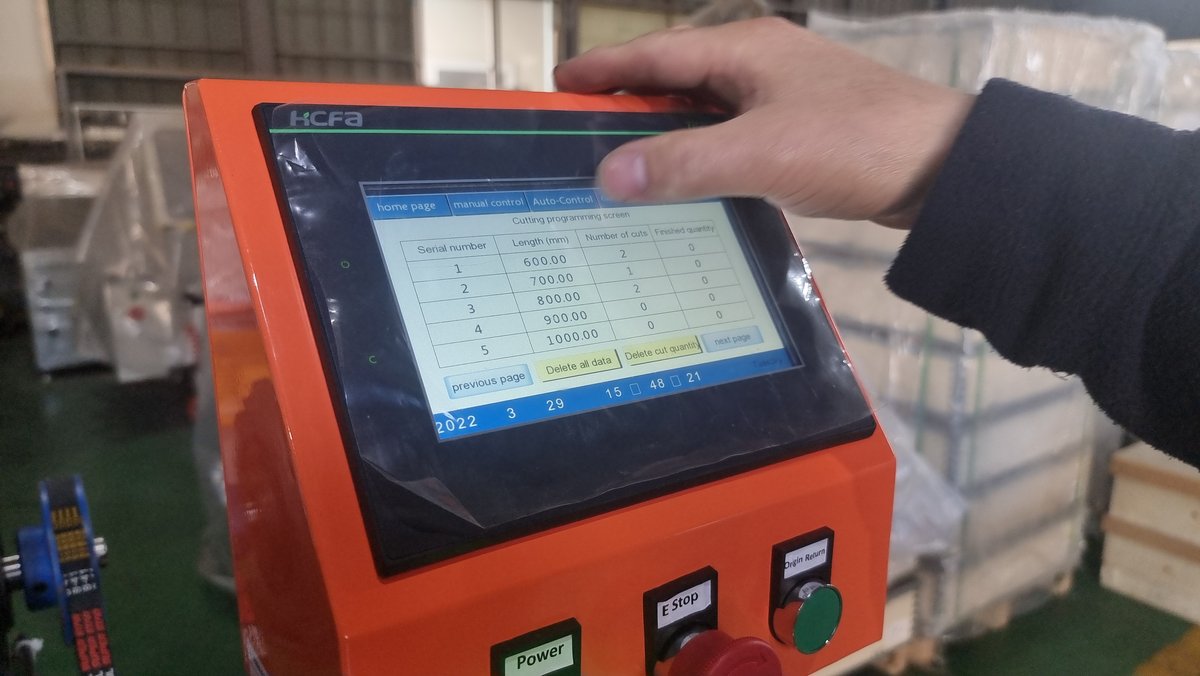

터치스크린 설정 화면

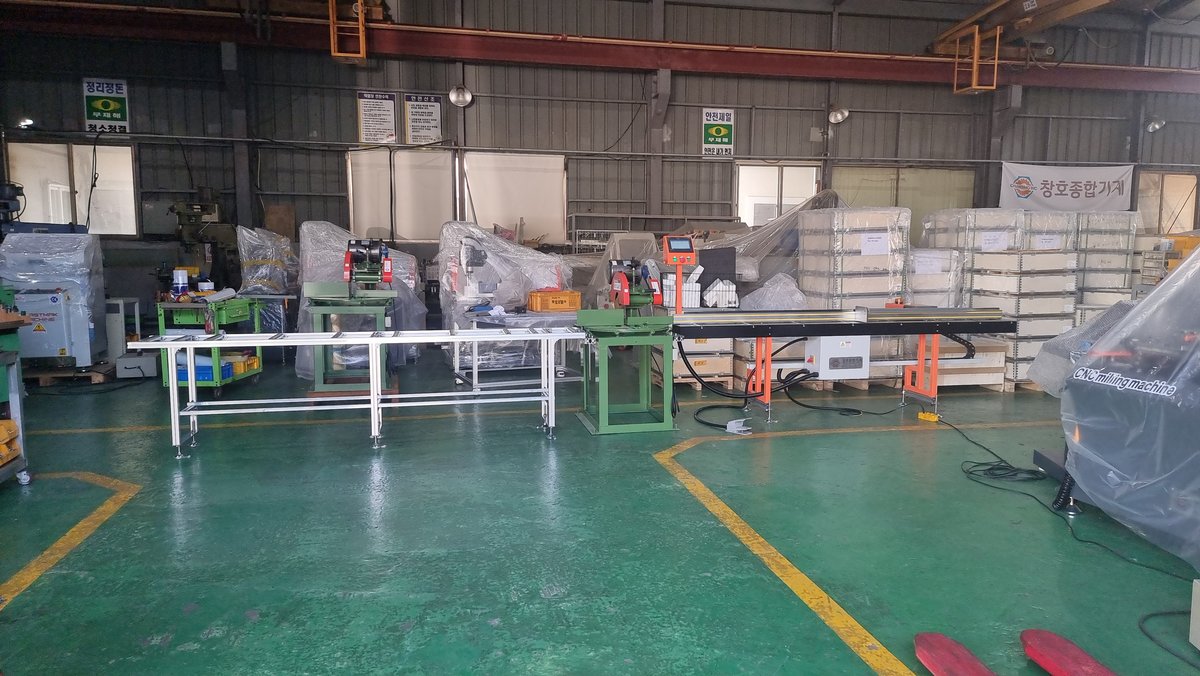

설치 전경

Selling Points

WTMJ-AR-N045에 문의가 많은 세 가지

아래 세 가지는 디지털 롤러다이 · 자동이송 기종군 9종 가운데 WTMJ-AR-N045에 해당하는 내용입니다. 공급 방식과 사후 관리는 9종 모두 같습니다.

설치하실 자리에 맞춰 길이를 정합니다길이를 주문 제작하므로 절단기 옆에 남는 길이에 맞춰 만들어 드립니다. 공장 배치 도면을 보내 주시면 들어갈 길이를 함께 정해 드립니다.

치수를 입력하면 조기대가 이동합니다CNC 수치제어 스케일이 조기대 위치를 읽고 입력한 치수까지 옮깁니다. 0~4,500mm 구간에서 길이를 바꿔 가며 자르실 때 세팅 시간이 줄어듭니다.

220V 단상 0.8kW로 작동합니다220V 단상 전원에 연결해 사용합니다. 전원 조건이 다르면 출고 전에 알려 주십시오.

Positioning

CNC 수치제어 스케일이 조기대 위치를 잡습니다

롤러다이를 따라 붙인 CNC 수치제어 스케일이 조기대 위치를 읽고 입력 치수까지 옮깁니다. 이송 범위는 0~4,500mm이고 설치 자리 길이에 맞춰 주문 제작합니다. 중량은 150kg이며 220V 단상 0.8kW로 작동합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTMJ-AR-N045 제원

위 표가 이 모델의 값이고, 아래 표는 디지털 롤러다이 · 자동이송 기종군 9종에 공통으로 적용됩니다.

모델명	WTMJ-AR-N045
원산지	중국산
사용전원	220V
소비전력	0.8kW
가공·절단 능력	절단 범위 0~4,500mm · 길이 주문제작 · CNC 수치제어 스케일
기계크기(mm)	4,500 × 550 × 700
중량	150kg

아래 항목은 이 기종군 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식 · 장착 방향 · 크기 · 중량입니다.

적용 소재	알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일)
연결 설비	45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 등 절단 설비 전반
길이 표시	디지털 표시기 · 터치스크린(기종별 · WTMD 계열 5인치 컬러 화면)
조기대 이동	수동(표시형 3종) / CNC 서보 자동이송(6종 · 마그네틱 스케일)
전원	220V 단상 · 0.8kW(WTMD 계열은 삼상 380V 대응 가능)
공압	불필요(대부분) / COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa
장착 방향	우측형(AR) · 좌측형(AL) — 절단기 양쪽 동시 구성 가능
원산지	기종별 표기 — 터키산 · 중국산 · 국내산 (부품 일부 수입산) · 기종별 제원표 참조
사후 관리	표시기·센서·롤러 부품 보유 · 입고 수리

알루미늄 프로파일PVC 프레임

Real Product

실물 · 대표 기종

표시형과 자동이송형의 실물입니다. 김해 전시장에서 절단기와 한 줄로 세워 둔 상태를 보실 수 있습니다.

WTMM-AR-N06 — CNC 자동이송 0~6,000mm · 우측형 · 국내산

WTMD-AR-N04 — CNC 자동이송 0~4,500mm · 우측형 · ±0.01mm

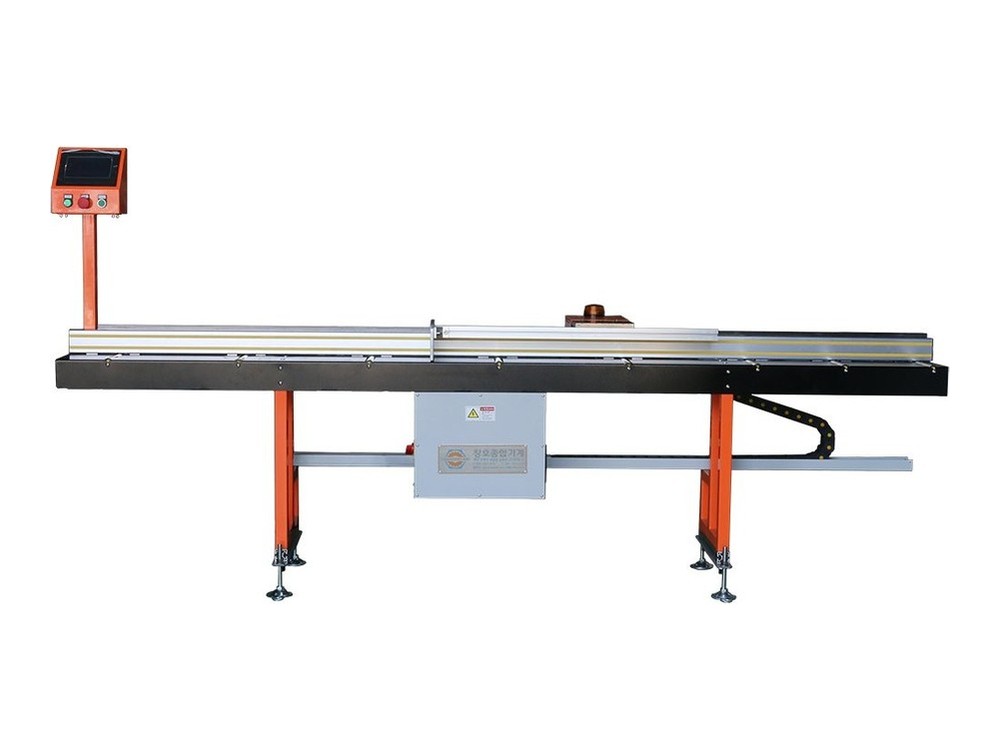

WTMJ-AR-N045 — CNC 자동이송 0~4,500mm · 우측형

COMET-DD — 디지털 표시형 · 측정 범위 3m · 유럽방식 스케일

SC-1000 — 터치스크린 표시형 · 폭 400mm 슬림 · 75kg

CM-35 — 터치스크린 표시형 · 측정 범위 3m · 90kg

Line-up

디지털 롤러다이 · 자동이송 9종 한눈에 비교

지금 보고 계신 모델은 WTMJ-AR-N045입니다. 조건이 맞지 않으시면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 이 기종군 전체를 한 화면에서 비교하시려면 디지털 롤러다이 · 자동이송에서, 일곱 기종군을 한 번에 보시려면 롤러다이 색인에서 확인하실 수 있습니다. 절단기 본체는 알루미늄 절단기에 있습니다.

COMET-DD

측정 범위 3m · 유럽방식 디지털 스케일 · 93kg

SC-1000

측정 범위 3m · 터치스크린 · 폭 400mm · 75kg

CM-35

측정 범위 3m · 터치스크린 · 높이 1,400mm · 90kg

WTMD-AR-N04

이송 0~4,500mm · 우측형 · 220V 0.8kW · 150kg

WTMD-AL-N04

이송 0~4,500mm · 좌측형 · 반복 정밀도 ±0.01mm

WTMJ-AR-N045

이송 0~4,500mm · 우측형 · 길이 주문 제작
