Digital Roller Die · CNC Auto-Feed Stop

치수를 넣으면 조기대가 그 자리로 이동합니다

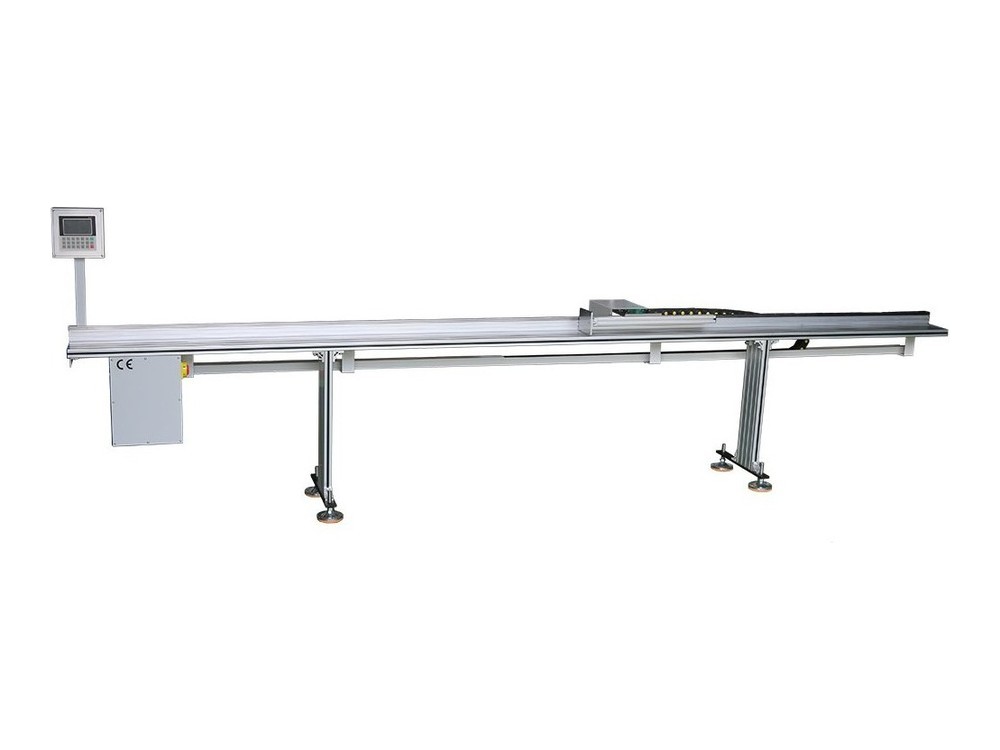

CNC AUTO-FEED ROLLER DIE WTMD-AR-N04 · 0-4,500 mm · RIGHT TYPE · 220V 0.8kW

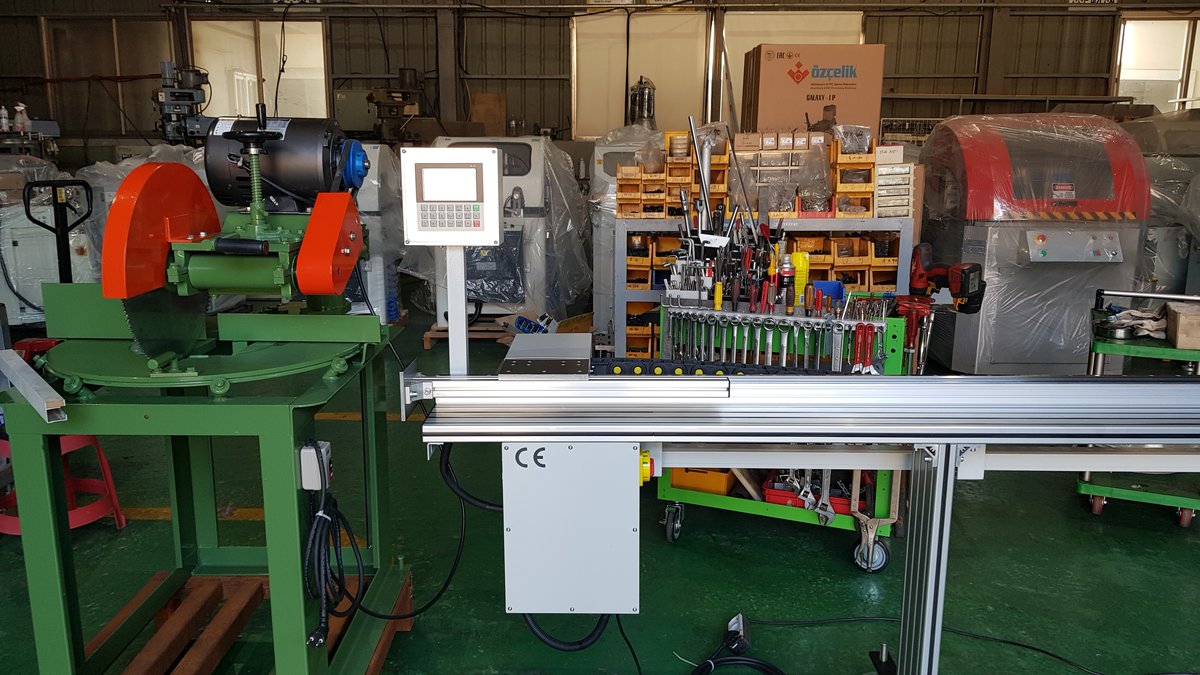

터치스크린에 절단 길이를 입력하면 서보가 조기대를 그 위치로 옮기는 기종입니다. 이송 범위는 0~4,500mm이고 절단기 오른쪽에 붙이는 우측형입니다. 220V 단상 0.8kW로 작동하며 디지털 스케일이 CNC 수치제어와 연결됩니다. 저희가 절단기와 한 줄로 세워 입력값과 실제 절단 길이를 대조한 뒤 보내 드립니다.

이송 0~4,500mm220V · 0.8kW우측형150kg

이 모델 견적 문의 스마트스토어 바로가기

4,500mm

최대 이송

220V

사용 전원

0.8kW

소비전력

150kg

기계 중량

이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMD-AR-N04에 문의가 많은 세 가지

디지털 롤러다이 · 자동이송 기종군 9종 가운데 WTMD-AR-N04만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.

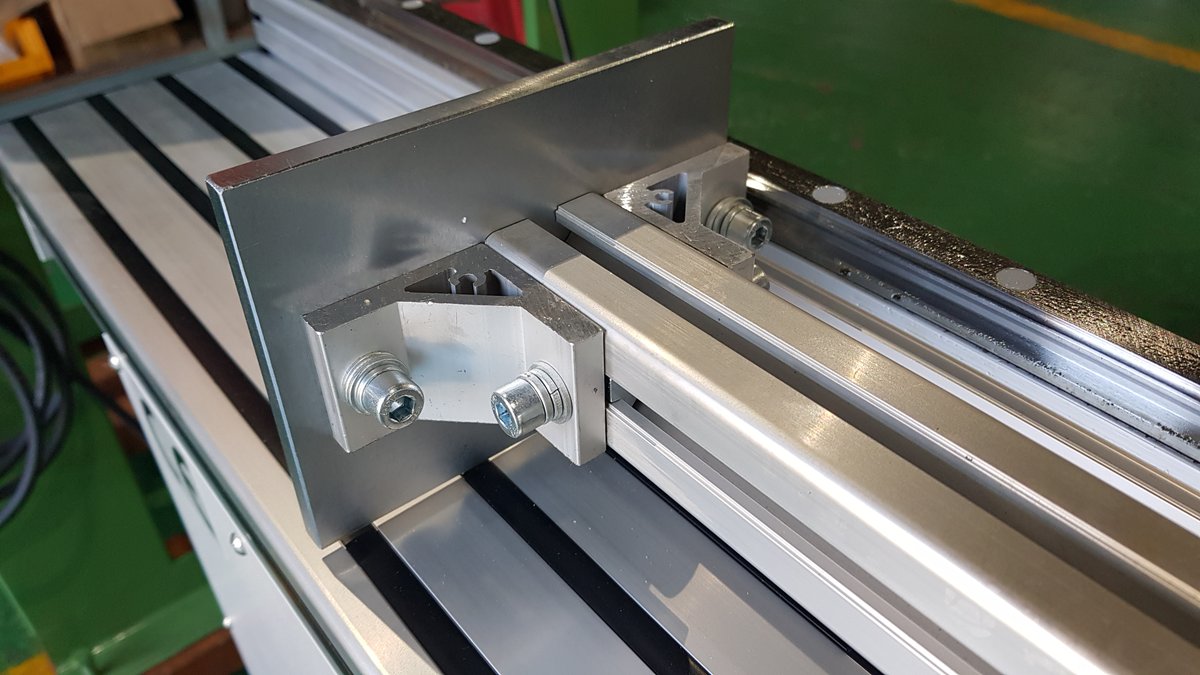

길이를 바꿀 때 조기대를 손으로 밀지 않습니다화면에 숫자를 넣으면 서보가 조기대를 0~4,500mm 구간에서 그 위치로 옮깁니다. 길이가 여러 가지인 창호 정척 작업에서 세팅에 드는 시간이 줄어듭니다.

절단기 오른쪽에 붙이는 우측형입니다작업자가 절단기 앞에 섰을 때 오른쪽에 세우는 구성입니다. 왼쪽에 세우셔야 하면 같은 사양의 좌측형 WTMD-AL-N04가 있고, 양쪽에 하나씩 세우면 좌우 이송 라인이 됩니다.

220V로 쓰고 3상 380V도 대응합니다기본은 220V 단상 0.8kW이며 3상 380V 전원에도 맞출 수 있습니다. 공장 전원 조건을 알려 주시면 출고 전에 맞춰 드립니다.

Positioning

디지털 스케일과 CNC 수치제어가 조기대를 옮깁니다

롤러다이를 따라 붙인 디지털 스케일이 조기대 위치를 읽고, CNC 수치제어가 입력 치수까지 서보를 움직입니다. 이송 범위는 0~4,500mm, 기계 크기는 4,650 × 1,450 × 700mm, 중량은 150kg이며 220V 단상 0.8kW를 씁니다. 저희가 출고 전에 쓰시는 프로파일로 시험 절단을 해 입력값과 실제 길이를 대조하고 보정값을 넣어 둡니다. 설치 후에도 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.

대량 수입

터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.

하역 · 검수

입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

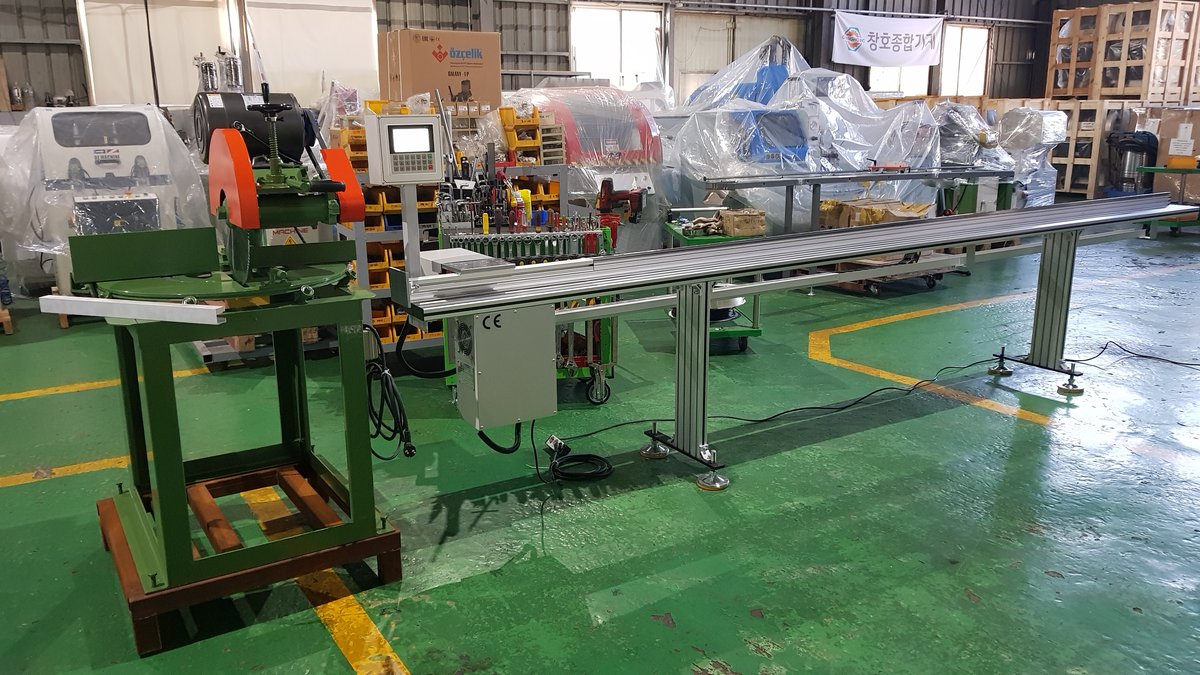

김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.

포장 · 출고

롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.

그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.

Specifications

WTMD-AR-N04 제원

위 표가 이 모델의 값이고, 아래 표는 디지털 롤러다이 · 자동이송 기종군 9종에 공통으로 적용됩니다.

모델명	WTMD-AR-N04
원산지	국내산 (부품 중국산)
사용전원	220V
소비전력	0.8kW
톱날·커터	디지털 스케일 CNC 수치제어
가공·절단 능력	절단 범위 0~4,500mm
기계크기(mm)	4,650 × 1,450 × 700
중량	150kg
제품 상태	주문제작

아래 항목은 이 기종군 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 측정·이송 범위 · 조기대 이동 방식 · 장착 방향 · 크기 · 중량입니다.

적용 소재	알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일)
연결 설비	45°/90° 절단기 · 각도조절 원형절단기 · 2헤드 절단기 등 절단 설비 전반

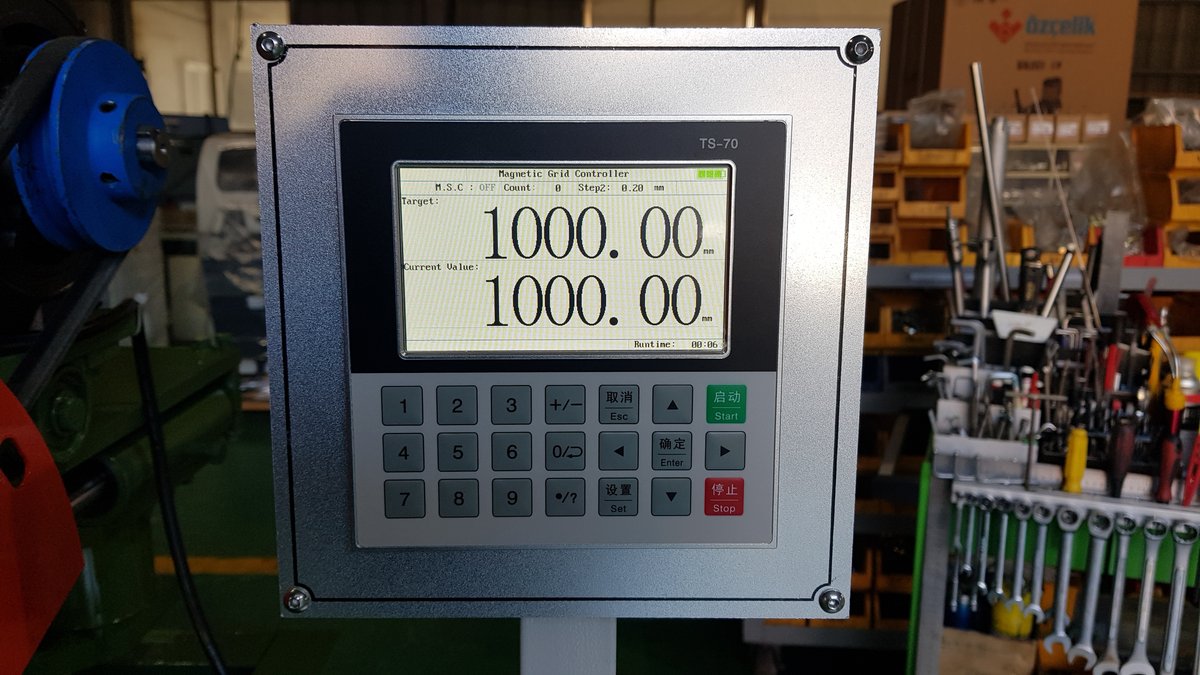

길이 표시	디지털 표시기 · 터치스크린(기종별 · WTMD 계열 5인치 컬러 TFT)
조기대 이동	수동(표시형 3종) / CNC 서보 자동이송(6종 · 마그네틱 스케일)
전원	220V 단상 · 0.8kW(WTMD 계열은 3상 380V 대응 가능)
공압	불필요(대부분) / COMET-DD 6~8bar · WTMJ-AL-N045 0.5~0.7MPa
장착 방향	우측형(AR) · 좌측형(AL) — 절단기 양쪽 동시 구성 가능
원산지	기종별 표기 — 터키산 · 중국산 · 국내산(부품 중국산)(기종별 제원표 참조)
사후 관리	표시기·센서·롤러 부품 보유 · 입고 수리 · 수리 불가 시 리퍼 서비스

알루미늄 프로파일PVC 프레임

Real Product

실물 · 대표 기종

표시형과 자동이송형의 실물입니다. 김해 전시장에서 절단기와 한 라인으로 세워 둔 상태를 보실 수 있습니다.

WTMM-AR-N06 — CNC 자동이송 0~6,000mm · 우측형 · 국내산

WTMD-AR-N04 — CNC 자동이송 0~4,500mm · 우측형 · ±0.01mm

WTMJ-AR-N045 — CNC 자동이송 0~4,500mm · 우측형

COMET-DD — 디지털 표시형 · 측정 범위 3m · 유럽방식 스케일

SC-1000 — 터치스크린 표시형 · 폭 400mm 슬림 · 75kg

CM-35 — 터치스크린 표시형 · 측정 범위 3m · 90kg

Line-up

디지털 롤러다이 · 자동이송 9종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMD-AR-N04입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 디지털 롤러다이 · 자동이송, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.

COMET-DD

측정 범위 3m · 유럽방식 디지털 스케일 · 93kg

SC-1000

측정 범위 3m · 터치스크린 · 폭 400mm · 75kg

CM-35

측정 범위 3m · 터치스크린 · 높이 1,400mm · 90kg

WTMD-AR-N04

이송 0~4,500mm · 우측형 · 220V 0.8kW · 150kg

WTMD-AL-N04

이송 0~4,500mm · 좌측형 · 반복 정밀도 ±0.01mm

WTMJ-AR-N045

이송 0~4,500mm · 우측형 · 길이 주문 제작

WTMJ-AL-N045

이송 0~4,500mm · 좌측형 · 공압 0.5~0.7MPa

WTMM-AR-N06

이송 0~6,000mm · 우측형 · 길이 주문 제작

WTMM-AL-N06

이송 0~6,000mm · 좌측형 · 길이 주문 제작

Order & Delivery

주문 · 납기 안내

장착 방향과 전원 확인

절단기의 어느 쪽에 세우실지와 공장 전원이 220V인지 3상 380V인지를 알려 주시면 그 조건으로 맞춰 출고합니다.

시험 절단 후 출고

출고 전에 입력 치수와 실제 절단 길이를 시험 절단으로 대조해 보정값을 넣어 둡니다. 결과는 사진으로 보내 드립니다.

설치 · 시운전

220V 전원과 롤러다이 길이(3~6m)만큼의 설치 공간을 준비해 주시면 설치 후 절단기 높이 맞춤과 첫 치수 입력까지 함께 진행합니다.

재고 · 출고

국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.

사전 시연

시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.

직접 들여오신 기계와 다른 점

저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
