Digital Display · Digital Scale Set
쓰던 롤러다이에 수치 표시를 붙입니다
DIGITAL DISPLAY · DIGITAL SCALE SET · 2 MODELS · 10 m RANGE · 220V / BATTERY
눈금 줄자로 재던 절단 길이를 숫자로 읽게 해 주는 표시기와 스케일 세트입니다. 사용영역 10m라 롤러다이 전 구간을 하나로 읽고, 1kg 소형이라 보유 절단기·롤러다이를 바꾸지 않고 붙입니다. 전원이 있는 라인은 220V 센서형, 배선이 어려운 자리는 건전지형을 고르시면 됩니다. 저희가 쓰시는 롤러다이에 맞는 장착 위치를 안내해 드립니다.
디지털 디스플레이 2종사용영역 10m220V 0.5kW · 12V 건전지1kg 후장착
모델 선정 · 견적 문의스마트스토어 바로가기
2종
디스플레이 라인업
10m
사용영역
0.5kW
MG20E 소비전력
1kg
본체 중량
이 계열 2기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 2종에 공통이며, 모델별로 달라지는 값은 전원 방식 · 크기 · 원산지입니다.
01
10m 구간을 하나로 읽습니다사용영역 10m라 6m 롤러다이 전 구간에서 중간 기준점을 다시 잡지 않습니다. LED 모듈 표시라 작업 거리에서도 수치가 읽히고, 반복 절단 길이를 숫자로 관리합니다.
02
절단기와 롤러다이는 그대로 둡니다MG20E는 300×100×100mm · M503은 70×100×100mm이고 둘 다 1kg입니다. 보유 절단기·롤러다이에 후장착하는 부속이라 설비 교체 없이 계측만 수치화합니다. 저희가 장착 위치와 스케일 고정 방법을 사진으로 안내해 드립니다.
03
배선이 어려우면 건전지형입니다MG20E는 220V 0.5kW 전원형이고, M503 세트는 12V 건전지 3개로 작동해 전원 공사 없이 붙입니다. 라인을 세우지 않고 부착한 뒤 바로 쓰실 수 있습니다.
Measuring
스케일을 읽는 센서와 LED 표시 모듈로 구성됩니다

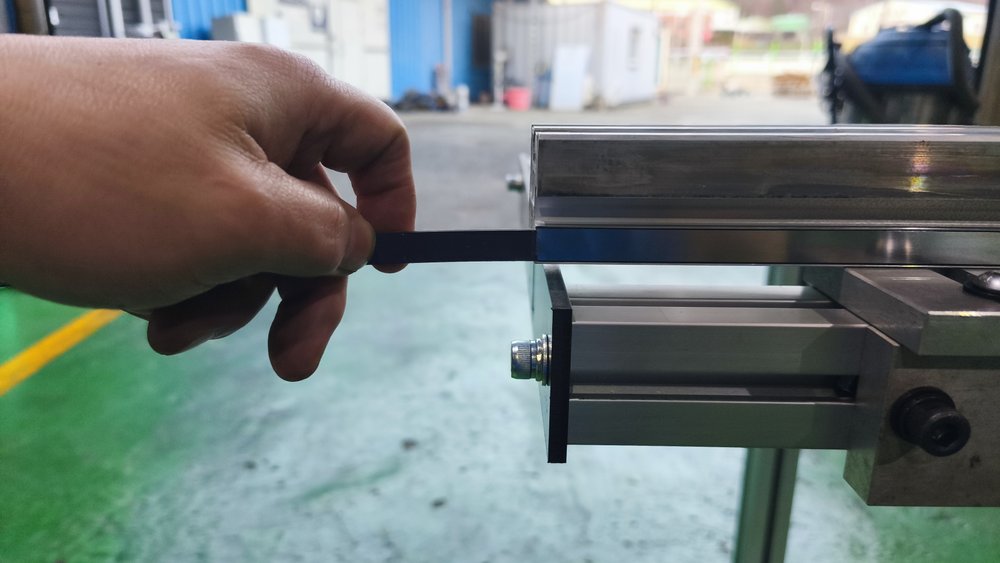

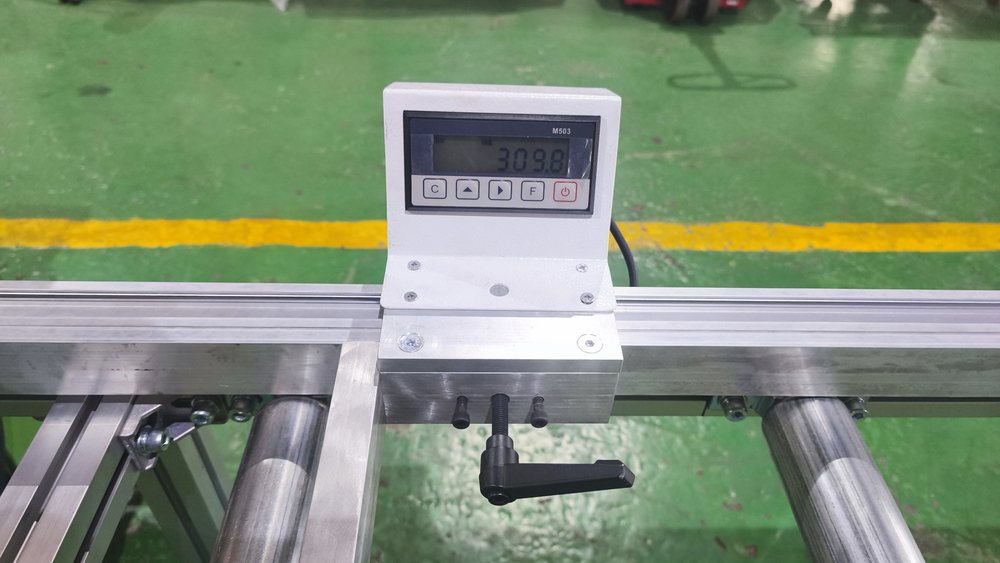

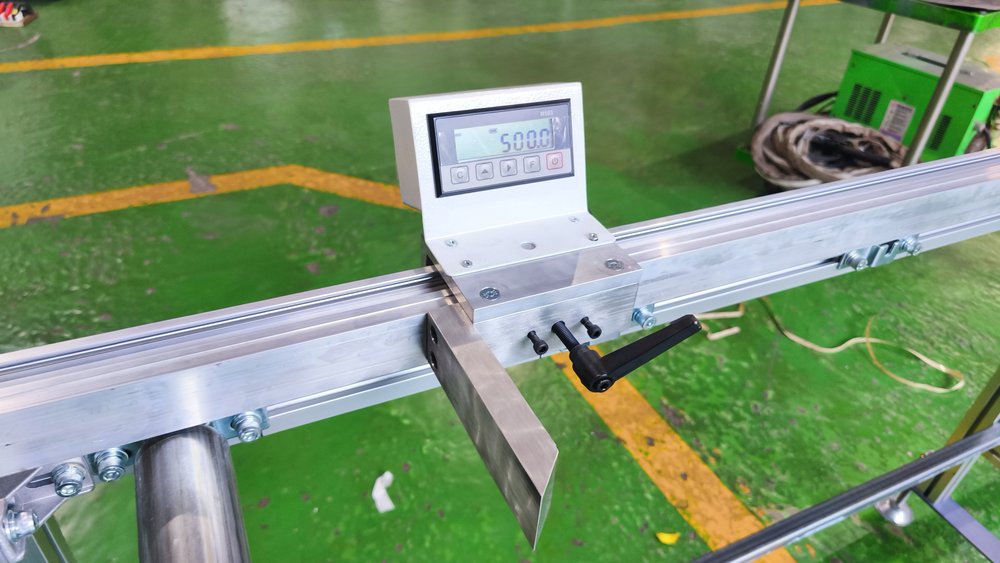

두 기종 모두 롤러다이를 따라 붙인 스케일을 센서가 읽어 조기대 위치를 LED 모듈에 숫자로 표시합니다. MG20E는 220V 전원에 0.5kW를 쓰는 센서형이고, M503은 12V 건전지 3EA로 작동하는 세트형입니다. 사용영역은 두 기종 모두 10m입니다. 각종 절단기계에 장착할 수 있으며, 조기대가 있는 롤러다이(WTM-RD 계열)와 함께 쓰면 조기대 위치를 수치로 확인하는 구성이 됩니다. 저희가 출고 전에 표시기 작동을 확인하고, 설치 후 영상통화로 스케일 원점 맞춤을 함께 진행해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관

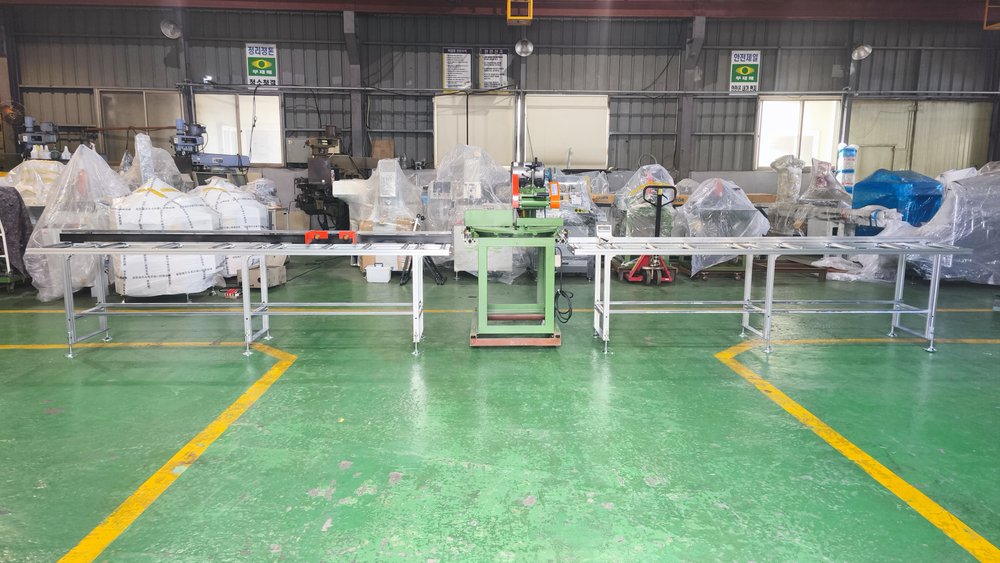

김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Selection
전원 유무부터 정하십시오
장착 자리에 220V 콘센트가 있으면 MG20E, 배선이 어려우면 건전지형 M503입니다. 사용영역과 중량은 두 기종이 같습니다.
MG20E — 220V 센서형 · LED 모듈
사용영역 10m · 220V · 0.5kW · 300×100×100mm · 1kg · 중국산. 각종 절단기계 후장착.
M503 세트 — 12V 건전지형 · 국내산
사용영역 10m · 12V(건전지 3EA) · 70×100×100mm · 1kg · 국내산 · 주문제작. 전원 배선 없이 설치.
🔴 주문 전 확정 사항 — 롤러다이 길이 · 장착 자리
스케일을 붙일 롤러다이 길이(최대 10m)와 표시기를 놓을 자리에 전원이 있는지를 알려 주시면 저희가 기종을 제안해 드립니다. 롤러다이 본체는 롤러다이 · 수동형, 처음부터 디지털 표시기가 달린 기종은 디지털 롤러다이 · 자동이송 기종군에 있습니다.
Model Line-up
디지털 디스플레이 2종 한눈에 비교
220V 센서형과 건전지형입니다. 전원 방식이 선택 기준입니다.
| # | 모델 | 측정 · 이송 범위 / 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | MG20E | 사용영역 10 M | 220 V · 300×100×100 · 1 Kg · 중국산 |
 | 2 | M503 | 사용영역 10 M | 12 V (건전지 3EA) · 70×100×100 · 1 Kg · 국내산 |
· 사용영역 10m는 두 기종 공통입니다. · 건전지형 M503은 12V 건전지 3EA를 씁니다. · 주문제작 표시 기종은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 2종에 동일하게 적용됩니다. 모델별로 달라지는 값은 전원 방식 · 크기 · 원산지입니다.
| 적용 대상 | 절단기 · 롤러다이(각종 절단기계 후장착) |
|---|---|
| 사용영역 | 10m |
| 표시 | LED 모듈 디지털 표시 |
| 전원 | 220V 0.5kW(MG20E) / 12V 건전지 3EA(M503) |
| 중량 | 1kg |
| 공압 | 불필요 |
| 원산지 | 중국산(MG20E) · 국내산(M503) |
| 사후 관리 | 표시기·센서 부품 보유 · 입고 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 2종

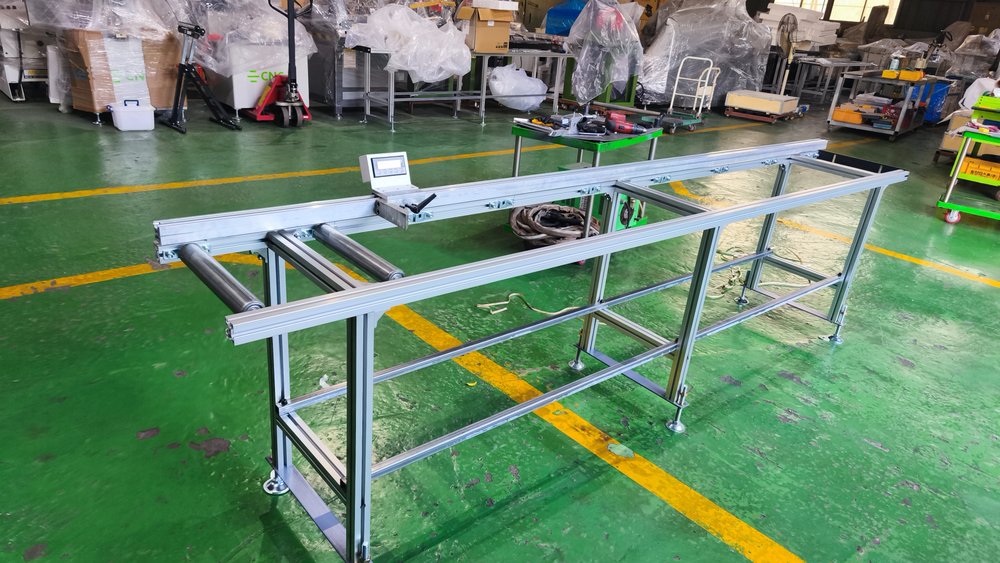

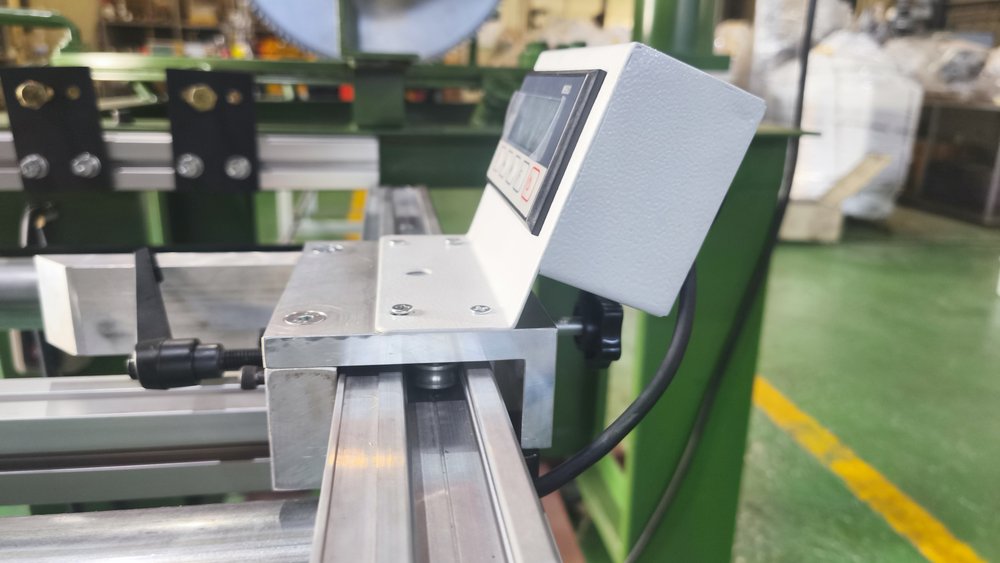

2종 실물입니다. 김해 전시장에서 롤러다이에 붙여 둔 상태를 보실 수 있습니다.

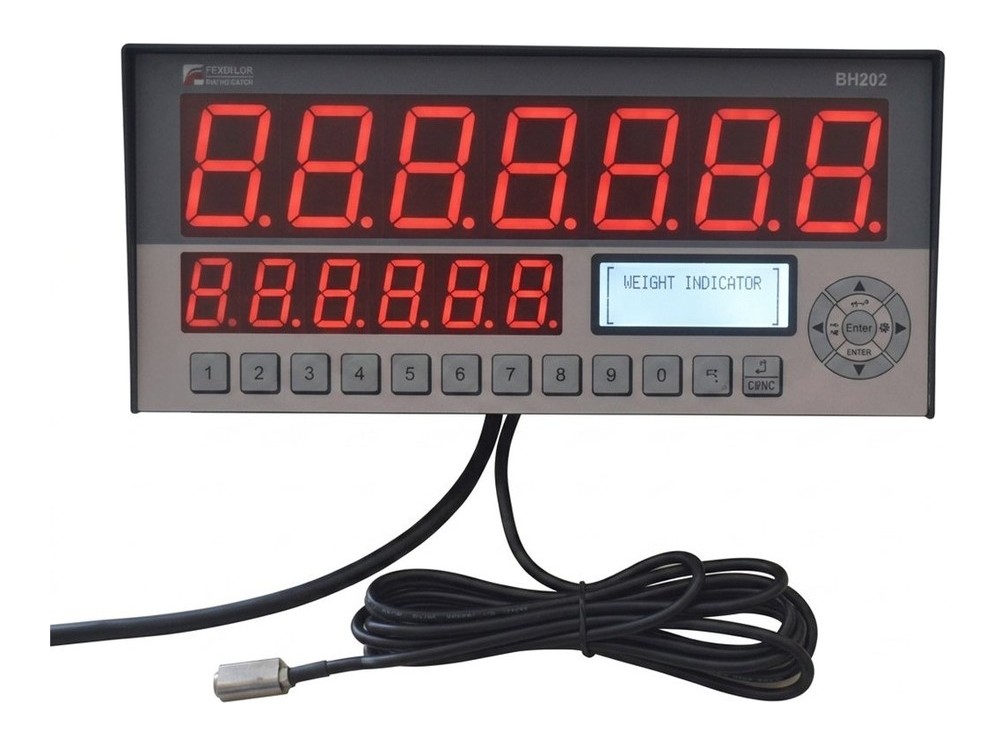

MG20E — 220V 센서형 · LED 모듈 · 사용영역 10m

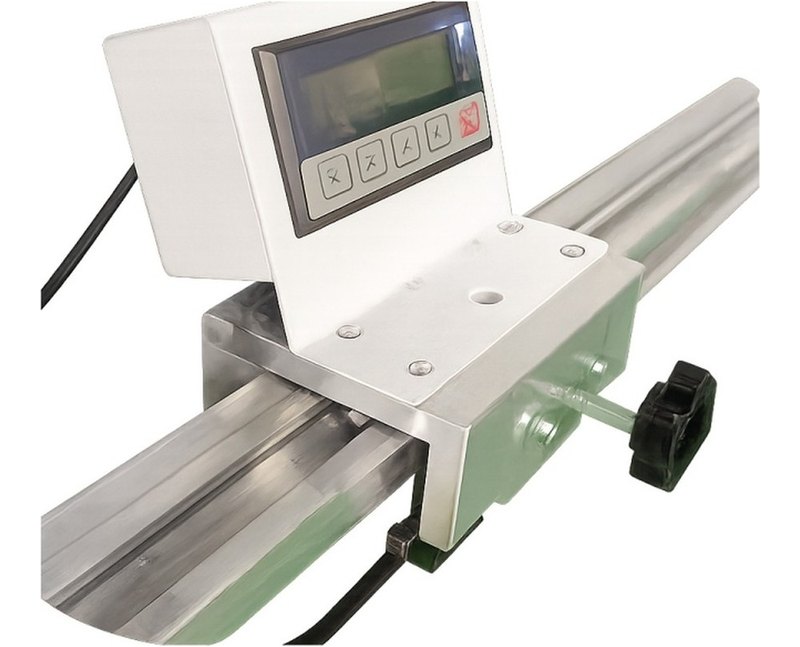

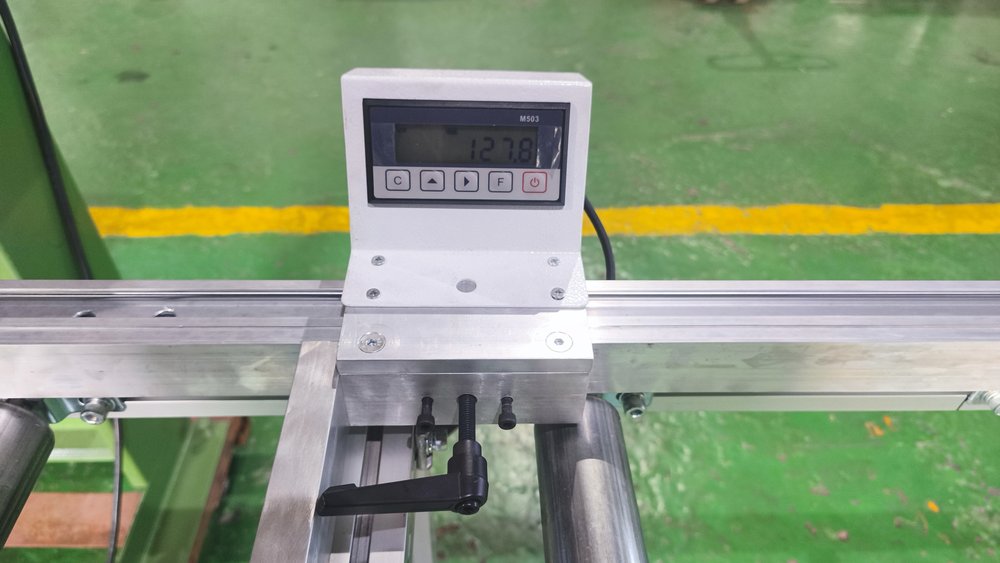

M503 세트 — 12V 건전지형 · 국내산 · 사용영역 10m
Series Line-up
102 계열 7개 기종군
롤러다이 · 조기대 · 작업다이 계열은 일곱 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 절단기 본체는 101 계열에 있습니다.
디지털 롤러다이 · 자동이송
9종 · 터치스크린 표시형 · CNC 자동이송 4.5m / 6m
롤러다이 · 수동형
14종 · 알루미늄 2~6m · 디지털 스케일형 · 높이 조절형
조기대 잣대 · 부속
7종 · 고급형 · 일반형 · 교체 롤러 · 브래킷 · 줄자
디지털 디스플레이
2종 · 사용영역 10m · 220V 센서형 · 건전지형
보조 롤러다이
1종 · 높이 680~1,060mm · 4.4kg · 무동력
절단기 다이 · 세트
2종 · 이동식 작업대 · 6.5m 좌우 롤러다이 세트
작업다이 · 자재 카트
2종 · 4X4 이동다이 300kg · 4X8 작업다이 400kg
Order & Delivery
주문 · 납기 안내
모델 선정
스케일을 붙일 롤러다이 길이와 장착 자리의 전원 유무를 알려 주시면 맞는 기종을 선정해 드립니다.
작동 확인 후 출고
출고 전에 표시기와 센서 작동을 확인합니다. 결과는 사진으로 보내 드립니다.
설치
부착형 부속이라 현장에서 직접 붙이실 수 있습니다. 스케일 원점 맞춤은 영상통화로 함께 진행해 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
