Aluminium Roller Die · Manual Type
자기 스케일로 조기대 자리를 숫자로 읽습니다

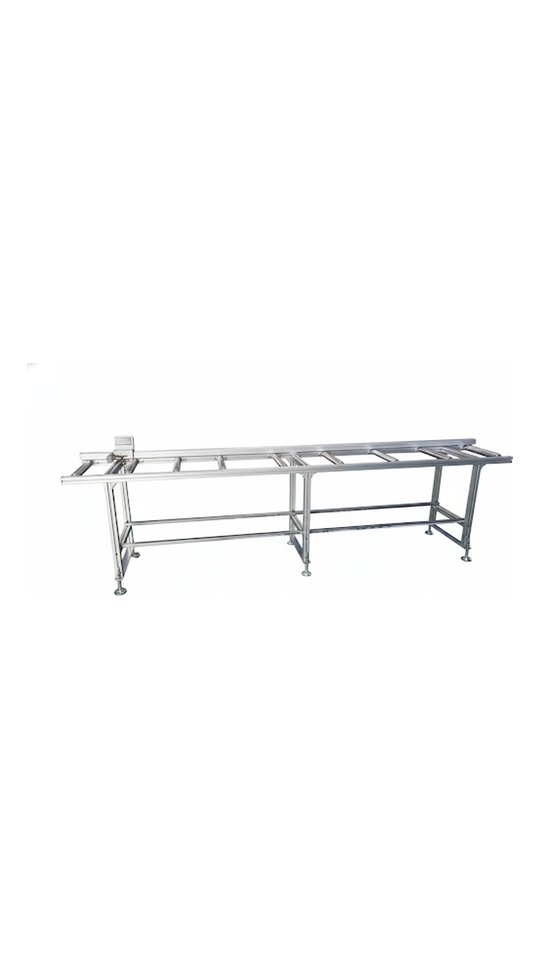

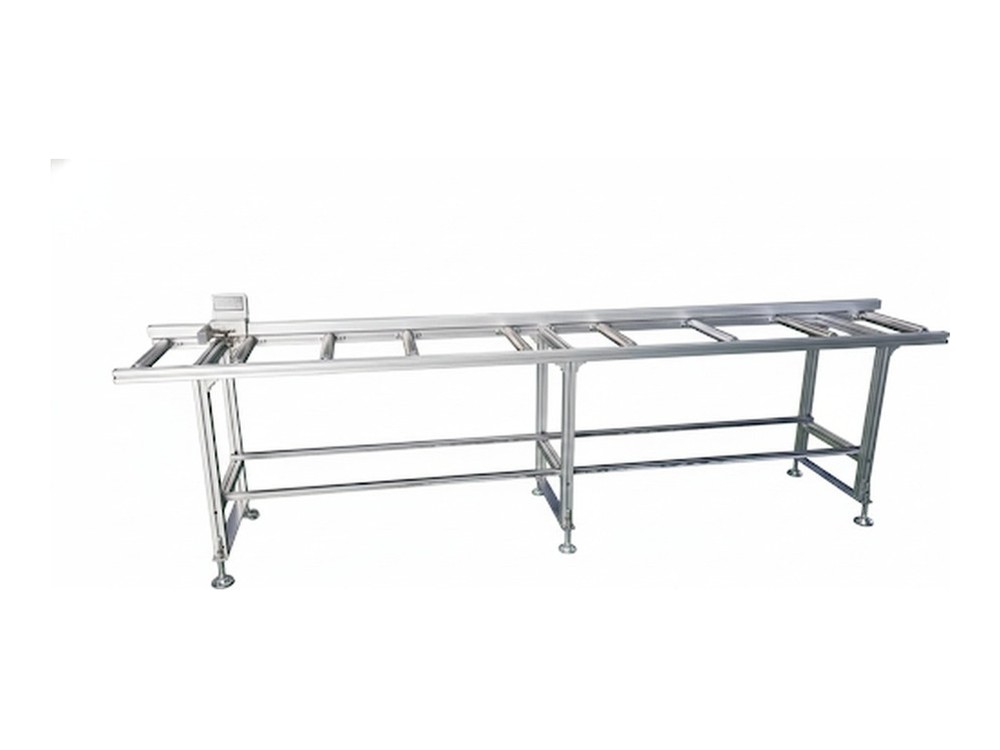

ALUMINIUM ROLLER DIE WTM-RD-00 · MAGNETIC DIGITAL SCALE · 2-6 m · ±0.5 mm
알루미늄 롤러다이에 자기 디지털 스케일을 붙여 조기대 위치를 숫자로 읽는 기종입니다. 스팬은 2m에서 6m까지 1m 단위로 주문 제작이 되고 너비는 약 500mm, 가공 정밀도는 ±0.5mm입니다. 조기대는 손으로 밀고 값만 화면으로 확인합니다. 저희가 절단기 높이에 맞춰 세우고 스케일 원점을 잡아 보내 드립니다.
자기 디지털 스케일스팬 2~6m 주문 제작가공 정밀도 ±0.5mm1m당 약 20kg
이 모델 견적 문의스마트스토어 바로가기
500mm
롤러 너비
±0.5mm
가공 정밀도
20kg
1m당 중량
800mm
작업 높이
이 계열 14기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-RD-00에 문의가 많은 세 가지
롤러다이 · 수동형 기종군 14종 가운데 WTM-RD-00만의 값입니다. 공급 방식과 사후 관리는 14종이 같습니다.
01
줄자 대신 스케일 수치로 길이를 잡습니다자기 변위 센서가 조기대 위치를 읽어 표시기에 숫자로 보여 줍니다. 가공 정밀도는 ±0.5mm이며 작업자가 바뀌어도 같은 값으로 맞추실 수 있습니다.
02
스팬을 1m 단위로 정합니다2m부터 6m까지 1m 단위로 만듭니다. 절단기 옆에 남는 길이를 알려 주시면 그 길이에 맞춰 제작합니다.
03
전원 공사 없이 세웁니다구동부가 없는 수동형이라 공압이 필요하지 않습니다. 스케일 표시기만 쓰므로 절단기 옆에 그대로 세우실 수 있습니다.
Structure
자기 변위 센서와 수동 조기대로 구성됩니다
알루미늄 프로파일 롤러다이를 따라 붙인 자기 스케일을 센서가 읽고, 표시기가 조기대 위치를 숫자로 보여 줍니다. 너비는 약 500mm이고 스팬은 2~6m를 1m 단위로 주문 제작합니다. 표준 제품 크기는 2,000 × 500 × 800mm, 중량은 1m당 약 20kg, 가공 정밀도는 ±0.5mm입니다. 저희가 출고 전에 시험 절단으로 표시값과 실제 절단 길이를 대조하고, 설치 후 현장에서 원점을 함께 맞춰 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-RD-00 제원
위 표가 이 모델의 값이고, 아래 표는 롤러다이 · 수동형 기종군 14종에 공통으로 적용됩니다.
| 모델명 | WTM-RD-00 |
|---|---|
| 가공범위 | 너비 약 500mm, 2m~6m (1m 단위) 주문제작 |
| 공압사양 | 없음 (수동형) |
| 제품크기 | 2,000 × 500 × 800mm |
| 중량 | 1m당 20kg |
| 가공정밀도 | ±0.5mm |
| 가공대상소재 | 알루미늄 |
아래 항목은 이 기종군 14종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 스팬 · 높이 · 프레임 소재 · 스케일 유무 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |
| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 Ø50×350mm |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(WTM-RD 계열) / 스틸파이프(SC-1001) / 스틸(K-3000) |
| 너비 · 높이 | 너비 약 500mm · 높이 800mm(기종별 750~1,400mm · 조절형 별도) |
| 전원 · 공압 | 불필요(12종) / CM-40 220V · SR4000 6~8bar · WTM-RD-A-XX 0.5~0.7MPa |
| 수평 조정 | M16 조절좌(국내 제작 기종) |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(기종별 제원표 참조) |
| 사후 관리 | 롤러·스케일 부품 보유 · 국내 제작품 김해 직접 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종
국내 제작 알루미늄 롤러다이와 디지털 스케일형, 높이 조절형의 실물입니다. 김해 전시장에서 절단기에 붙여 둔 상태를 보실 수 있습니다.
WTM-RD-03 — 3m · 50kg · 무용접 볼트 조립 · 국내산
WTM-RD-06 — 3m+3m 조립형 6m · 100kg
SC-1001 — 3m 스틸파이프 · 29kg · 터키산
SR4000R / SR4000L — ELGO 디지털 스케일 · 공압 고정 · 4m
WTM-RD-LM-00 — LM 샤프트 조기대형 · 폭 375mm · 창호종합기계 제작
WTM-RD-UD-00 — 높이 조절 200mm · 750~950mm
Line-up
롤러다이 · 수동형 14종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-RD-00입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 롤러다이 · 수동형, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
K-3000(6000)
스팬 3m · 6m 두 규격 · 높이 870~980mm · 39 / 78kg
WTM-RD-02
스팬 2,000mm · 너비 500 × 높이 800mm · 40kg
WTM-RD-03
스팬 3,000mm · 너비 500 × 높이 800mm · 50kg
WTM-RD-04
스팬 4,000mm · 너비 500 × 높이 800mm · 60kg
WTM-RD-05
스팬 5,000mm · 3m + 2m 조립 · 80kg
WTM-RD-06
스팬 6,000mm · 3m + 3m 조립 · 100kg
SC-1001
스팬 3,000mm · 폭 400mm 스틸파이프 · 29kg
WTM-RD-00
자기 디지털 스케일 · 2~6m 주문 · 가공 정밀도 ±0.5mm
CM-40
핸들 무빙 디지털 스케일 · 220V · 75kg
SR4000R / SR4000L
디지털 스케일 · 공압 6~8bar · 4,000mm · 150kg
WTM-RD-LM-00
LM 샤프트 가이드 · 기본 폭 375mm · 조기대형
WTM-RD-XX
주문 스팬 1~4m · 너비 약 500mm · 40kg
WTM-RD-A-XX
에어실린더 장착 주문형 · 공압 0.5~0.7MPa
WTM-RD-UD-00
높이 조절 750~950mm · 스트로크 200mm · 스팬 3m
Order & Delivery
주문 · 납기 안내
스팬과 절단기 높이
필요한 스팬과 쓰시는 절단기 테이블 높이를 알려 주시면 그 값으로 제작합니다.
높이 맞춤 후 출고
출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 롤러 회전과 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간을 준비해 주시면 설치 후 M16 조절좌 수평 맞춤과 절단기 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
