Aluminium Roller Die · Manual Type
조기대를 LM 샤프트 위에서 가볍게 밉니다
ROLLER DIE WTM-RD-LM-00 · LM SHAFT GUIDE · BALL BUSHING · WIDTH 375 mm
조기대 이송을 정밀 LM 샤프트와 오픈형 LM 볼부쉬 베어링으로 받은 롤러다이입니다. 조기대를 손으로 밀 때 걸리는 저항이 작아 긴 구간을 한 번에 밀어 옮기실 수 있습니다. 기본 폭은 375mm이고 높이와 길이는 쓰시는 절단기에 맞춰 협의해 정합니다. 저희가 김해 공장에서 만들어 절단기 높이에 맞춰 보내 드립니다.
LM 샤프트 가이드LM 볼부쉬 베어링기본 폭 375mm높이 · 길이 협의
이 모델 견적 문의스마트스토어 바로가기
375mm
기본 폭
LM샤프트
이송 가이드
500mm
롤러 너비
800mm
작업 높이
이 계열 14기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-RD-LM-00에 문의가 많은 세 가지
롤러다이 · 수동형 기종군 14종 가운데 WTM-RD-LM-00만의 값입니다. 공급 방식과 사후 관리는 14종이 같습니다.
01
조기대를 밀 때 걸리는 저항이 작습니다정밀 LM 샤프트와 오픈형 볼부쉬 베어링이 조기대를 받칩니다. 긴 구간을 한 번에 밀어 옮기실 때 손에 드는 힘이 줄어듭니다.
02
기본 폭 375mm — 좁은 통로에 맞춘 규격입니다표준 폭이 375mm라 일반형 롤러다이보다 통로를 넓게 쓰실 수 있습니다. 높이와 길이는 쓰시는 절단기와 자재 길이에 맞춰 정합니다.
03
45도·90도 절단기 전반에 이어 씁니다알루미늄과 PVC 프레임 절단 측정·이송을 보조하는 구성입니다. 쓰시는 절단기 모델명을 알려 주시면 연결 방식과 높이를 정해 드립니다.
Structure

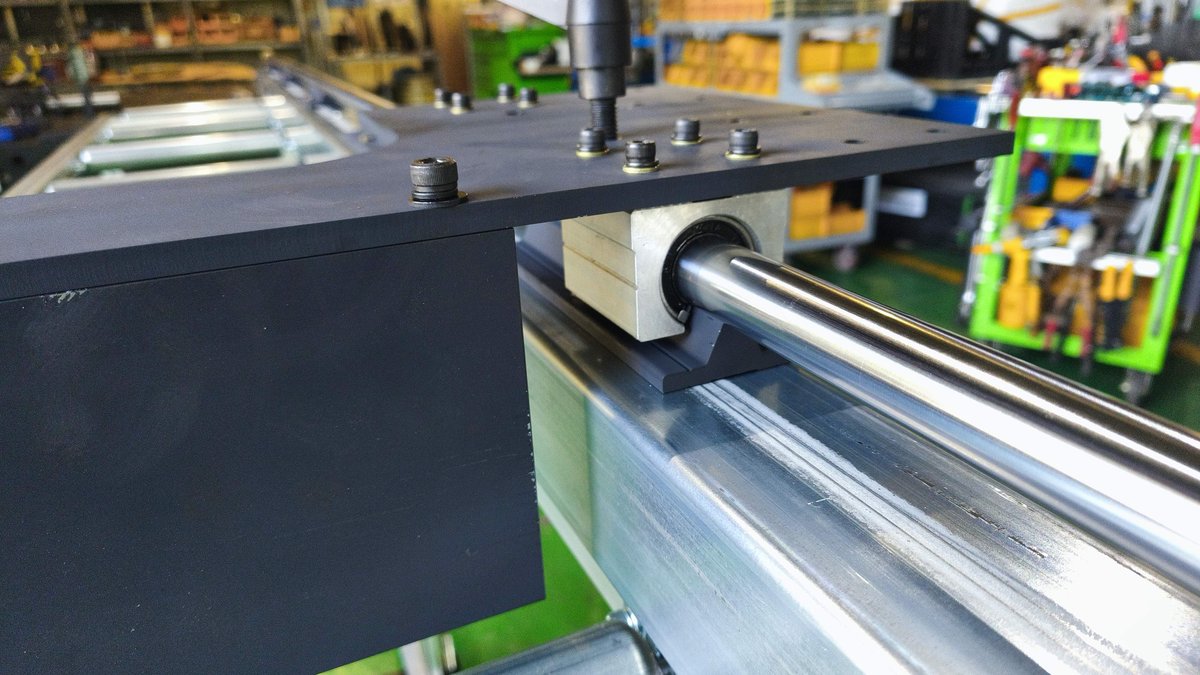

LM 샤프트와 오픈형 볼부쉬가 조기대를 받칩니다

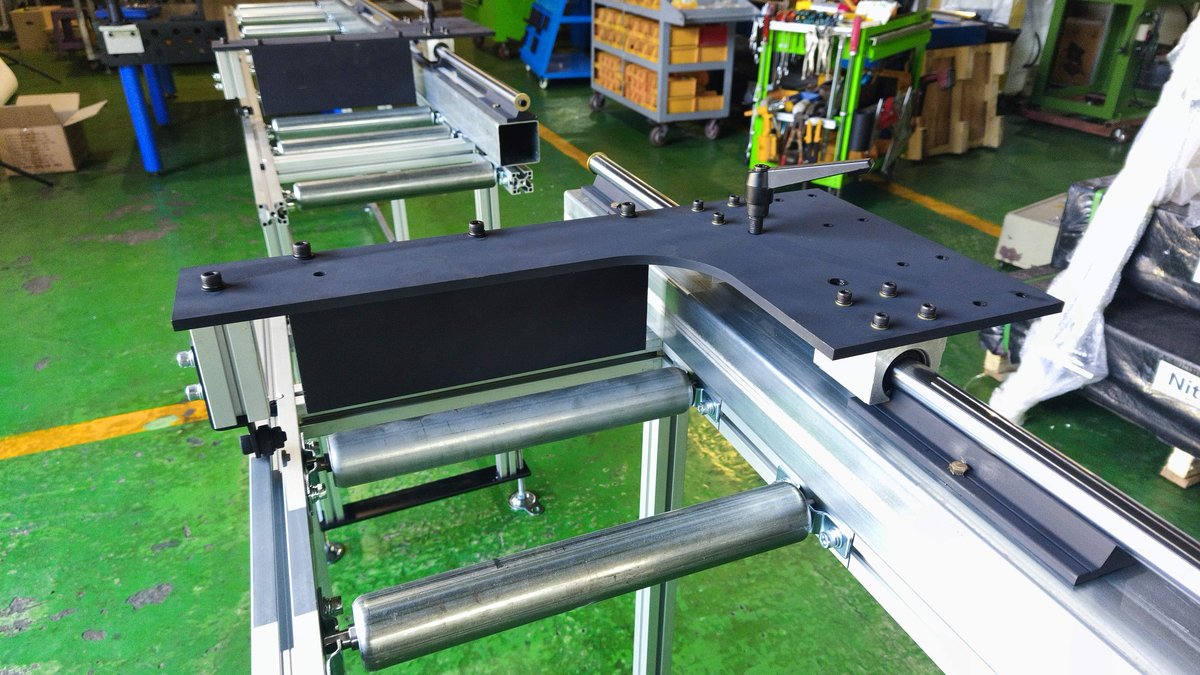

조기대 이송부를 정밀 LM 샤프트와 오픈형 LM 볼부쉬 베어링으로 구성했습니다. 마찰이 작아 조기대가 부드럽게 움직입니다. 규격은 폭 375mm가 기본이고 높이와 길이는 협의해 정하며, 45도·90도 절단기 등 절단 설비 전반과 이어 씁니다. 저희가 김해 공장에서 제작해 출고 전에 조기대 이송과 수평을 확인하고, 설치 후 롤러 면 단차를 현장에서 함께 맞춰 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관

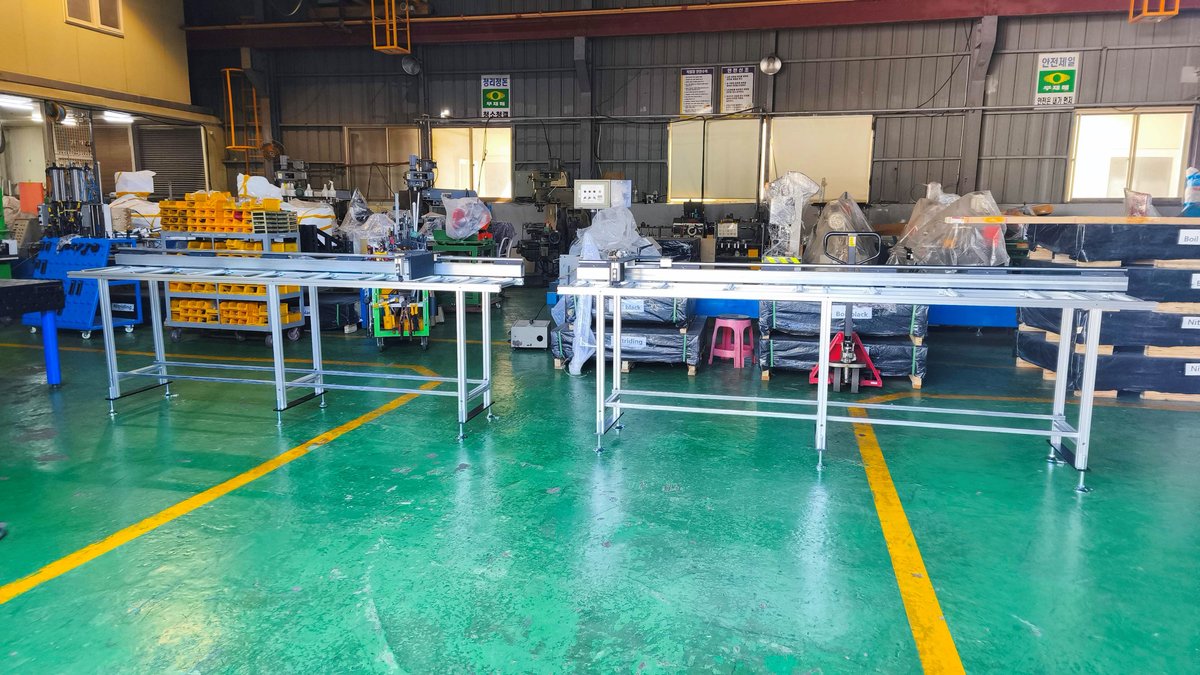

김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-RD-LM-00 제원
위 표가 이 모델의 값이고, 아래 표는 롤러다이 · 수동형 기종군 14종에 공통으로 적용됩니다.
| 모델명 | WTM-RD-LM-00 |
|---|---|
| 이송 가이드 방식 | 정밀 LM 샤프트 + 오픈형 LM 볼부쉬 베어링 |
| 구동 특성 | 저마찰 스무스 무빙 |
| 규격(폭) | 375mm 기본 (높이·길이 협의) |
| 적용 용도 | AL/PVC 프레임 절단 측정·이송 보조 |
| 연동 설비 | 45도/90도 절단기 등 절단설비 전반 |
| 제품 상태 | 주문제작 |
아래 항목은 이 기종군 14종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 스팬 · 높이 · 프레임 소재 · 스케일 유무 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |
| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 Ø50×350mm |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(WTM-RD 계열) / 스틸파이프(SC-1001) / 스틸(K-3000) |
| 너비 · 높이 | 너비 약 500mm · 높이 800mm(기종별 750~1,400mm · 조절형 별도) |
| 전원 · 공압 | 불필요(12종) / CM-40 220V · SR4000 6~8bar · WTM-RD-A-XX 0.5~0.7MPa |

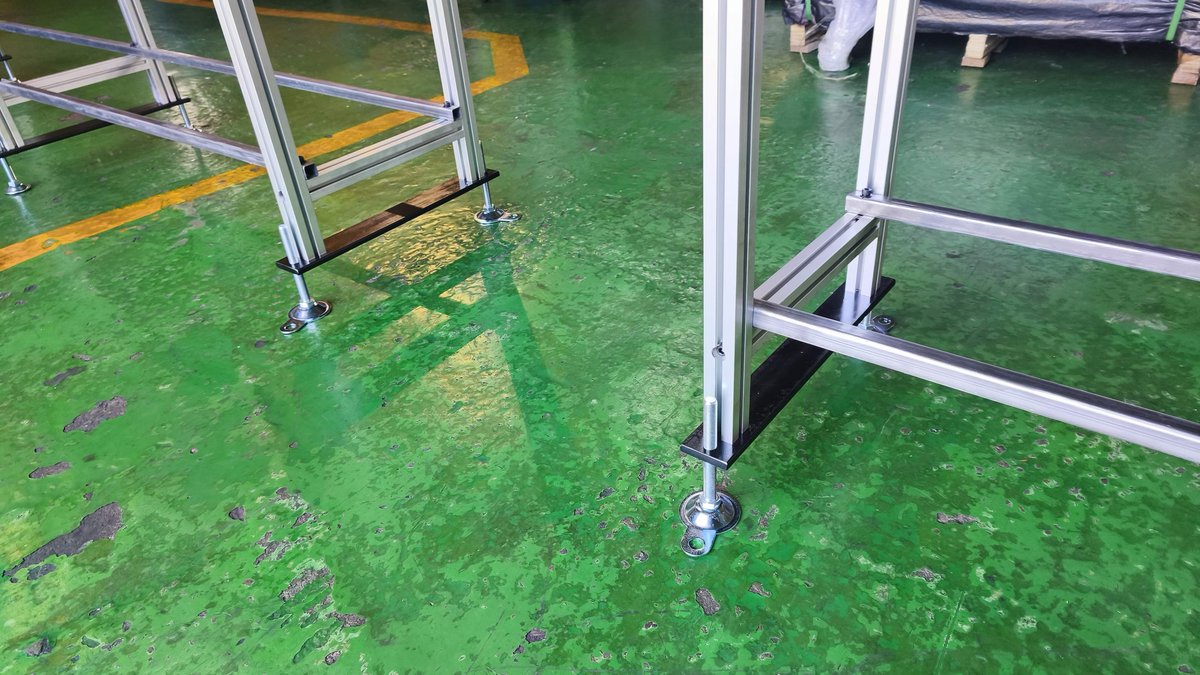

| 수평 조정 | M16 조절좌(국내 제작 기종) |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(기종별 제원표 참조) |
| 사후 관리 | 롤러·스케일 부품 보유 · 국내 제작품 김해 직접 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종

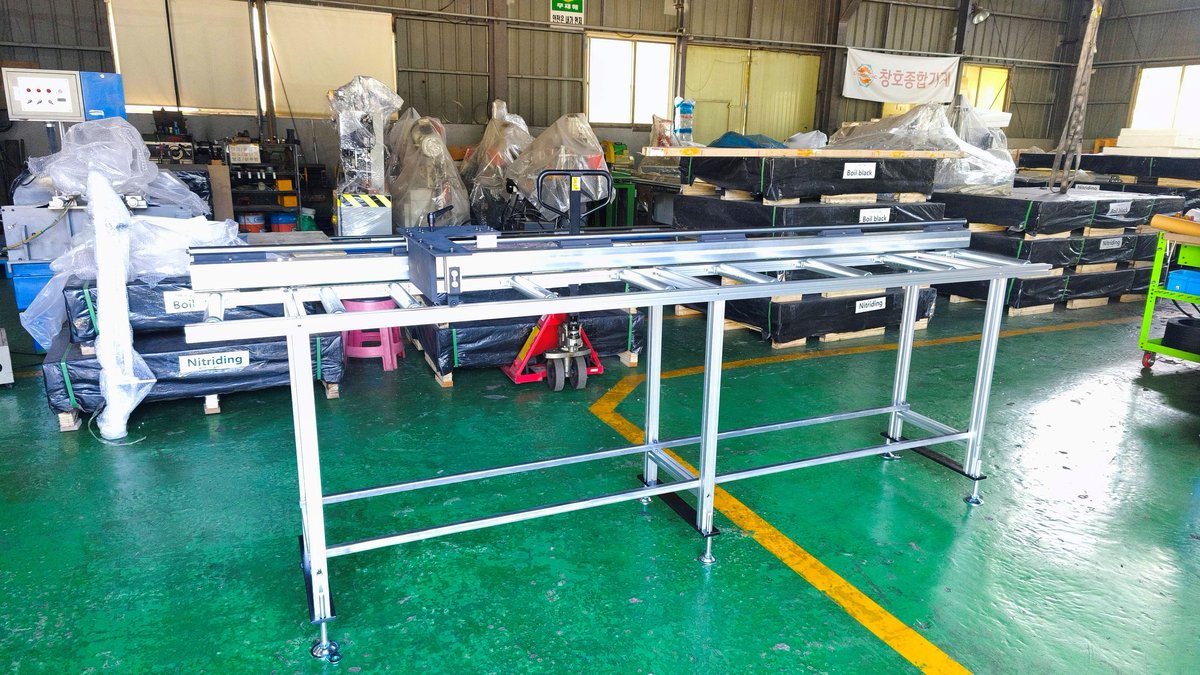

국내 제작 알루미늄 롤러다이와 디지털 스케일형, 높이 조절형의 실물입니다. 김해 전시장에서 절단기에 붙여 둔 상태를 보실 수 있습니다.
WTM-RD-03 — 3m · 50kg · 무용접 볼트 조립 · 국내산
WTM-RD-06 — 3m+3m 조립형 6m · 100kg
SC-1001 — 3m 스틸파이프 · 29kg · 터키산
SR4000R / SR4000L — ELGO 디지털 스케일 · 공압 고정 · 4m

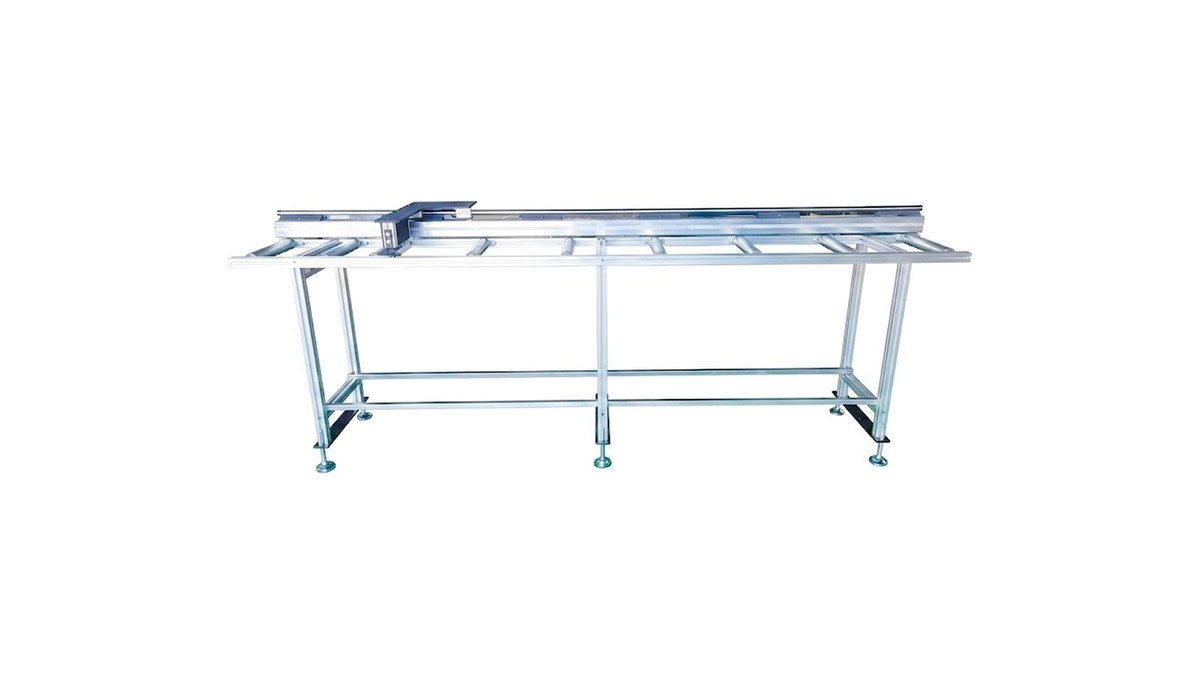

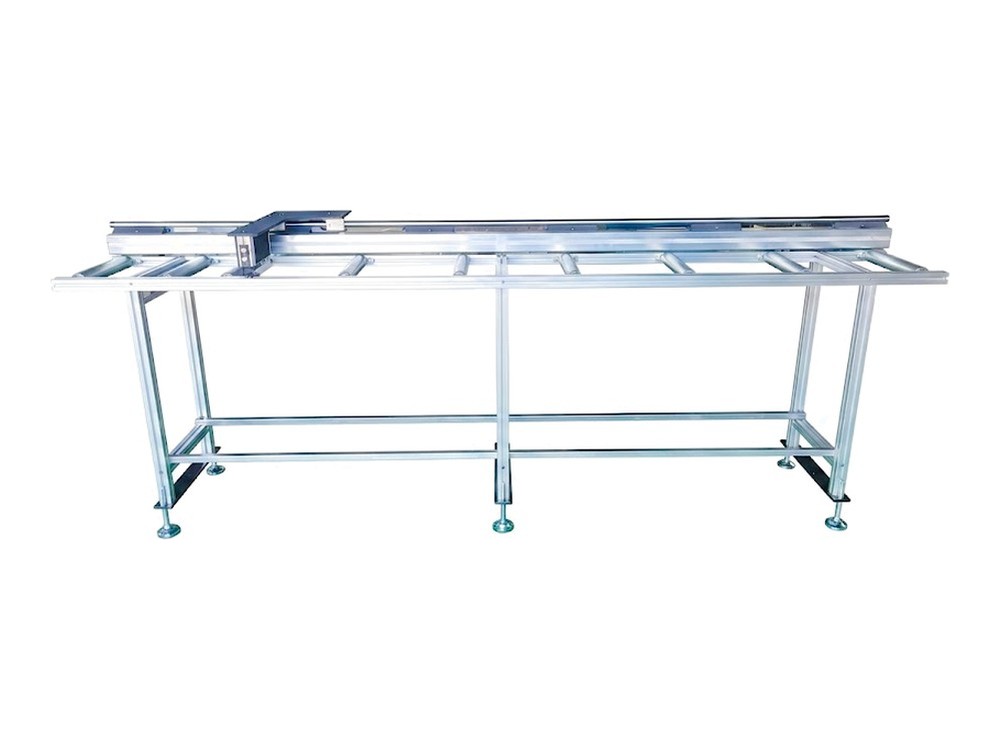

WTM-RD-LM-00 — LM 샤프트 조기대형 · 폭 375mm · 창호종합기계 제작
WTM-RD-UD-00 — 높이 조절 200mm · 750~950mm
Line-up
롤러다이 · 수동형 14종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-RD-LM-00입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 롤러다이 · 수동형, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
K-3000(6000)
스팬 3m · 6m 두 규격 · 높이 870~980mm · 39 / 78kg
WTM-RD-02
스팬 2,000mm · 너비 500 × 높이 800mm · 40kg
WTM-RD-03
스팬 3,000mm · 너비 500 × 높이 800mm · 50kg
WTM-RD-04
스팬 4,000mm · 너비 500 × 높이 800mm · 60kg
WTM-RD-05
스팬 5,000mm · 3m + 2m 조립 · 80kg
WTM-RD-06
스팬 6,000mm · 3m + 3m 조립 · 100kg
SC-1001
스팬 3,000mm · 폭 400mm 스틸파이프 · 29kg
WTM-RD-00
자기 디지털 스케일 · 2~6m 주문 · 가공 정밀도 ±0.5mm
CM-40
핸들 무빙 디지털 스케일 · 220V · 75kg
SR4000R / SR4000L
디지털 스케일 · 공압 6~8bar · 4,000mm · 150kg
WTM-RD-LM-00
LM 샤프트 가이드 · 기본 폭 375mm · 조기대형
WTM-RD-XX
주문 스팬 1~4m · 너비 약 500mm · 40kg
WTM-RD-A-XX
에어실린더 장착 주문형 · 공압 0.5~0.7MPa
WTM-RD-UD-00
높이 조절 750~950mm · 스트로크 200mm · 스팬 3m
Order & Delivery
주문 · 납기 안내
절단기와 자재 길이 확인
쓰시는 절단기 모델명과 테이블 높이, 다루시는 자재 길이를 알려 주시면 폭·높이·길이를 정해 제작합니다.
높이 맞춤 후 출고
출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 롤러 회전과 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간을 준비해 주시면 설치 후 M16 조절좌 수평 맞춤과 절단기 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
