Aluminium Roller Die · Manual Type
롤러 면 높이를 200mm 구간에서 맞춥니다
HEIGHT-ADJUSTABLE ROLLER DIE WTM-RD-UD-00 · 750-950 mm · 200 mm STROKE
롤러 면 높이를 750mm에서 950mm까지 200mm 구간에서 맞추는 알루미늄 롤러다이입니다. 스팬은 3,000mm, 롤러 유효 폭은 약 500mm입니다. 테이블 높이가 다른 절단기를 번갈아 쓰시거나 앞으로 절단기를 바꾸실 계획이 있는 라인에 맞습니다. 수동식이라 전원과 공압 없이 씁니다.
높이 750~950mm조절 스트로크 200mm스팬 3,000mm무동력 수동식
이 모델 견적 문의스마트스토어 바로가기
200mm
조절 스트로크
750~950mm
높이 범위
3,000mm
롤러 스팬
500mm
롤러 유효폭
이 계열 14기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTM-RD-UD-00에 문의가 많은 세 가지
롤러다이 · 수동형 기종군 14종 가운데 WTM-RD-UD-00만의 값입니다. 공급 방식과 사후 관리는 14종이 같습니다.
01
절단기를 바꾸셔도 그대로 씁니다롤러 면 높이를 750~950mm 구간에서 맞추므로 테이블 높이가 다른 절단기로 바꾸셔도 롤러다이를 다시 구매하지 않으셔도 됩니다.
02
높이가 다른 두 기계 사이에 둡니다절단기와 다음 공정 설비의 높이가 다를 때 가운데에 두고 두 높이 사이로 맞추실 수 있습니다. 조절 스트로크는 200mm입니다.
03
무동력 수동식이라 전원이 필요하지 않습니다높이 조절과 롤러 모두 동력을 쓰지 않습니다. 롤러는 베어링 프리롤러라 자재를 밀면 굴러갑니다.
Structure
수동 조절 다리와 베어링 프리롤러로 구성됩니다
알루미늄 프로파일 프레임에 높이 조절 다리를 붙여 롤러 면을 750~950mm 구간에서 맞춥니다. 조절 스트로크는 200mm, 기계 크기는 3,000 × 500 × 750~950mm, 롤러 유효 폭은 약 500mm이며 롤러는 베어링 프리롤러입니다. 저희가 김해 공장에서 제작해 출고 전에 조절 범위와 수평을 확인하고, 설치 후 쓰시는 절단기 높이에 맞춰 현장에서 함께 맞춰 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05
포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
WTM-RD-UD-00 제원
위 표가 이 모델의 값이고, 아래 표는 롤러다이 · 수동형 기종군 14종에 공통으로 적용됩니다.
| 모델명 | WTM-RD-UD-00 |
|---|---|
| 조절 스트로크 | 200mm |
| 롤러구동방식 | 베어링 프리롤러(무동력) |
| 기계크기(mm) | 3000 × 500 × 750~950 |
| 롤러유효폭 | 약 500mm |
| 제품 상태 | 주문제작 |
| 원산지 | 국내산 |
아래 항목은 이 기종군 14종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 스팬 · 높이 · 프레임 소재 · 스케일 유무 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |
| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 Ø50×350mm |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(WTM-RD 계열) / 스틸파이프(SC-1001) / 스틸(K-3000) |
| 너비 · 높이 | 너비 약 500mm · 높이 800mm(기종별 750~1,400mm · 조절형 별도) |
| 전원 · 공압 | 불필요(12종) / CM-40 220V · SR4000 6~8bar · WTM-RD-A-XX 0.5~0.7MPa |
| 수평 조정 | M16 조절좌(국내 제작 기종) |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(기종별 제원표 참조) |
| 사후 관리 | 롤러·스케일 부품 보유 · 국내 제작품 김해 직접 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종

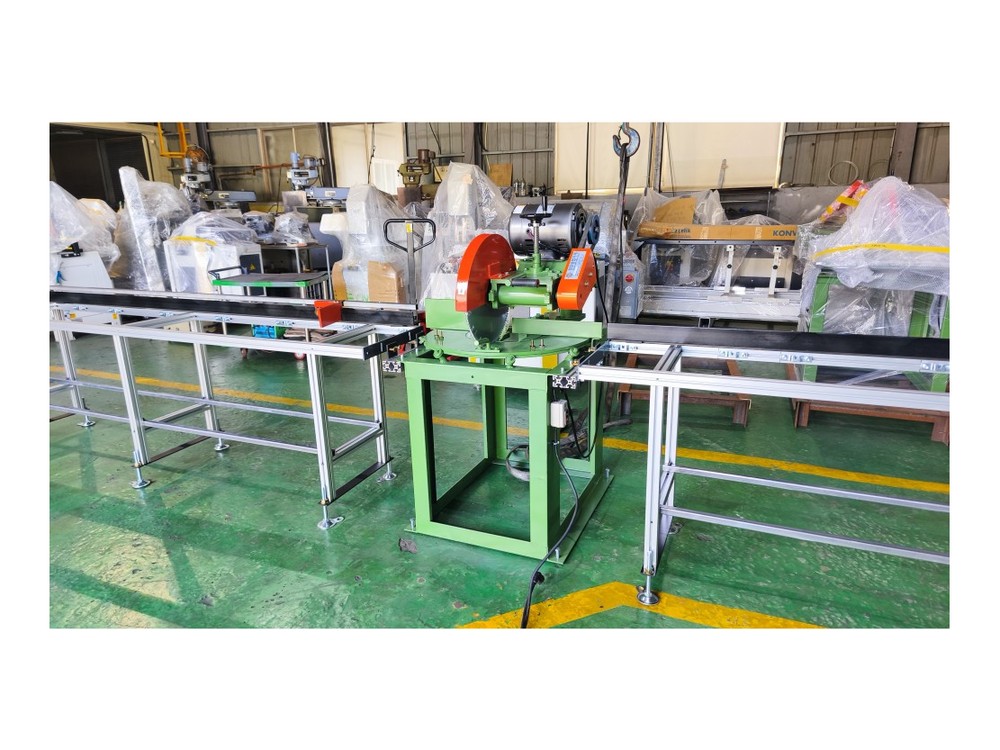

국내 제작 알루미늄 롤러다이와 디지털 스케일형, 높이 조절형의 실물입니다. 김해 전시장에서 절단기에 붙여 둔 상태를 보실 수 있습니다.
WTM-RD-03 — 3m · 50kg · 무용접 볼트 조립 · 국내산
WTM-RD-06 — 3m+3m 조립형 6m · 100kg
SC-1001 — 3m 스틸파이프 · 29kg · 터키산
SR4000R / SR4000L — ELGO 디지털 스케일 · 공압 고정 · 4m
WTM-RD-LM-00 — LM 샤프트 조기대형 · 폭 375mm · 창호종합기계 제작
WTM-RD-UD-00 — 높이 조절 200mm · 750~950mm
Line-up
롤러다이 · 수동형 14종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-RD-UD-00입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 롤러다이 · 수동형, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
K-3000(6000)
스팬 3m · 6m 두 규격 · 높이 870~980mm · 39 / 78kg
WTM-RD-02
스팬 2,000mm · 너비 500 × 높이 800mm · 40kg
WTM-RD-03
스팬 3,000mm · 너비 500 × 높이 800mm · 50kg
WTM-RD-04
스팬 4,000mm · 너비 500 × 높이 800mm · 60kg
WTM-RD-05
스팬 5,000mm · 3m + 2m 조립 · 80kg
WTM-RD-06
스팬 6,000mm · 3m + 3m 조립 · 100kg
SC-1001
스팬 3,000mm · 폭 400mm 스틸파이프 · 29kg
WTM-RD-00
자기 디지털 스케일 · 2~6m 주문 · 가공 정밀도 ±0.5mm
CM-40
핸들 무빙 디지털 스케일 · 220V · 75kg
SR4000R / SR4000L
디지털 스케일 · 공압 6~8bar · 4,000mm · 150kg
WTM-RD-LM-00
LM 샤프트 가이드 · 기본 폭 375mm · 조기대형
WTM-RD-XX
주문 스팬 1~4m · 너비 약 500mm · 40kg
WTM-RD-A-XX
에어실린더 장착 주문형 · 공압 0.5~0.7MPa
WTM-RD-UD-00
높이 조절 750~950mm · 스트로크 200mm · 스팬 3m
Order & Delivery
주문 · 납기 안내
맞추실 높이 범위
지금 쓰시는 절단기 테이블 높이와 앞으로 맞출 높이를 알려 주시면 750~950mm 구간에 드는지 먼저 확인해 드립니다.
높이 맞춤 후 출고
출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 롤러 회전과 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간을 준비해 주시면 설치 후 M16 조절좌 수평 맞춤과 절단기 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
Channels
채널 안내
WTM-RD-UD-00 견적 문의
맞추실 높이 범위와 절단기 모델명을 알려 주시면 이 기종이 맞는지 확인해 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
