Aluminium Roller Die · Manual Type
전원 없이 높이만 맞춰 절단기 옆에 세웁니다

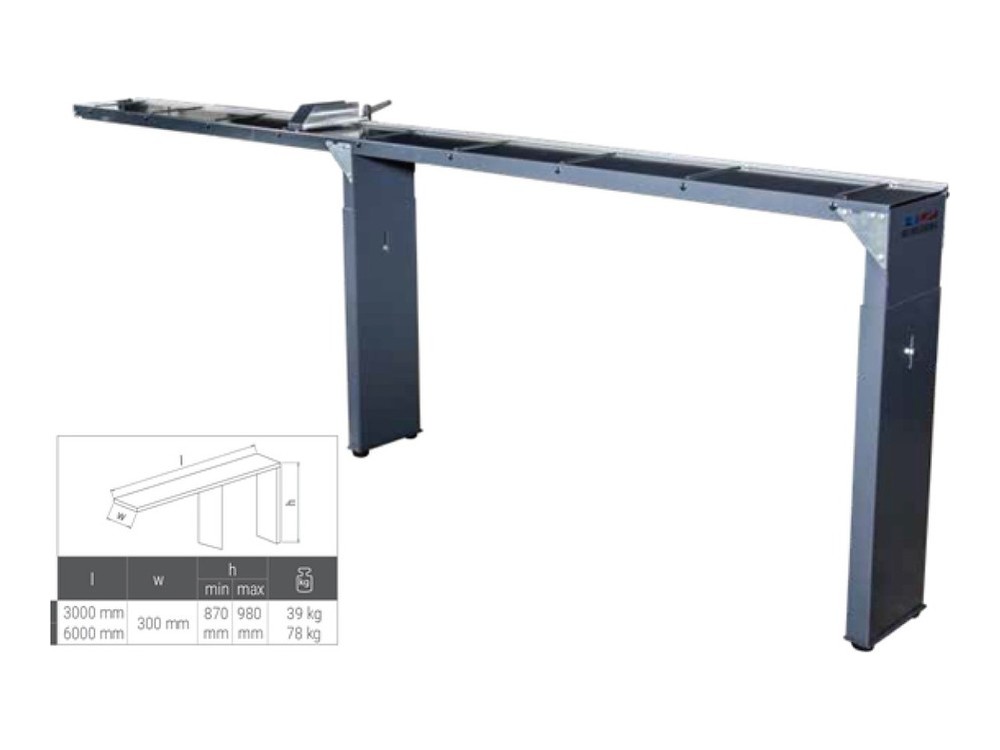

ROLLER DIE K-3000 / K-6000 · 3 m & 6 m · HEIGHT 870-980 mm · 39 / 78 kg

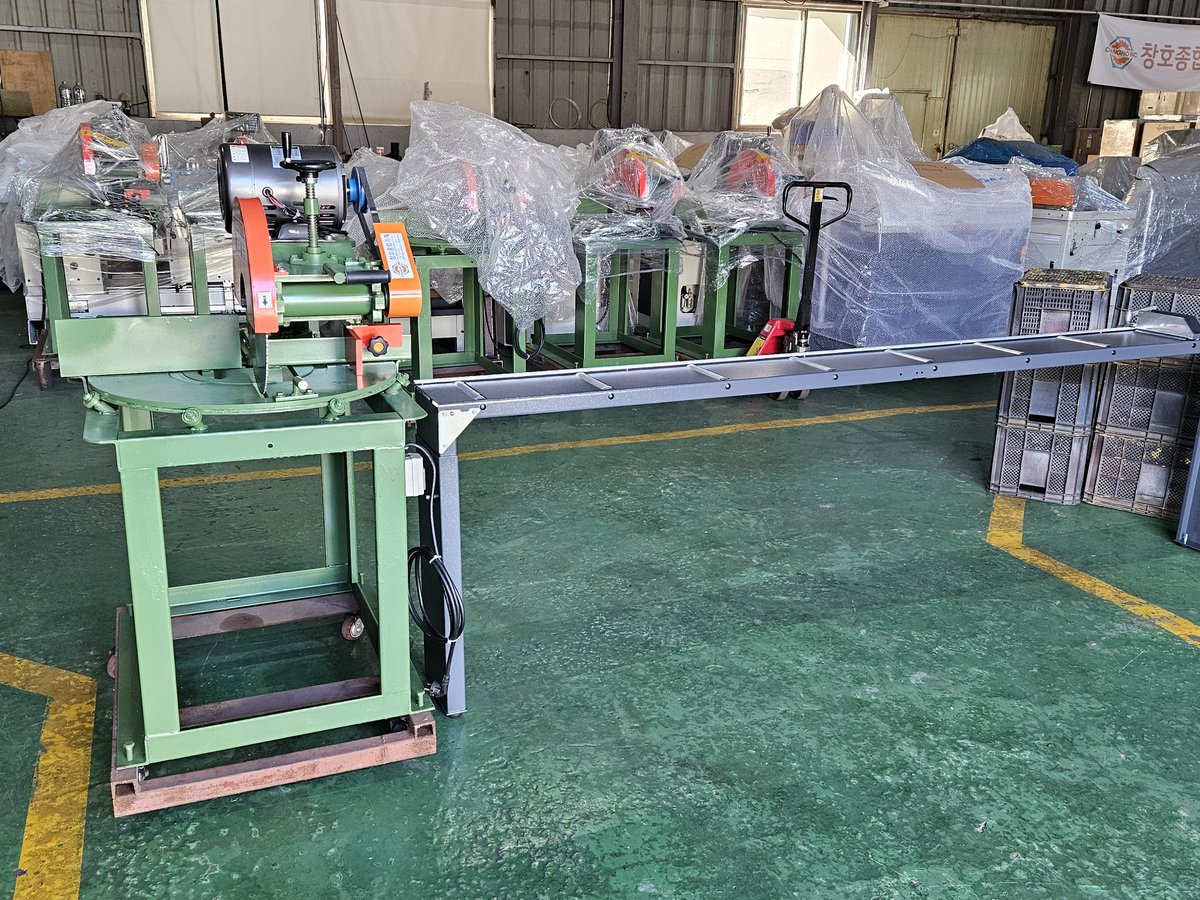

전원과 공압 없이 쓰는 스틸 롤러다이입니다. 3m 규격인 K-3000과 6m 규격인 K-6000 두 가지이며, 다리 높이를 870~980mm 구간에서 맞춰 절단기 테이블 면과 롤러 면을 같게 세웁니다. 중량은 각각 39kg과 78kg입니다. 저희가 쓰시는 절단기 높이를 확인한 뒤 그 값으로 맞춰 보내 드립니다.
스팬 3m · 6m높이 870~980mm무전원 · 무공압39kg · 78kg
이 모델 견적 문의스마트스토어 바로가기
3,000mm
K-3000 스팬
6,000mm
K-6000 스팬
870~980mm
높이 조절
39kg
K-3000 중량
이 계열 14기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
K-3000(6000)에 문의가 많은 세 가지
롤러다이 · 수동형 기종군 14종 가운데 K-3000(6000)만의 값입니다. 공급 방식과 사후 관리는 14종이 같습니다.
01

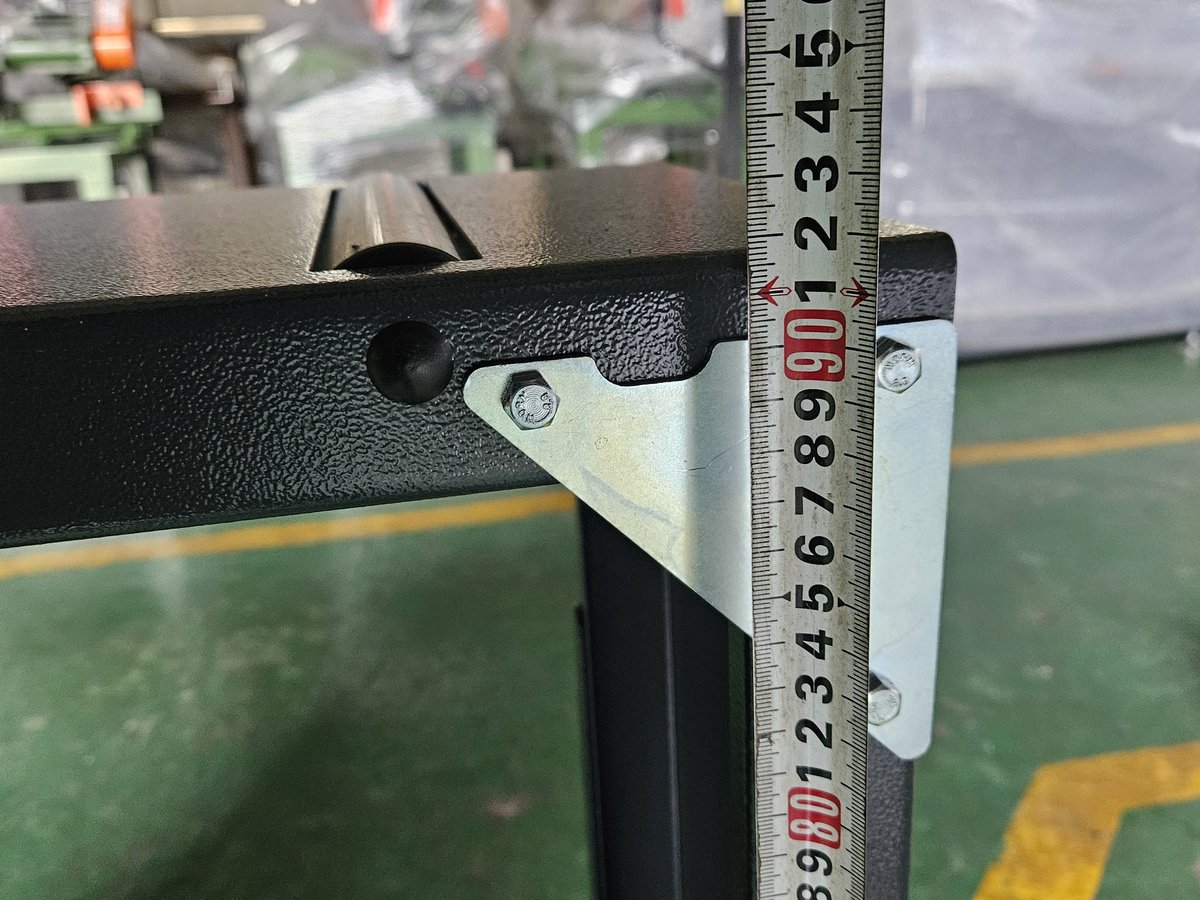

다리 높이를 870~980mm에서 맞춥니다절단기 테이블 높이는 기종마다 다릅니다. 이 기종은 다리 높이를 870~980mm 구간에서 조절하므로 그 범위에 드는 절단기와 롤러 면을 같게 맞추실 수 있습니다.
02
3m와 6m 두 규격이 있습니다K-3000은 3m, K-6000은 6m 스팬입니다. 자르시는 원자재 길이를 알려 주시면 어느 쪽이 맞는지 말씀드립니다.
03

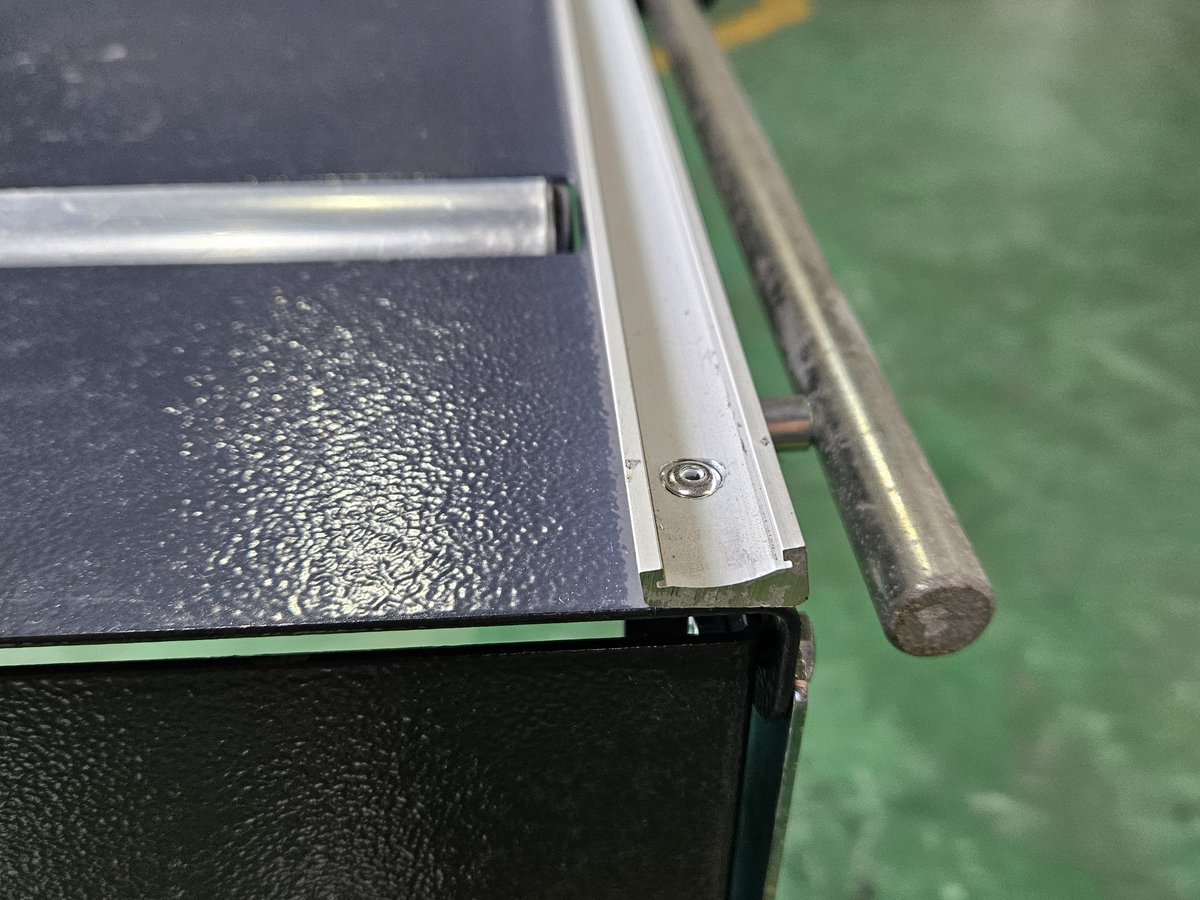

전원과 공압 배선 없이 세웁니다구동부가 없어 전원과 에어 배관이 필요하지 않습니다. 롤러는 베어링식 프리롤러라 자재를 밀면 굴러갑니다.
Structure
스틸 프레임과 높이 조절 다리로 구성됩니다

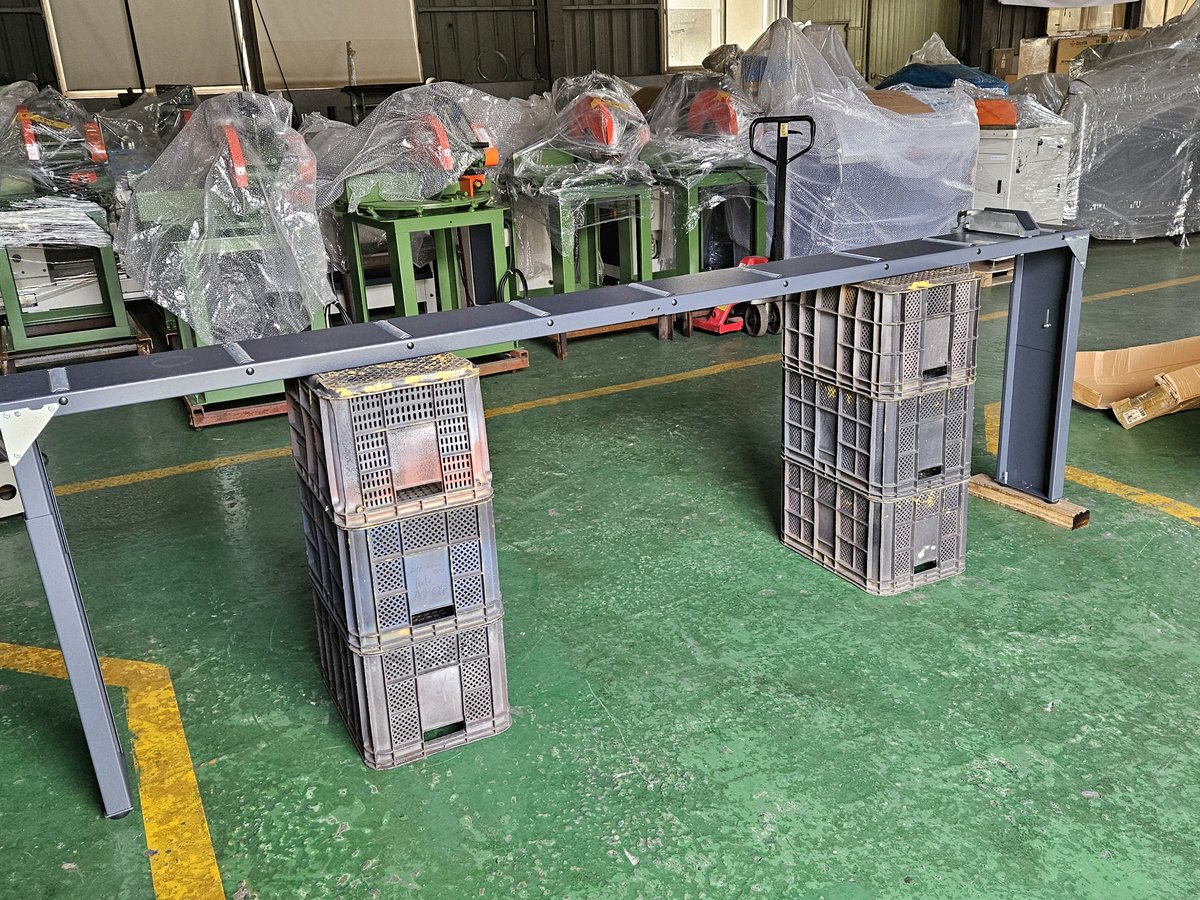

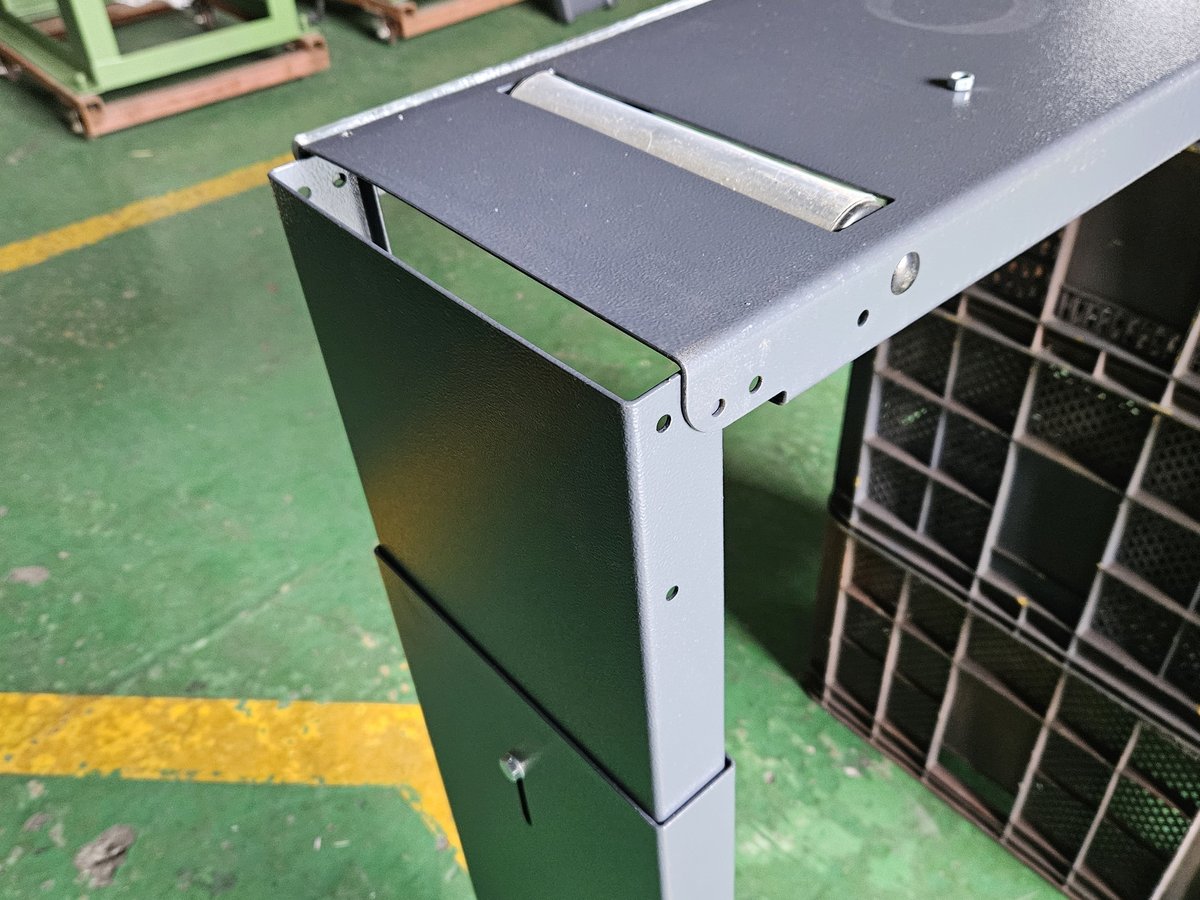

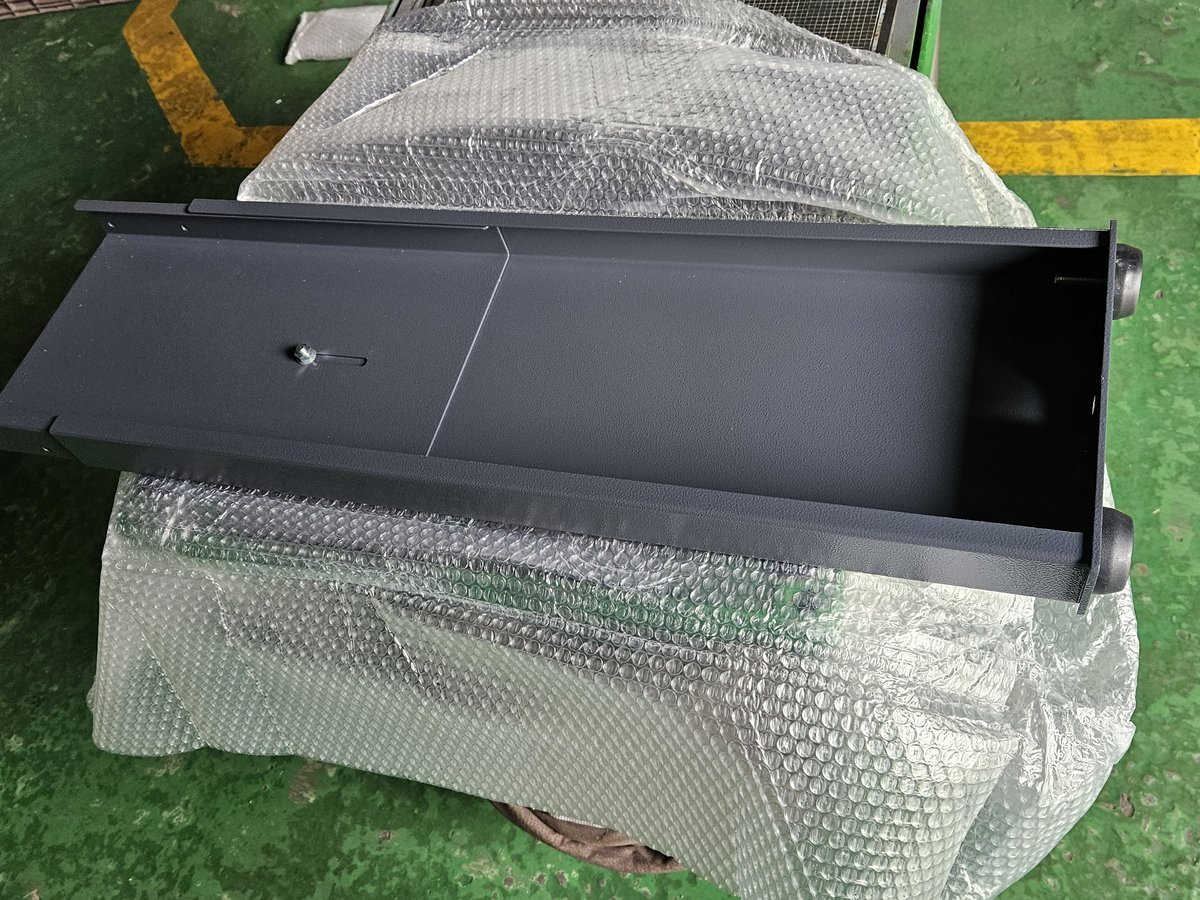

스틸 프레임 위에 베어링식 프리롤러를 올린 무동력 구조입니다. K-3000은 3,000 × 300 × 870~980mm 39kg, K-6000은 6,000 × 300 × 870~980mm 78kg입니다. 다리 높이를 870~980mm 구간에서 조절해 절단기 테이블 면과 롤러 면을 맞춥니다. 저희가 출고 전에 쓰시는 절단기 높이로 맞춰 두고, 설치 후 수평과 롤러 면 단차를 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
롤러다이 · 조기대 · 작업다이는 절단기 옆에 붙는 장비입니다. 수입품은 컨테이너로 직접 들여오고, 국내 제작품은 김해 공장에서 알루미늄 프로파일을 볼트로 짜서 만듭니다. 절단기와 한 라인으로 세워 시운전한 뒤 보내 드립니다.
01
대량 수입
터키·중국산 디지털 롤러다이와 스케일은 컨테이너 단위로 직수입합니다. 국내 제작품(WTM-RD · WTM-1X · 작업다이)은 김해 공장에서 주문 치수로 만듭니다.
02
하역 · 검수
입고 즉시 스케일 표시기 작동과 롤러 회전, 프레임 휨을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 절단기와 롤러다이를 한 라인으로 세워 둡니다. 절단기 테이블 높이에 롤러다이가 어떻게 붙는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 롤러다이에 올려 조기대로 길이를 맞추고 절단해 보여 드립니다. 디지털 스케일은 입력값과 실제 절단 길이를 함께 확인합니다.
05

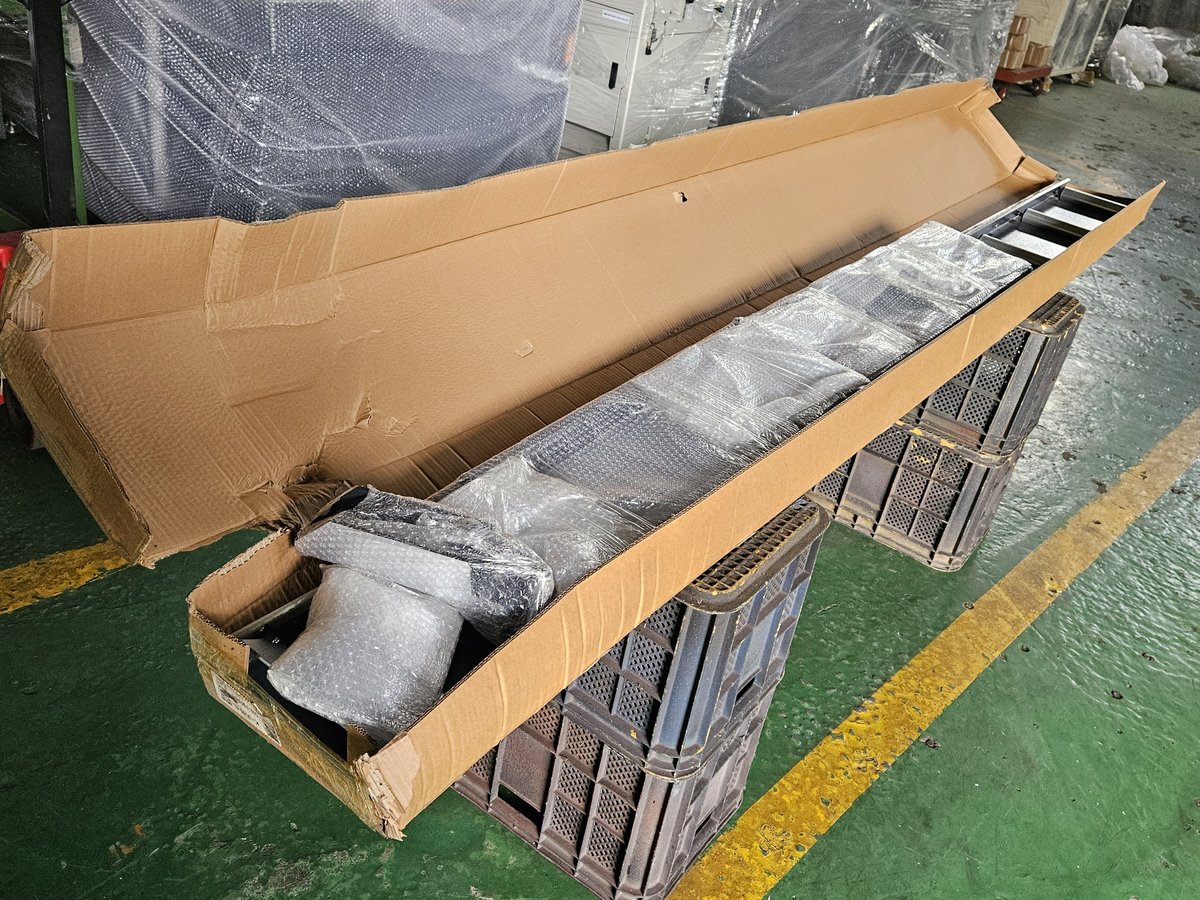

포장 · 출고
롤러다이는 스팬별 모듈로 나눠 고정 포장하고, 스케일·표시기는 별도 완충 포장합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 자체 보유합니다. 국내 제작품은 김해에서 직접 수리하고, 수입품은 제조사와 협업해 부품을 수급합니다.
그래서 절단기와 롤러다이의 높이·폭이 안 맞아 다시 손보는 일이 없습니다.
Specifications
K-3000(6000) 제원
위 표가 이 모델의 값이고, 아래 표는 롤러다이 · 수동형 기종군 14종에 공통으로 적용됩니다.
| 모델명 | K-3000(6000) |
|---|---|
| 원산지 | 터키산 |
| 기계크기(mm) | K-3000: 3,000 × 300 × 870~980 · K-6000: 6,000 × 300 × 870~980 |
| 중량 | 39kg · 78kg |
| 제품 상태 | 주문제작 |
아래 항목은 이 기종군 14종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 스팬 · 높이 · 프레임 소재 · 스케일 유무 · 중량입니다.
| 적용 소재 | 알루미늄 프로파일 · PVC 프레임(절단기 소재와 동일) |
|---|---|
| 연결 설비 | 45°/90° 절단기 · 각도조절 원형절단기 · 드릴링·탭핑 복합기 등 절단 설비 전반 |
| 롤러 | 베어링식 프리롤러(무동력) · 교체 부속 WTM-R1 Ø50×350mm |
| 프레임 | 알루미늄 프로파일 무용접 볼트 조립(WTM-RD 계열) / 스틸파이프(SC-1001) / 스틸(K-3000) |
| 너비 · 높이 | 너비 약 500mm · 높이 800mm(기종별 750~1,400mm · 조절형 별도) |
| 전원 · 공압 | 불필요(12종) / CM-40 220V · SR4000 6~8bar · WTM-RD-A-XX 0.5~0.7MPa |
| 수평 조정 | M16 조절좌(국내 제작 기종) |
| 원산지 | 기종별 표기 — 국내산 · 터키산 · 중국산(기종별 제원표 참조) |
| 사후 관리 | 롤러·스케일 부품 보유 · 국내 제작품 김해 직접 수리 · 수리 불가 시 리퍼 서비스 |
알루미늄 프로파일PVC 프레임
Real Product
실물 · 대표 기종
국내 제작 알루미늄 롤러다이와 디지털 스케일형, 높이 조절형의 실물입니다. 김해 전시장에서 절단기에 붙여 둔 상태를 보실 수 있습니다.
WTM-RD-03 — 3m · 50kg · 무용접 볼트 조립 · 국내산
WTM-RD-06 — 3m+3m 조립형 6m · 100kg
SC-1001 — 3m 스틸파이프 · 29kg · 터키산
SR4000R / SR4000L — ELGO 디지털 스케일 · 공압 고정 · 4m
WTM-RD-LM-00 — LM 샤프트 조기대형 · 폭 375mm · 창호종합기계 제작
WTM-RD-UD-00 — 높이 조절 200mm · 750~950mm
Line-up
롤러다이 · 수동형 14종 가운데 이 자리입니다
지금 보고 계신 모델은 K-3000(6000)입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 이 기종군 전체를 한 화면에서 비교하시려면 롤러다이 · 수동형, 일곱 기종군을 한 번에 보시려면 102 색인을 보십시오. 절단기 본체는 101 계열에 있습니다.
K-3000(6000)
스팬 3m · 6m 두 규격 · 높이 870~980mm · 39 / 78kg
WTM-RD-02
스팬 2,000mm · 너비 500 × 높이 800mm · 40kg
WTM-RD-03
스팬 3,000mm · 너비 500 × 높이 800mm · 50kg
WTM-RD-04
스팬 4,000mm · 너비 500 × 높이 800mm · 60kg
WTM-RD-05
스팬 5,000mm · 3m + 2m 조립 · 80kg
WTM-RD-06
스팬 6,000mm · 3m + 3m 조립 · 100kg
SC-1001
스팬 3,000mm · 폭 400mm 스틸파이프 · 29kg
WTM-RD-00
자기 디지털 스케일 · 2~6m 주문 · 가공 정밀도 ±0.5mm
CM-40
핸들 무빙 디지털 스케일 · 220V · 75kg
SR4000R / SR4000L
디지털 스케일 · 공압 6~8bar · 4,000mm · 150kg
WTM-RD-LM-00
LM 샤프트 가이드 · 기본 폭 375mm · 조기대형
WTM-RD-XX
주문 스팬 1~4m · 너비 약 500mm · 40kg
WTM-RD-A-XX
에어실린더 장착 주문형 · 공압 0.5~0.7MPa
WTM-RD-UD-00
높이 조절 750~950mm · 스트로크 200mm · 스팬 3m
Order & Delivery
주문 · 납기 안내
절단기 높이 확인
쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 870~980mm 구간에 드는지 먼저 확인해 드립니다.
높이 맞춤 후 출고
출고 전에 쓰시는 절단기 높이로 롤러다이를 맞추고 롤러 회전과 수평을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
롤러다이 길이만큼의 설치 공간을 준비해 주시면 설치 후 M16 조절좌 수평 맞춤과 절단기 연결까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목(스팬 지정 롤러다이 · 작업다이)은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 절단기 모델명과 테이블 높이를 알려 주시면 같은 조건으로 롤러다이를 맞춰 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 절단기와 롤러다이를 한 라인으로 세워 본 뒤 출고합니다. 표시기 · 센서 · 롤러 · 캐스터 등 소모·수리 부품을 재고로 보유해 부품 대기가 없고, 국내 제작품은 김해에서 직접 수리합니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
