사용 중인 각도절단기에 맞춰 절단기 다이와 롤러다이를 만들 수 있나요?

CUSTOM CUTTER STAND + ROLLER DIE · DEWALT DWS780 / DWS713 · 4 m · 5 m · 2 m

네, 만들 수 있습니다. 경기도의 한 목공 작업장에서 디월트 각도절단기 DWS780과 DWS713을 함께 사용하고 계셨고, 저희는 이 두 기종에 맞춰 절단기를 올려 고정하는 절단기 다이 2대와 롤러다이 4m · 5m · 2m를 주문 제작해 2026년 9월에 출고했습니다. 절단기는 고객께서 사용하시던 장비라 이번 제작에 포함되지 않았습니다. 롤러다이는 별도 판매 품목이며, 절단기 · 절단기 다이 · 롤러다이는 품목마다 따로 견적합니다.

주문 제작절단기 다이 2대롤러다이 3개

비슷한 구성 문의 다른 사례 보기

2대

절단기 다이

3개

롤러다이

4·5·2m

롤러다이 길이

2026.09

출고

Site

절단기 두 대를 한 줄 작업대에 놓으려는 현장이었습니다

고객께서 보내 주신 배치도는 왼쪽부터 롤러다이 4m, 절단기 1, 롤러다이 5m, 절단기 2, 롤러다이 2m 순서입니다. 가운데 5m 롤러다이를 두 절단기가 함께 쓰는 구조라, 다섯 구간의 높이가 한 줄로 맞아야 긴 자재를 기울지 않게 받칠 수 있습니다.

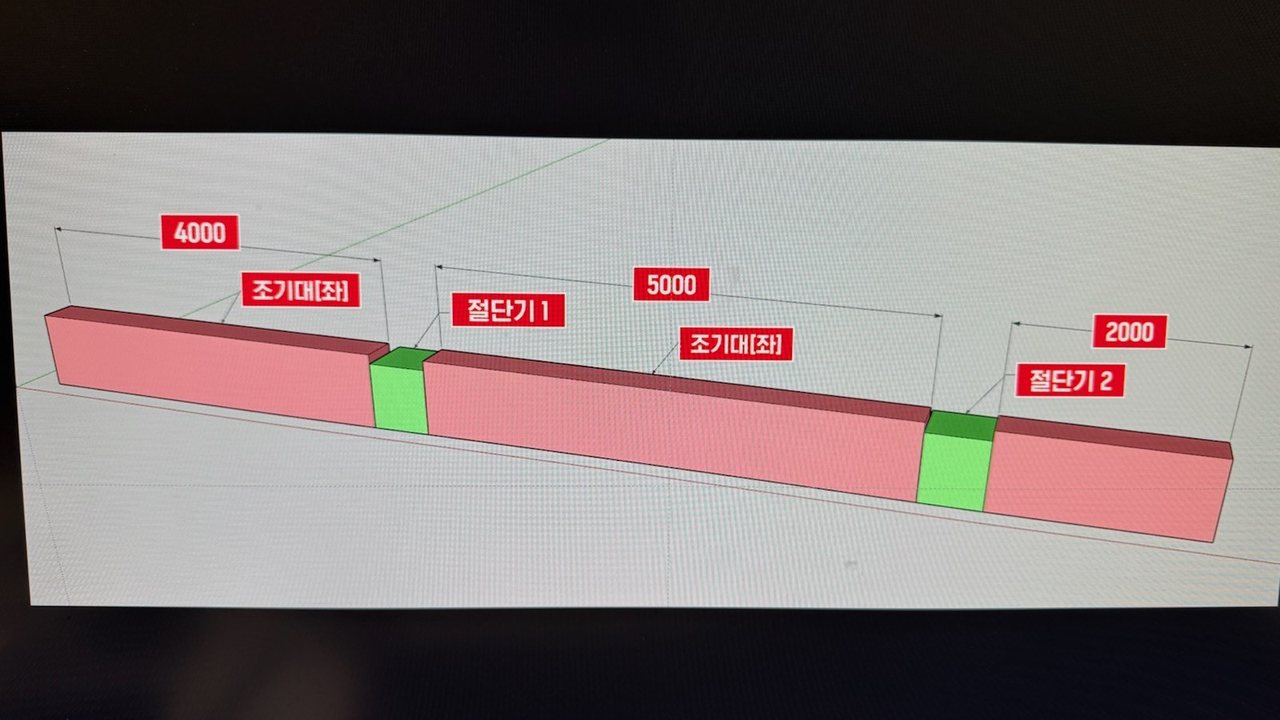

고객 배치도 — 롤러다이 4m · 5m · 2m 사이에 절단기 2대가 들어갑니다

Problem

두 절단기는 밑면 볼트 구멍의 위치와 크기가 달랐습니다

DWS780과 DWS713은 밑면 고정 구멍의 자리와 크기가 서로 다릅니다. 상판 하나로 두 기종을 받치면 한쪽은 볼트를 체결할 수 없습니다. 또 절단기 테이블과 옆 롤러다이의 높이가 어긋나면 긴 자재가 기울어 절단면이 비뚤어집니다. 그래서 상판 구멍 자리와 다이 높이를 기종마다 따로 정해야 했습니다.

How We Built It

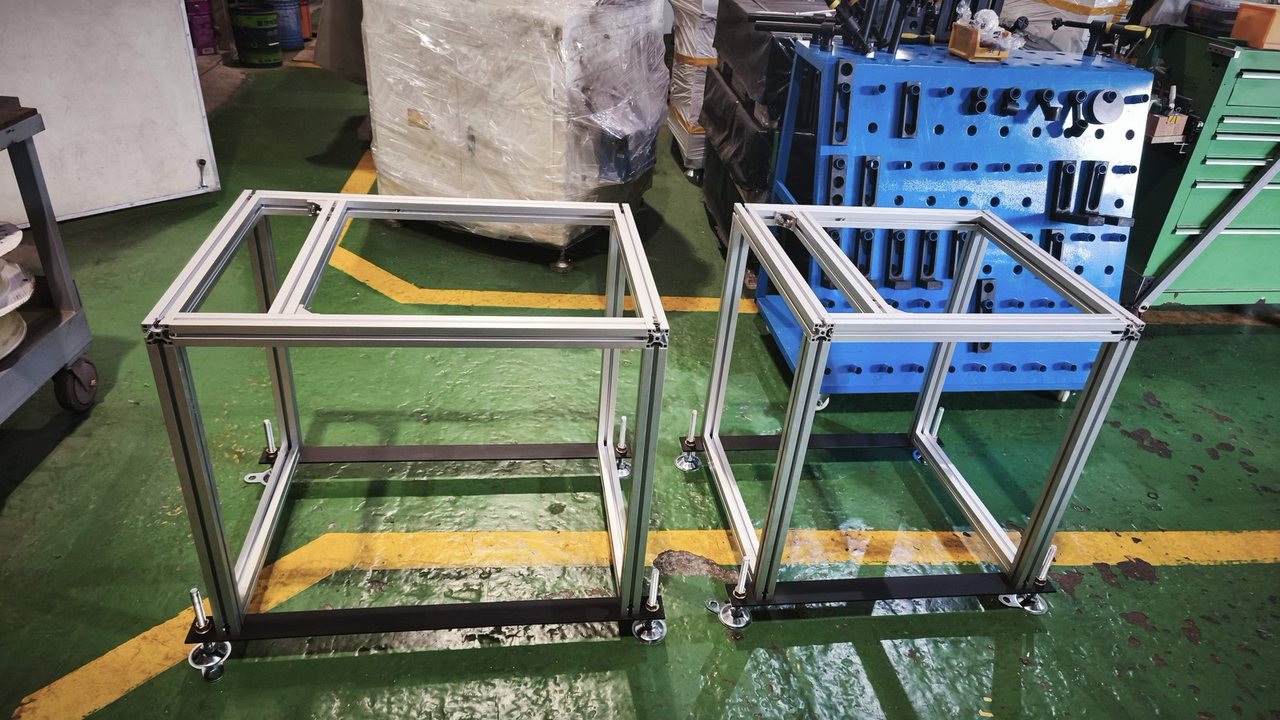

기종별 도면을 그린 뒤 알루미늄 프로파일로 조립했습니다

① 기종별 도면

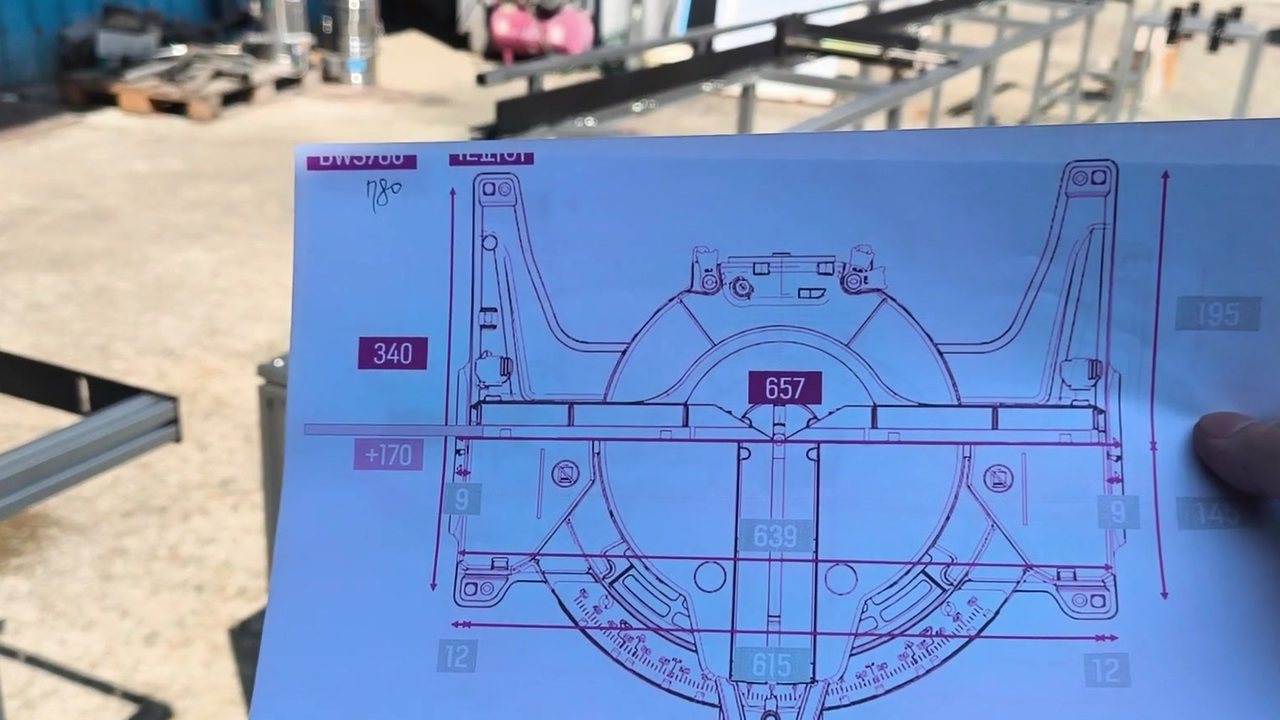

절단기 밑면 구멍 자리를 도면으로 옮기고, 상판 구멍과 다이 높이를 기종마다 따로 정했습니다.

② 프로파일 가공

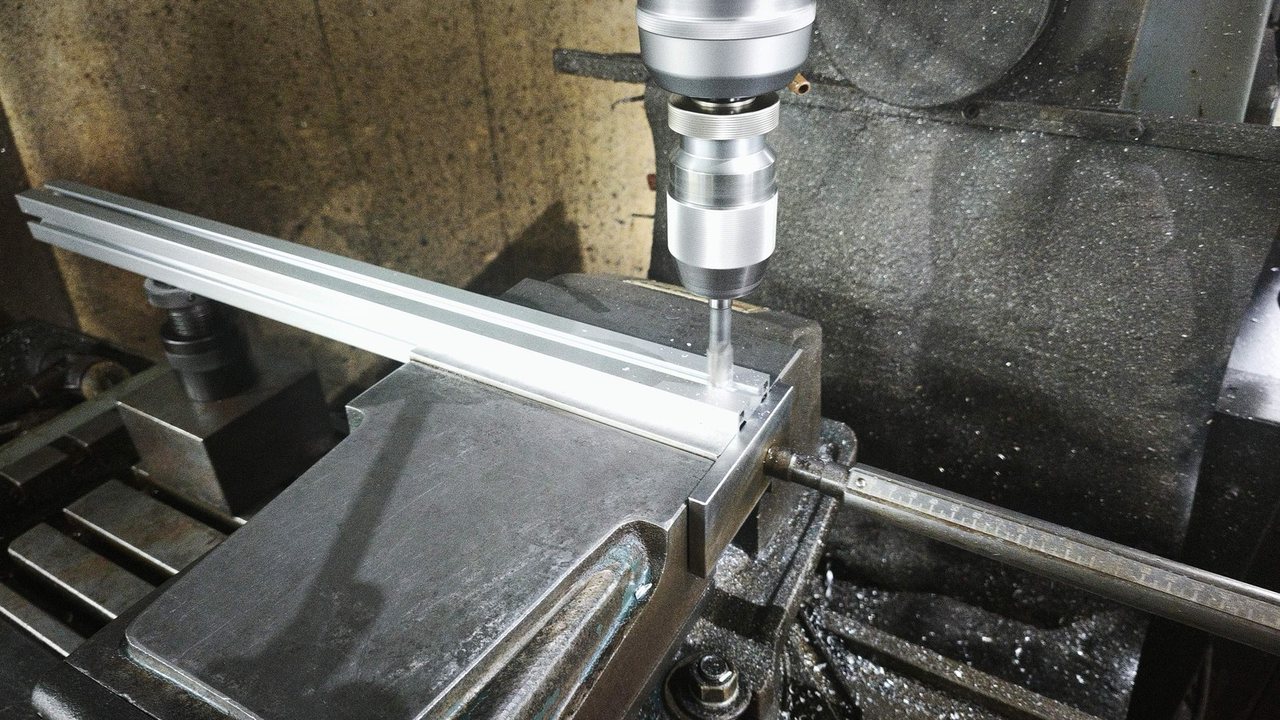

알루미늄 프로파일 끝단에 탭을 내고, 절단기를 고정할 볼트 구멍을 뚫었습니다.

③ 볼트 조립

용접 없이 볼트로 체결했습니다. 나중에 길이를 바꾸거나 배치를 옮길 때 풀어서 다시 맞출 수 있습니다.

Result

배치도 순서대로 한 줄로 이어 점검한 뒤 출고했습니다

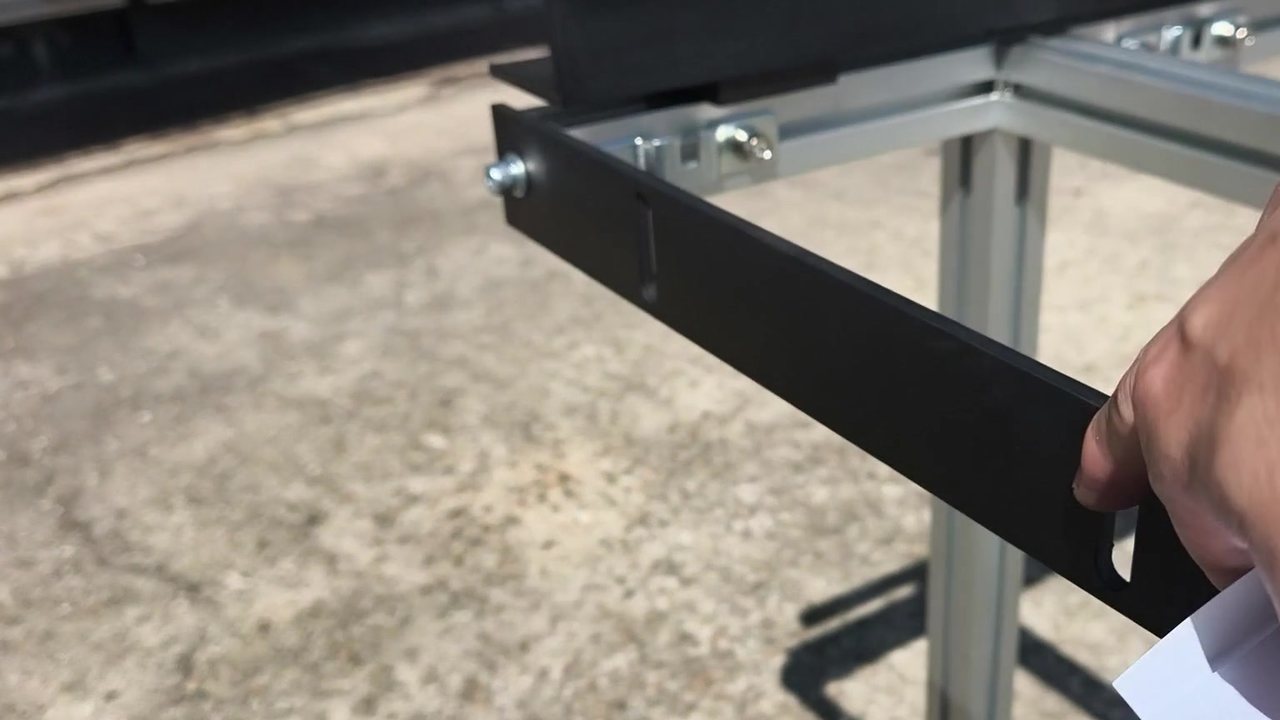

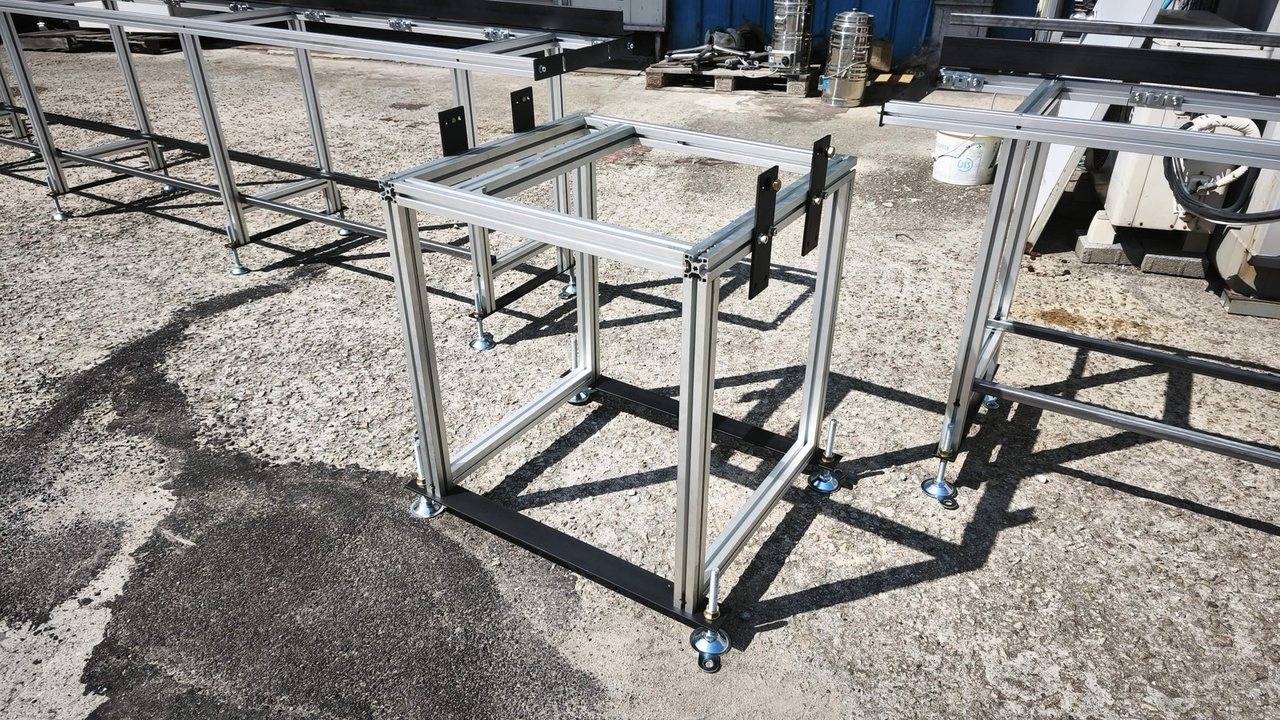

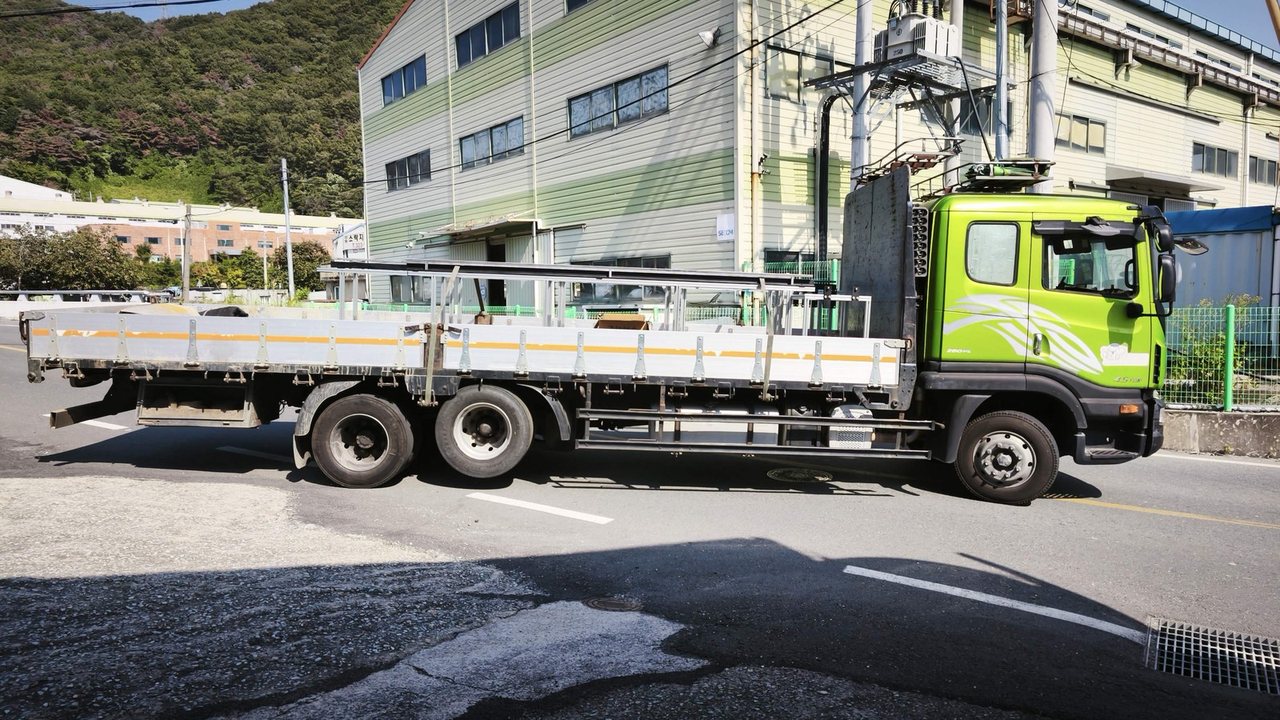

절단기 다이 양쪽에는 롤러다이를 잇는 연결 브래킷을 달았습니다. 롤러다이 레일에는 정해 둔 길이에서 자재가 멈추도록 조기대(길이 멈춤판)를 달아, 같은 치수를 반복해 자를 수 있게 했습니다. 다섯 구간을 공장 마당에 실제 배치대로 늘어놓고 도면의 구멍 자리와 브래킷 체결 상태를 하나씩 맞춰 본 뒤, 롤러는 상자에 따로 포장해 화물차로 출고했습니다. 사진 속 롤러다이는 별도 판매 품목입니다.

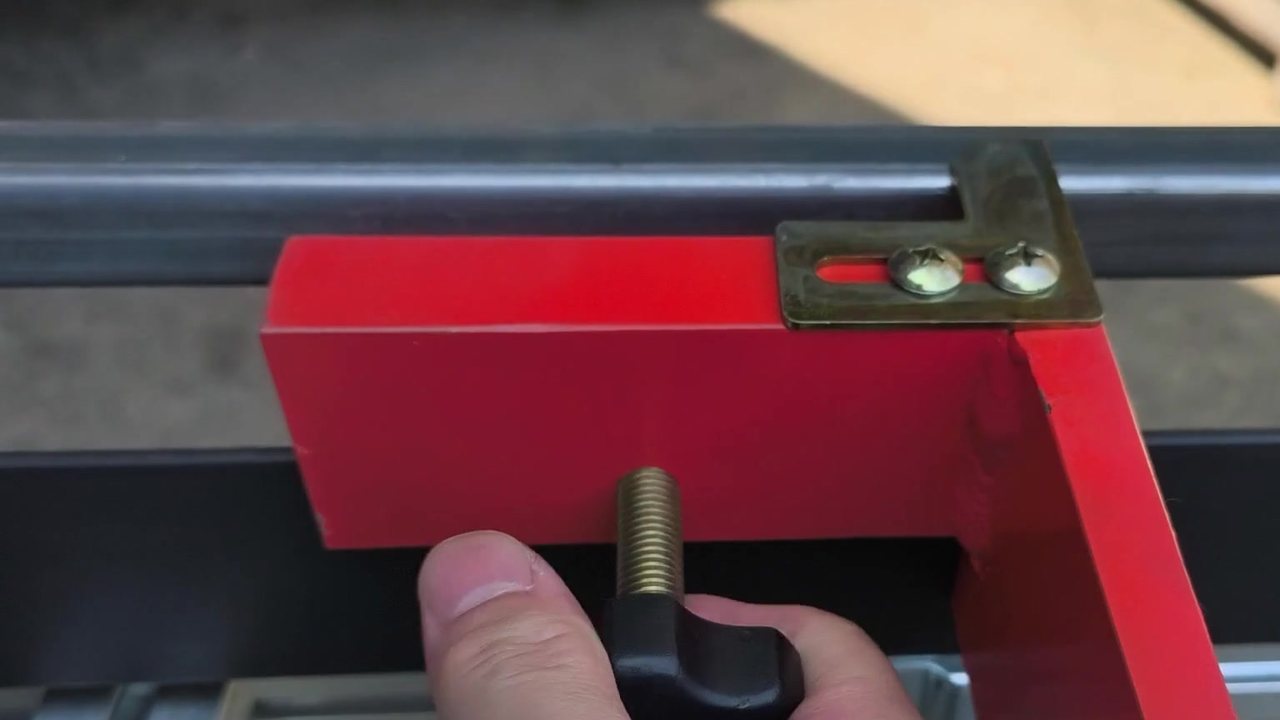

레일 위 조기대 — 정한 길이에서 자재를 멈춥니다 (롤러다이 별도 판매)

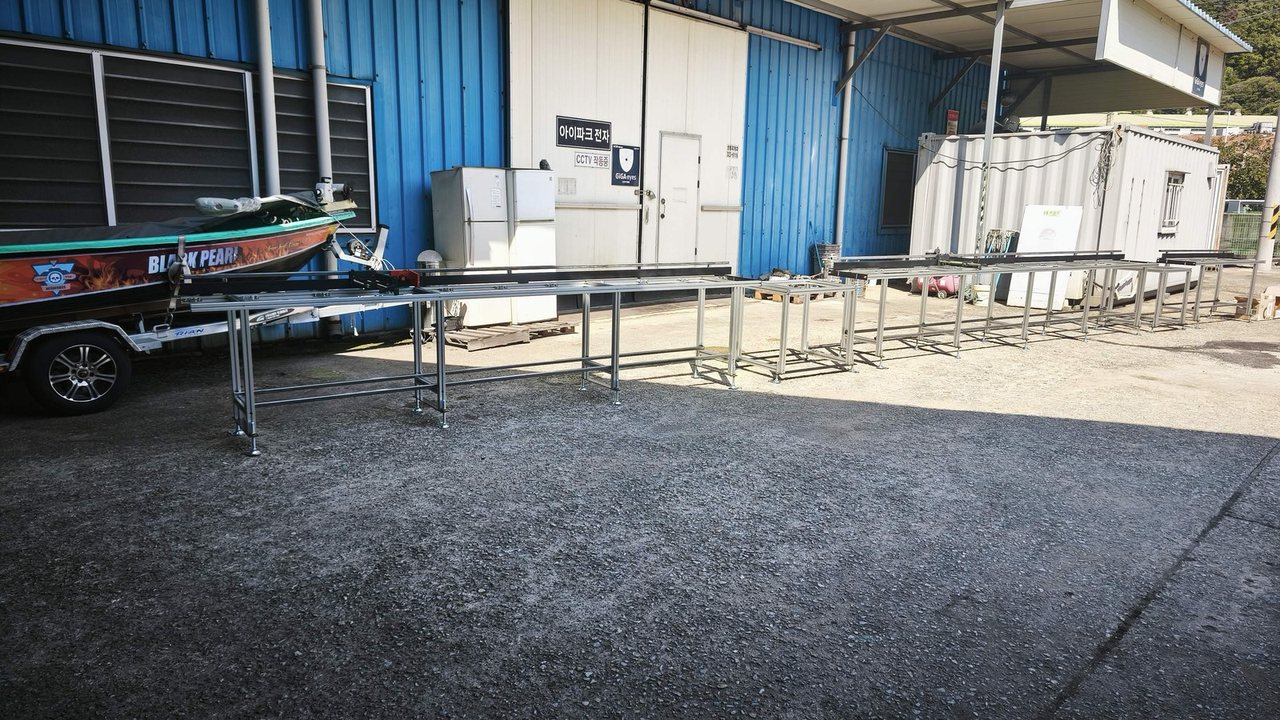

배치도대로 이어 놓은 절단기 다이와 롤러다이 4m · 5m · 2m (롤러다이 별도 판매)

Summary

이번 제작 내용

구성	절단기 다이 2대(DWS780용 · DWS713용) + 롤러다이 4m · 5m · 2m
절단기	포함되지 않음 — 고객 보유 장비
프레임	알루미늄 프로파일 · 볼트 조립(용접 없음)
롤러다이 너비	약 500mm
높이 조절	M16 조절좌
부속	연결 브래킷 · 조기대(길이 멈춤판)
원산지	국내산
현장	경기도 · 목공 작업장
출고	2026년 9월
