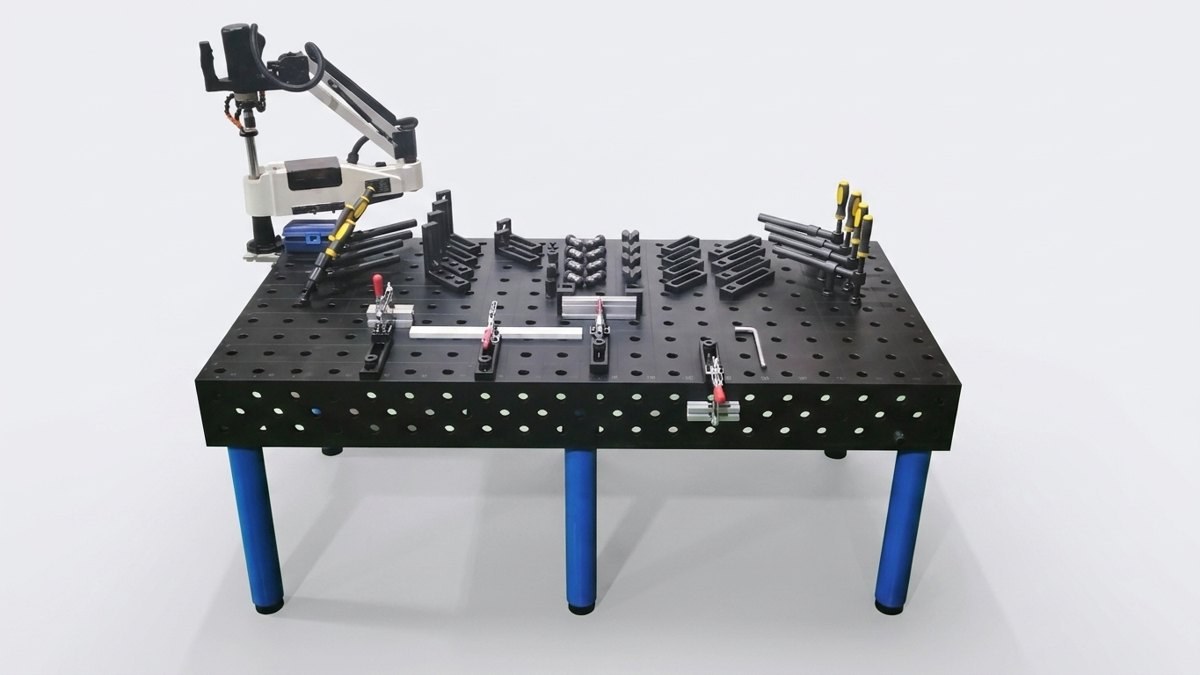

WELDING TABLE SYSTEM
용접테이블 다이 종합 시스템
정반 본체 + D28 악세사리
3D CASTING WELDING TABLE · D28 SYSTEM
3D 주철 용접정반(흑착색·질화) 본체에 D28 규격 악세사리 세트와 단품 부품을 조합하는 Φ28 표준 홀 시스템입니다. 정반과 세트를 한 번에 구성하고, 필요한 단품은 추가로 선택 주문하실 수 있습니다.

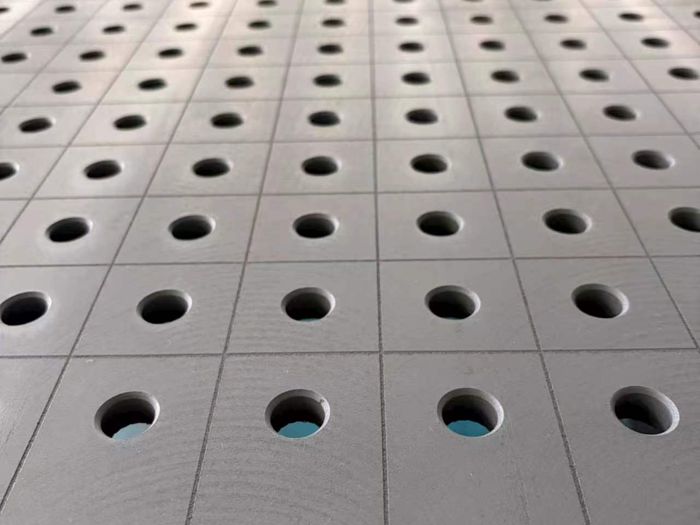

Φ28 System흑착색질화D28 악세사리
이 계열 190품목 — 아래 표에서 품목별 규격과 상세 페이지로 이어집니다
190품목
전 품목
38규격
정반 본체 규격
5세트
악세사리 세트
2종
정반 마감
SYSTEM OVERVIEW
정반 · 세트 · 단품, 하나의 Φ28 시스템
이 페이지는 3D 주철 용접정반 본체와 D28 악세사리를 한 페이지에서 함께 구성하실 수 있도록 정리했습니다. 정반과 악세사리 세트를 메인으로 선택하시고, 세부 단품은 추가 선택 주문으로 보완합니다.
①
정반 본체
3D 주철 정반 · 표면처리 2종(흑착색/질화) · 규격 19종에서 선택
②
악세사리 세트
SET1~5 기본·추천 구성 · 작업 규모에 맞춰 한 번에 셋업
③
단품 옵션
6개 카테고리 단품 · 필요한 부품만 추가 선택 주문
FULL ITEM INDEX
전 품목 색인 — 정반 38 · 세트 5 · 단품 147 = 총 190품목
111 용접테이블 다이 계열의 전 품목을 한 페이지에서 확인하실 수 있는 텍스트 색인입니다. 각 그룹 제목을 누르시면 해당 상세페이지로 이동합니다. 규격·재질은 원자료 기준이며, 비표준 사이즈·구성 조정은 별도 문의 바랍니다.

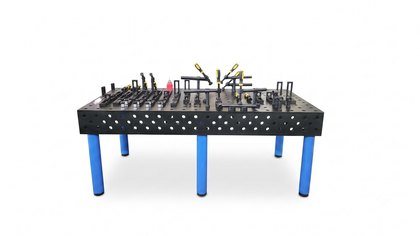

① 정반 본체 · 흑착색 (DCP28-□□□-B)19규격 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|
 | 111002001 | DCP28-810-B | 3D 주철 용접정반 | 1000×800×200 | 흑착색 |
| 111002002 | DCP28-812-B | 3D 주철 용접정반 | 1200×800×200 | 흑착색 |
| 111002003 | DCP28-1010-B | 3D 주철 용접정반 | 1000×1000×200 | 흑착색 |
| 111002004 | DCP28-1012-B | 3D 주철 용접정반 | 1200×1000×200 | 흑착색 |
| 111002005 | DCP28-1015-B | 3D 주철 용접정반 | 1500×1000×200 | 흑착색 |
| 111002006 | DCP28-1020-B | 3D 주철 용접정반 | 2000×1000×200 | 흑착색 |
| 111002007 | DCP28-1030-B | 3D 주철 용접정반 | 3000×1000×200 | 흑착색 |
| 111002008 | DCP28-1212-B | 3D 주철 용접정반 | 1200×1200×200 | 흑착색 |
| 111002009 | DCP28-1215-B | 3D 주철 용접정반 | 1500×1200×200 | 흑착색 |
| 111002010 | DCP28-1220-B | 3D 주철 용접정반 | 2000×1200×200 | 흑착색 |
| 111002011 | DCP28-1224-B | 3D 주철 용접정반 | 2400×1200×200 | 흑착색 |
| 111002012 | DCP28-1515-B | 3D 주철 용접정반 | 1500×1500×200 | 흑착색 |
| 111002013 | DCP28-1520-B | 3D 주철 용접정반 | 2000×1500×200 | 흑착색 |
| 111002014 | DCP28-1525-B | 3D 주철 용접정반 | 2500×1500×200 | 흑착색 |
| 111002015 | DCP28-1530-B | 3D 주철 용접정반 | 3000×1500×200 | 흑착색 |
| 111002016 | DCP28-2020-B | 3D 주철 용접정반 | 2000×2000×200 | 흑착색 |
| 111002017 | DCP28-2025-B | 3D 주철 용접정반 | 2500×2000×200 | 흑착색 |
| 111002018 | DCP28-2030-B | 3D 주철 용접정반 | 3000×2000×200 | 흑착색 |
| 111002019 | DCP28-2040-B | 3D 주철 용접정반 | 4000×2000×200 | 흑착색 |

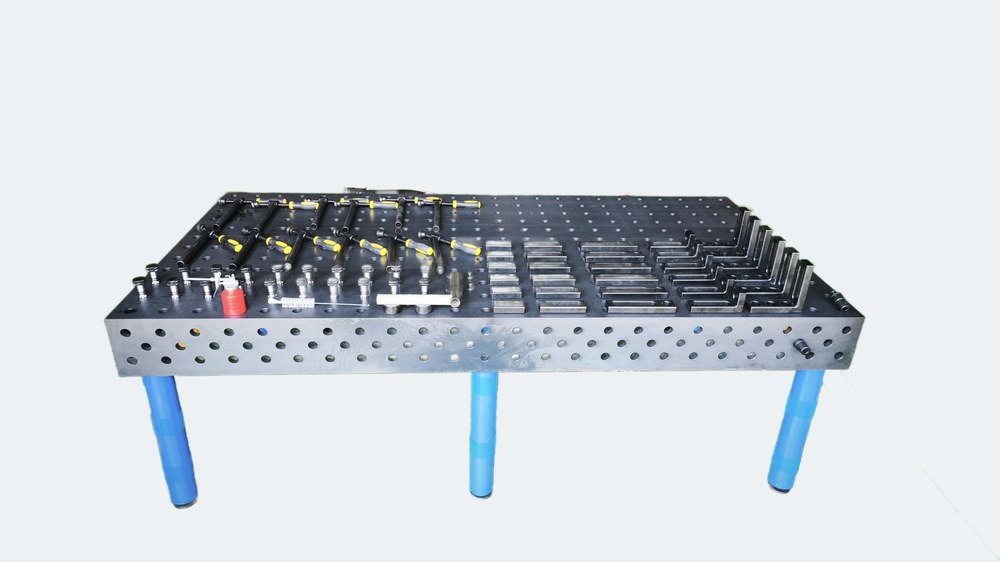

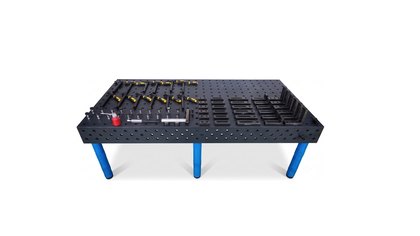

① 정반 본체 · 질화 (DCP28-□□□-N)19규격 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|
 | 111003001 | DCP28-810-N | 3D 주철 용접정반 | 1000×800×200 | 질화 |
| 111003002 | DCP28-812-N | 3D 주철 용접정반 | 1200×800×200 | 질화 |
| 111003003 | DCP28-1010-N | 3D 주철 용접정반 | 1000×1000×200 | 질화 |
| 111003004 | DCP28-1012-N | 3D 주철 용접정반 | 1200×1000×200 | 질화 |
| 111003005 | DCP28-1015-N | 3D 주철 용접정반 | 1500×1000×200 | 질화 |
| 111003006 | DCP28-1020-N | 3D 주철 용접정반 | 2000×1000×200 | 질화 |
| 111003007 | DCP28-1030-N | 3D 주철 용접정반 | 3000×1000×200 | 질화 |
| 111003008 | DCP28-1212-N | 3D 주철 용접정반 | 1200×1200×200 | 질화 |
| 111003009 | DCP28-1215-N | 3D 주철 용접정반 | 1500×1200×200 | 질화 |
| 111003010 | DCP28-1220-N | 3D 주철 용접정반 | 2000×1200×200 | 질화 |
| 111003011 | DCP28-1224-N | 3D 주철 용접정반 | 2400×1200×200 | 질화 |
| 111003012 | DCP28-1515-N | 3D 주철 용접정반 | 1500×1500×200 | 질화 |
| 111003013 | DCP28-1520-N | 3D 주철 용접정반 | 2000×1500×200 | 질화 |
| 111003014 | DCP28-1525-N | 3D 주철 용접정반 | 2500×1500×200 | 질화 |
| 111003015 | DCP28-1530-N | 3D 주철 용접정반 | 3000×1500×200 | 질화 |
| 111003016 | DCP28-2020-N | 3D 주철 용접정반 | 2000×2000×200 | 질화 |
| 111003017 | DCP28-2025-N | 3D 주철 용접정반 | 2500×2000×200 | 질화 |
| 111003018 | DCP28-2030-N | 3D 주철 용접정반 | 3000×2000×200 | 질화 |
| 111003019 | DCP28-2040-N | 3D 주철 용접정반 | 4000×2000×200 | 질화 |

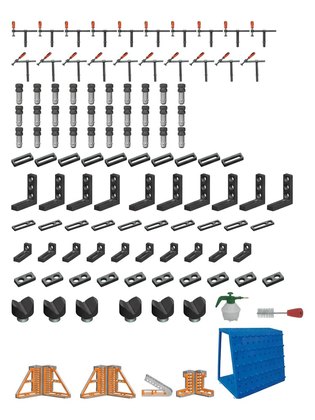

② D28 악세사리 세트 SET1~SET55세트 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

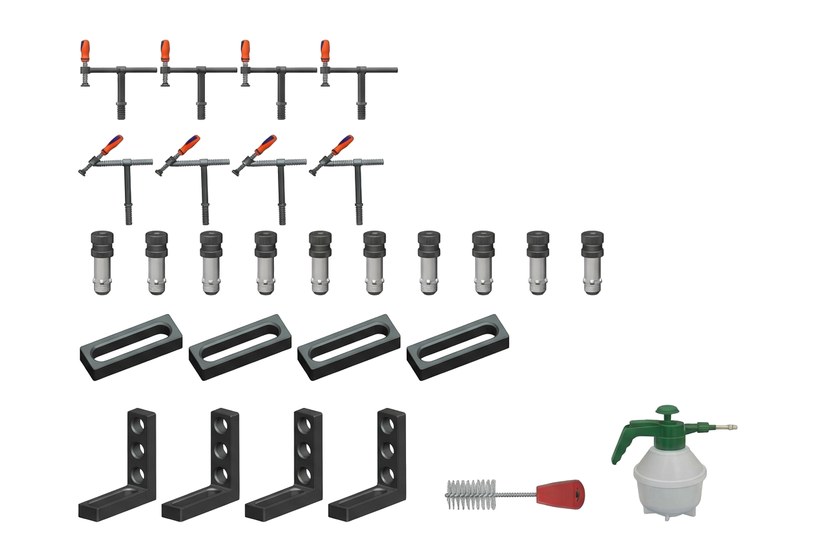

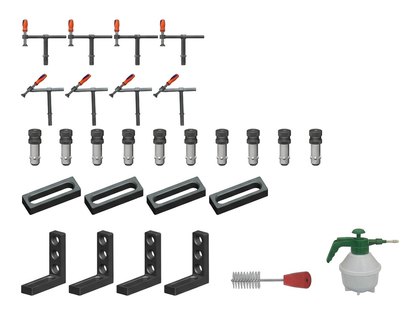

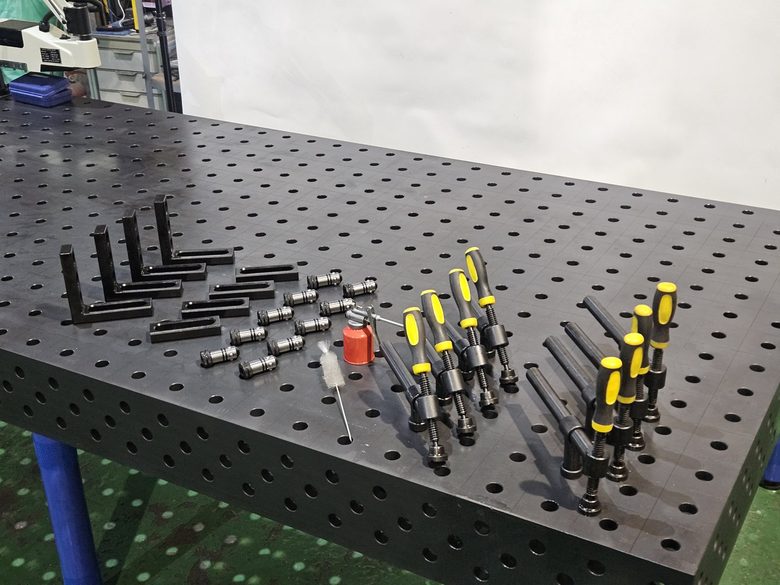

 | 111010001 | D28-ACC-SET1 | D28 악세사리 세트 SET1 | 7종 · 총 28점 | — |

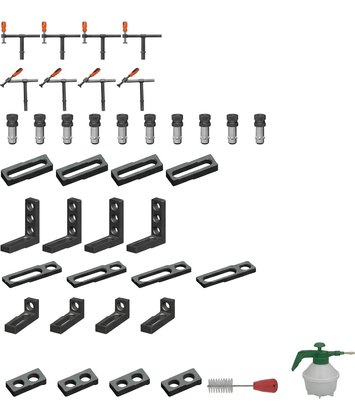

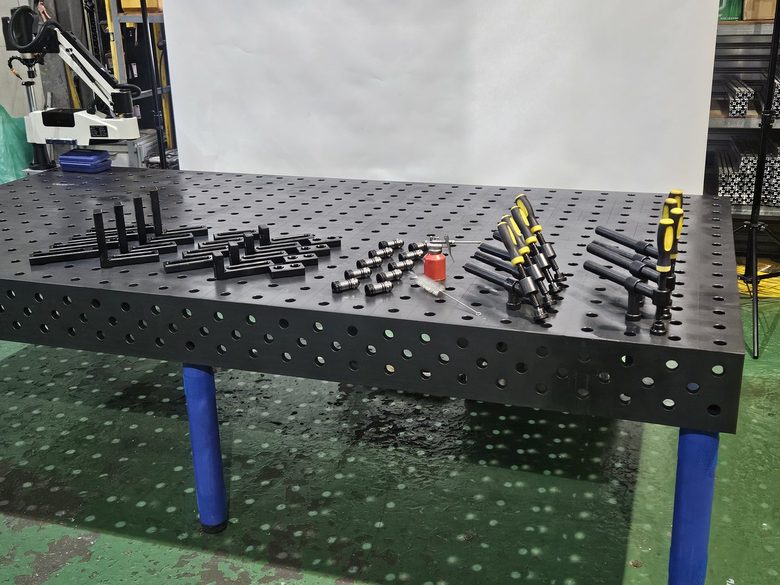

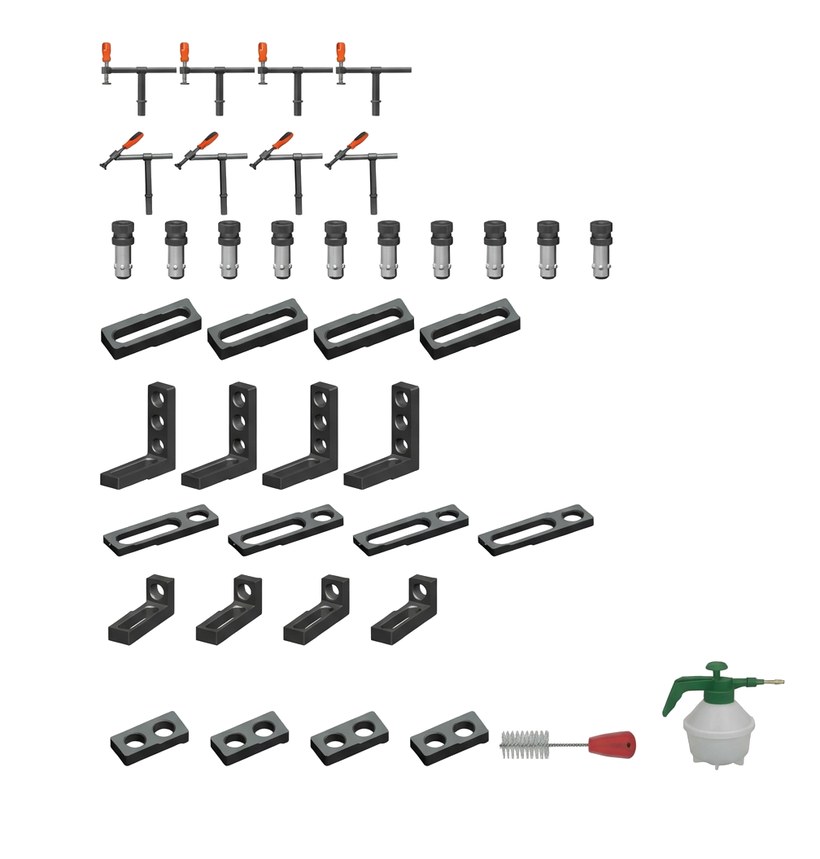

 | 111010002 | D28-ACC-SET2 | D28 악세사리 세트 SET2 | 10종 · 총 40점 | — |

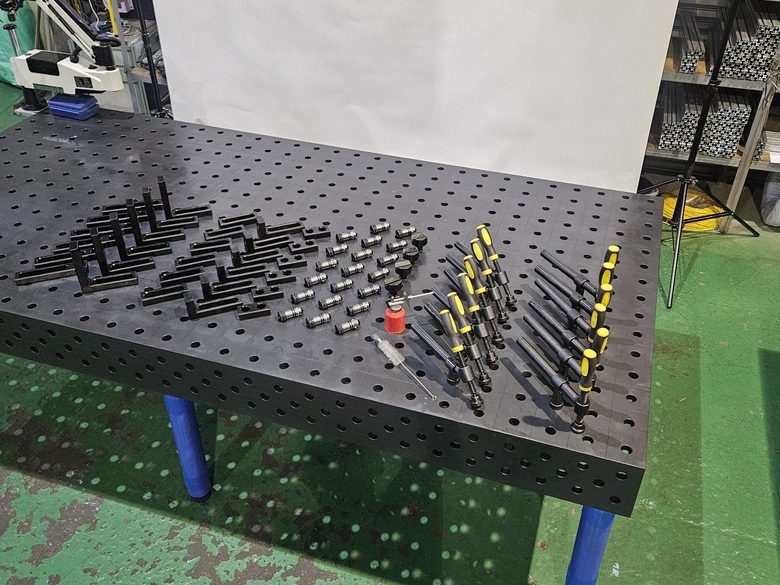

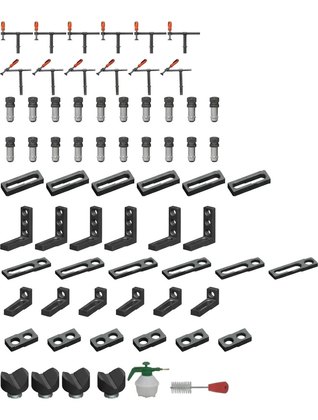

 | 111010003 | D28-ACC-SET3 | D28 악세사리 세트 SET3 | 11종 · 총 68점 | — |

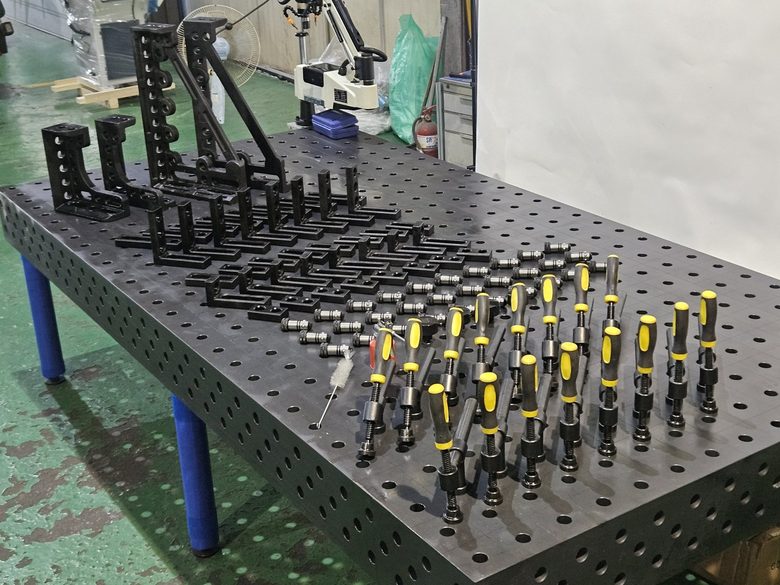

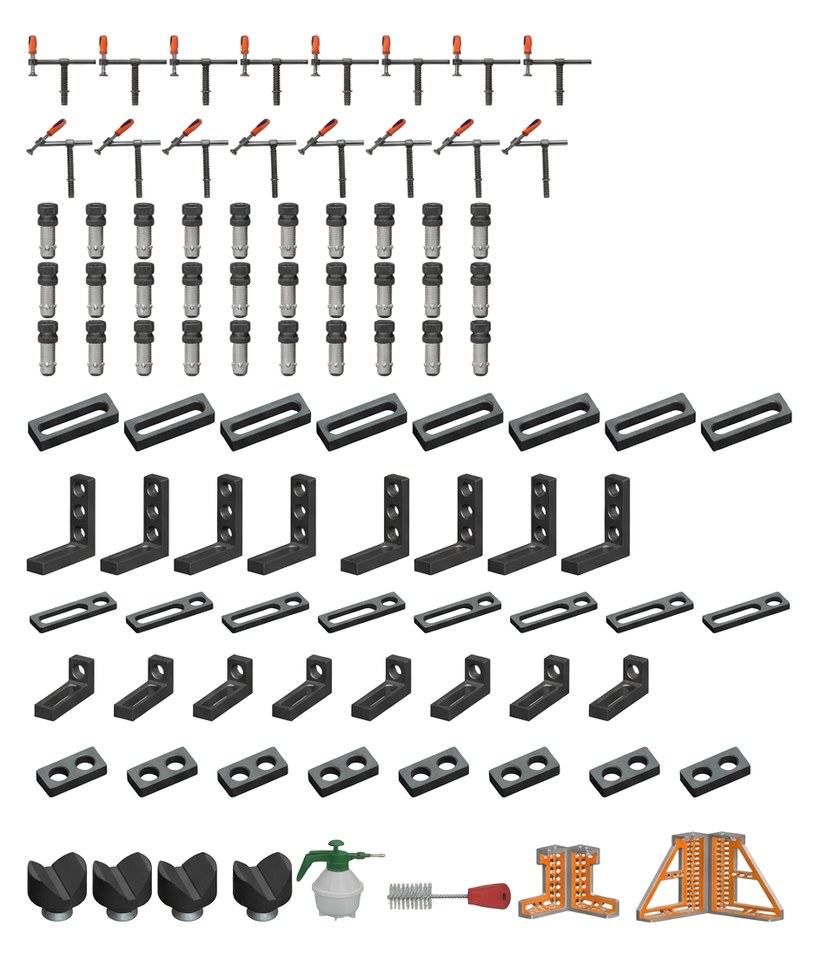

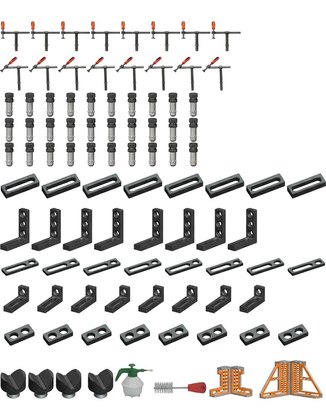

 | 111010004 | D28-ACC-SET4 | D28 악세사리 세트 SET4 | 13종 · 총 96점 | — |

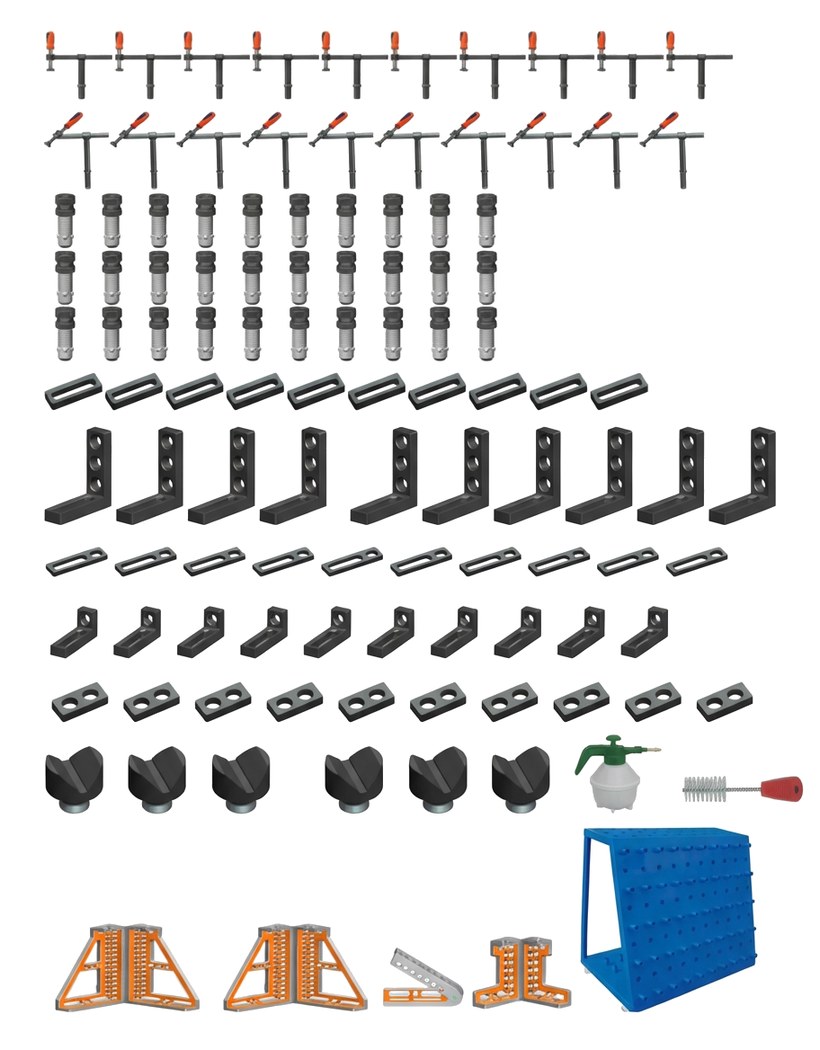

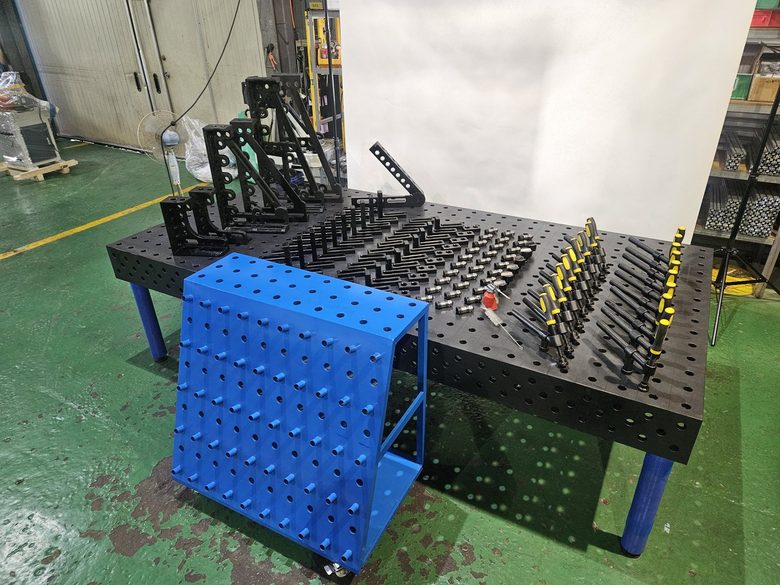

 | 111010005 | D28-ACC-SET5 | D28 악세사리 세트 SET5 | 16종 · 총 116점 | — |

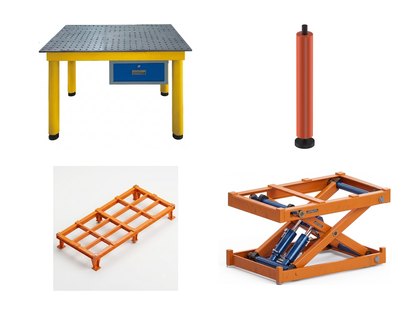

③ 단품 001 — 다이 부품26품목 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

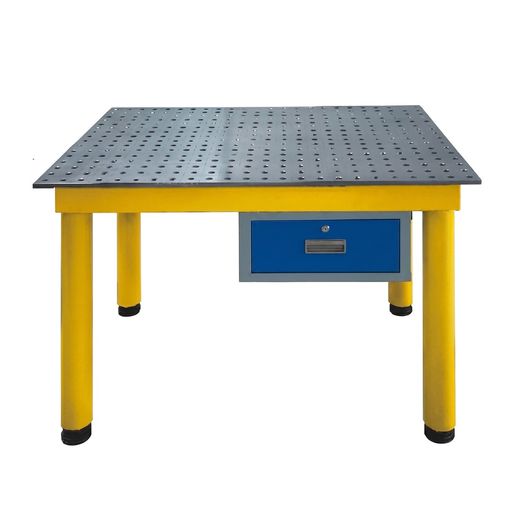

 | 111020001056 | WTM2813001 | 용접 패드 | 1000x800x700 | — |
| 111020001057 | WTM2813002 | 용접 패드 | 1200x800x700 | — |
| 111020001058 | WTM2813003 | 용접 패드 | 1500x1000x700 | — |
| 111020001059 | WTM2813004 | 용접 패드 | 2000x1000x700 | — |

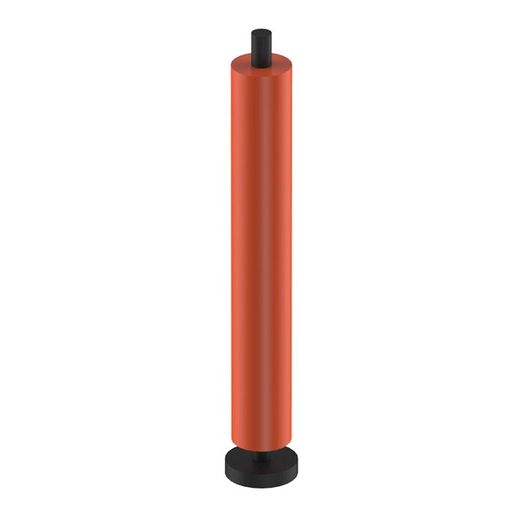

 | 111020001060 | WTM2871001 | 표준 지지대 | Φ89x200 | — |
| 111020001061 | WTM2871002 | 표준 지지대 | Φ89x350 | — |
| 111020001062 | WTM2871003 | 표준 지지대 | Φ89x450 | — |
| 111020001063 | WTM2871004 | 표준 지지대 | Φ89x620 | — |

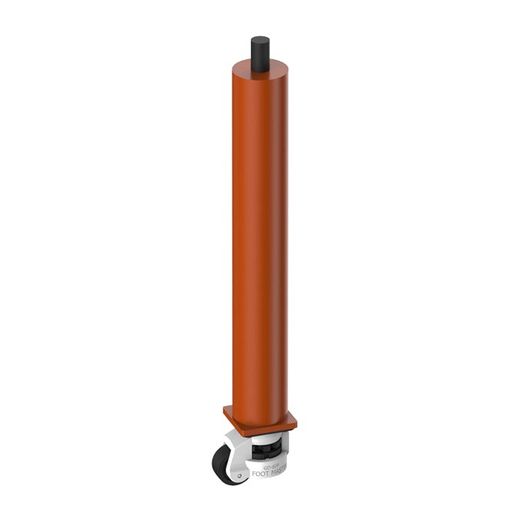

 | 111020001064 | WTM2871101 | 회전형 바퀴 지지대 | Φ89x200 | — |
| 111020001065 | WTM2871102 | 회전형 바퀴 지지대 | Φ89x350 | — |
| 111020001066 | WTM2871103 | 회전형 바퀴 지지대 | Φ89x450 | — |
| 111020001067 | WTM2871104 | 회전형 바퀴 지지대 | Φ89x620 | — |

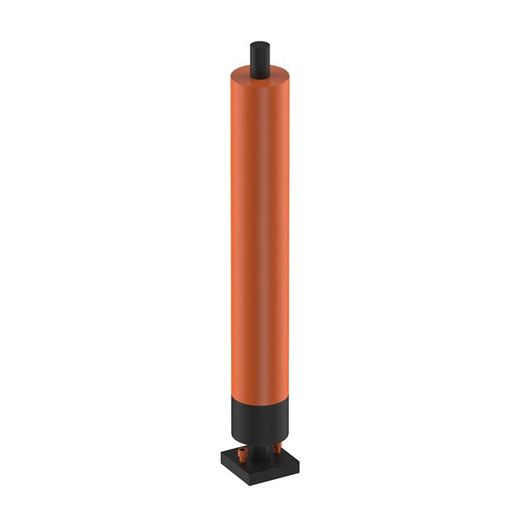

 | 111020001068 | WTM2871201 | 고정식 지지대(앙카형) | Φ89x200 | — |
| 111020001069 | WTM2871202 | 고정식 지지대(앙카형) | Φ89x350 | — |
| 111020001070 | WTM2871203 | 고정식 지지대(앙카형) | Φ89x450 | — |
| 111020001071 | WTM2871204 | 고정식 지지대(앙카형) | Φ89x620 | — |

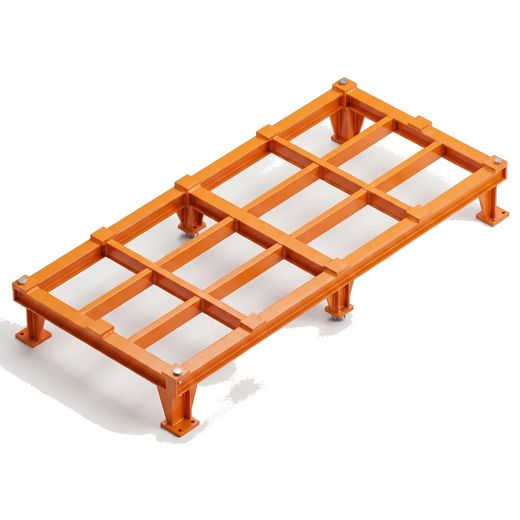

 | 111020001074 | WTM2871301 | 기본 프레임 | 1000x1000x400 | — |
| 111020001075 | WTM2871302 | 기본 프레임 | 1200x1200x400 | — |
| 111020001076 | WTM2871303 | 기본 프레임 | 1500x1000x400 | — |
| 111020001077 | WTM2871304 | 기본 프레임 | 1500x1500x400 | — |
| 111020001078 | WTM2871305 | 기본 프레임 | 2000x1000x400 | — |
| 111020001079 | WTM2871306 | 기본 프레임 | 2400x1200x400 | — |
| 111020001080 | WTM2871307 | 기본 프레임 | 3000x1500x400 | — |
| 111020001081 | WTM2871308 | 기본 프레임 | 4000x2000x400 | — |

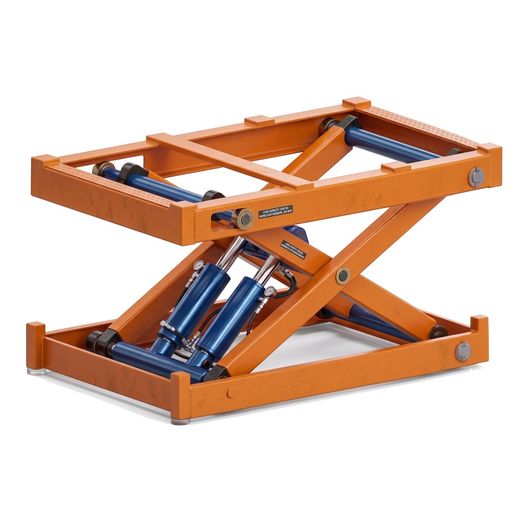

 | 111020001082 | WTM2871401 | 유압 리프트 | 2000x1000 | — |
| 111020001083 | WTM2871402 | 유압 리프트 | 2400x1200 | — |

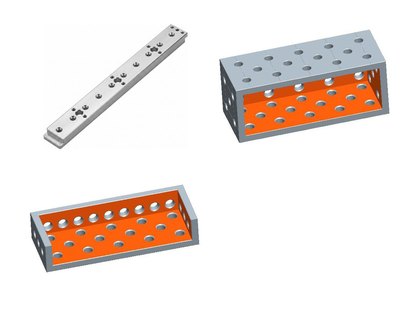

③ 단품 002 — 다이 확장 부품23품목 · 상세 보기 →
까치발 브라켓 · 3종

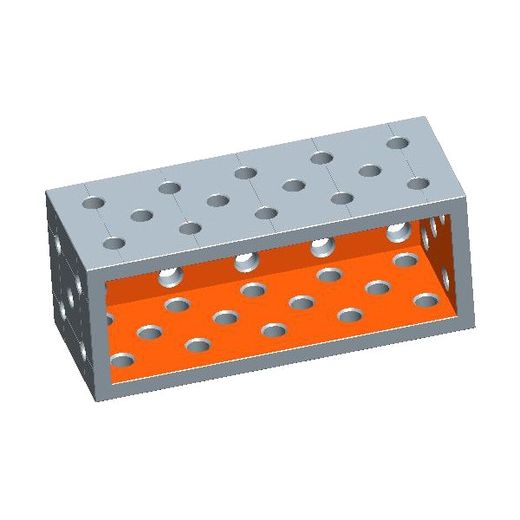

U-스페이스 블럭 (주조) 500~1200 · 3종
U-스페이스 블럭 (주조) 1500~4000 · 8종

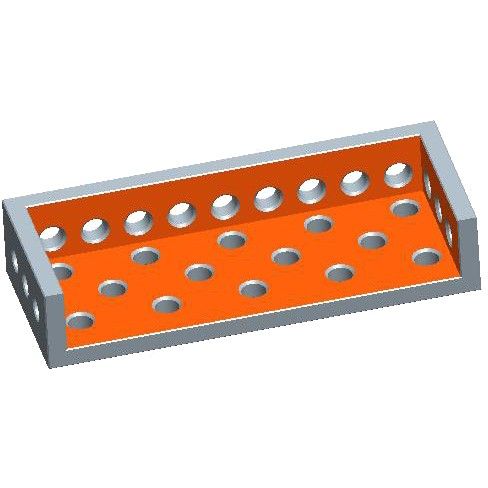

L-스페이스 블럭 (주조) (1/2) · 3종
L-스페이스 블럭 (주조) (2/2) · 6종
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

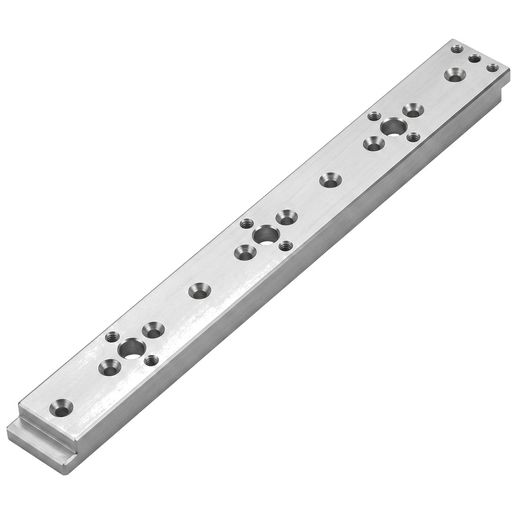

 | 111020002084 | WTM2871501 | 까치발 블라켓 | 1000x150x50 | — |
| 111020002085 | WTM2871502 | 까치발 블라켓 | 2000x150x50 | — |
| 111020002086 | WTM2871503 | 까치발 블라켓 | 3000x150x50 | — |
 | 111020002097 | WTM2820101 | U-스페이스 블록 주조 | 500x200x200 | — |
 | 111020002098 | WTM2820102 | U-스페이스 블록 주조 | 1000x200x200 | — |
| 111020002099 | WTM2820103 | U-스페이스 블록 주조 | 1200x200x200 | — |
 | 111020002100 | WTM2820104 | U-스페이스 블록 주조 | 1500x200x200 | — |
 | 111020002101 | WTM2820105 | U-스페이스 블록 주조 | 2000x200x200 | — |
 | 111020002102 | WTM2820106 | U-스페이스 블록 주조 | 2400x200x200 | — |
 | 111020002103 | WTM2820107 | U-스페이스 블록 주조 | 3000x200x200 | — |
 | 111020002104 | WTM2820108 | U-스페이스 블록 주조 | 4000x200x200 | — |
 | 111020002105 | WTM2820109 | U-스페이스 블록 주조 | 1200x400x200 | — |
 | 111020002106 | WTM2820110 | U-스페이스 블록 주조 | 2400x400x200 | — |
 | 111020002107 | WTM2820111 | U-스페이스 블록 주조 | 2400x600x200 | — |
 | 111020002108 | WTM2821001 | L-스페이스 블록 주조 | 500x200x100 | — |
 | 111020002109 | WTM2821002 | L-스페이스 블록 주조 | 1000x200x100 | — |
 | 111020002110 | WTM2821003 | L-스페이스 블록 주조 | 1200x200x100 | — |
 | 111020002111 | WTM2821004 | L-스페이스 블록 주조 | 1500x200x100 | — |
 | 111020002112 | WTM2821005 | L-스페이스 블록 주조 | 2000x200x100 | — |
| 111020002113 | WTM2821011 | L-스페이스 블록 주조 | 500x200x100 | — |
| 111020002114 | WTM2821012 | L-스페이스 블록 주조 | 1000x200x100 | — |
 | 111020002115 | WTM2821013 | L-스페이스 블록 주조 | 1200x200x100 | — |
 | 111020002116 | WTM2821014 | L-스페이스 블록 주조 | 1500x200x100 | — |

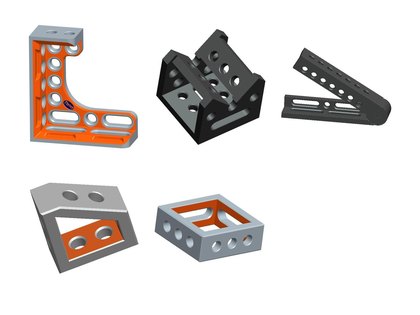

③ 단품 003 — 용접 앵글 & 블럭16품목 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

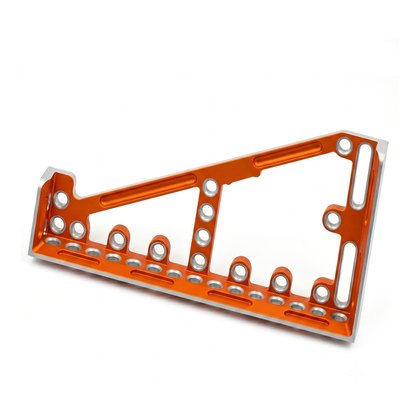

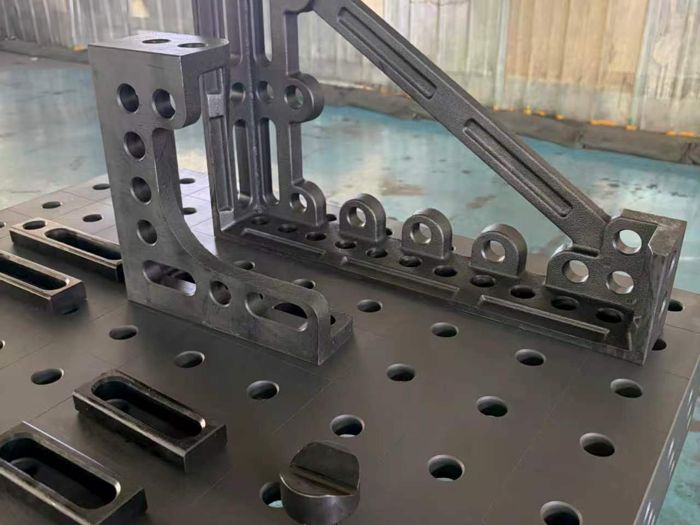

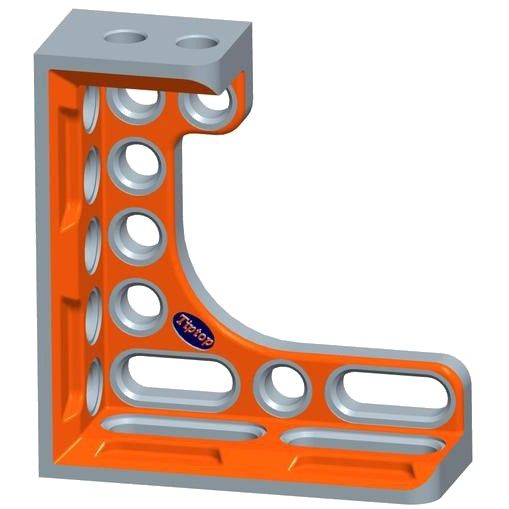

 | 111020003117 | WTM2822101 | 지지용 앵글 좌측 | 300x275x100(L) | — |

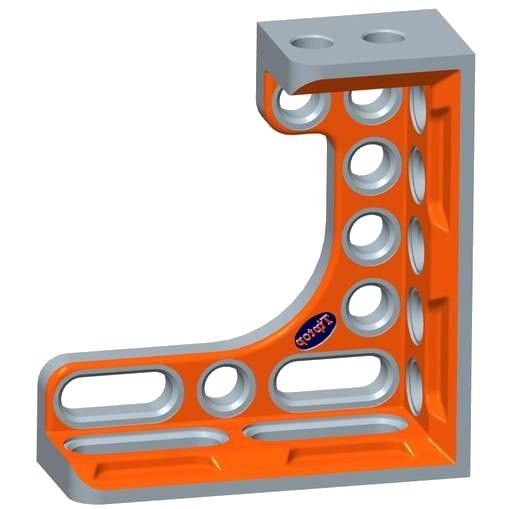

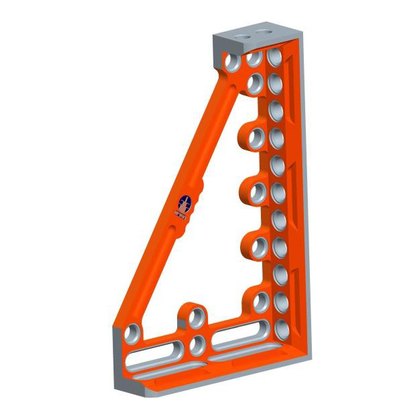

 | 111020003118 | WTM2822102 | 지지용 앵글 우측 | 300x275x100(R) | — |
 | 111020003119 | WTM2822103 | 지지용 앵글 좌측 | 600x375x100(L) | — |
 | 111020003120 | WTM2822104 | 지지용 앵글 우측 | 600x375x100(R) | — |
 | 111020003121 | WTM2822105 | 지지용 앵글 좌측 | 800x375x100(L) | — |
 | 111020003122 | WTM2822106 | 지지용 앵글 우측 | 800x375x100(R) | — |

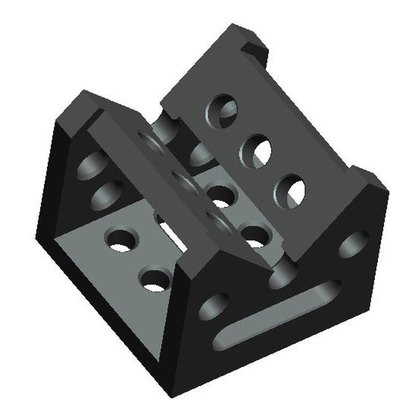

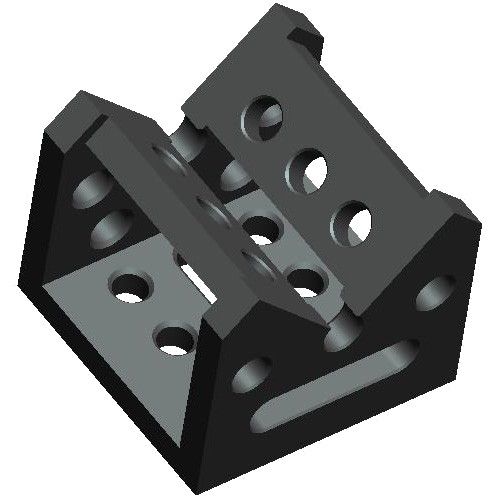

 | 111020003123 | WTM2823001 | 각도 지지 블록 | 200x200x175 | — |

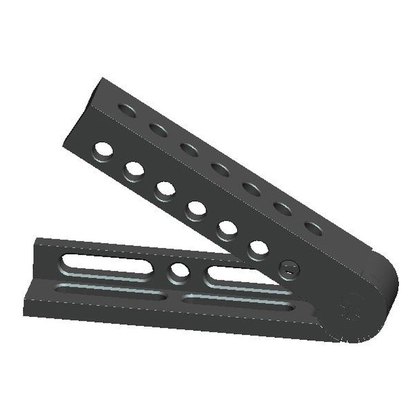

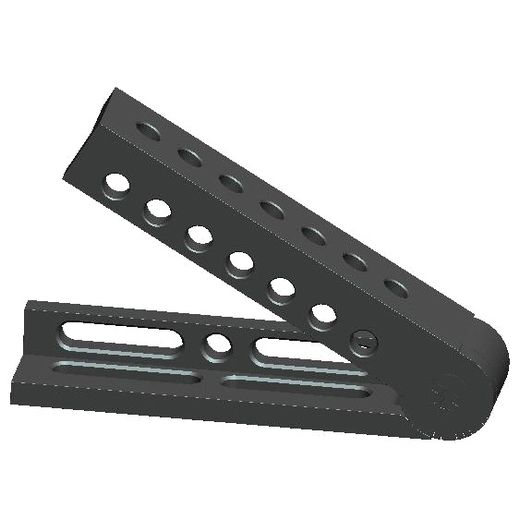

 | 111020003124 | WTM2870001 | 각도 조절기 | 500x100x100 | — |

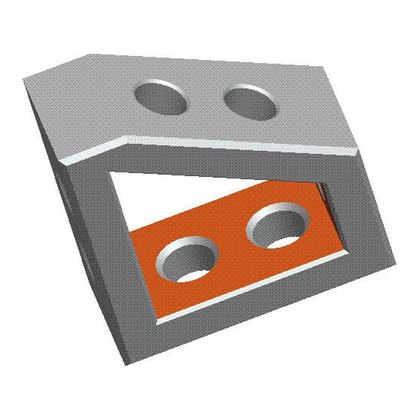

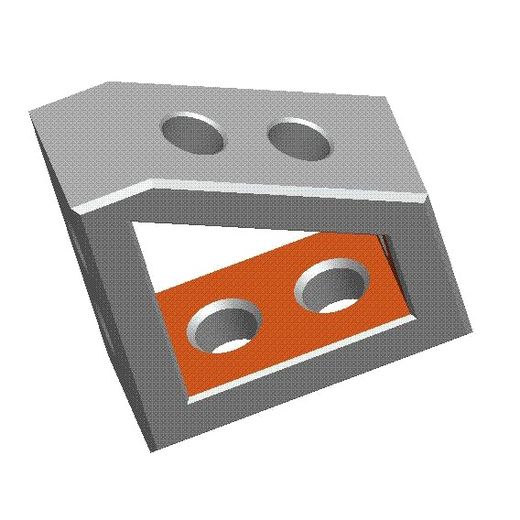

 | 111020003125 | WTM2824001 | 30도 지지 블록 | 150x150x75x30° | — |
| 111020003126 | WTM2824002 | 45도 지지 블록 | 150x150x75x45° | — |

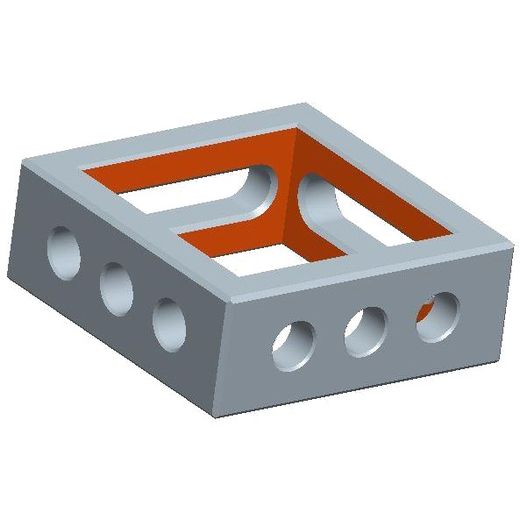

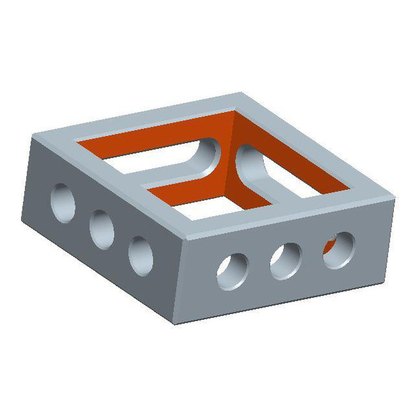

 | 111020003127 | WTM2825001 | 프레임형 콘솔 | 200x200x75 | — |
 | 111020003128 | WTM2825002 | 프레임형 콘솔 | 200x150x75 | — |
 | 111020003129 | WTM2825003 | 프레임형 콘솔 | 200x100x75 | — |
 | 111020003130 | WTM2825004 | 프레임형 콘솔 | 200x200x100 | — |
 | 111020003131 | WTM2825005 | 프레임형 콘솔 | 200x150x100 | — |
 | 111020003132 | WTM2825006 | 프레임형 콘솔 | 200x100x100 | — |

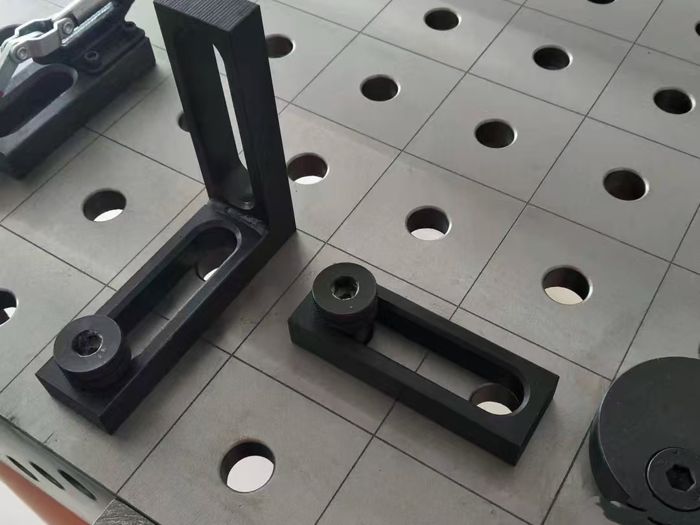

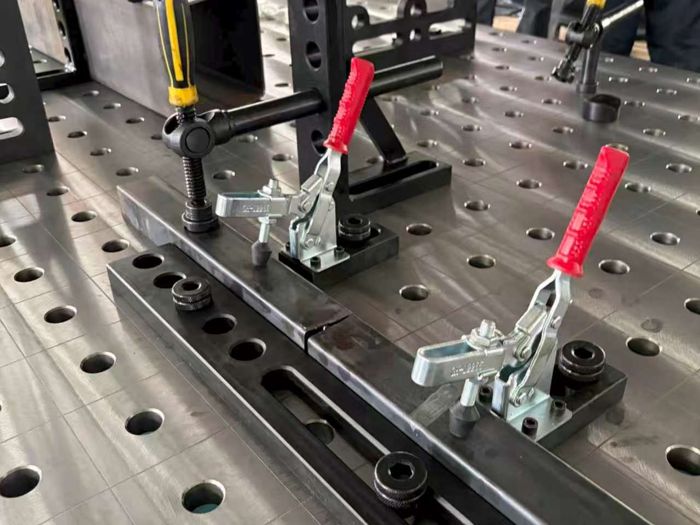

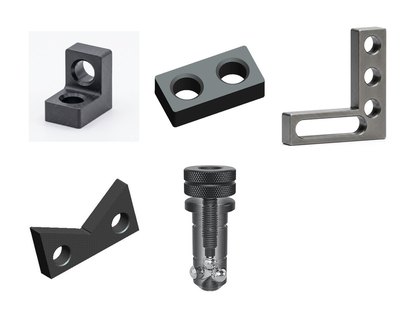

③ 단품 004 — 클램프 고정 앵글27품목 · 상세 보기 →
위치 고정 클램프 · 6종

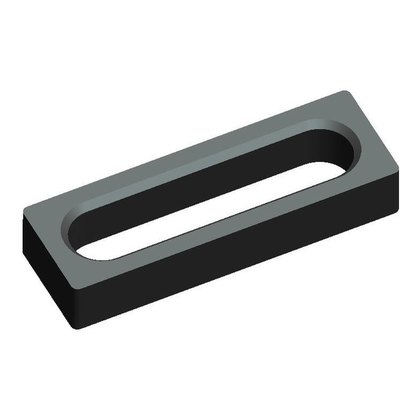

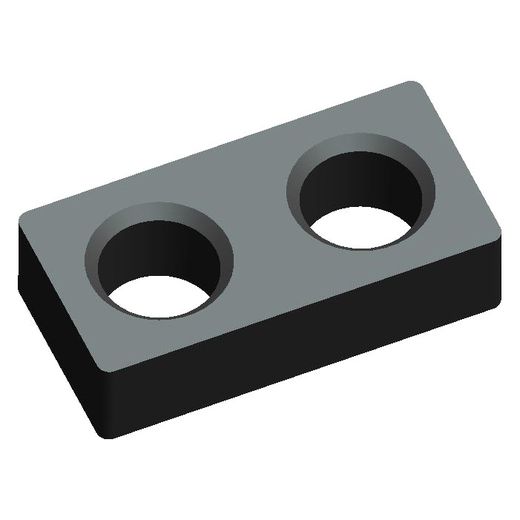

레벨링자 100~150 · 2종

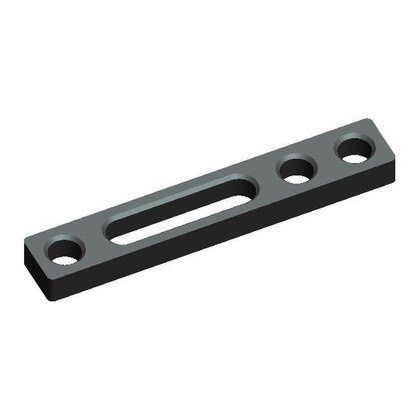

레벨링자 225~300 · 2종

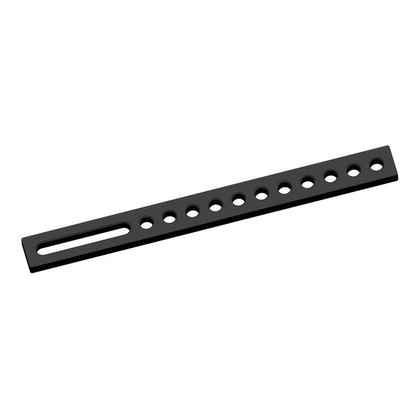

레벨링자 500~1000 · 3종
평면 직각 고정자 175~325 · 3종
평면 직각 고정자 500 · 1종
T형 평면 고정자 · 2종

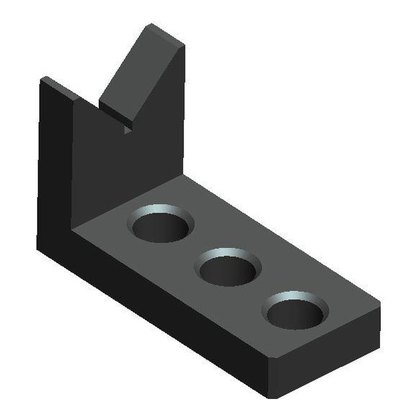

V형 위치 고정 앵글 150·175 · 4종

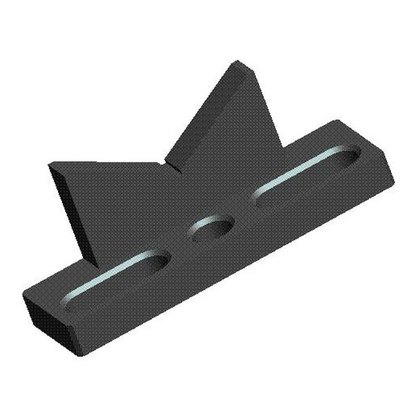

V형 위치 고정 앵글 250 · 3종

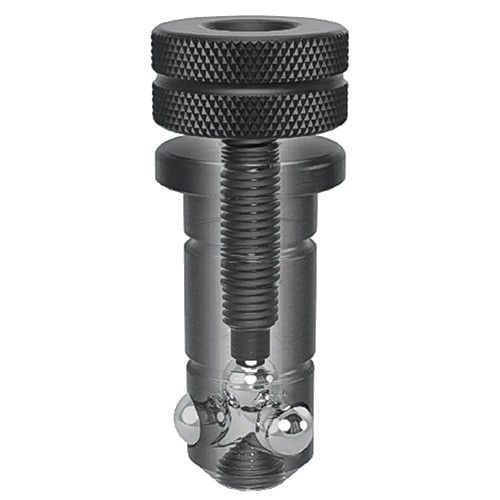

D28 위치고정 핀 · 1종
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

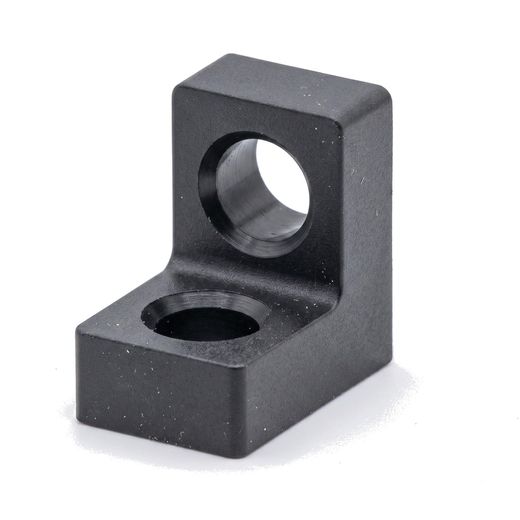

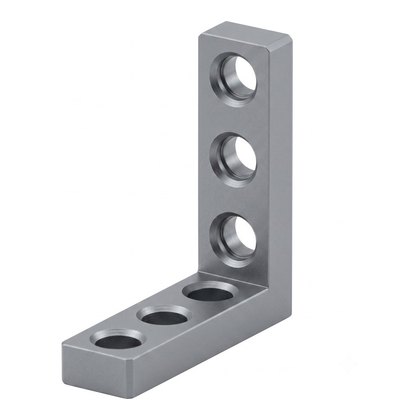

 | 111020004133 | WTM2830001 | 위치 고정 클램프 | 75x50x75 | — |
 | 111020004134 | WTM2830002 | 위치 고정 클램프 | 175x50x75 | — |
 | 111020004135 | WTM2830003 | 위치 고정 클램프 | 175x50x175（孔/孔） | — |
 | 111020004136 | WTM2830004 | 위치 고정 클램프 | 175x50x175（槽/槽） | — |
 | 111020004137 | WTM2830005 | 위치 고정 클램프 | 175x50x175（孔/槽） | — |
 | 111020004138 | WTM2830006 | 위치 고정 클램프 | 275x50x175 | — |
 | 111020004139 | WTM2831001 | 위치 고정 수평 막대자 | 100x50x25 | — |
 | 111020004140 | WTM2831002 | 위치 고정 수평 막대자 | 150x50x25 | — |
 | 111020004141 | WTM2831003 | 위치 고정 수평 막대자 | 225x50x25 | — |
 | 111020004142 | WTM2831004 | 위치 고정 수평 막대자 | 300x50x25 | — |
 | 111020004143 | WTM2831005 | 위치 고정 수평 막대자 | 500x75x25 | — |
 | 111020004144 | WTM2831006 | 위치 고정 수평 막대자 | 800x75x25 | — |
 | 111020004145 | WTM2831007 | 위치 고정 수평 막대자 | 1000x100x25 | — |

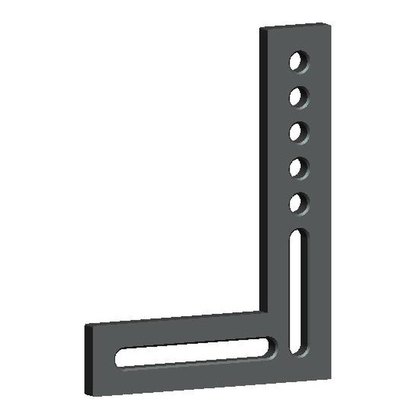

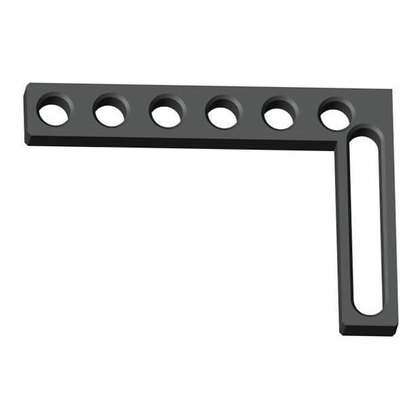

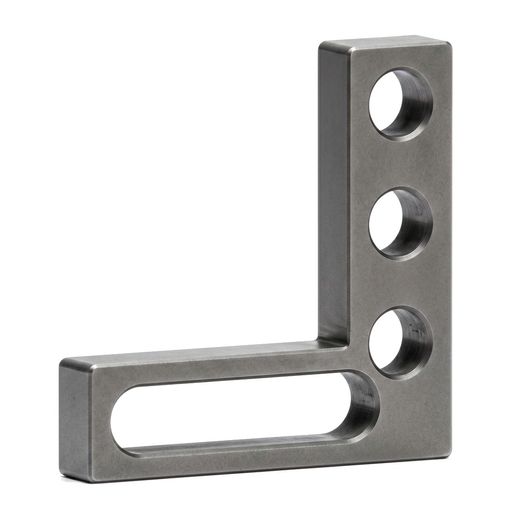

 | 111020004146 | WTM2832001 | 평면 직각 고정자 | 175x175x25 | — |
 | 111020004147 | WTM2832002 | 평면 직각 고정자 | 275x225x25 | — |
| 111020004148 | WTM2832003 | 평면 직각 고정자 | 325x225x25 | — |
 | 111020004149 | WTM2832004 | 평면 직각 고정자 | 500x375x25 | — |

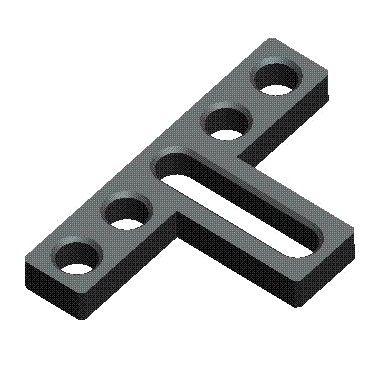

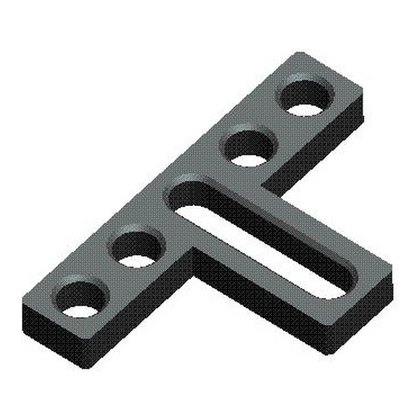

 | 111020004150 | WTM2833001 | T형 평면 고정자 | 250x150x25 | — |
| 111020004151 | WTM2833002 | T형 평면 고정자 | 250x200x25 | — |

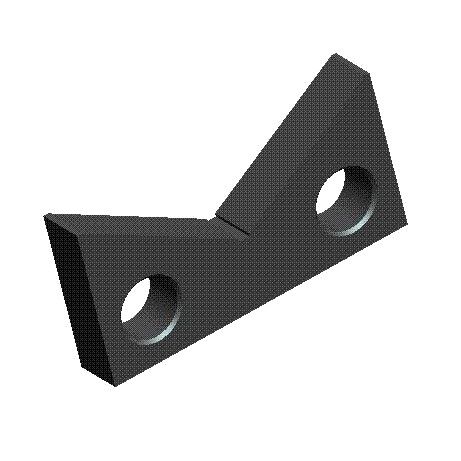

 | 111020004152 | WTM2835001 | V형 평면 120도 위치 고정 앵글 | 150x75x25x120° | — |
 | 111020004153 | WTM2835002 | V형 평면 120도 위치 고정 앵글 | 250x100x75x120° | — |
 | 111020004154 | WTM2835003 | V형 평면 90도 위치 고정 앵글 | 175x103x75x90° | — |
 | 111020004155 | WTM2835004 | V형 평면 90도 위치 고정 앵글 | 175x103x75x90° | — |
 | 111020004156 | WTM2835005 | V형 평면 120도 위치 고정 앵글 | 250x150x75x120° | — |
 | 111020004157 | WTM2835006 | V형 평면 120도 위치 고정 앵글 | 250x100x75x120° | — |
 | 111020004158 | WTM2835007 | V형 수직 90도 위치 고정 앵글 | 175x103x75x90° | — |

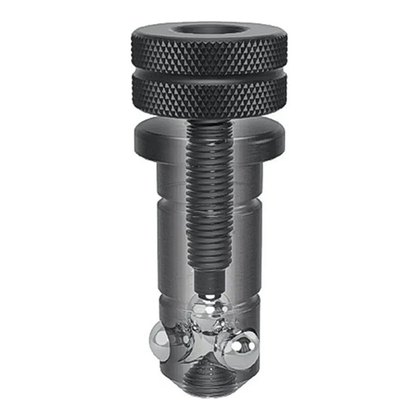

 | 111020004159 | WTM2835008 | D28 고정 핀 | Φ40xΦ28x80 | — |

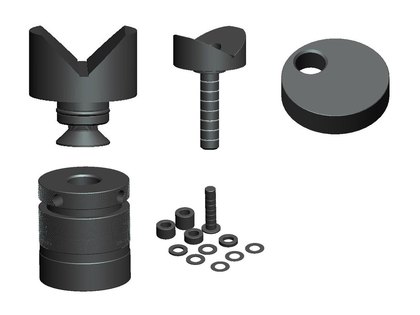

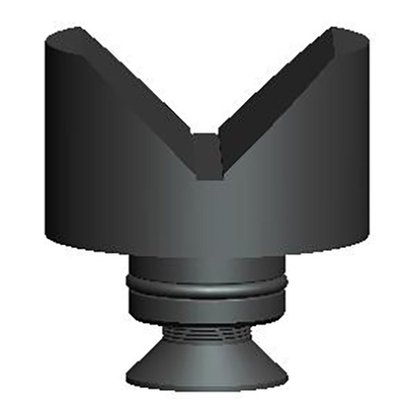

③ 단품 005 — V블럭 & 가스켓류17품목 · 상세 보기 →
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|

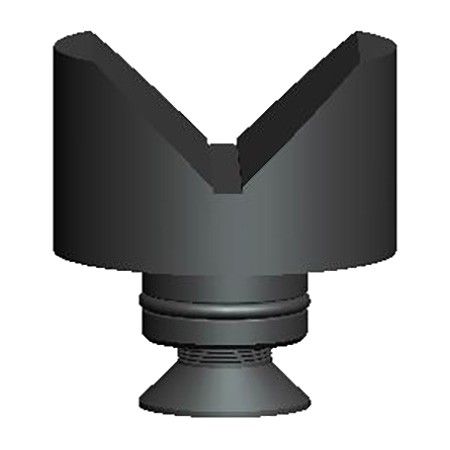

 | 111020005160 | WTM2833001 | V블럭 철 Φ58x90° | Φ58x50(H)-90° | 철 |
 | 111020005161 | WTM2833101 | V블럭 알루미늄 Φ58x90° | Φ58x50(H)-90° | 알루미늄 |
 | 111020005162 | WTM2833201 | V블럭 폴리아미드 Φ58x90° | Φ58x50(H)-90° | 폴리아미드 |
 | 111020005163 | WTM2833002 | V블럭 철 Φ58x120° | Φ58x50(H)-120° | 철 |
 | 111020005164 | WTM2833102 | V블럭 알루미늄 Φ58x120° | Φ58x50(H)-120° | 알루미늄 |
 | 111020005165 | WTM2833202 | V블럭 폴리아미드 Φ58x120° | Φ58x50(H)-120° | 폴리아미드 |
 | 111020005166 | WTM2833003 | V블럭 철 Φ58x140° | Φ58x50(H)-140° | 철 |
 | 111020005167 | WTM2833103 | V블럭 알루미늄 Φ58x140° | Φ58x50(H)-140° | 알루미늄 |
 | 111020005168 | WTM2833203 | V블럭 폴리아미드 Φ58x120° | Φ58x50(H)-140° | 폴리아미드 |

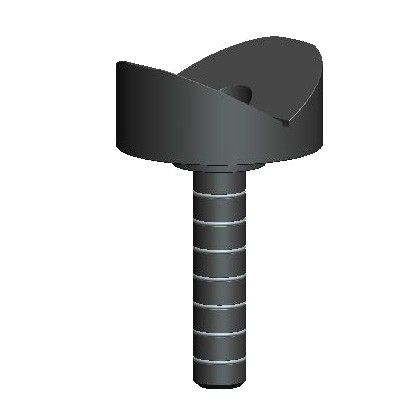

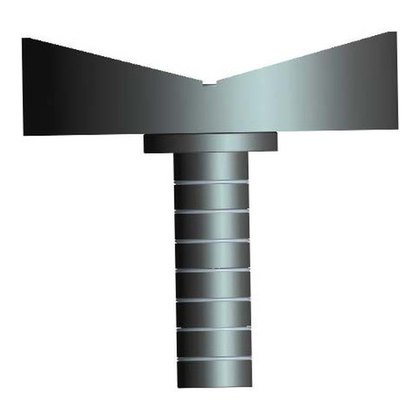

 | 111020005169 | WTM2833004 | 120도 위치 조정 V블럭 | Φ110x120(H)-120° | — |
 | 111020005170 | WTM2833005 | 140도 위치 조정 V블럭 | Φ140x120(H)-140° | — |

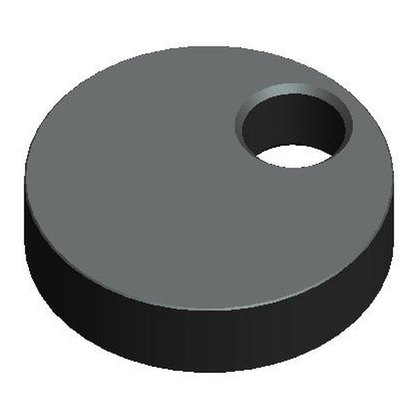

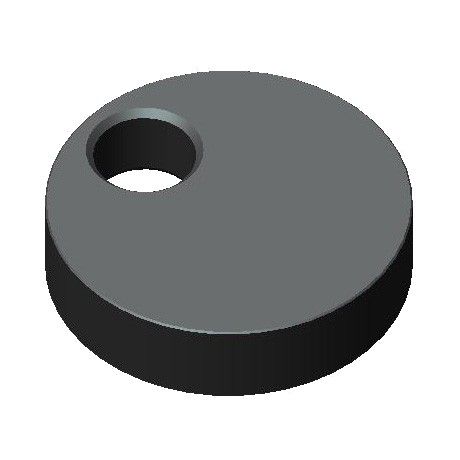

 | 111020005171 | WTM2834001 | 75파이 편심 위치 고정 디스크 | 50xΦ75x25 | — |
 | 111020005172 | WTM2834002 | 100파이 편심 위치 고정 디스크 | 75xΦ100x25 | — |

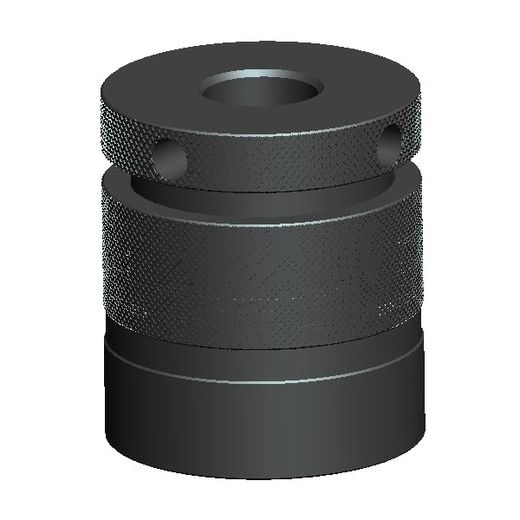

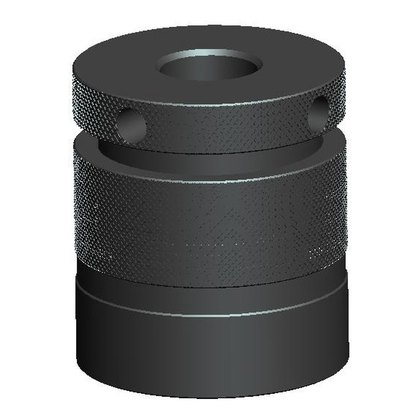

 | 111020005173 | WTM2840001 | 높이 조절 스페이서 | Φ80-75x100 | — |
 | 111020005174 | WTM2840101 | 원형 스페이스 가스켓 세트 | 10종 (0.5–40 mm) | — |

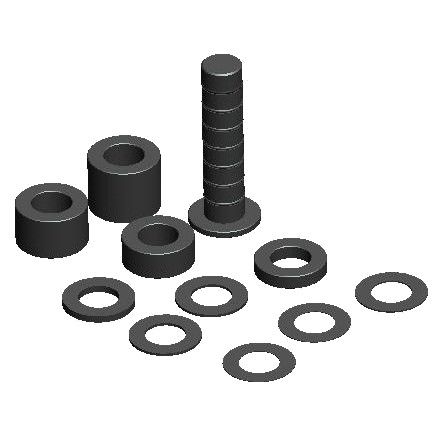

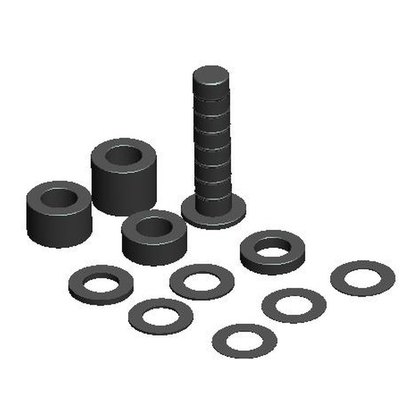

 | 111020005175 | WTM2840201 | 사각 조정 가스켓 세트 | 8종 (0.5–5 mm) | — |
 | 111020005176 | WTM2840301 | 직사각 조정 가스켓 세트 | 8종 (0.5–5 mm) | — |

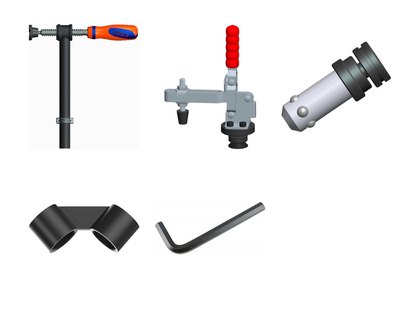

③ 단품 006 — 고정클램프 · 고정핀류38품목 · 상세 보기 →

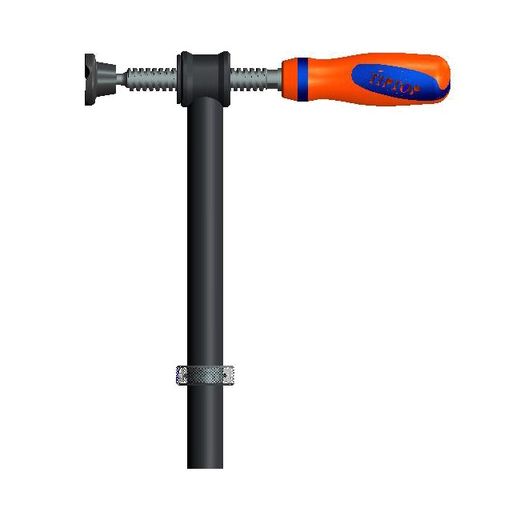

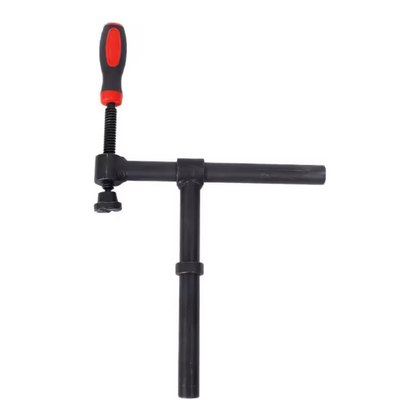

스크류 고정 클램프 · 5종

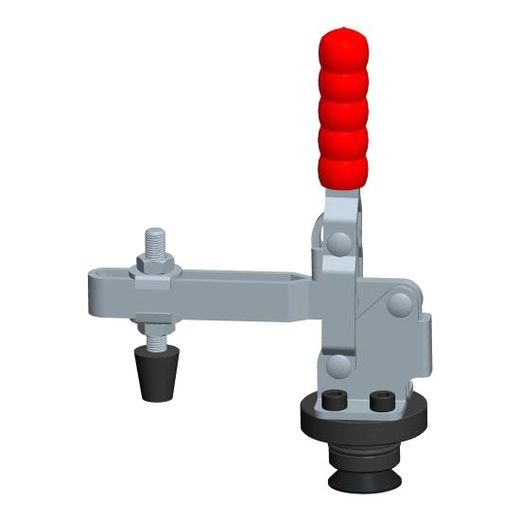

토클 클램프 · 7종

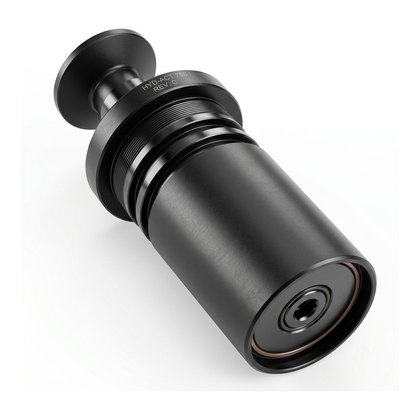

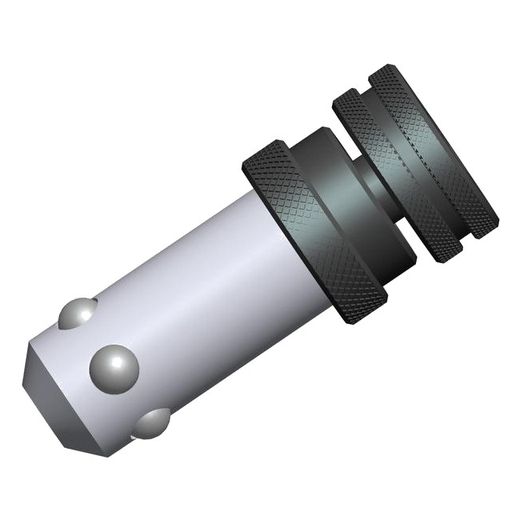

퀵 · 고정 핀 · 8종

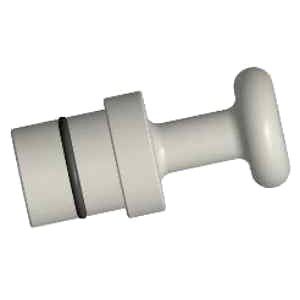

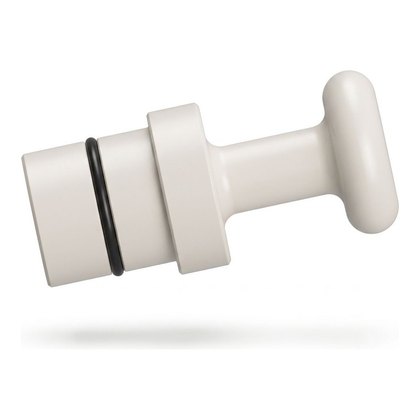

자석 핀 · 2종

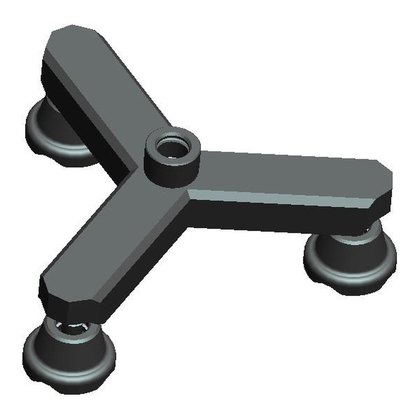

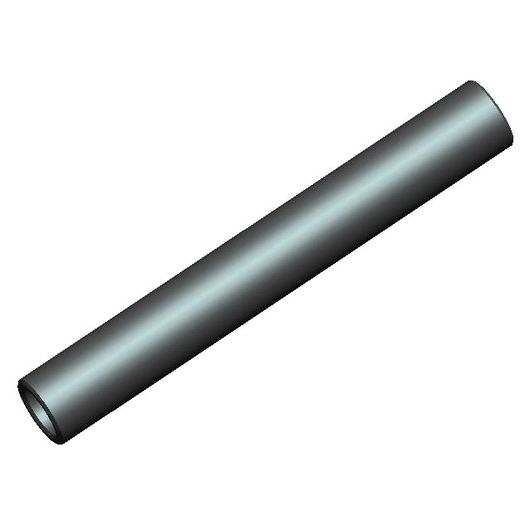

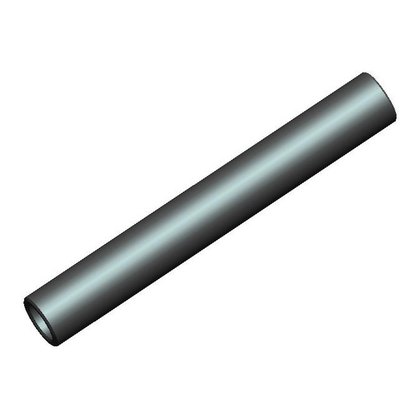

클립 튜브 300 · 600 · 2종
2 · 3포인트 클램프 다리 · 2종

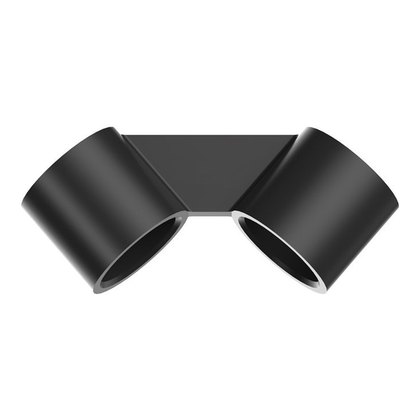

클램핑 앵글 슬리브 · 4종

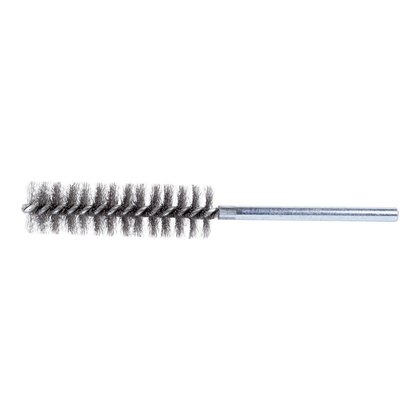

나일론 브러쉬 · 1종

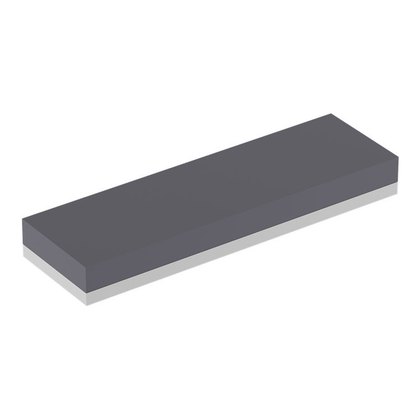

오일 스톤 · 분무기 · 2종
접지 커넥트 · 육각 렌치 · 자석 집게 · 3종
리프트 링 · 1종
악세사리 공구 거치대 · 1종
| 사진 | 품목번호 | 모델 코드 | 품명 | 규격 | 재질 |
|---|---|---|---|---|---|
 | 111020006177 | WTM2850001 | 180도 스크류 고정 클램프 | 300x300 | — |
 | 111020006178 | WTM2851001 | 90도 스크류 고정 클램프 | 300x150 | — |
 | 111020006179 | WTM2852001 | 45도 스크류 고정 클램프 | 300x300 | — |
 | 111020006180 | WTM2853001 | 상하 이동 스크류 고정 클램프 300X150 | 300x150 | — |
| 111020006181 | WTM2853002 | 상하 이동 스크류 고정 클램프 300X200 | 300x200 | — |
 | 111020006182 | WTM2854001 | 원형 수직 토클 클램프 | TT-12132 | — |
 | 111020006183 | WTM2854002 | 원형 전후진 토클 클램프 | TT-304-EM | — |
 | 111020006184 | WTM2854003 | 원형 수평 토클 클램프 | TT-203-FL | — |
 | 111020006185 | WTM2854101 | 사각 패널 부착형 수직 토클 클램프 | TT-12265 | — |
 | 111020006186 | WTM2854102 | 사각 패널 부착형 전후진 토클 클램프 | TT-304-EM | — |
 | 111020006187 | WTM2854103 | 사각 패널 부착형 수평 토클 클램프 | TT-200-WL | — |
 | 111020006188 | WTM2854104 | 토클 클램프 측면형 | TT-10247 | — |
 | 111020006189 | WTM2860001 | 50형 퀵 고정 핀 | Φ28X50 | — |
 | 111020006190 | WTM2860002 | 75형 퀵 고정 핀 | Φ28x75 | — |
 | 111020006191 | WTM2860103 | 50형 접시머리 퀵 고정 핀 | Φ28X50 | — |
 | 111020006192 | WTM2860201 | 50형 핸들 퀵 고정 핀 | Φ28X50 | — |
 | 111020006193 | WTM2861001 | 50형 접시머리 고정 핀 | Φ28x50 | — |
| 111020006194 | WTM2861002 | 75형 접시머리 고정 핀 | Φ28x75 | — |
 | 111020006195 | WTM2861101 | 50형 육각 소켓 연결 잠금 핀 | Φ28x50 | — |
 | 111020006196 | WTM2862001 | 25형 자석 핀 | Φ28x25 | — |
| 111020006197 | WTM2862002 | 50형 자석 핀 | Φ28x50 | — |
 | 111020006198 | WTM2861003 | 25형 가드 플레이트 잠금 핀 | Φ28x25 | — |
 | 111020006199 | WTM2880001 | 클립 튜브 300 | Φ28x300 | — |
| 111020006200 | WTM2880002 | 클립 튜브 600 | Φ28x600 | — |
 | 111020006201 | WTM2880101 | 2포인트 클램프 다리 | 170x35x20 | — |
 | 111020006202 | WTM2880201 | 3포인트 클램프 다리 | 170x35x20 | — |

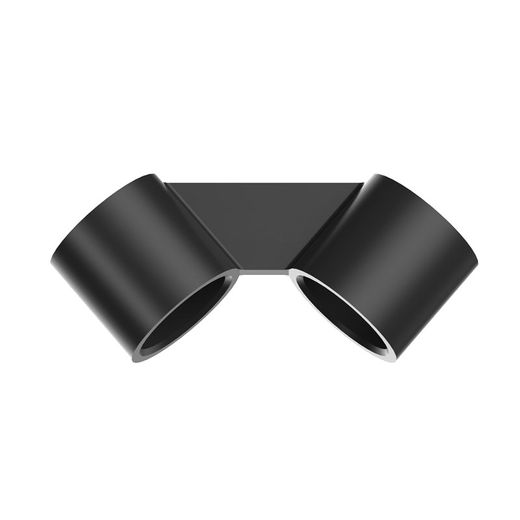

 | 111020006203 | WTM2880301 | 90도 클램핑 앵글 슬리브 | Φ28-90° | — |
 | 111020006204 | WTM2880302 | 45도 클램핑 앵글 슬리브 | Φ28-45° | — |
| 111020006205 | WTM2880303 | 평행 클래핑 각도 슬리브 | Φ28-180° | — |
 | 111020006206 | WTM2880304 | 수행 클래핑 각도 슬리브 | Φ28-90° | — |

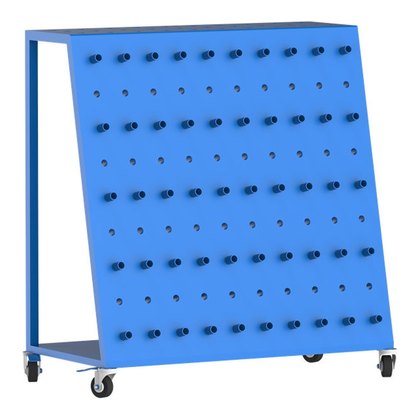

 | 111020006212 | WTM2881101 | 악세사리 공구 거치대 | 1000x600x1065 | — |

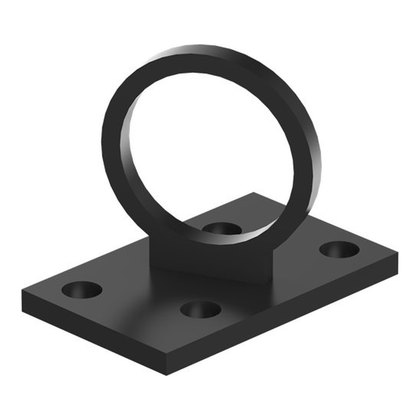

 | 111020006213 | WTM2881201 | 리프트 링 | Φ28 | — |
 | 111020006214 | WTM2881301 | 접지 커넥트 | Φ28 | — |
 | 111020006215 | WTM2890001 | 오일 스톤 | 200x50x30 | — |
 | 111020006216 | WTM2890101 | 오일러 분무기 | 1L | — |

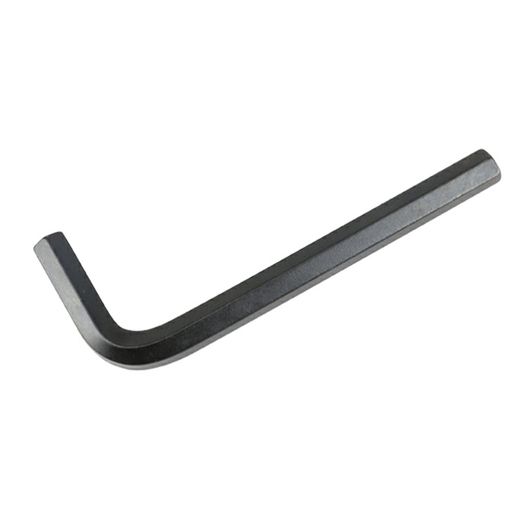

 | 111020006217 | WTM2890201 | 육각 렌치 세트 | 17#、14#、8#、3# | — |
 | 111020006218 | WTM2890301 | 나일론 브러쉬 | Φ30x80 | — |
 | 111020006219 | WTM2890401 | 자석 집게 | 200 | — |
· 품목번호는 사내 관리 코드입니다. · 규격 단위 mm · 정반 재질은 3D 주철(Cast Iron)이며 표면처리 2종 · 상판 두께 200mm · 전 제품 Φ28 표준 홀 호환. · 표면처리(흑착색/질화) 및 재질 옵션은 품목에 따라 다릅니다.
① WELDING TABLE
정반 본체 — 표면처리 2종 선택
진동 흡수·치수 안정성이 우수한 3D 주철(Cast Iron) 정반입니다. 방청 성능과 스패터가 붙는 정도가 다른 흑착색과 질화 두 가지 표면처리 중 선택하시고, 아래 규격 라인업에서 사이즈를 고르시면 됩니다.
BLACK OXIDE · 흑착색
흑착색 처리
흑색 산화피막으로 녹이 잘 슬지 않고 스패터도 잘 붙지 않습니다. 무광 흑색이라 용접선이 잘 보입니다.
모델 코드 DCP28-□□□-B
모델 코드 DCP28-□□□-B
NITRIDING · 질화
질화 처리
표면 경도·내마모성을 높인 질화 처리. 반복 클램핑·지그 작업이 많은 라인에 적합합니다.
모델 코드 DCP28-□□□-N
모델 코드 DCP28-□□□-N
아래 19종 규격은 구매 옵션에서 선택하실 수 있습니다. 전 규격 Φ28 홀 · 상판 두께 200mm 공통 · 표면처리 흑착색(-B) / 질화(-N) 선택.
| 1 | DCP28-810 | 1000×800×200 |
| 2 | DCP28-812 | 1200×800×200 |
| 3 | DCP28-1010 | 1000×1000×200 |
| 4 | DCP28-1012 | 1200×1000×200 |
| 5 | DCP28-1015 | 1500×1000×200 |
| 6 | DCP28-1020 | 2000×1000×200 |
| 7 | DCP28-1030 | 3000×1000×200 |
| 8 | DCP28-1212 | 1200×1200×200 |
| 9 | DCP28-1215 | 1500×1200×200 |
| 10 | DCP28-1220 | 2000×1200×200 |
| 11 | DCP28-1224 | 2400×1200×200 |
| 12 | DCP28-1515 | 1500×1500×200 |
| 13 | DCP28-1520 | 2000×1500×200 |
| 14 | DCP28-1525 | 2500×1500×200 |
| 15 | DCP28-1530 | 3000×1500×200 |
| 16 | DCP28-2020 | 2000×2000×200 |
| 17 | DCP28-2025 | 2500×2000×200 |
| 18 | DCP28-2030 | 3000×2000×200 |
| 19 | DCP28-2040 | 4000×2000×200 |
· 규격 = 가로 × 세로 × 두께(mm) · 규격 외 상세 제원(중량·평면도·경도)과 비표준 사이즈 맞춤 제작은 별도 문의 바랍니다.
Φ28
표준 홀 직경
D28 호환
D28 호환
100mm
그리드 피치
200mm
상판 두께 공통
19
규격 라인업
② D28 ACCESSORY SETS
D28 악세사리 세트 SET1 ~ SET5
정반과 함께 구성하는 메인 악세사리 오퍼링입니다. SET 번호가 클수록 구성 품목과 수량이 확장됩니다. 작업 규모에 맞는 세트를 선택하시면 필요한 지그 부품을 한 번에 셋업하실 수 있습니다.
SET1 7종 · 총 28점
소형 지그·기초 셋업
＋앵글자·레벨링자·퀵 로킹 핀·스크류 클램프 기본 구성
SET2 10종 · 총 40점
셋업 범위 확장
＋앵글자·레벨링자 규격 확장 추가
SET3 11종 · 총 68점
원형·환봉 고정
＋V 포지셔너 추가 · 수량 증대
SET4 13종 · 총 96점
대형·수직물 지지
＋서포트 앵글 추가
SET5 16종 · 총 116점
상시 운영 라인 · 풀세트
＋앵글 디바이스·툴 트롤리까지 완전 구성
세트별 구성 부품 — 한눈에 비교
| 품목 Item | 규격 (mm) | SET1 | SET2 | SET3 | SET4 | SET5 |
|---|---|---|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 10 | 10 | 20 | 30 | 30 |
| 앵글자Positioning Angles Ruler | 175x50x175 H/G | 4 | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 150x50x25 | 4 | 4 | 6 | 8 | 10 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 4 | 4 | 6 | 8 | 10 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 4 | 4 | 6 | 8 | 10 |
| 브러시Nylon brush | Φ30x210 | 1 | 1 | 1 | 1 | 1 |
| 오일병Oil bottle | 100x200 | 1 | 1 | 1 | 1 | 1 |
| 앵글자Positioning Angles Ruler | 175x50x75 | · | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 100x50x25 | · | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 225x50x25 | · | 4 | 6 | 8 | 10 |
| V 포지셔너V positioner | Φ58x90° | · | · | 4 | 4 | 6 |
| 서포트 앵글Supporting angle iron | 300x275x100 | · | · | · | 2 | 2 |
| 서포트 앵글Supporting angle iron | 600x375x100 | · | · | · | 2 | 2 |
| 서포트 앵글Supporting angle iron | 800x375x100 | · | · | · | · | 2 |
| 앵글 디바이스Angle device | 500x100x100 | · | · | · | · | 1 |
| 툴 트롤리Tool trolley | 1000x600x1065 | · | · | · | · | 1 |
| 구성 종수 | 7종 | 10종 | 11종 | 13종 | 16종 | |
| 총 점수 | 28점 | 40점 | 68점 | 96점 | 116점 | |
· 표 안 숫자 = 세트별 수량(점) · 빈칸(·) = 미포함 · 규격 단위 mm · Φ28 표준 홀 전 제품 호환 · 표면처리(흑착색/질화) 옵션 및 구성·수량 조정은 별도 문의.
세트별 실물 셋업
SET1 · 7종·28점 · 소형 지그·기초 셋업
SET2 · 10종·40점 · 셋업 범위 확장
SET3 · 11종·68점 · 원형·환봉 고정
SET4 · 13종·96점 · 대형·수직물 지지
SET5 · 16종·116점 · 상시 운영·풀세트
세트 선택 가이드 — 이런 작업엔 이 세트
소형 지그 · 기초 셋업SET1 · SET2
원형 · 환봉 고정 — V 포지셔너 필요SET3
대형 · 수직물 지지 — 서포트 앵글 필요SET4
상시 운영 라인 · 공구 이동 보관SET5 (풀세트)
③ SINGLE ITEMS · OPTION
단품 악세사리 — 6개 카테고리
001다이 부품26종 구성065–083추가 선택 주문 가능
레벨링 서포트·다이 등 기본 다이 부품군 · 6개 제품군
용접 패드
표준 지지대
회전형 바퀴 지지대
고정식 지지대 (앙카형)
기본 프레임
유압 리프트
002다이 확장 부품23종 구성084–116추가 선택 주문 가능
다이 확장·홀더 등 확장 부품군 · 3개 제품군
까치발 브라켓
U-스페이스 블럭 (주조)
L-스페이스 블럭 (주조)
003용접 앵글 · 블럭16종 구성117–132추가 선택 주문 가능
각도 고정 앵글·블럭류 · 7개 제품군
지지용 앵글 (좌측)
지지용 앵글 (우측)
각도 지지 블록
각도 조절기
30° 지지 블록
45° 지지 블록
프레임형 콘솔
004클램프 고정 앵글27종 구성133–159추가 선택 주문 가능
클램프 고정용 앵글·브래킷 · 6개 제품군
위치 고정 클램프
레벨링자
평면 직각 고정자
T형 평면 고정자
V형 위치 고정 앵글
D28 위치고정 핀
005V블럭 · 가스켓17종 구성160–176추가 선택 주문 가능
환봉·원형재 지지 V블럭·가스켓 · 5개 제품군
고정형 V블럭
위치 조정 V블럭
편심 위치 고정 디스크
높이 조절 스페이서
조정 가스켓 세트
006고정 클램프 · 고정핀38종 구성177–219추가 선택 주문 가능
스크류 클램프·고정핀류 · 7개 제품군
스크류 고정 클램프
토클 클램프
퀵 · 고정 핀
자석 핀
클립 튜브 · 클램프 다리
클램핑 앵글 슬리브

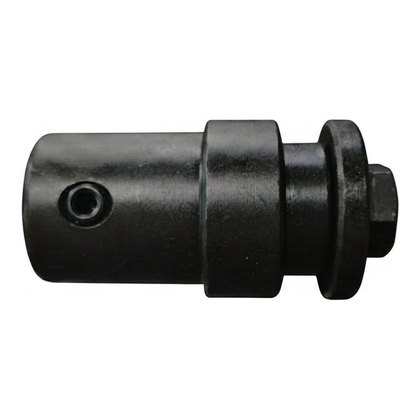

공구 · 부속
단품 규격 · 재고 문의 주문
각 카테고리 내 세부 품목 규격, 재고 현황, 수량은 제품 문의(055-327-4112 / 010-4465-4112)로 안내해 드립니다. 세트 + 단품 혼합 구성 견적도 환영합니다.
SUPPLY JOURNEY
수입부터 시연까지, 창호종합기계가 직접 합니다
40피트 컨테이너 단위 대량 직수입으로 물류비 부담을 줄이고, 국내 재고에서 신속하게 출고하며, 도입 전 시연·테스트로 직접 확인하실 수 있습니다.
STEP 01
대량 직수입
40피트 컨테이너 단위로 직접 수입합니다.
STEP 02
신속 하역
자체 지게차·인력으로 직접 하역·입고합니다.
STEP 03

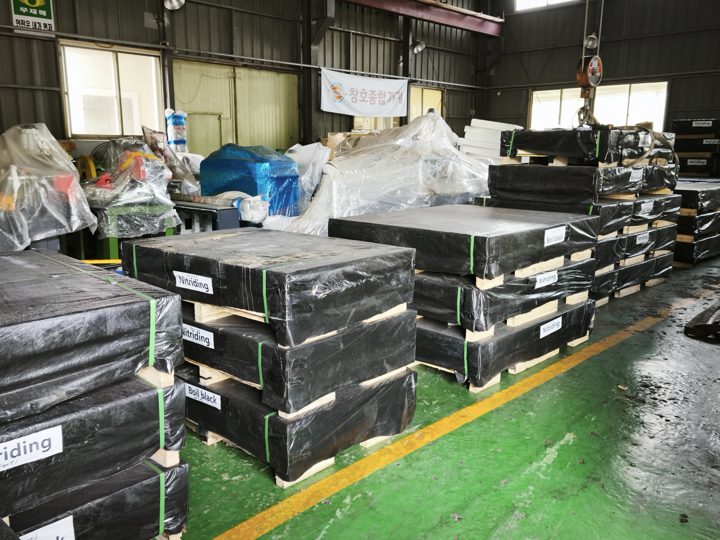

대량 재고 보관
전시장·창고에 재고를 확보해 두고, 재고를 확인한 뒤 출고합니다.
STEP 04

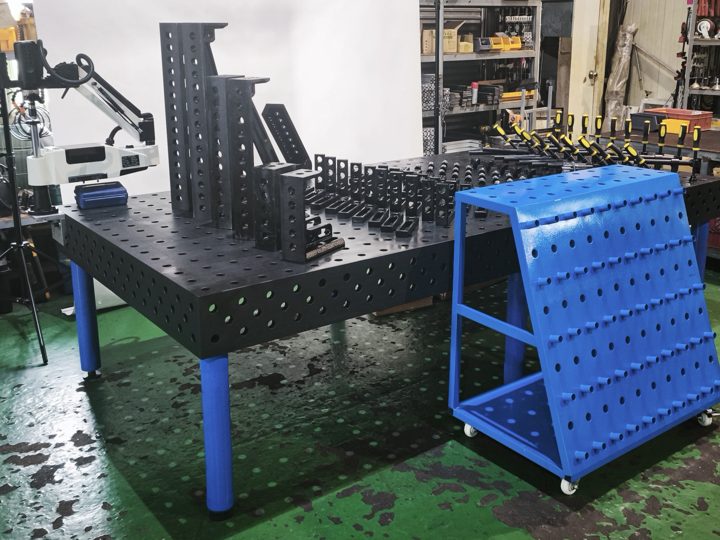

시연·테스트 설치
도입 전, 고객 시연·테스트 설치로 직접 확인합니다.
수입부터 시연까지 창호종합기계가 직접 — 안정적으로 공급합니다.
REAL SHOTS
실물 · 디테일
Φ28 홀 시스템과 D28 악세사리를 장착한 실제 셋업 모습입니다.

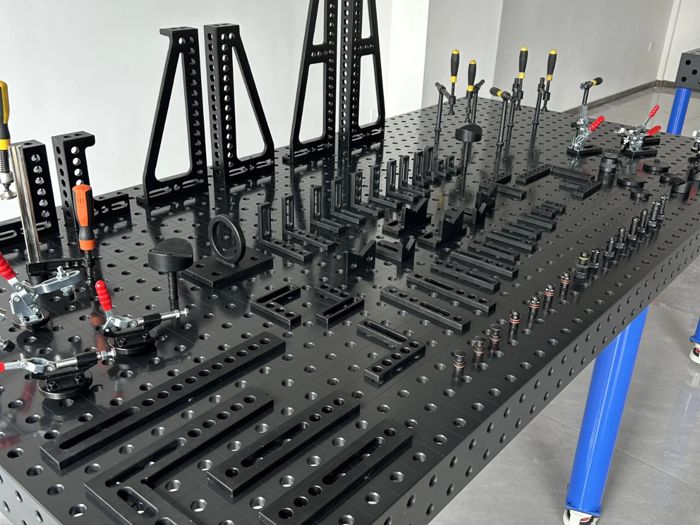

앵글·클램프 대량 셋업

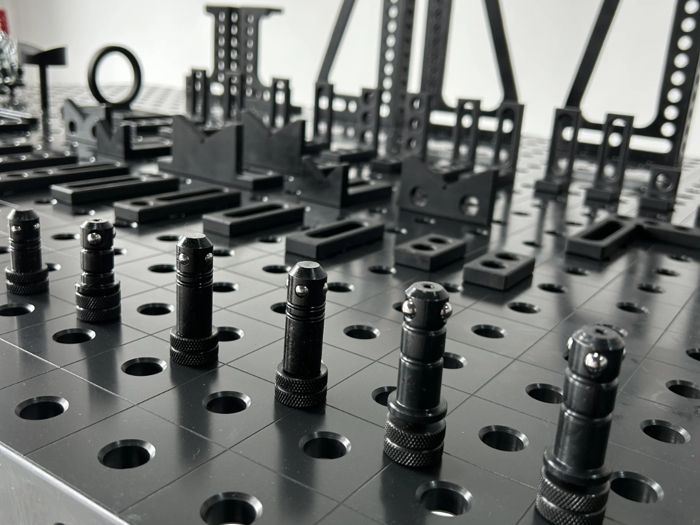

지그 악세사리 배열

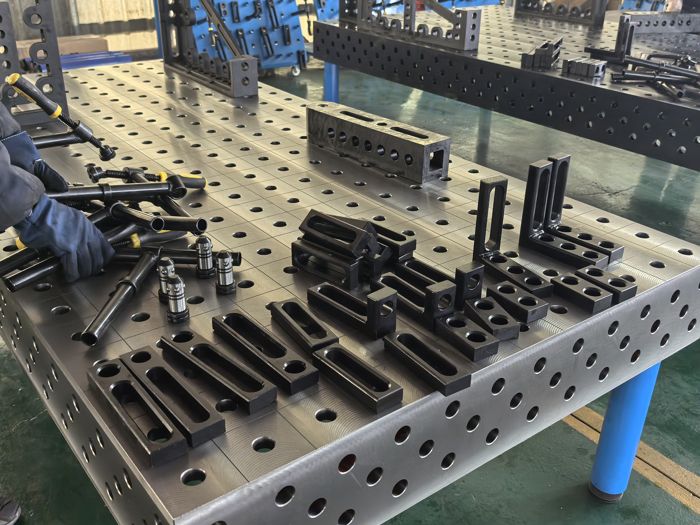

앵글 레일 · 지그 셋업
Φ28 홀 표면 클로즈업
앵글 브래킷 지그
앵글·클램프 고정 디테일
APPLICATION
이렇게 활용합니다
클램핑·각도 고정부터 전동 서보탭 프로파일 가공, 프레임 조립까지 — 다양한 지그 셋업 응용 예시입니다.

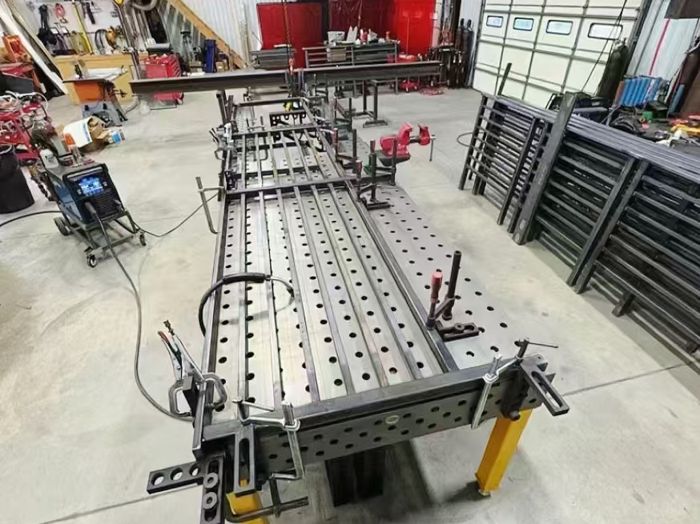

악세사리 풀 셋업
클램프 고정 셋업

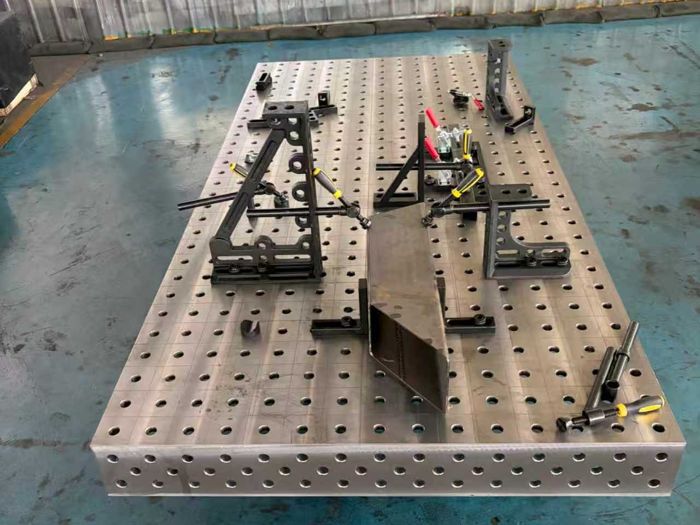

각도 지그 · 부재 고정

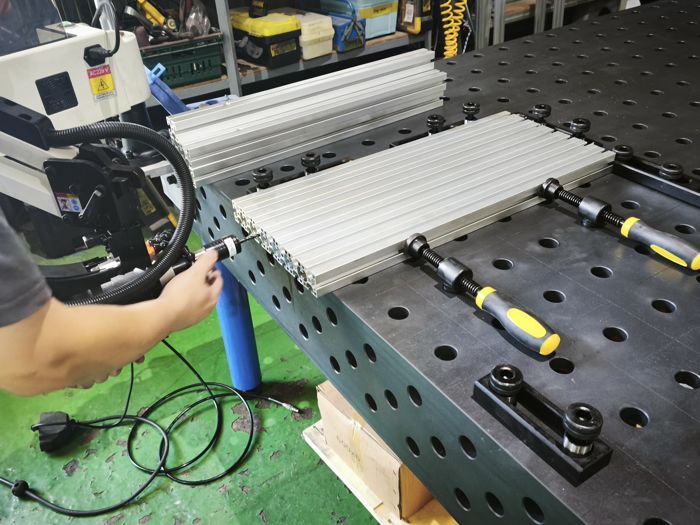

전동 서보탭 프로파일 가공

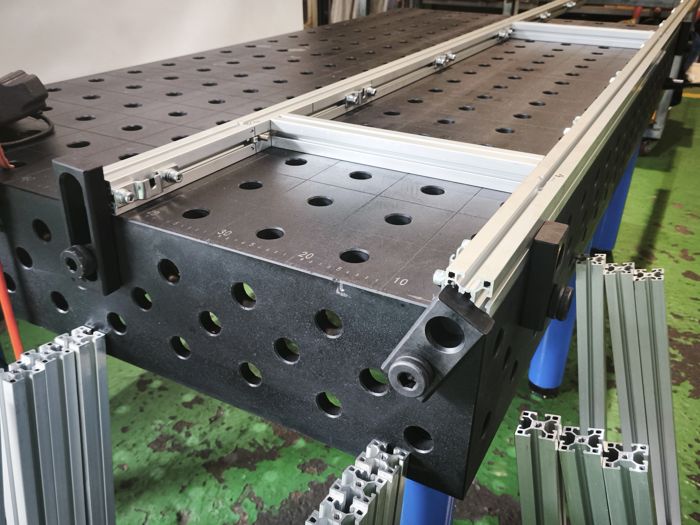

알루미늄 프로파일 조립

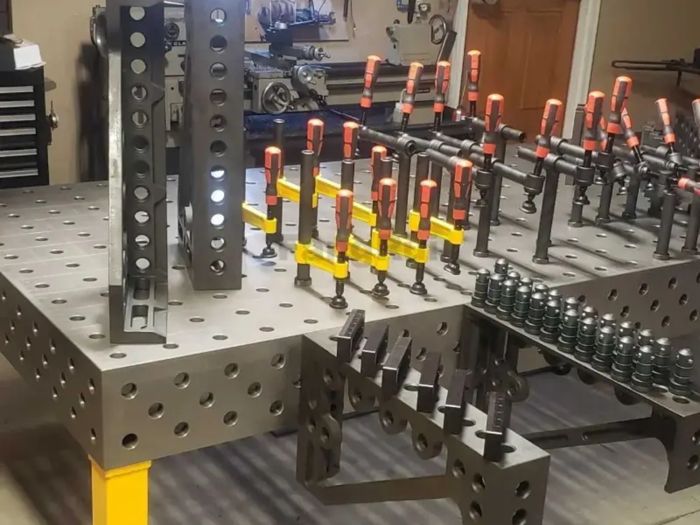

다중 지그 클램핑
DELIVERY & INSTALL
실제 납품 · 설치 현장
부산 녹산공단 성원이엔지 — 질화 3000×1500 대형 정반 납품·설치 사례입니다. 대형 규격도 자체 물류·크레인으로 안전하게 운송·설치합니다.

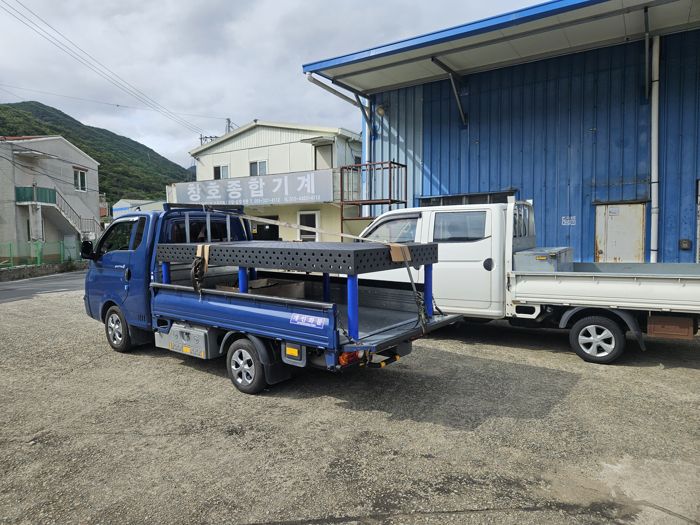

대형 정반 출고·상차

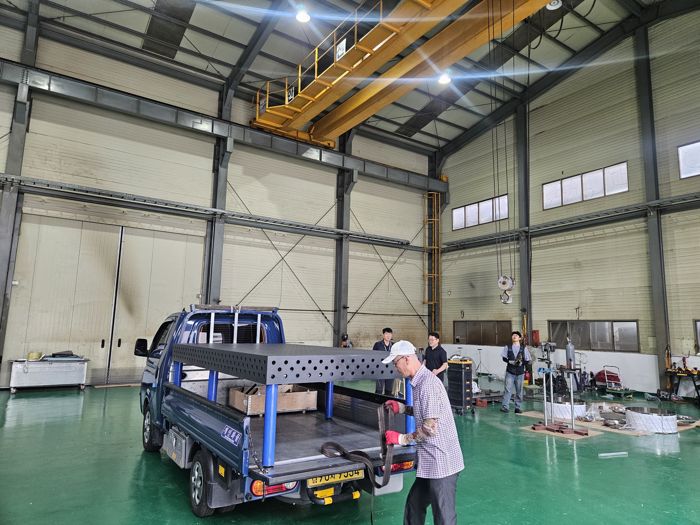

차량 하차

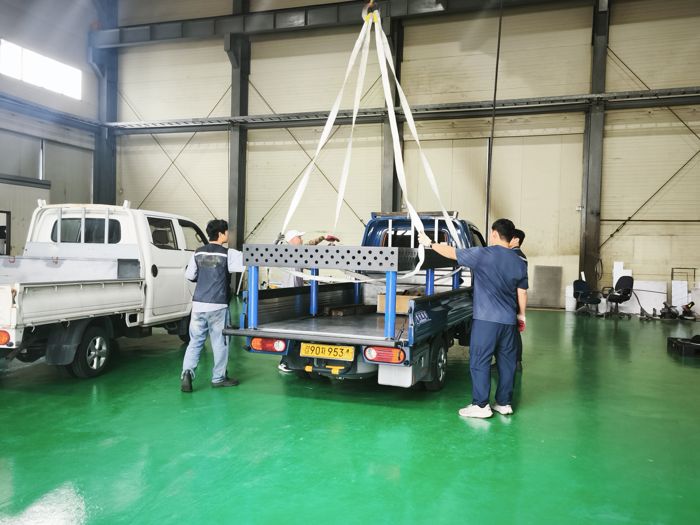

크레인 하차

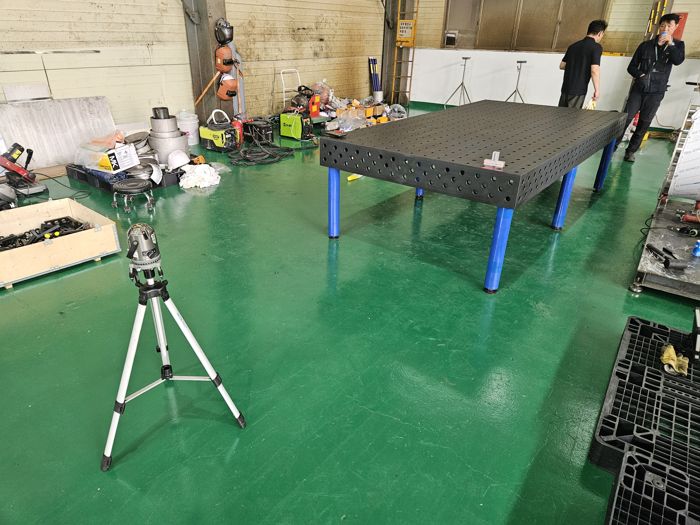

현장 설치·수평 세팅

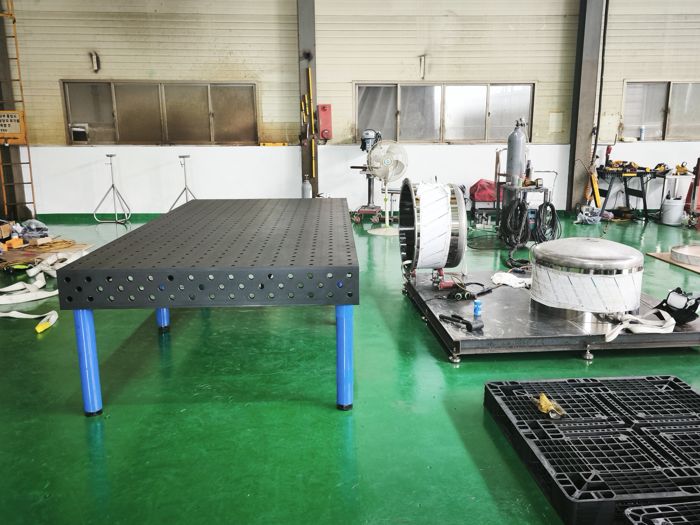

설치 완료

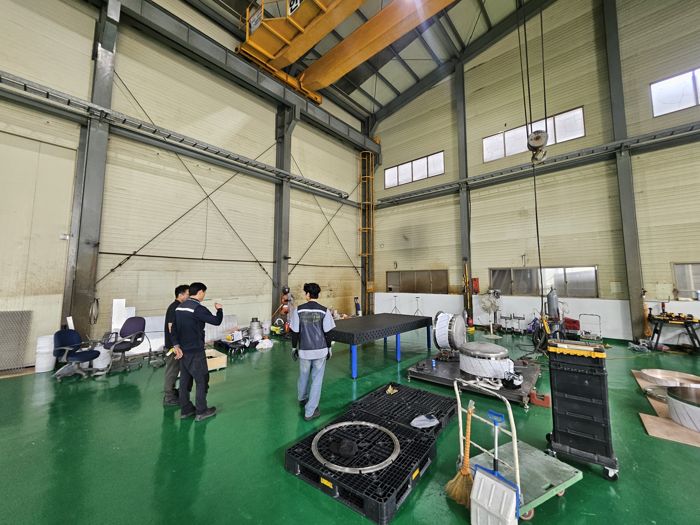

안전 교육 및 사용 설명
Φ28 STANDARD SYSTEM
하나의 Φ28 표준으로 완성되는 지그 시스템
정반 본체 · 악세사리 세트 · 단품 부품 모두 Φ28 표준 홀 시스템(100mm 그리드)으로 호환됩니다. 표면처리는 흑착색·질화 2종에서 선택하고, 세트로 기본 구성을 잡은 뒤 단품으로 세밀하게 보완하는 방식으로 현장에 맞는 용접 지그 환경을 구성하실 수 있습니다.
Φ28
표준 홀 · 전 제품 호환
2종
표면처리
흑착색 · 질화
흑착색 · 질화
5단계
SET1 → SET5
구성 점증형
구성 점증형
6
단품 카테고리
추가 선택
추가 선택
ORDER GUIDE
주문 안내
①
정반 본체 — 표면처리(흑착색/질화)와 규격(19종)을 구매 옵션에서 선택해 주세요.
②
악세사리 세트 — 작업 규모에 맞는 SET1~5를 선택하시면 기본 지그 구성이 한 번에 셋업됩니다.
③
단품 부품 — 세트 외 추가 부품은 6개 카테고리에서 규격·재고 문의 후 추가 선택 주문하실 수 있습니다.
④
대형 규격·혼합 구성·비표준 맞춤은 물류 조건에 따라 배송·견적 협의 후 진행됩니다.
FAQ
자주 묻는 질문
Q
흑착색 용접정반과 질화 용접정반은 무엇이 다른가요?
두 정반은 표면처리가 다릅니다. 흑착색(-B)은 녹이 잘 슬지 않고 스패터가 잘 붙지 않으며, 무광 흑색이라 용접선이 잘 보입니다. 질화(-N)는 클램핑과 지그 작업을 반복하는 라인에 알맞습니다. 작업 방식을 알려 주시면 두 가지 중 맞는 쪽을 제안해 드립니다.
두 정반은 표면처리가 다릅니다. 흑착색(-B)은 녹이 잘 슬지 않고 스패터가 잘 붙지 않으며, 무광 흑색이라 용접선이 잘 보입니다. 질화(-N)는 클램핑과 지그 작업을 반복하는 라인에 알맞습니다. 작업 방식을 알려 주시면 두 가지 중 맞는 쪽을 제안해 드립니다.
Q
3D 주철 용접정반은 어떤 크기가 있나요?
DCP28 계열은 1000×800×200mm부터 4000×2000×200mm까지 19가지 규격이 있습니다. 홀 직경 Φ28, 그리드 피치 100mm, 상판 두께 200mm는 모든 규격이 같습니다. 규격에 없는 크기는 맞춤 제작으로 따로 상담해 드립니다.
DCP28 계열은 1000×800×200mm부터 4000×2000×200mm까지 19가지 규격이 있습니다. 홀 직경 Φ28, 그리드 피치 100mm, 상판 두께 200mm는 모든 규격이 같습니다. 규격에 없는 크기는 맞춤 제작으로 따로 상담해 드립니다.
Q
D28 악세사리 세트에는 무엇이 들어 있나요?
SET1부터 SET5까지 다섯 가지가 있고, SET1(7종 28점)에서 SET5(16종 116점)로 갈수록 구성이 많아집니다. 세트에 없는 부품은 다이 부품·앵글·클램프 등 6개 분류의 단품으로 따로 구하실 수 있습니다. 정반 크기와 작업물을 알려 주시면 필요한 세트를 골라 드립니다.
SET1부터 SET5까지 다섯 가지가 있고, SET1(7종 28점)에서 SET5(16종 116점)로 갈수록 구성이 많아집니다. 세트에 없는 부품은 다이 부품·앵글·클램프 등 6개 분류의 단품으로 따로 구하실 수 있습니다. 정반 크기와 작업물을 알려 주시면 필요한 세트를 골라 드립니다.
Q
운송과 설치는 어떻게 하나요?
자체 물류와 크레인으로 운송하고 설치합니다. 도입 전에 시연과 테스트로 정반을 직접 확인하실 수도 있습니다. 설치 장소의 반입 조건을 미리 알려 주시면 저희가 운송 방법을 검토합니다.
자체 물류와 크레인으로 운송하고 설치합니다. 도입 전에 시연과 테스트로 정반을 직접 확인하실 수도 있습니다. 설치 장소의 반입 조건을 미리 알려 주시면 저희가 운송 방법을 검토합니다.
Channels
채널 안내
창호종합기계CHANGHO INC
산업용 용접정반 · 3D 주철 정반 · D28 악세사리 · Φ28 시스템 전문
제품 · 견적 문의 055-327-4112 / 010-4465-4112
· 이 페이지의 규격·구성·사양은 제품 개선에 따라 사전 예고 없이 변경될 수 있습니다.
· 이미지는 실제 제품과 표면 질감·색상에서 차이가 있을 수 있습니다.
· 이미지는 실제 제품과 표면 질감·색상에서 차이가 있을 수 있습니다.
